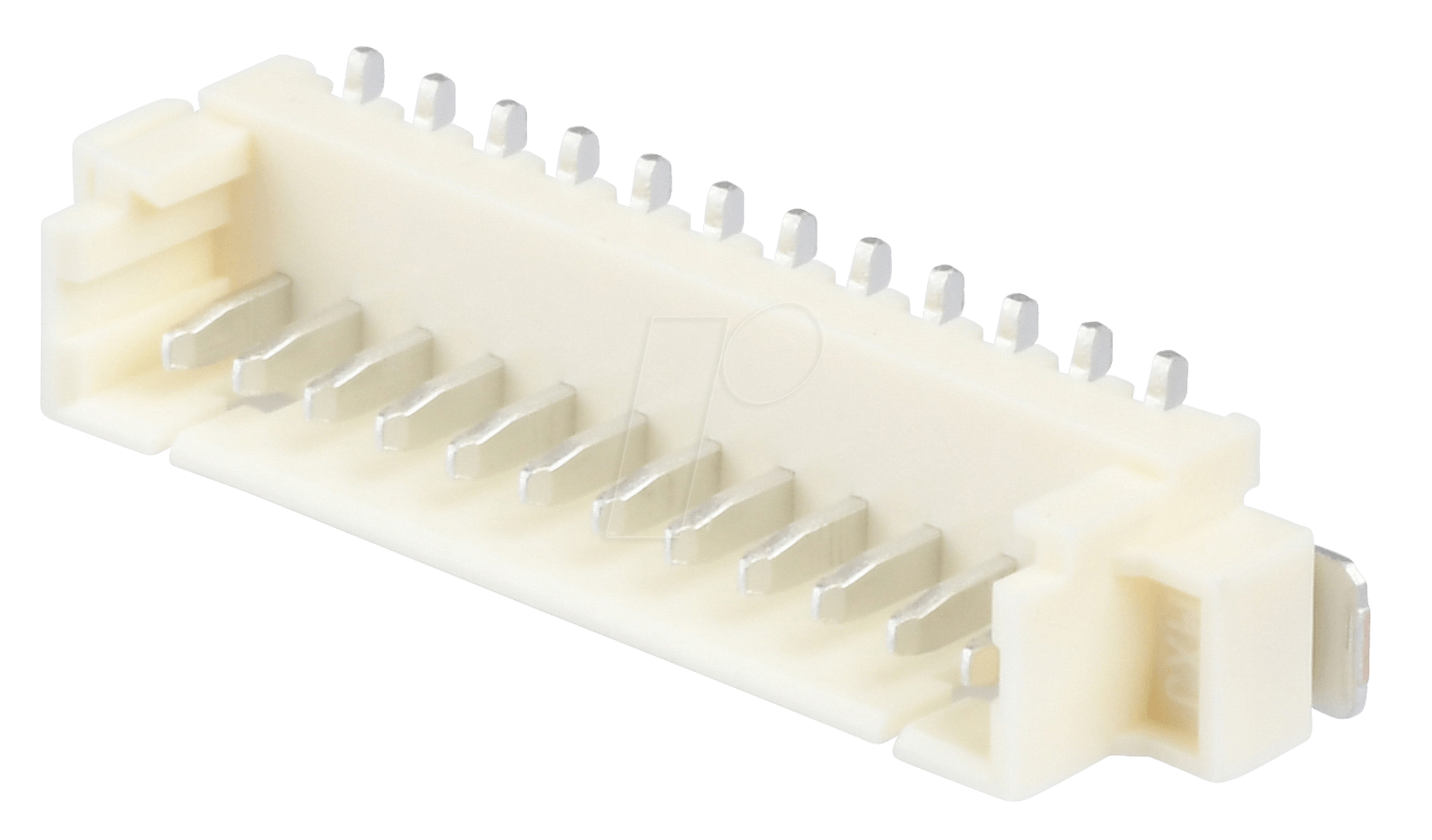

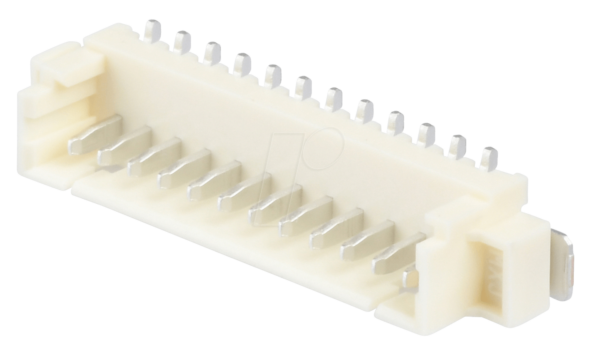

Hochwertige Verbindungslösungen für anspruchsvolle Elektronikprojekte: MOLEX 533981271 PicoBlade Stiftleiste
Für Entwickler, Ingenieure und Maker, die auf präzise und zuverlässige Signalübertragung in kompakten elektronischen Geräten angewiesen sind, bietet die MOLEX 533981271 PicoBlade Stiftleiste die optimale Lösung. Dieses Bauteil schließt die Lücke zwischen anspruchsvollen Miniaturisierungsanforderungen und der Notwendigkeit einer robusten, steckbaren Verbindung. Ideal für den Einsatz in IoT-Geräten, Consumer-Elektronik, Medizintechnik und industrieller Automatisierung, wo Platzersparnis und eine sichere Steckverbindung unerlässlich sind.
Das PicoBlade System: Kompaktheit trifft auf Leistung
Die MOLEX 533981271 repräsentiert die PicoBlade-Serie von Molex, einem Synonym für herausragende Leistung in einem äußerst kompakten Formfaktor. Im Gegensatz zu herkömmlichen, größeren Steckverbindern ermöglicht PicoBlade eine signifikante Reduzierung der Platinenfläche und des Gesamtvolumens von Geräten. Dies ist entscheidend in der heutigen Welt, in der Produkte immer kleiner, leichter und funktionsreicher werden müssen. Die 1×12-polige Konfiguration bietet dabei eine flexible Anschlussdichte für eine Vielzahl von Anwendungen, ohne die signalintegrität zu beeinträchtigen.
Überlegene Vorteile der MOLEX 533981271 PicoBlade Stiftleiste
- Minimale Baugröße: Das PicoBlade-Design ermöglicht eine beispiellose Platzersparnis auf der Leiterplatte, was die Realisierung extrem kompakter Geräte ermöglicht.
- Robuste Verriegelungsmechanik: Eine integrierte mechanische Verriegelung sorgt für eine sichere und vibrationsresistente Verbindung, die ein unbeabsichtigtes Trennen verhindert und so die Zuverlässigkeit erhöht.
- Hohe Steckzyklen-Haltbarkeit: Die Konstruktion ist auf eine hohe Anzahl von Steck- und Entriegelungszyklen ausgelegt, was Langlebigkeit und Kosteneffizienz über die Lebensdauer des Produkts hinweg gewährleistet.
- Hervorragende Signalintegrität: Präzise gefertigte Kontakte und ein durchdachtes Design minimieren Signalverluste und Übersprechen, was für empfindliche elektronische Signale unerlässlich ist.
- Automatisierte Bestückung: Die Oberflächenmontage (SMD)-Bauform ist für automatisierte Fertigungsprozesse optimiert, was hohe Stückzahlen effizient und kostengünstig ermöglicht.
- Breites Anwendungsspektrum: Die Vielseitigkeit der 1×12-poligen Konfiguration erlaubt den Einsatz in einer breiten Palette von Anwendungen, von der Datenübertragung bis zur Stromversorgung von Komponenten.
Präzision in der Fertigung: Material und Konstruktion
Die Qualität einer Steckverbindung beginnt bei den verwendeten Materialien und der Präzision der Fertigung. Die MOLEX 533981271 PicoBlade Stiftleiste wird unter strengsten Qualitätskontrollen gefertigt, um die Leistungsfähigkeit und Zuverlässigkeit zu gewährleisten, die Kunden von Molex erwarten. Die Kontakte sind typischerweise aus einer Kupferlegierung gefertigt und mit einer Edelmetallbeschichtung versehen, um Korrosion zu widerstehen und eine hervorragende elektrische Leitfähigkeit über einen langen Zeitraum zu garantieren. Das Gehäusematerial ist ein Hochtemperatur-Kunststoff, der den Anforderungen von Reflow-Lötprozessen standhält und gleichzeitig eine gute elektrische Isolierung bietet.
Anwendungsbereiche: Wo PicoBlade glänzt
Die MOLEX 533981271 ist nicht nur ein einfaches Bauteil, sondern ein entscheidendes Element in der Realisierung moderner Elektronik. Ihre kompakte Bauweise macht sie zum bevorzugten Kandidaten für Anwendungen, bei denen jeder Millimeter zählt. Dazu gehören:
- Consumer Electronics: Integration in Smartphones, Tablets, Wearables, Bluetooth-Lautsprecher und andere kompakte Gadgets.
- Medizintechnik: Einsatz in tragbaren Diagnosegeräten, Patientenmonitoren und anderen medizinischen Instrumenten, wo Zuverlässigkeit und Miniaturisierung entscheidend sind.
- Industrielle Automatisierung: Verbindung von Sensoren, Aktoren und Steuergeräten in kompakten Schaltschränken und Steuerungsmodulen.
- IoT-Geräte: Ermöglicht die Verbindung von Mikrocontrollern mit verschiedenen Peripheriemodulen in smarten Haushaltsgeräten, Überwachungssystemen und Sensorknoten.
- Automobilindustrie: In spezifischen Anwendungen, wo Platz und vibrationsfeste Verbindungen erforderlich sind.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Artikelnummer | 533981271 |
| Produktfamilie | PicoBlade |
| Typ | Stiftleiste |
| Befestigungstechnik | SMD (Surface Mount Device) |
| Polanzahl | 1×12 |
| Rastermaß | 1.00 mm |
| Nennspannung | 125V AC/DC (abhängig von Kabel und Anwendung) |
| Nennstrom | 1A (abhängig von Kabel und Umgebungstemperatur) |
| Betriebstemperatur | -25°C bis +85°C |
| Gehäusematerial | Hochtemperatur-Kunststoff, halogenfrei (typischerweise) |
| Kontaktmaterial | Kupferlegierung mit Edelmetallbeschichtung (typischerweise Zinn oder Gold) |
| Verriegelung | Mechanische Verriegelung vorhanden |
| Konformität | RoHS-konform, REACH-konform (typischerweise) |
Optimale Handhabung und Montage
Die MOLEX 533981271 PicoBlade Stiftleiste ist speziell für die Oberflächenmontage (SMD) konzipiert und damit ideal für automatisierte Bestückungsprozesse. Die sorgfältige Auswahl von Hochtemperatur-Kunststoffen ermöglicht die Verarbeitung im Wellen- oder Reflow-Lötverfahren, was eine nahtlose Integration in moderne Produktionslinien gewährleistet. Die kompakte Größe und die standardisierten Rastermaße erleichtern die Handhabung und die Bestückung auf der Leiterplatte, selbst bei hohen Stückzahlen. Es ist wichtig, die Empfehlungen des Herstellers bezüglich Löttemperaturprofilen und Flussmittel zu befolgen, um eine optimale Lötverbindung zu erzielen und die Langlebigkeit des Produkts sicherzustellen.
Sicherheit und Zuverlässigkeit im Fokus
Sicherheit und Zuverlässigkeit sind bei elektrischen Verbindungen von größter Bedeutung. Die PicoBlade-Serie von Molex erfüllt diese Anforderungen durchdacht. Die integrierte Verriegelungsfunktion ist ein Schlüsselelement, das versehentliche Trennungen verhindert, welche zu Systemausfällen führen könnten. Dies ist besonders kritisch in Anwendungen wie Medizintechnik oder industrieller Steuerung, wo Fehlfunktionen schwerwiegende Konsequenzen haben können. Darüber hinaus sind die Materialien nach gängigen Industriestandards ausgewählt, um die Einhaltung von Umwelt- und Sicherheitsvorschriften wie RoHS und REACH zu gewährleisten.
Häufig gestellte Fragen zu MOLEX 533981271 – Molex Stiftleiste SMD – PicoBlade – 1×12-polig – Stecker
Was ist der Hauptvorteil der PicoBlade-Serie gegenüber anderen Molex-Steckverbindern?
Der Hauptvorteil der PicoBlade-Serie liegt in ihrer extremen Kompaktheit. Sie wurde entwickelt, um eine hohe Polzahl auf kleinstem Raum unterzubringen, was sie ideal für miniaturisierte elektronische Geräte macht, bei denen Platzersparnis entscheidend ist.
Ist die MOLEX 533981271 für Hochstromanwendungen geeignet?
Die MOLEX 533981271 PicoBlade Stiftleiste ist für Nennströme bis zu 1A ausgelegt, was für viele Signal- und geringe Leistungsanwendungen ausreicht. Für Hochstromanwendungen sind andere Molex-Serien besser geeignet.
Welche Arten von Lötverfahren werden für diese SMD-Stiftleiste empfohlen?
Diese SMD-Stiftleiste ist für gängige Oberflächenmontageverfahren wie Reflow-Löten und Dampfphasenlöten konzipiert. Es ist ratsam, die spezifischen Löttemperaturprofile des Herstellers zu beachten, um die Integrität des Bauteils zu gewährleisten.
Bietet die PicoBlade-Verbindung eine Vibrationsfestigkeit?
Ja, die PicoBlade-Serie verfügt über eine integrierte mechanische Verriegelungsfunktion, die eine sichere und vibrationsresistente Verbindung gewährleistet und ein unbeabsichtigtes Trennen unter normalen Betriebsbedingungen verhindert.
Welche Art von Kabeln können mit der MOLEX 533981271 verwendet werden?
Die MOLEX 533981271 ist eine Stiftleiste, die mit entsprechenden PicoBlade-Buchsensteckern verbunden wird. Die Kabel selbst werden typischerweise an die Buchsenstecker gecrimpt oder gelötet, wobei flexible Litzenleitungen mit entsprechendem Querschnitt für die spezifizierten Strom- und Spannungsanforderungen verwendet werden.
Ist die Stiftleiste halogenfrei?
Viele PicoBlade-Produkte, einschließlich der 533981271, sind typischerweise aus halogenfreien Kunststoffen gefertigt, um Umweltauflagen zu erfüllen und die Sicherheit in Bezug auf Brandverhalten zu erhöhen. Es ist jedoch ratsam, die spezifischen Produktdatenblätter für exakte Materialinformationen zu konsultieren.
Wie wird die Signalintegrität bei solch kleinen Abmessungen gewährleistet?
Molex investiert stark in das Design und die Fertigung von Steckverbindern, um eine hohe Signalintegrität zu gewährleisten. Dies wird durch präzise Kontaktgeometrien, optimierte Leiterbahnen auf der Leiterplatte und die Verwendung von Materialien mit guten dielektrischen Eigenschaften erreicht, um Signalverluste und Übersprechen zu minimieren.
