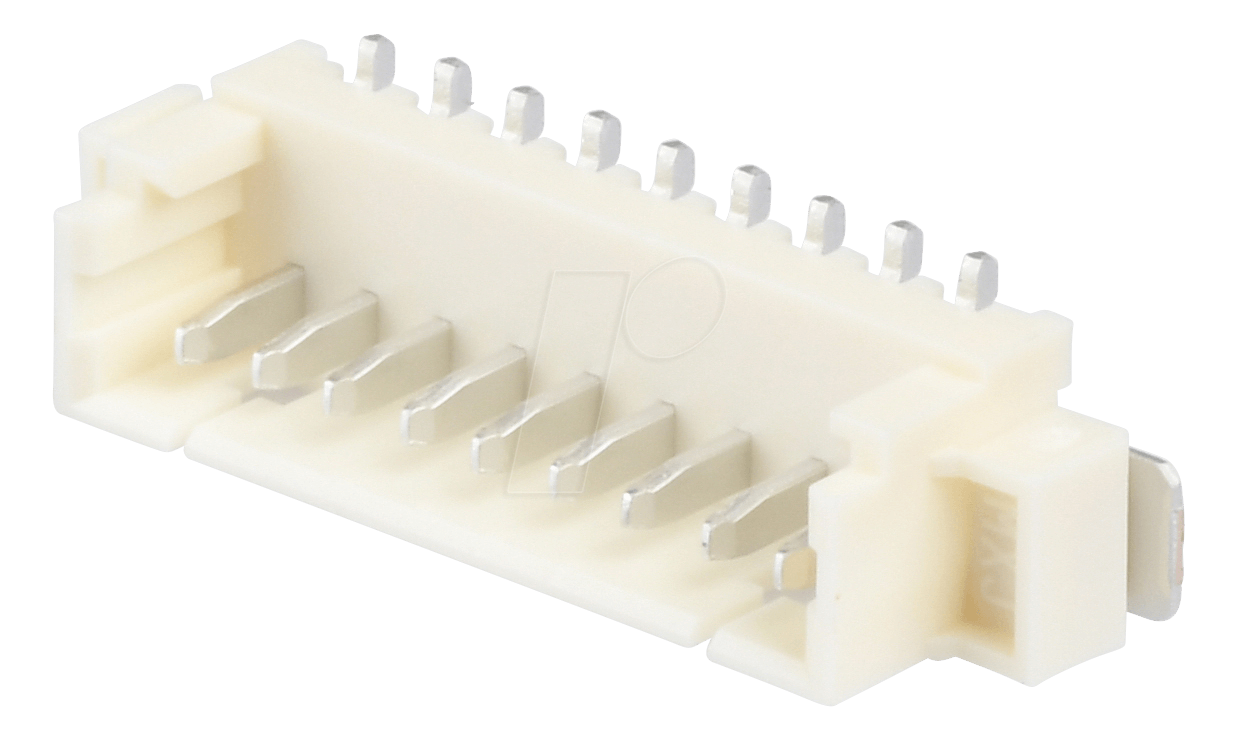

Präzise Verbindungslösungen für anspruchsvolle Elektronikprojekte: MOLEX 533980971 PicoBlade Stiftleiste
Für Entwickler und Ingenieure, die höchste Zuverlässigkeit und minimale Bauform bei Steckverbindungen benötigen, bietet die MOLEX 533980971 PicoBlade Stiftleiste die ideale Lösung. Dieses präzise gefertigte Bauteil schließt die Lücke zwischen anspruchsvollen Miniaturisierungsanforderungen und robusten elektrischen Verbindungen, insbesondere in Umgebungen, wo Platzbeschränkungen kritisch sind und eine stabile Signalübertragung unerlässlich ist.
Das PicoBlade System: Kompaktheit trifft auf Leistung
Das PicoBlade System von Molex ist speziell für Anwendungen konzipiert, bei denen es auf höchste Packungsdichte ankommt, ohne Kompromisse bei der elektrischen Performance einzugehen. Die 533980971 Stiftleiste repräsentiert die Kernkomponente dieses Systems und ermöglicht durch ihr durchdachtes Design eine sichere und effiziente Verbindung.
Hauptvorteile der MOLEX 533980971 PicoBlade Stiftleiste
- Extrem geringe Bauhöhe: Ideal für flache Geräte und begrenzte Bauraumverhältnisse, wo Standard-Steckverbinder an ihre Grenzen stoßen. Die geringe Profilhöhe ermöglicht eine effiziente Nutzung des verfügbaren Platzes auf Leiterplatten.
- Robustes Verriegelungsmechanismus: Bietet eine sichere mechanische Verriegelung, die ein versehentliches Lösen der Verbindung auch unter Vibrationen oder mechanischer Belastung verhindert. Dies gewährleistet eine dauerhaft stabile elektrische Verbindung.
- Hohe Kontaktzuverlässigkeit: Die präzise Fertigung der Kontakte und deren Materialqualität sorgen für eine geringe Übergangsresistance und eine zuverlässige Signalübertragung über die gesamte Lebensdauer des Produkts.
- SMD-Technologie für effiziente Fertigung: Die Oberflächenmontage (SMD) vereinfacht den Bestückungsprozess auf Leiterplatten erheblich und unterstützt vollautomatische Fertigungsstraßen, was zu Kosteneinsparungen und höherer Produktionsgeschwindigkeit führt.
- Breites Anwendungsspektrum: Von Consumer Electronics über medizinische Geräte bis hin zu industriellen Steuerungen – die Vielseitigkeit der PicoBlade-Familie macht diesen Stecker zu einer bewährten Wahl.
- Marktführende Qualität von Molex: Profitieren Sie von der langjährigen Erfahrung und dem Renommee von Molex als führendem Anbieter von Steckverbindungen, der für seine innovativen und zuverlässigen Produkte bekannt ist.
Technische Spezifikationen und Materialanalyse
Die MOLEX 533980971 Stiftleiste ist ein Beispiel für durchdachtes Engineering, das auf die spezifischen Anforderungen moderner Elektronik zugeschnitten ist. Jedes Detail, vom Material der Kontakte bis zum Gehäuse, wurde optimiert, um Leistung, Langlebigkeit und einfache Handhabung zu gewährleisten.
| Eigenschaft | Spezifikation/Qualitative Beschreibung |
|---|---|
| Hersteller | Molex |
| Produktserie | PicoBlade |
| Artikelnummer | 533980971 |
| Steckverbindertyp | Stiftleiste (Header) |
| Montageart | SMD (Surface Mount Device) |
| Polzahl | 1×9-polig |
| Rastermaß | 1.25 mm (typisch für PicoBlade Serie) |
| Kontaktmaterial | Hochleitfähige Legierung, typischerweise Kupferlegierung mit oberflächenveredelter Beschichtung (z.B. Zinn oder Edelmetall) für optimale elektrische Leitfähigkeit und Korrosionsbeständigkeit. |
| Gehäusematerial | Hochtemperaturfähiger thermoplastischer Kunststoff (z.B. LCP oder PBT), der eine hohe mechanische Stabilität, gute Isolationseigenschaften und Beständigkeit gegen Lötprozesse aufweist. |
| Betriebstemperaturbereich | Geeignet für einen breiten Temperaturbereich, der typische Anforderungen industrieller und konsumbezogener Anwendungen erfüllt (oft -40°C bis +85°C oder höher). |
| Strombelastbarkeit pro Kontakt | Die spezifische Strombelastbarkeit ist für die Miniaturisierung optimiert, typischerweise im Bereich von 1A bis 3A, abhängig von den spezifischen Anwendungsbedingungen und dem Gegenstecker. |
| Spannungsfestigkeit | Ausgelegt für die typischen Spannungsanforderungen moderner Elektronik, wobei die Isolationsabstände die relevanten Normen erfüllen. |
| Design-Merkmale | Flache Bauform, integrierte Verriegelungsmechanismen (oft einhakend oder schiebend), hohe Kontaktanzahl auf engstem Raum, SMT-Pads für zuverlässige Lötverbindungen. |
| Anwendungsgebiete | Kompakte Geräte, IoT-Anwendungen, tragbare Elektronik, medizinische Geräte, Automobil-Elektronik, industrielle Steuerungsmodule, Display-Verbindungen. |
| RoHS-Konformität | Entspricht den RoHS-Richtlinien für den Verzicht auf gefährliche Stoffe. |
Präzision und Zuverlässigkeit in der Anwendung
Die MOLEX 533980971 ist nicht nur ein Bauteil, sondern ein integraler Bestandteil einer hochwertigen Verbindungslösung. Die Oberflächenmontage (SMD) ermöglicht eine nahtlose Integration in moderne Leiterplattenlayouts. Die 1,25 mm Rasterung des PicoBlade-Systems ermöglicht eine außergewöhnliche Pin-Dichte, was für die Miniaturisierung von Geräten entscheidend ist. Das Design des Steckerkörpers, oft aus Hochtemperatur-Thermoplasten gefertigt, garantiert Stabilität auch bei erhöhten Temperaturen während des Lötprozesses und im Betrieb. Die interne Kontaktierung ist auf minimale Impedanz und maximale Signalintegrität ausgelegt, was sie zur ersten Wahl für die Übertragung sowohl von Daten als auch von geringen Leistungsströmen macht.
Die Kontaktierungsfläche der Stifte ist auf maximale Leitfähigkeit und Korrosionsbeständigkeit optimiert. Typischerweise werden hierfür Kupferlegierungen mit einer Edelmetallbeschichtung (wie Gold oder eine Zinn-Nickel-Legierung) verwendet. Diese Beschichtung schützt den Kontakt vor Oxidation und sorgt für eine dauerhaft geringe Übergangsresistenz über viele Steckzyklen hinweg. Dies ist besonders kritisch in Umgebungen, wo Umwelteinflüsse wie Feuchtigkeit oder aggressive Chemikalien präsent sein könnten.
Der integrierte Verriegelungsmechanismus ist ein weiteres herausragendes Merkmal. Er sichert die Verbindung gegen unbeabsichtigtes Lösen durch Vibrationen oder mechanische Einwirkungen. Dies schafft eine physische und elektrische Integrität, die für sicherheitskritische Anwendungen oder in dynamischen Umgebungen unerlässlich ist. Die kleine Baugröße des PicoBlade-Systems mit einer Polzahl von 1×9 bedeutet, dass eine erhebliche Anzahl von Verbindungen auf kleinstem Raum realisiert werden kann, was die Effizienz des Leiterplattendesigns maximiert.
Umfassende Anwendungsfelder: Wo die MOLEX 533980971 glänzt
Die Einsatzmöglichkeiten der MOLEX 533980971 sind vielfältig und reichen von alltäglichen Geräten bis hin zu spezialisierten High-Tech-Anwendungen. In der Unterhaltungselektronik ermöglicht sie die kompakte Verbindung von internen Modulen in Smartphones, Tablets oder Wearables, wo jeder Millimeter zählt. Medizintechnik profitiert von der Zuverlässigkeit und der geringen Größe für die Verbindung von Sensoren oder Displaymodulen in mobilen Diagnosegeräten oder Patientenmonitoren.
In der Automobilindustrie sind solche Steckverbinder für die Vernetzung von Steuergeräten, Sensoren und Displays in Fahrzeugen unerlässlich. Die Robustheit gegenüber Vibrationen und Temperaturschwankungen, gepaart mit der hohen Pin-Dichte, macht sie hier zur ersten Wahl. Industrielle Steuerungs- und Automatisierungssysteme nutzen die PicoBlade-Stiftleiste für die kompakte Signalübertragung auf Platinen von speicherprogrammierbaren Steuerungen (SPS) oder dezentralen Ein-/Ausgabemodulen.
Auch im Bereich Internet of Things (IoT) spielt die MOLEX 533980971 eine entscheidende Rolle. Sie ermöglicht die Miniaturisierung von IoT-Gateways und Sensorknoten, die oft in Umgebungen mit begrenztem Platzangebot eingesetzt werden müssen. Die zuverlässige Signalübertragung ist hierbei essenziell für die Datenintegrität.
FAQ – Häufig gestellte Fragen zu MOLEX 533980971 – Molex Stiftleiste SMD – PicoBlade – 1×9-polig – Stecker
Was ist das Besondere am PicoBlade-System?
Das PicoBlade-System von Molex zeichnet sich durch seine extrem geringe Bauhöhe und sein feines Rastermaß von 1,25 mm aus. Es ist speziell für Anwendungen entwickelt, bei denen höchste Packungsdichte und Miniaturisierung im Vordergrund stehen, ohne dabei Abstriche bei der Zuverlässigkeit und Leistung der elektrischen Verbindungen zu machen.
Welche Vorteile bietet die SMD-Montageart?
Die SMD-Montage (Surface Mount Device) ermöglicht die direkte Bestückung der Stiftleiste auf der Oberfläche einer Leiterplatte. Dies vereinfacht den Fertigungsprozess erheblich, unterstützt den Einsatz automatisierter Bestückungsmaschinen und führt zu kompakteren und oft auch kostengünstigeren Designs.
Ist die MOLEX 533980971 auch für höhere Stromstärken geeignet?
Die MOLEX 533980971 PicoBlade Stiftleiste ist für niedrige bis mittlere Stromstärken optimiert, typischerweise im Bereich von 1A bis 3A pro Kontakt. Für höhere Leistungsanforderungen sind andere Molex-Produktfamilien mit größeren Kontaktabständen und Robusterem Design besser geeignet. Die genaue Strombelastbarkeit hängt von den spezifischen Einsatzbedingungen und dem verwendeten Gegenstecker ab.
Wie wird die Zuverlässigkeit der Verbindung gewährleistet?
Die Zuverlässigkeit wird durch die hohe Präzision der Fertigung, die Verwendung hochwertiger Kontaktmaterialien mit optimaler Beschichtung, den robusten Verriegelungsmechanismus gegen unbeabsichtigtes Lösen und die Eignung für verschiedene Lötverfahren gewährleistet. Die Kombination dieser Faktoren sorgt für eine dauerhaft stabile elektrische und mechanische Verbindung.
Für welche Arten von Geräten ist dieser Steckertyp besonders geeignet?
Diese Stiftleiste eignet sich hervorragend für kompakte und flache Geräte wie Smartphones, Tablets, Wearables, IoT-Sensoren, medizinische Kleingeräte, Kameras, Lüfter und kleinere interne Module in PCs und anderen elektronischen Systemen, bei denen der Bauraum kritisch ist.
Was bedeutet das Rastermaß von 1,25 mm?
Das Rastermaß gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein Rastermaß von 1,25 mm ist sehr fein und ermöglicht eine hohe Anzahl von Kontakten auf einer sehr kleinen Fläche, was für die Miniaturisierung elektronischer Geräte von großem Vorteil ist.
Ist das Produkt RoHS-konform?
Ja, die MOLEX 533980971 entspricht den RoHS-Richtlinien (Restriction of Hazardous Substances). Dies bedeutet, dass das Produkt frei von bestimmten gefährlichen Stoffen wie Blei, Quecksilber, Cadmium und anderen reglementierten Substanzen ist, was es für den Einsatz in vielen globalen Märkten geeignet macht.
