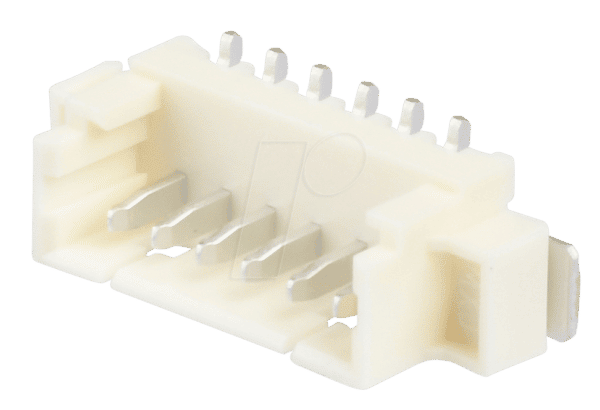

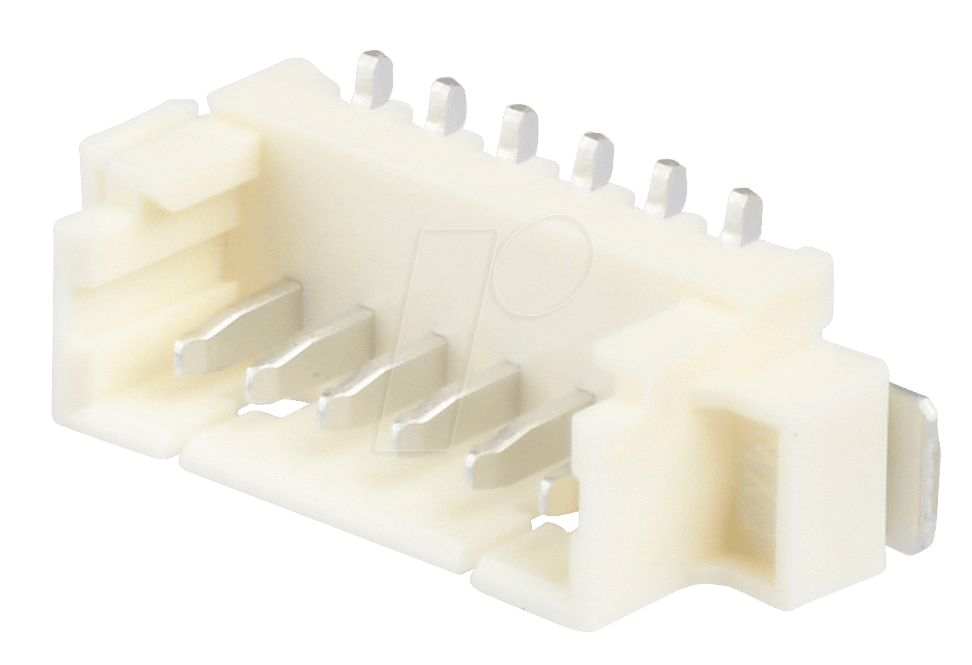

MOLEX 533980671 – Molex Stiftleiste SMD – PicoBlade – 1×6-polig – Stecker: Präzise Verbindungen für anspruchsvolle Anwendungen
Suchen Sie nach einer zuverlässigen und platzsparenden Verbindungslösung für Ihre miniaturisierten elektronischen Geräte? Der MOLEX 533980671 PicoBlade Stiftleistenstecker ist die ideale Wahl für Ingenieure und Entwickler, die höchste Ansprüche an Signalintegrität und mechanische Stabilität in beengten Bauräumen stellen. Dieses hochpräzise Bauteil von Molex, einem weltweit anerkannten Marktführer für Verbindungstechnologie, löst die Herausforderung kompakter Designs, ohne Kompromisse bei der Leistungsfähigkeit einzugehen.
Optimale Leistung in kompakter Bauform
Die PicoBlade Serie von Molex repräsentiert einen Meilenstein in der Entwicklung von Steckverbindern für Anwendungen, bei denen jeder Millimeter zählt. Der MOLEX 533980671 Stiftleistenstecker bietet eine herausragende Kombination aus geringer Bauhöhe, hoher Kontaktdichte und robuster Konstruktion. Im Gegensatz zu herkömmlichen, sperrigeren Steckverbindern ermöglicht die SMD-Bauweise dieses Modells eine direkte Bestückung auf der Leiterplatte, was nicht nur wertvollen Bauraum spart, sondern auch die Montage vereinfacht und die Signalwege verkürzt. Dies resultiert in verbesserter elektrischer Performance und reduzierter Anfälligkeit für Interferenzen.
Hervorragende Merkmale und Vorteile
- Kompaktheit und Raumoptimierung: Die PicoBlade Serie ist speziell für Anwendungen mit extrem begrenztem Platzangebot konzipiert. Die geringe Bauhöhe der Stiftleiste ermöglicht eine deutliche Reduktion der Gesamtabmessungen des Endprodukts.
- Sichere und stabile Verbindung: Das bewährte PicoBlade Verriegelungssystem gewährleistet eine feste und zuverlässige mechanische Verriegelung, die auch bei Vibrationen oder mechanischer Belastung eine sichere elektrische Verbindung aufrechterhält.
- Hohe Kontaktdichte: Mit 6 Polen auf engstem Raum bietet dieser Stecker eine hohe Funktionalität bei minimalem Footprint auf der Leiterplatte.
- SMD-Bauform für effiziente Montage: Die Surface Mount Device (SMD) Bauweise erlaubt die automatische Bestückung auf der Leiterplatte, was Produktionsprozesse beschleunigt und die Kosten senkt.
- Hervorragende Signalintegrität: Kurze Signalwege durch die direkte Montage und optimierte Kontaktgeometrien minimieren Signalverluste und Crosstalk, was für empfindliche elektronische Schaltungen unerlässlich ist.
- Breites Anwendungsspektrum: Geeignet für eine Vielzahl von Branchen, darunter Consumer Electronics, Medizintechnik, Automobilindustrie und industrielle Automatisierung, wo Zuverlässigkeit und Platzbedarf entscheidend sind.
- Hochwertige Materialien: Gefertigt aus Materialien, die für ihre Langlebigkeit, chemische Beständigkeit und thermische Stabilität bekannt sind, gewährleistet der Stecker eine zuverlässige Funktion über die gesamte Lebensdauer des Produkts.
Detaillierte Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Teilenummer | 533980671 |
| Produktkategorie | Stiftleistenstecker |
| Serie | PicoBlade |
| Bauform | SMD (Surface Mount Device) |
| Anzahl der Pole | 6 |
| Anzahl der Reihen | 1 |
| Rastermaß (Pitch) | 1.25 mm |
| Kontaktoberfläche | Vergoldet für verbesserte Leitfähigkeit und Korrosionsbeständigkeit |
| Gehäusematerial | Hochtemperatur-Kunststoff (UL 94V-0 Klassifizierung für Flammwidrigkeit) |
| Nennstrom pro Kontakt | Typischerweise 1.5 A (abhängig von Umgebungstemperatur und Leiterbahndimensionierung) |
| Nennspannung | Typischerweise 125 V (AC/DC) |
| Betriebstemperaturbereich | -40 °C bis +85 °C |
| Montagerichtung | Vertikal zur Leiterplatte |
| Mechanische Lebensdauer | Mindestens 100 Steckzyklen |
| RoHS-Konformität | Ja |
Präzision und Zuverlässigkeit in anspruchsvollen Umgebungen
Die Entwicklung moderner elektronischer Geräte ist zunehmend von der Notwendigkeit geprägt, Funktionalität auf kleinstem Raum zu vereinen. Der MOLEX 533980671 PicoBlade Stiftleistenstecker ist eine Antwort auf diese Herausforderung. Seine Konstruktion mit einem Rastermaß von nur 1,25 mm ermöglicht eine außergewöhnlich hohe Kontaktdichte, was für die Miniaturisierung von Geräten in Bereichen wie Wearables, mobilen Kommunikationseinheiten, kompakten Sensoren oder fortschrittlichen Medizintechnik-Systemen von unschätzbarem Wert ist. Die vergoldeten Kontakte des Steckers gewährleisten eine optimale elektrische Leitfähigkeit und bieten gleichzeitig eine herausragende Beständigkeit gegenüber Oxidation und Korrosion. Dies ist entscheidend für die langfristige Zuverlässigkeit und die Aufrechterhaltung der Signalintegrität, insbesondere in Umgebungen, die Feuchtigkeit oder aggressiven chemischen Substanzen ausgesetzt sind.
Die Wahl des richtigen Verbindungselements ist oft ausschlaggebend für die Gesamtleistung und Lebensdauer eines elektronischen Produkts. Molex hat bei der Entwicklung der PicoBlade Serie besonderen Wert auf die Reduzierung von Fertigungsfehlern und die Vereinfachung des Montageprozesses gelegt. Die SMD-Bauform ermöglicht eine präzise und automatisierte Bestückung auf der Leiterplatte. Dies ist ein signifikanter Vorteil gegenüber Durchsteckmontageverfahren, die oft zusätzliche Bohr- und Lötprozesse erfordern. Die kurze Lötverbindung minimiert zudem das Risiko von Fehllötungen und verbessert die mechanische Stabilität der Verbindung.
Für Entwickler, die sich mit der Signalführung in hochfrequenten Schaltungen befassen, sind die kurzen Signalwege, die durch die kompakte Bauform und die direkte Montage entstehen, ein entscheidender Faktor zur Vermeidung von Signalverlusten und zur Minimierung von Crosstalk. Dies ist besonders wichtig in Anwendungen, die Datenübertragung mit hohen Geschwindigkeiten oder die Verarbeitung sensibler analoger Signale erfordern. Die 1×6-polige Konfiguration bietet zudem eine flexible Basis für verschiedene Anschlussanforderungen, sei es für die Datenübertragung, die Stromversorgung kleinerer Komponenten oder die Ansteuerung von Aktuatoren.
Die Qualität der verwendeten Materialien spielt eine zentrale Rolle für die Langlebigkeit und Sicherheit von elektronischen Bauteilen. Das Gehäuse des MOLEX 533980671 besteht aus einem Hochtemperatur-Kunststoff mit einer UL 94V-0 Klassifizierung. Diese Klassifizierung bescheinigt dem Material eine hohe Flammwidrigkeit, was für sicherheitskritische Anwendungen, wie beispielsweise in der Medizintechnik oder im Automobilbereich, unerlässlich ist. Der breite Betriebstemperaturbereich von -40 °C bis +85 °C stellt sicher, dass der Stecker auch unter extremen klimatischen Bedingungen zuverlässig funktioniert.
FAQ – Häufig gestellte Fragen zu MOLEX 533980671 – Molex Stiftleiste SMD – PicoBlade – 1×6-polig – Stecker
Was sind die Hauptvorteile der PicoBlade Serie im Vergleich zu anderen Molex-Steckverbindern?
Die PicoBlade Serie zeichnet sich durch ihre extrem geringe Bauhöhe und das kompakte Design aus, was sie ideal für stark miniaturisierte Anwendungen macht. Sie bietet eine hohe Kontaktdichte auf kleinstem Raum und kombiniert dies mit einer sicheren Verriegelungsmechanik, die über herkömmliche Header-Steckverbinder hinausgeht.
Ist die vergoldete Kontaktbeschichtung für alle Anwendungen geeignet?
Ja, die Vergoldung der Kontakte bietet hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit. Dies macht sie für eine breite Palette von Anwendungen geeignet, einschließlich solcher, die eine hohe Zuverlässigkeit über lange Zeiträume erfordern, wie z. B. in der Medizintechnik oder industriellen Steuerungen.
Welche Art von Kabeln oder Gegensteckern können mit diesem Stiftleistenstecker verwendet werden?
Dieser Stiftleistenstecker ist für die Paarung mit entsprechenden PicoBlade Gehäusen und Kabelkonfektionen von Molex konzipiert. Die genauen Spezifikationen für kompatible Gegenstecker sind im Molex-Datenblatt für die PicoBlade Serie zu finden.
Kann der MOLEX 533980671 in Umgebungen mit hoher Luftfeuchtigkeit eingesetzt werden?
Aufgrund der vergoldeten Kontakte und des robusten Gehäusematerials ist der Stecker gut gegen Korrosion geschützt und für den Einsatz in Umgebungen mit erhöhter Luftfeuchtigkeit geeignet, sofern die Betriebstemperatur- und Spannungsbereiche eingehalten werden.
Wie beeinflusst die SMD-Bauform die Montage und Produktion?
Die SMD-Bauform ermöglicht eine automatische Bestückung auf der Leiterplatte durch Pick-and-Place-Maschinen. Dies vereinfacht und beschleunigt den Produktionsprozess erheblich und reduziert die Notwendigkeit manueller Eingriffe, was zu Kosteneinsparungen und einer höheren Produktionsgeschwindigkeit führt.
Welche Art von Produkten profitieren am meisten von der Verwendung des MOLEX 533980671?
Produkte, die von der kompakten Bauform und der zuverlässigen Verbindung profitieren, umfassen tragbare elektronische Geräte, medizinische Überwachungsgeräte, industrielle Mess- und Steuerungssysteme, IoT-Sensoren, kleine Haushaltsgeräte und jede Anwendung, bei der Platzmangel eine kritische Designherausforderung darstellt.
Bietet Molex auch kundenspezifische Lösungen für die PicoBlade Serie an?
Molex ist bekannt für seine Flexibilität und bietet oft kundenspezifische Lösungen an, die auf spezifische Anwendungsanforderungen zugeschnitten sind, einschließlich unterschiedlicher Drahtlängen, Konfektionen oder spezieller Gehäuseanpassungen. Für solche Anfragen ist eine direkte Kontaktaufnahme mit dem Molex-Vertrieb oder einem autorisierten Händler ratsam.
