Präzise Verbindungslösungen für anspruchsvolle Elektronikprojekte

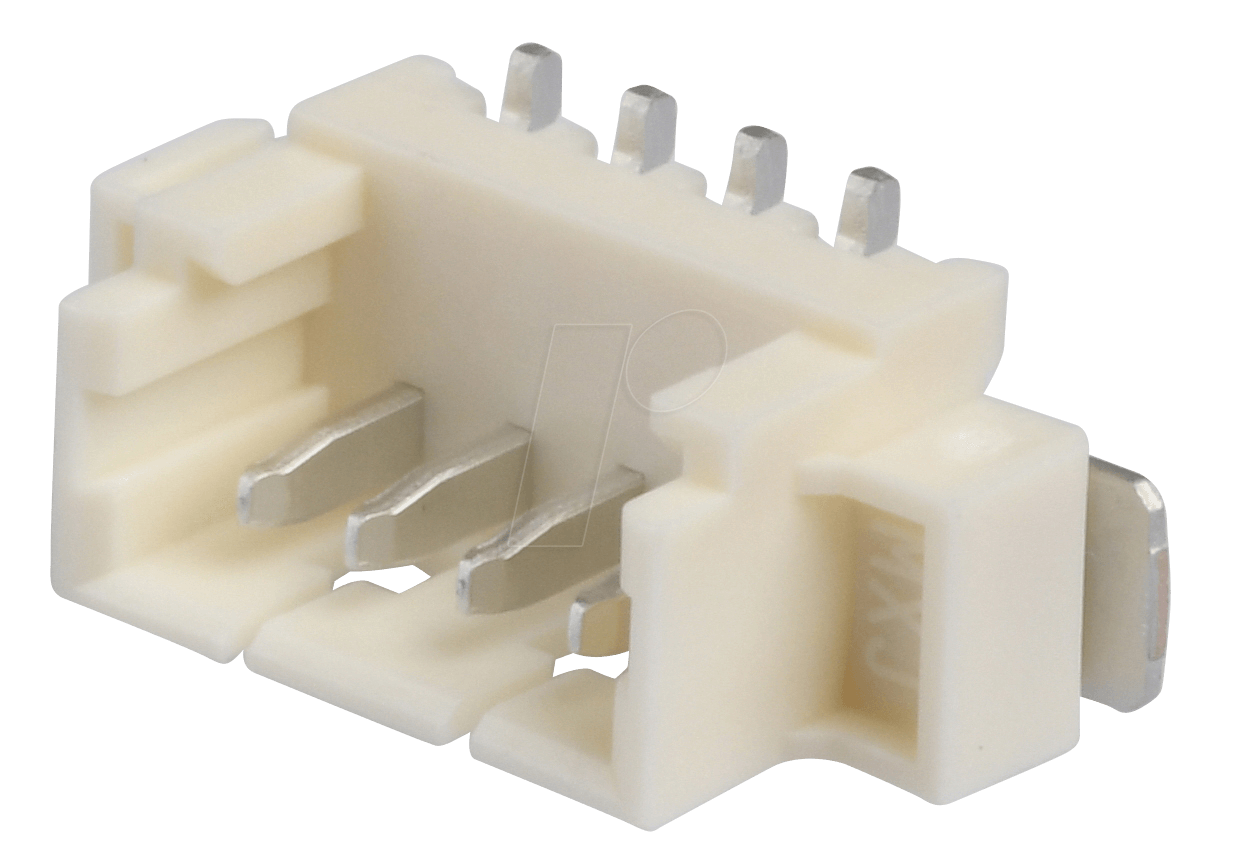

Die MOLEX 533980471 – Molex Stiftleiste SMD – PicoBlade – 1×4-polig – Stecker ist die ultimative Lösung für Ingenieure und Entwickler, die eine zuverlässige, platzsparende und hochperformante Verbindungskomponente für ihre Platinen-zu-Platine-Anwendungen benötigen. Diese SMD-Stiftleiste wurde entwickelt, um Signalintegrität unter anspruchsvollen Bedingungen zu gewährleisten und gleichzeitig den gestiegenen Anforderungen an Miniaturisierung in modernen elektronischen Geräten gerecht zu werden.
Das PicoBlade-System: Kompaktheit trifft auf Robustheit
Die PicoBlade-Serie von Molex repräsentiert einen Meilenstein in der Entwicklung von Steckverbindern. Sie wurde speziell konzipiert, um die Herausforderungen geringer Bauhöhe und hoher Dichte zu meistern, ohne Kompromisse bei der mechanischen Stabilität oder elektrischen Leistung einzugehen. Im Gegensatz zu herkömmlichen Stiftleisten, die oft größer und weniger geeignet für Anwendungen mit extrem begrenztem Bauraum sind, bietet die PicoBlade-Serie eine optimierte Geometrie. Dies ermöglicht eine wesentlich höhere Packungsdichte auf der Leiterplatte, was für die Entwicklung von ultra-kompakten Geräten wie Smartphones, Wearables, medizinischen Geräten oder hochentwickelten IoT-Sensoren unerlässlich ist.
Hervorragende Leistung und Zuverlässigkeit
Die MOLEX 533980471 zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur überlegenen Wahl für professionelle Anwendungen machen:
- Präzise Signalübertragung: Die Konstruktion der PicoBlade-Stecker minimiert Übersprechen und Signalverlust, was für hochfrequente Datenströme und empfindliche analoge Signale entscheidend ist.
- Hohe mechanische Stabilität: Trotz ihrer geringen Größe verfügen die PicoBlade-Steckverbinder über eine robuste Verriegelungsmechanik, die eine sichere Verbindung auch unter Vibrationsbelastung gewährleistet. Dies ist ein entscheidender Vorteil gegenüber einfacheren Stiftleisten, die weniger gesichert sind und leichter verrutschen können.
- Lötbarkeit und Montagefreundlichkeit: Die SMD-Bauform (Surface Mount Device) ermöglicht eine effiziente automatische Bestückung auf Leiterplatten mittels Reflow-Lötverfahren. Dies reduziert die Produktionskosten und erhöht die Konsistenz der Lötverbindungen, ein klarer Vorteil gegenüber THT-Komponenten (Through-Hole Technology).
- Zuverlässige Materialauswahl: Die verwendeten Kunststoffe und Kontakte sind auf Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen ausgelegt, was eine langfristige Funktionalität sichert.
- Optimiert für geringe Bauhöhe: Das gesamte PicoBlade-System ist auf eine geringe Einsteckhöhe ausgelegt, was die Systemkonstruktion vereinfacht und mehr Designfreiheit für andere Komponenten ermöglicht.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Produktreihe | PicoBlade |
| Artikelnummer | 533980471 |
| Typ | Stiftleiste (Header) |
| Montageart | SMD (Surface Mount Device) |
| Polanzahl | 1×4 |
| Rastermaß (Pitch) | 1.25 mm |
| Gehäusematerial | Hochtemperatur-Thermoplast, optimiert für Reflow-Lötverfahren, bietet hervorragende elektrische Isolation und mechanische Festigkeit. |
| Kontaktmaterial | Kupferlegierung mit Gold-Nickel-Beschichtung (typisch für Molex PicoBlade), um geringen Kontaktwiderstand und Korrosionsbeständigkeit über die Lebensdauer zu gewährleisten. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +85°C, was die Einsatzfähigkeit in einer breiten Palette von Umgebungsbedingungen sicherstellt. |
| Nennspannung | Siehe Datenblatt des entsprechenden Gegensteckers und Gesamtsystems; typischerweise für niedrige Spannungsanwendungen im Consumer- und Industrie-Bereich. |
| Nennstrom | Siehe Datenblatt des entsprechenden Gegensteckers und Gesamtsystems; ausgelegt für die Übertragung von Signalen und geringen Leistungsströmen. |
| Anwendungsbereiche | Signalübertragung, interne Verbindungen in Geräten, Platine-zu-Platine-Verbindungen in kompakten elektronischen Systemen wie Mobiltelefonen, Medizintechnik, IoT-Geräten, Automobil-Elektronik und industriellen Steuerungen. |
Anwendungsbereiche und technischer Mehrwert
Die MOLEX 533980471 Stiftleiste ist aufgrund ihrer spezifischen Eigenschaften ein bevorzugtes Bauteil in Sektoren, die höchste Anforderungen an Miniaturisierung, Zuverlässigkeit und Präzision stellen. Insbesondere in der Konsumerelektronik, wo der Platz auf der Leiterplatte extrem begrenzt ist und die Stückzahlen hoch sind, spielt die PicoBlade-Serie ihre Stärken aus. Die SMD-Bauweise ermöglicht eine automatisierte, hochpräzise Montage, was entscheidend für die Kosteneffizienz in der Massenproduktion ist. Die Wahl des Materials, wie der hitzebeständige Thermoplast, ist darauf ausgelegt, die thermischen Belastungen während des Reflow-Lötens ohne Verzug zu überstehen.
Die geringe Bauhöhe der PicoBlade-Systeme, die durch die Auswahl von Komponenten wie der MOLEX 533980471 erreicht wird, ermöglicht das Design von sehr flachen Geräten. Dies ist nicht nur ein ästhetischer Vorteil, sondern oft eine funktionale Notwendigkeit, beispielsweise bei Wearables oder eingebetteten Systemen. Die 1,25 mm Rasterung ist ein Industriestandard für hochdichte Anwendungen, und Molex liefert hier eine Lösung, die in Bezug auf mechanische Haltekraft und elektrische Performance überzeugt.
Die goldbeschichteten Kontakte, die bei der PicoBlade-Serie üblich sind, gewährleisten eine ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit. Dies ist essentiell, um einen niedrigen Übergangswiderstand über die gesamte Lebensdauer des Produkts aufrechtzuerhalten, selbst unter wechselnden Umgebungsbedingungen. Für die Signalintegrität bedeutet dies eine Minimierung von Störungen und eine klare, unverfälschte Signalübertragung, was in komplexen digitalen und analogen Schaltungen von unschätzbarem Wert ist.
FAQ – Häufig gestellte Fragen zu MOLEX 533980471 – Molex Stiftleiste SMD – PicoBlade – 1×4-polig – Stecker
Was sind die Hauptvorteile der PicoBlade-Serie im Vergleich zu anderen Stiftleisten?
Die PicoBlade-Serie zeichnet sich durch ihre extrem geringe Bauhöhe, eine hohe Packungsdichte und eine robuste Verriegelungsmechanik aus. Dies macht sie ideal für platzkritische Anwendungen, wo Standard-Stiftleisten zu groß wären. Darüber hinaus bietet sie eine ausgezeichnete mechanische Stabilität und Signalintegrität.
Ist diese Stiftleiste für automatische Bestückungsmaschinen geeignet?
Ja, die MOLEX 533980471 ist eine SMD-Komponente, die speziell für die automatische Bestückung auf Leiterplatten mittels Reflow-Lötverfahren konzipiert ist. Dies ist ein Standardverfahren in der modernen Elektronikfertigung.
Welche Art von Kabel oder Gegenstecker wird typischerweise mit dieser Stiftleiste verwendet?
Diese 1×4-polige Stiftleiste ist Teil des Molex PicoBlade-Systems und wird in der Regel mit den entsprechenden PicoBlade-Buchsen (Wire-to-Board oder Board-to-Board) verwendet. Die genauen Spezifikationen des passenden Gegensteckers finden Sie im Datenblatt des Gesamtsystems.
Kann die MOLEX 533980471 in Umgebungen mit hohen Temperaturen eingesetzt werden?
Das Gehäusematerial ist ein Hochtemperatur-Thermoplast, das für die meisten gängigen Reflow-Lötverfahren ausgelegt ist und typischerweise einen Betriebstemperaturbereich von -40°C bis +85°C unterstützt. Für spezifische Anwendungen sollten die detaillierten Spezifikationen im Datenblatt geprüft werden.
Warum ist die goldbeschichtete Kontaktierung wichtig?
Die Goldbeschichtung auf den Kontakten gewährleistet einen niedrigen Übergangswiderstand, eine hohe Korrosionsbeständigkeit und eine lange Lebensdauer der Steckverbindung. Dies ist entscheidend für die zuverlässige Signalübertragung, insbesondere bei empfindlichen oder hochfrequenten Signalen.
Ist die MOLEX 533980471 für die Übertragung von Leistung oder nur für Signale geeignet?
Die PicoBlade-Serie ist primär für Signalübertragungen und geringe Leistungsströme konzipiert. Für Hochleistungsanwendungen sind andere Steckverbinderserien von Molex verfügbar. Die genauen Nennstrom- und Spannungsangaben sind den Datenblättern des Gegensteckers und des Gesamtsystems zu entnehmen.
Welche Art von Vibrationstoleranz bietet diese Stiftleiste?
Die PicoBlade-Steckverbinder verfügen über eine mechanische Verriegelung, die eine sichere Verbindung auch unter moderaten Vibrationsbedingungen gewährleistet. Dies ist ein signifikanter Vorteil gegenüber einfachen Stiftleisten ohne Verriegelungsmechanismus.
