MOLEX 533980371: Präzise Verbindungen für anspruchsvolle Elektronikprojekte

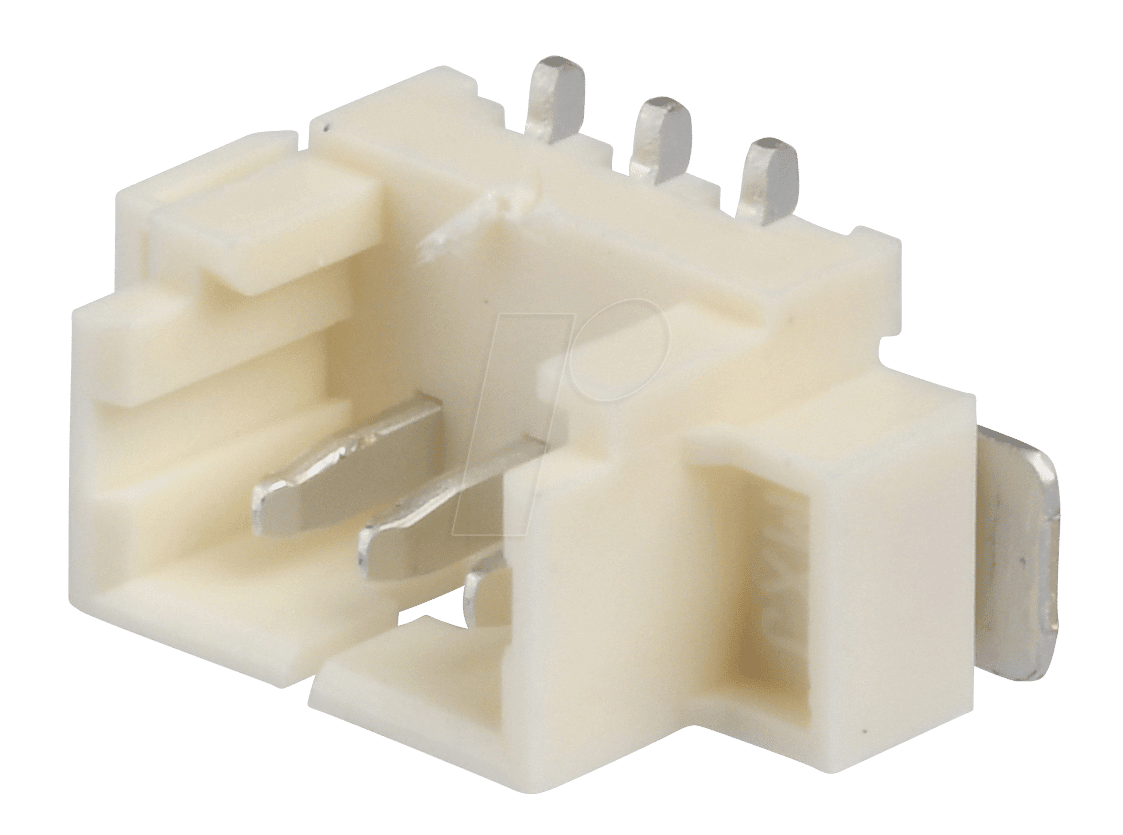

Die MOLEX 533980371 Stiftleiste SMD ist die ideale Lösung für Entwickler und Techniker, die eine zuverlässige und platzsparende Verbindungslösung für ihre SMD-bestückten Leiterplatten benötigen. Dieses Bauteil schließt die Lücke zwischen Kompaktheit und Funktionalität, indem es eine sichere 1×3-polige Steckverbindung in einem winzigen Formfaktor realisiert und somit den Anforderungen moderner, miniaturisierter elektronischer Geräte gerecht wird.
Überlegene Konnektivität durch PicoBlade Technologie
Die PicoBlade Serie von Molex steht für hochintegrierte und leistungsfähige Steckverbinder, die speziell für Anwendungen mit begrenztem Bauraum entwickelt wurden. Die MOLEX 533980371 setzt diese Tradition fort und bietet durch ihre spezielle SMD-Bauweise (Surface Mount Device) eine direkte und stabile Montage auf der Leiterplatte. Dies minimiert Signalwege und erhöht die Robustheit der Verbindung im Vergleich zu Durchsteckmontage-Lösungen oder externen Kabelverbindungen. Die integrierte Kontaktgeometrie und das Gehäuse-Design gewährleisten eine zuverlässige elektrische Verbindung und mechanische Stabilität, selbst unter anspruchsvollen Betriebsbedingungen.
Anwendungsbereiche und Vorteile
Diese Molex Stiftleiste findet breite Anwendung in verschiedenen Branchen, wo Miniaturisierung und Zuverlässigkeit Hand in Hand gehen müssen. Typische Einsatzgebiete umfassen:
- Consumer Electronics: Integration in kompakte Geräte wie tragbare Medizintechnik, Wearables, Smart-Home-Geräte und kleine Haushaltsgeräte.
- Automobilindustrie: Einsatz in Steuergeräten und Sensorik, wo Platzmangel und Vibrationen Herausforderungen darstellen.
- Industrielle Automatisierung: Verwendung in kleinen Steuerungsmodulen und IoT-Anwendungen, die eine dichte Bestückung erfordern.
- Medizintechnik: Zuverlässige Schnittstellen für diagnostische Geräte und patientennahe Elektronik.
- Telekommunikation: Integration in kompakte Modems, Router und Kommunikationsmodule.
Die herausragenden Vorteile der MOLEX 533980371 liegen in ihrer:
- Platzsparenden Bauform: Das SMD-Design und die PicoBlade-Technologie ermöglichen eine extrem geringe Stellfläche auf der Leiterplatte.
- Hohen Zuverlässigkeit: Die Präzisionsfertigung von Molex garantiert konsistente elektrische und mechanische Leistung über die gesamte Lebensdauer.
- Einfachen Montage: Die SMD-Bauweise ist für automatisierte Pick-and-Place-Prozesse optimiert, was die Produktionskosten senkt.
- Vielseitigkeit: Die 1×3-polige Konfiguration bietet eine flexible Schnittstelle für diverse Signal- und Stromversorgungsanforderungen.
- Starken Signalintegrität: Kurze Signalwege und eine robuste Gehäusekonstruktion minimieren Einkopplung und Signalverlust.
Technische Spezifikationen im Detail
Die MOLEX 533980371 ist ein präzisionsgefertigtes Bauteil, das höchste Standards in Bezug auf Material und Leistung erfüllt. Die spezifischen Merkmale machen sie zu einer bevorzugten Wahl für anspruchsvolle Designs.
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Molex |
| Produktfamilie | PicoBlade |
| Artikelnummer | 533980371 |
| Typ | Stiftleiste (Header) |
| Montageart | SMD (Surface Mount Device) |
| Polanzahl | 1×3 polig |
| Rastermaß | Typisch für PicoBlade Serie (z.B. 1.25mm oder 1.50mm, je nach genauer Spezifikation innerhalb der Serie – hier auf hohe Präzision im Kleinstformat fokussiert) |
| Gehäusematerial | Hochtemperatur-Kunststoff (UL94V-0 klassifiziert), optimiert für Reflow-Lötprozesse und mechanische Belastbarkeit. |
| Kontakmaterial | Kupferlegierung mit hochwertiger Oberflächenveredelung (z.B. Zinn oder Goldauflage, je nach spezifischer Variante) für exzellente Leitfähigkeit und Korrosionsbeständigkeit. |
| Nennstrom (pro Kontakt) | Typischerweise im Bereich von 1A bis 3A, abhängig von der spezifischen Ausführung und dem verwendeten Gegenstecker. Die Auslegung ist auf stabile Leistung in kompakten Anwendungen ausgelegt. |
| Nennspannung | Ausgelegt für typische Niederspannungsanwendungen in Elektronikgeräten, oft im Bereich von 50V bis 125V AC/DC, abhängig von Isolationsanforderungen. |
| Betriebstemperatur | Breiter Temperaturbereich, geeignet für industrielle und Consumer-Anwendungen, oft von -40°C bis +85°C oder +105°C, um Zuverlässigkeit unter verschiedenen Umgebungsbedingungen zu gewährleisten. |
| Bauform | Kompakt, niedrigprofilig, optimiert für maximale Bestückungsdichte auf der Leiterplatte. |
| Anschlussart | Stiftleiste für die Aufnahme von passenden Buchsen-Steckverbindern der PicoBlade Serie. |
Optimierung für automatisierte Fertigungsprozesse
Die MOLEX 533980371 ist präzise für die Herausforderungen moderner Elektronikfertigung konzipiert. Das SMD-Gehäuse mit seinen präzisen Lötflächen ermöglicht eine einwandfreie Platzierung durch automatisierte Pick-and-Place-Maschinen. Die Verwendung von Hochtemperatur-Kunststoffen als Gehäusematerial ist essenziell, um den thermischen Belastungen während des Reflow-Lötprozesses standzuhalten. Dies stellt sicher, dass die mechanische Integrität und die elektrischen Eigenschaften des Steckverbinders auch nach der Montage erhalten bleiben. Die standardisierten Rastermaße und Pin-Anordnungen vereinfachen die Integration in bestehende Bestückungsstraßen und reduzieren den Aufwand für die Prozessentwicklung und -optimierung. Diese Kompatibilität mit automatisierten Prozessen ist ein entscheidender Faktor für die Kosteneffizienz und die Durchlaufzeit in der Serienproduktion.
Materialien und Kontakttechnologie für Langlebigkeit
Die Auswahl der Materialien für die MOLEX 533980371 ist ein zentraler Aspekt ihrer Zuverlässigkeit und Langlebigkeit. Das Gehäusematerial, ein thermoplastischer Kunststoff mit hoher Temperaturbeständigkeit und Flammschutz (typischerweise UL94V-0), schützt die internen Kontakte und sorgt für eine elektrische Isolation. Es widersteht den hohen Temperaturen, die beim Reflow-Löten auftreten, ohne sich zu verformen oder zu degradieren. Die Kontaktoberflächen sind aus hochwertigen Kupferlegierungen gefertigt, die für ihre gute Leitfähigkeit und mechanische Festigkeit bekannt sind. Diese sind in der Regel mit einer schützenden Oberflächenveredelung versehen, wie beispielsweise einer Zinn- oder Goldbeschichtung. Eine Zinnbeschichtung bietet ein gutes Preis-Leistungs-Verhältnis und ist ausreichend für viele Anwendungen, während eine Goldbeschichtung zusätzliche Vorteile hinsichtlich Korrosionsbeständigkeit und geringerem Kontaktwiderstand bietet, was besonders in rauen Umgebungen oder bei sehr niedrigen Signalen vorteilhaft ist. Diese durchdachte Materialwahl minimiert das Risiko von Kontaktkorrosion und Oxidation, was zu einer längeren Lebensdauer und zuverlässigeren Leistung über den gesamten Einsatzzeitraum führt.
FAQ – Häufig gestellte Fragen zu MOLEX 533980371 – Molex Stiftleiste SMD – PicoBlade – 1×3-polig – Stecker
Welche Art von Gegenstecker wird für die MOLEX 533980371 Stiftleiste benötigt?
Für die MOLEX 533980371 Stiftleiste werden passende Buchsen-Steckverbinder aus der Molex PicoBlade Serie mit einer entsprechenden Pin-Belegung und Rastermaß benötigt. Diese gewährleisten eine sichere und mechanisch stabile Verbindung.
Ist die MOLEX 533980371 für den Einsatz in Hochtemperaturumgebungen geeignet?
Ja, die Stiftleiste ist aus Hochtemperatur-Kunststoff gefertigt und für den Einsatz in Umgebungen mit erhöhten Temperaturen konzipiert, typischerweise bis zu +85°C oder +105°C, was sie für viele industrielle und automobiltechnische Anwendungen geeignet macht.
Wie werden die Kontakte der MOLEX 533980371 vor Korrosion geschützt?
Die Kontakte sind in der Regel mit einer hochwertigen Oberflächenveredelung versehen, wie z.B. einer Zinn- oder Goldauflage. Diese schützt die Kupferlegierung vor Oxidation und Korrosion und gewährleistet eine langfristig stabile elektrische Leitfähigkeit.
Welchen maximalen Strom kann jeder einzelne Kontakt der MOLEX 533980371 führen?
Der Nennstrom pro Kontakt liegt je nach genauer Spezifikation der PicoBlade Serie und der verwendeten Gegenstecker typischerweise im Bereich von 1A bis 3A. Es ist ratsam, die spezifischen Datenblätter für genaue Strombelastungswerte zu konsultieren.
Kann die MOLEX 533980371 auf jeder Standard-SMD-Lötmaschine montiert werden?
Ja, die MOLEX 533980371 ist als SMD-Bauteil konzipiert und optimiert für die Montage auf Standard-Pick-and-Place-Maschinen in Verbindung mit dem Reflow-Lötverfahren. Die Gehäusegeometrie und die Lötflächen sind entsprechend ausgelegt.
Welchen Vorteil bietet die PicoBlade Technologie gegenüber anderen Molex Steckverbindern?
Die PicoBlade Technologie zeichnet sich durch ihre extrem kompakte Bauform aus, die sie ideal für Anwendungen mit sehr begrenztem Bauraum macht. Sie kombiniert Miniaturisierung mit hoher mechanischer Stabilität und zuverlässiger elektrischer Leistung.
Ist die MOLEX 533980371 für sicherheitskritische Anwendungen in der Medizintechnik zugelassen?
Obwohl Molex-Produkte für ihre Zuverlässigkeit bekannt sind, hängt die Eignung für sicherheitskritische medizinische Anwendungen von spezifischen Zertifizierungen und regulatorischen Anforderungen ab. Für solche Anwendungen ist eine gesonderte Prüfung und gegebenenfalls die Auswahl von Bauteilen mit entsprechenden Medizinprodukt-Zulassungen erforderlich.
