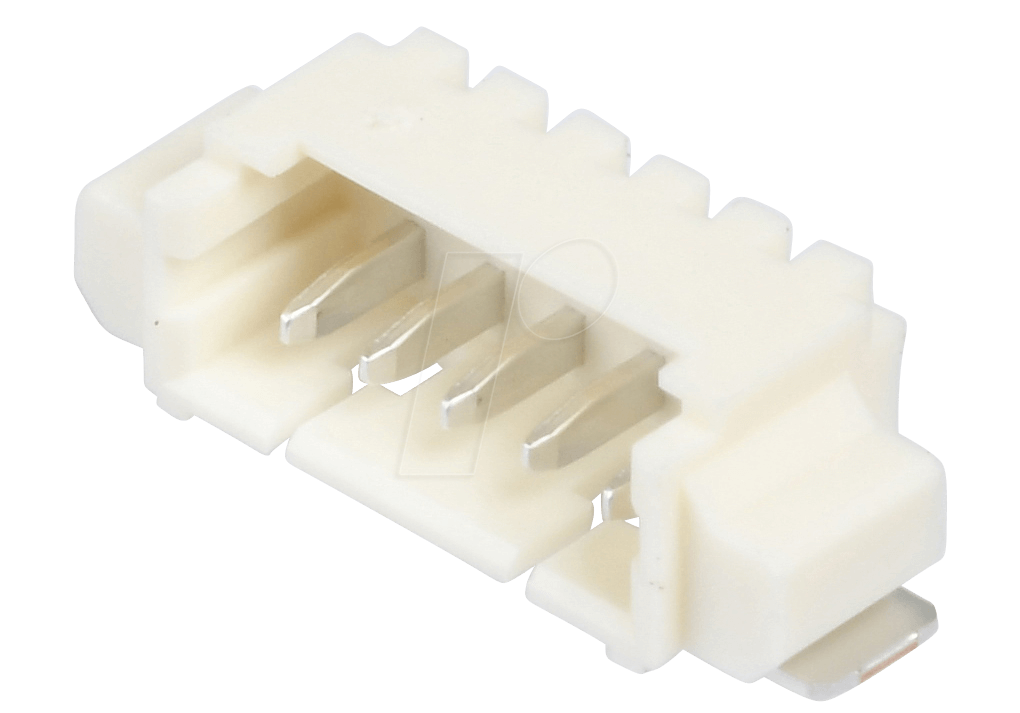

MOLEX 532610571 – Die Präzisionslösung für kompakte Anschlussanforderungen
Der MOLEX 532610571 – eine Molex Stiftleiste im PicoBlade-Design – adressiert Ingenieure, Entwickler und Techniker, die auf engstem Raum zuverlässige und sichere elektrische Verbindungen benötigen. Dieses hochintegrierte SMD-Bauteil löst das Problem des Platzmangels in modernen elektronischen Geräten und ermöglicht eine effiziente Signalübertragung auch bei extrem geringen Abmessungen.
Vorteile der PicoBlade™ Technologie
Die PicoBlade™ Serie von Molex repräsentiert einen Meilenstein in der Entwicklung kompakter Steckverbindersysteme. Der MOLEX 532610571 profitiert direkt von dieser fortschrittlichen Technologie und bietet entscheidende Vorteile gegenüber herkömmlichen Lösungen:
- Extrem kompaktes Design: Die PicoBlade™ Serie wurde speziell für Anwendungen mit minimalem Platzangebot entwickelt. Dies ermöglicht die Integration in hochdichte Leiterplattenlayouts und filigrane Gehäuse, die mit größeren Steckverbindern nicht realisierbar wären.
- Robuste Verriegelungsmechanik: Trotz seiner geringen Größe verfügt der MOLEX 532610571 über eine sichere und zuverlässige mechanische Verriegelung. Diese Verriegelung verhindert ein unbeabsichtigtes Lösen der Verbindung, selbst unter Einfluss von Vibrationen oder Stoßbelastungen, was für die Signalintegrität und Langlebigkeit kritisch ist.
- Hohe Kontaktdichte: Mit 1×5 Polen bietet diese Stiftleiste eine effiziente Nutzung der zur Verfügung stehenden Fläche, was die Anzahl der Anschlüsse pro Quadratmillimeter maximiert. Dies ist ein entscheidender Faktor in miniaturisierten elektronischen Baugruppen.
- SMD-Montagefähigkeit: Die Oberflächenmontage (SMD – Surface Mount Device) vereinfacht den Bestückungsprozess auf Leiterplatten erheblich. Moderne automatische Bestückungsanlagen können diese Bauteile präzise und schnell verarbeiten, was zu Kosteneinsparungen in der Massenproduktion führt und die Zuverlässigkeit der Lötverbindungen erhöht.
- Qualität und Zuverlässigkeit von Molex: Molex ist ein weltweit anerkannter Hersteller von Steckverbindern, der für seine hohe Produktqualität und Zuverlässigkeit bekannt ist. Dies garantiert, dass der MOLEX 532610571 auch unter anspruchsvollen Betriebsbedingungen eine stabile Leistung erbringt.
- Vielseitigkeit in der Anwendung: Die Vielseitigkeit der PicoBlade™ Serie ermöglicht den Einsatz in einer breiten Palette von Branchen, von der Consumer-Elektronik über die Medizintechnik bis hin zu industriellen Steuerungen und Automatisierungslösungen.
Technische Spezifikationen und Materialeigenschaften
Der MOLEX 532610571 ist ein Paradebeispiel für durchdachtes Engineering, das auf Funktionalität und Langlebigkeit ausgelegt ist. Seine Konstruktion und Materialwahl sind auf die anspruchsvollen Anforderungen moderner Elektronik zugeschnitten.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | Molex |
| Artikelnummer | 532610571 |
| Produktfamilie | PicoBlade™ |
| Baugruppentyp | Stiftleiste (Header) |
| Montageart | SMD (Surface Mount Device) |
| Polzahl | 1×5 |
| Rastermaß | 1,00 mm |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise LCP – Liquid Crystal Polymer oder ähnliche für Reflow-Lötprozesse geeignete Materialien), die eine ausgezeichnete Dimensionsstabilität und thermische Beständigkeit aufweisen. Dies minimiert das Risiko von Verformungen während des Lötprozesses und im Betrieb. |
| Kontaktmaterial | Phosphorbronze oder eine ähnliche Legierung mit hoher Leitfähigkeit und guter mechanischer Festigkeit. Typischerweise mit einer Nickel- und/oder Goldbeschichtung versehen, um Korrosion zu verhindern, die elektrische Leitfähigkeit zu verbessern und eine lange Lebensdauer der Kontakte zu gewährleisten. |
| Betriebstemperaturbereich | Generell für den Temperaturbereich von -40°C bis +85°C oder höher ausgelegt, abhängig von den spezifischen Materialspezifikationen des Herstellers. Diese Robustheit ist essenziell für zuverlässige Funktionalität in verschiedenen Umgebungen. |
| Nennstrom | Typischerweise 1A bis 1,5A pro Kontakt, abhängig von der Kupferdicke der Leiterplatte und der Betriebstemperatur. Die genaue Spezifikation ist im Datenblatt des Herstellers zu finden. |
| Nennspannung | Generell für Spannungen bis zu 125V AC/DC ausgelegt, aber immer abhängig von der Isolationsfestigkeit und dem Abstand der Kontakte. |
| Schutzart (falls relevant) | Typischerweise nicht bewertet für eine externe Schutzart, da es sich um eine interne Verbindungskomponente handelt. Die Zuverlässigkeit der Verbindung selbst ist entscheidend. |
| Verriegelungsmechanismus | Integrierte Riegelmechanismen im Gehäuse des Gegensteckers gewährleisten eine sichere und vibrationsfeste Verbindung. |
| Anwendungsbereiche | Signalübertragung in kompakten elektronischen Geräten, interne Verbindungen in Mobiltelefonen, Wearables, medizinischen Geräten, kleinen Haushaltsgeräten, Industrie-Automatisierung und IoT-Geräten. |
Präzision und Zuverlässigkeit in der Anwendung
Die Entwicklung moderner Elektronik schreitet rasant voran, und mit ihr die Notwendigkeit, immer kleinere und leistungsfähigere Geräte zu konstruieren. In diesem Kontext spielt der MOLEX 532610571 – eine Molex Stiftleiste aus der PicoBlade™ Serie – eine entscheidende Rolle. Die Oberflächenmontage (SMD) ermöglicht eine Integration direkt auf der Leiterplatte und optimiert so den Platzbedarf. Die 1×5-polige Konfiguration bietet eine flexible Anzahl von Anschlusspunkten für verschiedene Signalarten, von Datenübertragung bis hin zur Stromversorgung auf niedrigem Niveau.
Der Einsatz von hochwertigen Materialien, wie sie für Molex-Produkte typisch sind, gewährleistet eine herausragende elektrische Leitfähigkeit und mechanische Stabilität. Dies ist besonders wichtig, da die kleinen Abmessungen eine sorgfältige Handhabung und präzise Lötprozesse erfordern. Die integrierte Verriegelungsmechanik des PicoBlade™ Systems, das auch bei dieser Stiftleiste Anwendung findet, sorgt für eine extrem sichere Verbindung, die auch unter rauen Bedingungen Bestand hat.
Diese Stiftleiste ist somit nicht nur eine Komponente, sondern ein integraler Bestandteil für die Realisierung kompakter und gleichzeitig robuster elektronischer Systeme. Ihre Fähigkeit, präzise Signalübertragung auf engstem Raum zu ermöglichen, macht sie unverzichtbar für Innovationen in Sektoren, die von Miniaturisierung und hoher Funktionalitätsdichte profitieren.
Häufig gestellte Fragen zu MOLEX 532610571 – Molex Stiftleiste SMD – PicoBlade – 1×5-polig – Stecker
Was sind die Hauptvorteile der PicoBlade™ Serie von Molex?
Die PicoBlade™ Serie zeichnet sich durch ihre extrem kompakten Abmessungen aus, was sie ideal für platzkritische Anwendungen macht. Sie bietet zudem eine robuste mechanische Verriegelung, hohe Kontaktdichte und ist für moderne SMD-Bestückungsprozesse optimiert, was zu einer zuverlässigen und effizienten Integration führt.
Für welche Art von Anwendungen ist der MOLEX 532610571 besonders geeignet?
Der MOLEX 532610571 eignet sich hervorragend für die Signalübertragung in Geräten, bei denen Platzmangel eine Herausforderung darstellt. Typische Anwendungsbereiche umfassen die Consumer-Elektronik (z.B. Mobiltelefone, Tablets, Wearables), medizinische Geräte, IoT-Anwendungen, kleine Haushaltsgeräte und industrielle Steuerungssysteme, bei denen kompakte und zuverlässige Verbindungen erforderlich sind.
Welche Art von Lötverfahren wird für die SMD-Montage dieses Steckverbinders empfohlen?
Für die SMD-Montage des MOLEX 532610571 werden standardmäßige Reflow-Lötverfahren empfohlen. Die genauen Temperaturbereiche und Prozessparameter sind vom Datenblatt des Herstellers zu entnehmen, um die Integrität des Materials und die Qualität der Lötverbindungen zu gewährleisten.
Wie wird die mechanische Stabilität der Verbindung mit dem MOLEX 532610571 sichergestellt?
Die mechanische Stabilität wird durch die integrierte Verriegelungsfunktion des PicoBlade™ Systems sichergestellt. Wenn der passende Gegenstecker (Housing) mit der Stiftleiste verbunden wird, rasten Verriegelungsflügel ein, die ein unbeabsichtigtes Lösen der Verbindung durch Vibrationen oder Zugkräfte verhindern.
Bietet Molex auch die passenden Gegenstecker für diese Stiftleiste an?
Ja, Molex bietet eine Reihe von passenden Gegensteckern (Housings) an, die speziell für die PicoBlade™ Serie entwickelt wurden. Diese sind ebenfalls für SMD-Montage oder Kabelkonfektionierung erhältlich und ermöglichen die vollständige Realisierung des Verbindungssystems.
Welche Bedeutung hat das Material der Kontakte und des Gehäuses für die Leistung?
Das Material der Kontakte, oft Phosphorbronze mit Edelmetallbeschichtung, gewährleistet eine hohe elektrische Leitfähigkeit, Korrosionsbeständigkeit und Langlebigkeit. Das Gehäusematerial, typischerweise ein Hochtemperatur-Kunststoff wie LCP, sorgt für Dimensionsstabilität während des Lötens und im Betrieb bei unterschiedlichen Temperaturen und schützt die internen Verbindungen.
Ist der MOLEX 532610571 für Anwendungen mit hohen Stromstärken geeignet?
Der MOLEX 532610571 ist primär für Signalübertragungen und Anwendungen mit moderaten Stromstärken konzipiert. Die Nennstrombelastbarkeit pro Kontakt liegt typischerweise im Bereich von 1A bis 1,5A. Für Anwendungen mit höheren Stromstärken sind möglicherweise Steckverbinder mit größeren Kontakten oder einem anderen Design erforderlich.
