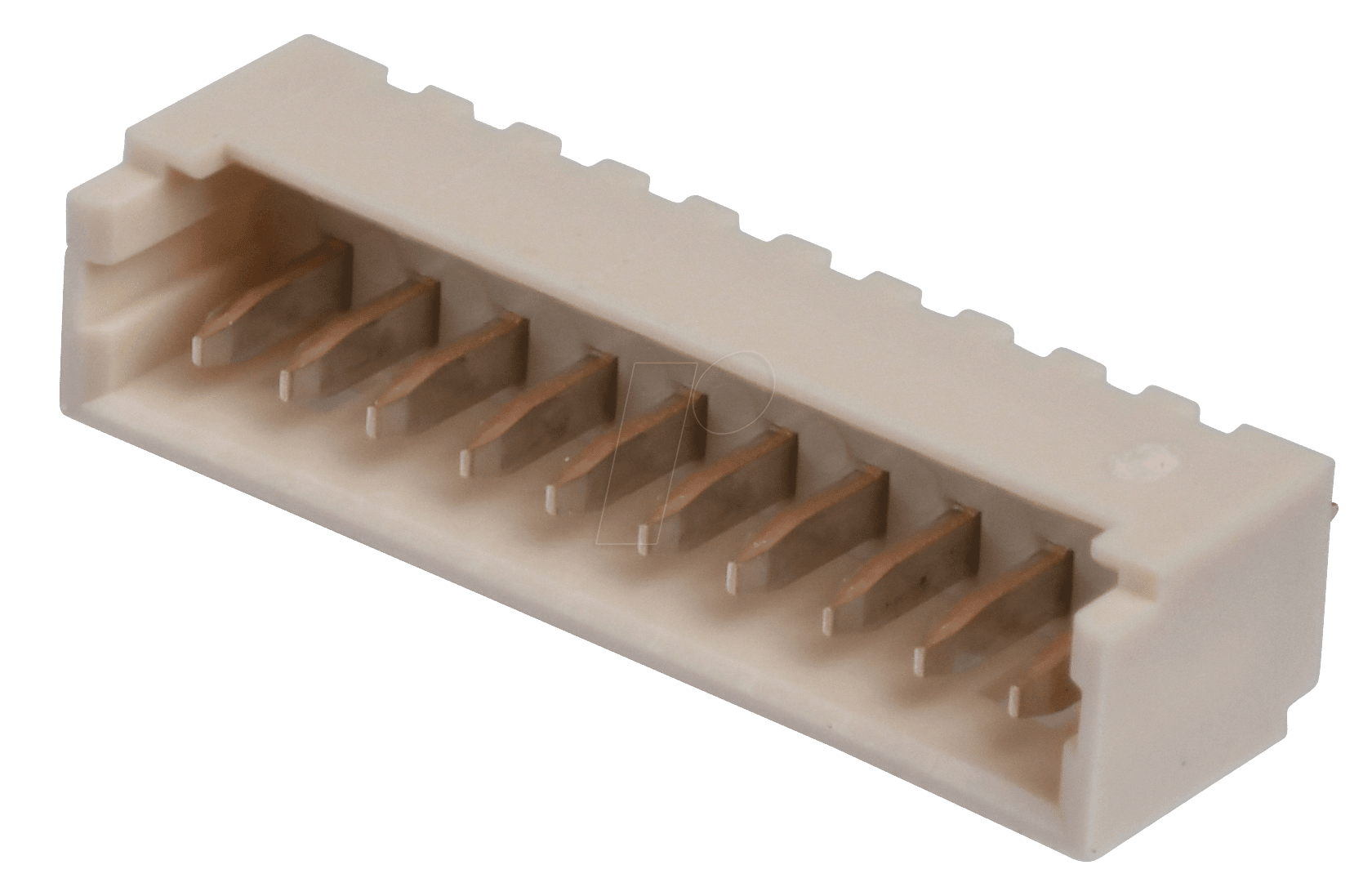

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: MOLEX 530471010 PicoBlade Stiftleiste
Wenn es um zuverlässige und kompakte Steckverbindungen in der Elektronikentwicklung geht, steht der MOLEX 530471010 aus der PicoBlade Serie für eine herausragende Lösung. Dieses Produkt adressiert Ingenieure, Techniker und Hobbyisten, die eine platzsparende und dennoch robuste Verbindung für ihre Platinen und Komponenten benötigen. Seine primäre Funktion ist die Schaffung einer sicheren und stabilen Schnittstelle, um elektrische Signale und Stromversorgungen zwischen verschiedenen elektronischen Bauteilen zu übertragen, insbesondere dort, wo beengte Platzverhältnisse herrschen.
Die überlegene Wahl: Vorteile der MOLEX PicoBlade Serie
Die Wahl des richtigen Steckverbinders kann entscheidend für die Leistungsfähigkeit und Langlebigkeit eines elektronischen Geräts sein. Die MOLEX 530471010 PicoBlade Stiftleiste hebt sich durch ihre spezifischen Konstruktionsmerkmale und die bewährte Qualität von Molex ab. Während herkömmliche Steckverbinder oft größer, weniger flexibel oder anfälliger für mechanische Belastungen sind, bietet die PicoBlade Serie eine optimierte Lösung für moderne, miniaturisierte Designs.
- Kompaktes Design: Die PicoBlade Serie wurde speziell für Anwendungen mit geringem Platzbedarf entwickelt. Die geringe Bauhöhe und die kompakten Abmessungen ermöglichen eine hohe Packungsdichte auf Leiterplatten.
- Hohe Zuverlässigkeit: Molex ist bekannt für seine stringenten Qualitätsstandards. Jede Stiftleiste wird unter Berücksichtigung von Vibrationen, thermischen Zyklen und mechanischen Belastungen gefertigt, um eine dauerhaft zuverlässige Verbindung zu gewährleisten.
- Einfache Handhabung: Die Stiftleisten sind so konzipiert, dass sie sich leicht und sicher mit den entsprechenden Buchsen verbinden lassen, was den Montageprozess vereinfacht und Fehler minimiert.
- Vielseitigkeit: Die PicoBlade Serie unterstützt eine breite Palette von Anwendungen, von Consumer-Elektronik über Automobilanwendungen bis hin zu industriellen Steuerungen.
- Signalintegrität: Die präzise Fertigung der Kontakte und die stabile Gehäusekonstruktion tragen zur Aufrechterhaltung der Signalintegrität bei, was für hochfrequente oder empfindliche Signale unerlässlich ist.
Technische Spezifikationen und Konstruktionsmerkmale
Der MOLEX 530471010 ist eine 1×10-polige Stiftleiste, die zur PicoBlade Familie von Molex gehört. Diese Serie zeichnet sich durch ihre sehr geringe Bauhöhe und ihre kompakten Abmessungen aus, was sie ideal für Anwendungen macht, bei denen Platz ein kritischer Faktor ist. Die einzelnen Kontakte sind präzise gefertigt, um eine optimale elektrische Leitfähigkeit und mechanische Stabilität zu gewährleisten.
Die Stiftleisten sind für die Oberflächenmontage (SMT) konzipiert, was eine schnelle und effiziente Integration in automatisierten Fertigungsprozessen ermöglicht. Die Kontaktoberflächen sind in der Regel verzinnt oder vergoldet, um Korrosion zu widerstehen und eine geringe Übergangswiderstand über die gesamte Lebensdauer des Produkts zu gewährleisten. Die Polzahl von 10 Positionen bietet eine flexible Konfigurationsmöglichkeit für verschiedene Schaltungsdesigns.
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Molex |
| Serie | PicoBlade |
| Artikelnummer | 530471010 |
| Typ | Stiftleiste |
| Polzahl | 1×10 |
| Montageart | Oberflächenmontage (SMT) |
| Nennspannung | Typischerweise 125V AC/DC (je nach spezifischer Anwendung und Umgebungsbedingungen, genaue Spezifikationen im Datenblatt) |
| Nennstrom | Typischerweise bis zu 1A pro Kontakt (abhängig von der Temperatur und dem Leiterquerschnitt, genaue Spezifikationen im Datenblatt) |
| Betriebstemperaturbereich | Bis zu 105°C (kann variieren, bitte Datenblatt konsultieren) |
| Kontaktmaterial | Messinglegierung mit einer robusten Beschichtung (z.B. Zinn oder Gold) zur Korrosionsbeständigkeit und geringen Übergangswiderständen. |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. LCP oder PBT) zur Unterstützung von SMT-Lötprozessen und zur Sicherstellung mechanischer Stabilität. |
Anwendungsgebiete und Einsatzmöglichkeiten
Die MOLEX 530471010 Stiftleiste findet aufgrund ihrer kompakten Bauweise und hohen Zuverlässigkeit in einer Vielzahl von Elektroniksegmenten Anwendung. Ihre Fähigkeit, eine sichere elektrische Verbindung auf engstem Raum zu ermöglichen, macht sie zu einer bevorzugten Wahl für Ingenieure in folgenden Bereichen:
- Consumer Electronics: In Smartphones, Tablets, Wearables, Kameras und anderen tragbaren Geräten, wo jeder Millimeter Platz zählt. Sie werden für interne Verbindungen zwischen Motherboards, Displays und Sensoren eingesetzt.
- Automobilindustrie: Für Infotainmentsysteme, Fahrerassistenzsysteme (ADAS), Innenraumbeleuchtung und Steuergeräte, die oft in beengten Umgebungen verbaut sind. Die Robustheit der PicoBlade Serie ist hierbei ein entscheidender Vorteil.
- Medizintechnik: In Diagnosegeräten, tragbaren Patientenmonitoren, Infusionspumpen und anderen medizinischen Instrumenten, bei denen Zuverlässigkeit und Miniaturisierung von höchster Bedeutung sind.
- Industrielle Automation: Für kompakte Steuerungsmodule, Sensorik, Aktuatorik und Kommunikationsschnittstellen in industriellen Umgebungen, wo Platz oft begrenzt ist, aber eine stabile Verbindung erforderlich ist.
- Beleuchtungstechnik: In modernen LED-Leuchten und Lichtsteuerungssystemen, die kompakte und zuverlässige Verbindungen für Stromversorgung und Datenübertragung benötigen.
- Drucker und Peripheriegeräte: Zur Verbindung von internen Modulen und Schnittstellen in Druckern, Scannern und anderen Bürogeräten.
Die Fähigkeit, sowohl Signal- als auch Stromleitungen zu führen, macht sie zu einer universellen Lösung für viele Designherausforderungen. Die 1×10-polige Konfiguration bietet eine gute Balance zwischen Anzahl der Anschlüsse und der Flexibilität im Layout.
Qualität und Vertrauen: Das Molex-Versprechen
Molex ist ein weltweit führender Anbieter von Steckverbindern und elektronischen Komponenten. Mit jahrzehntelanger Erfahrung in der Entwicklung und Herstellung von Verbindungslösungen steht die Marke für höchste Qualität, Zuverlässigkeit und Innovation. Die MOLEX 530471010 Stiftleiste profitiert von dieser Expertise und wird unter strengen Qualitätskontrollen gefertigt, um sicherzustellen, dass sie den anspruchsvollen Anforderungen moderner Elektronik gerecht wird.
Die Verwendung hochwertiger Materialien, präzise Fertigungsprozesse und umfassende Tests garantieren, dass diese Stiftleiste auch unter extremen Bedingungen eine zuverlässige Performance liefert. Dies minimiert das Risiko von Ausfällen, erhöht die Lebensdauer des Endprodukts und reduziert somit Service- und Wartungskosten.
FAQ – Häufig gestellte Fragen zu MOLEX 530471010 – Molex Stiftleiste – PicoBlade – 1×10-polig – Stecker
Ist die MOLEX 530471010 Stiftleiste für hohe Ströme geeignet?
Die MOLEX 530471010 Stiftleiste ist für Signal- und geringe Stromanwendungen konzipiert. Der Nennstrom liegt typischerweise bei bis zu 1A pro Kontakt. Für Hochstromanwendungen sollten spezialisierte Steckverbinder in Betracht gezogen werden. Es ist immer ratsam, das spezifische Datenblatt für genaue Strombelastbarkeit unter Berücksichtigung der Umgebungstemperatur zu konsultieren.
Welche Art von Buchse wird für die MOLEX 530471010 Stiftleiste benötigt?
Diese Stiftleiste ist Teil der Molex PicoBlade Serie und ist kompatibel mit den entsprechenden PicoBlade Buchsen. Die genaue Artikelnummer der passenden Buchse hängt von der spezifischen Anwendung und den gewünschten Merkmalen ab (z.B. Anzahl der Pole, Kabelausführung).
Wie wird die MOLEX 530471010 Stiftleiste auf der Leiterplatte montiert?
Die MOLEX 530471010 ist eine Oberflächenmontage (SMT) Stiftleiste. Dies bedeutet, dass sie mit Hilfe von Lötprozessen direkt auf die Kupferpads einer Leiterplatte montiert wird. Dies ermöglicht eine automatisierte und effiziente Fertigung.
Kann die Stiftleiste extremen Temperaturen standhalten?
Die PicoBlade Serie ist für einen breiten Betriebstemperaturbereich ausgelegt, oft bis zu 105°C. Das Gehäusematerial ist so gewählt, dass es die SMT-Lötprozesse übersteht und auch unter thermischer Belastung stabil bleibt. Für spezifische Temperaturanforderungen empfiehlt sich die Überprüfung des technischen Datenblatts.
Welche Vorteile bietet die PicoBlade Serie gegenüber anderen Molex Steckverbindern?
Die PicoBlade Serie zeichnet sich primär durch ihre extrem kompakte Bauweise und sehr geringe Bauhöhe aus. Dies ist ideal für Anwendungen mit höchster Packungsdichte. Während andere Molex Serien für höhere Stromstärken, Robustheit oder spezielle Umgebungen ausgelegt sind, liegt der Fokus der PicoBlade auf Miniaturisierung.
Ist die MOLEX 530471010 Stiftleiste RoHS-konform?
Molex verpflichtet sich zur Einhaltung globaler Umweltvorschriften. Die meisten Molex Produkte, einschließlich der PicoBlade Serie, sind RoHS-konform, was bedeutet, dass sie keine schädlichen Substanzen wie Blei, Quecksilber oder Cadmium enthalten. Eine Bestätigung erfolgt in der Regel im Produkt-Datenblatt oder durch spezifische Konformitätserklärungen.
Wie wird die mechanische Stabilität der Verbindung gewährleistet?
Die Stiftleisten verfügen über eine präzise gefertigte Passform und das Gehäuse bietet mechanische Unterstützung. Bei der Paarung mit der entsprechenden Buchse entsteht eine sichere Verriegelung, die Vibrationen und mechanischen Belastungen widersteht. Die Robustheit der Kontakte und die Qualität des Gehäusematerials tragen ebenfalls zur Langlebigkeit der Verbindung bei.
