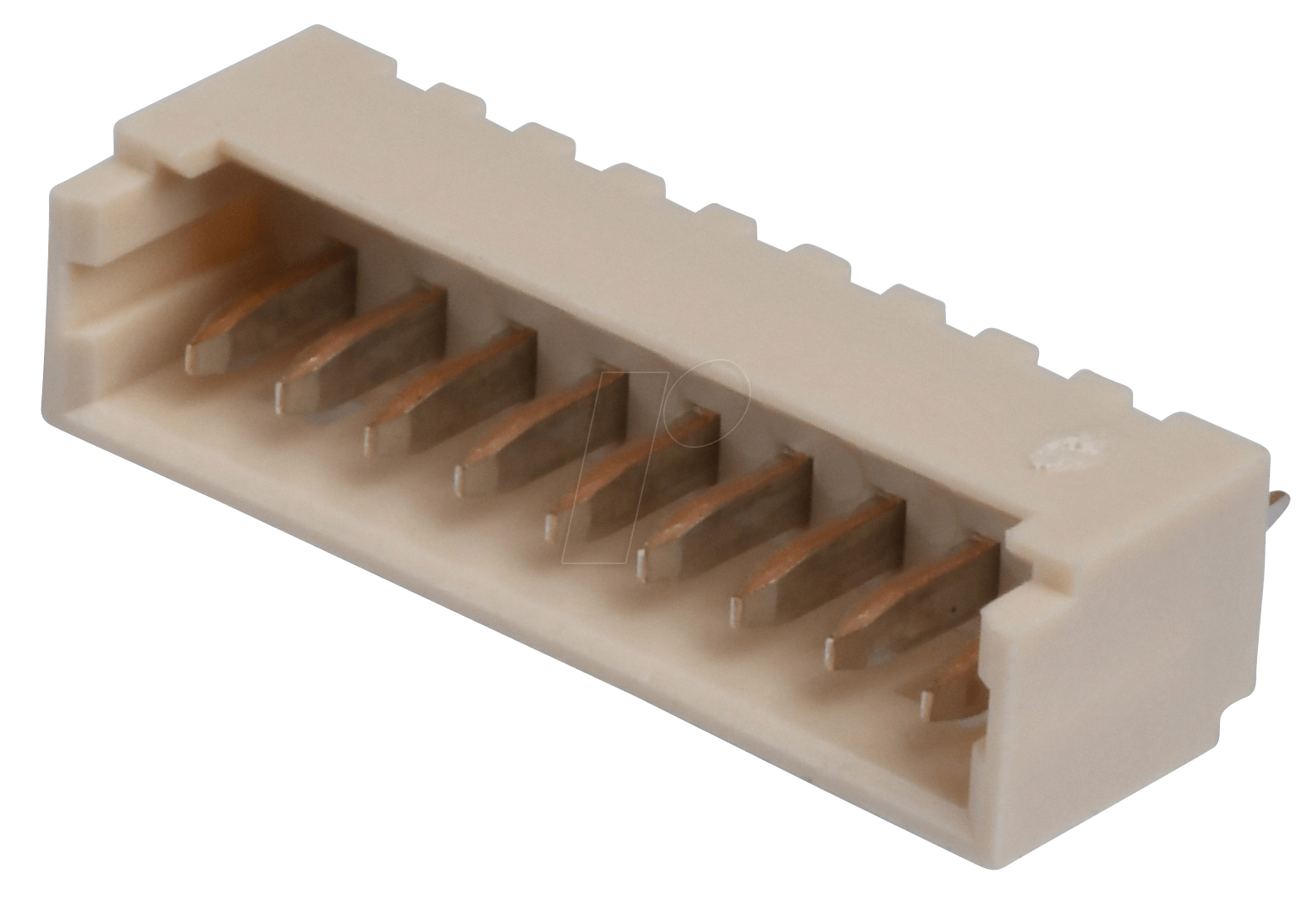

MOLEX 530470910 – Die Präzisionslösung für anspruchsvolle Steckverbindungen im PicoBlade-System
Wenn es um zuverlässige und kompakte elektrische Verbindungen geht, stehen Entwickler und Ingenieure oft vor der Herausforderung, Platzbeschränkungen mit höchsten Anforderungen an Signalintegrität und mechanische Stabilität zu vereinen. Der MOLEX 530470910, eine 1×9-polige Stiftleiste aus der renommierten PicoBlade-Serie, bietet hierfür die ideale Lösung. Entwickelt für Anwendungen, bei denen selbst kleinste Abmessungen kritisch sind, ermöglicht diese Komponente eine sichere und effiziente Signalübertragung in einer Vielzahl von elektronischen Geräten und Systemen.
Warum die Molex PicoBlade Stiftleiste 530470910 die überlegene Wahl ist
Im Gegensatz zu generischen Steckverbindern, die oft Kompromisse in Bezug auf Bauhöhe, Verriegelungsmechanismus oder Materialqualität eingehen, zeichnet sich die PicoBlade-Serie von Molex durch ihre herausragende Ingenieurskunst aus. Die 530470910 Stiftleiste ist speziell dafür konzipiert, den steigenden Bedarf an Miniaturisierung in der Elektronik zu decken, ohne dabei Abstriche bei der Zuverlässigkeit zu machen. Ihre optimierte Geometrie und die Verwendung hochwertiger Materialien gewährleisten eine dauerhafte und sichere Verbindung, selbst unter widrigen Umgebungsbedingungen.
Herausragende Merkmale der MOLEX 530470910 Stiftleiste
Die MOLEX 530470910 Stiftleiste repräsentiert Spitzenleistungen im Bereich der Steckverbindungstechnik:
- Kompaktes Design: Das PicoBlade-System ist bekannt für seine extrem niedrige Bauhöhe, was die Integration in flache Gehäuse und dicht bestückte Leiterplatten ermöglicht. Dies ist entscheidend für moderne, miniaturisierte elektronische Produkte.
- Robuster Verriegelungsmechanismus: Ein integriertes Rastsystem sorgt für eine sichere und vibrationsbeständige Verbindung. Dieses Merkmal verhindert unbeabsichtigtes Trennen der Verbindung und gewährleistet so die Stabilität des Systems.
- Hohe Kontaktzuverlässigkeit: Die präzise gefertigten Kontakte bieten geringe Übergangswiderstände und eine hohe Lebensdauer, selbst bei wiederholtem Stecken und Trennen.
- Vielseitige Anwendungsmöglichkeiten: Durch die Standardisierung innerhalb des PicoBlade-Systems ist die Kompatibilität mit einer breiten Palette von Gegensteckern gewährleistet, was die Flexibilität in der Systementwicklung erhöht.
- Qualitätsmaterialien: Molex setzt auf hochwertige Kunststoffe und Metalle, die eine Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen sicherstellen.
Technische Spezifikationen und Leistung
Die Molex PicoBlade 530470910 Stiftleiste ist das Ergebnis umfassender Forschung und Entwicklung, um den Anforderungen moderner Elektronik gerecht zu werden. Ihre Konstruktion ist auf maximale Effizienz und minimale Abmessungen ausgelegt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | Molex |
| Produktfamilie | PicoBlade |
| Artikelnummer | 530470910 |
| Typ | Stiftleiste (Header) |
| Anzahl der Kontakte | 9 |
| Reihenanzahl | 1 |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise LCP oder ähnliches für hervorragende thermische und elektrische Eigenschaften) |
| Kontaktmaterial | Kupferlegierung mit veredelter Oberfläche (z.B. verzinnt oder vergoldet für verbesserte Leitfähigkeit und Korrosionsbeständigkeit) |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch für diese Serie, abhängig von spezifischer Ausführung und Anwendung) |
| Nennstrom pro Kontakt | Abhängig von Leiterbahnbreite und Umgebungstemperatur, typischerweise im Bereich von 1A bis 3A für PicoBlade-Systeme bei korrekter Auslegung. |
| Nennspannung | Abhängig von Isolationsabstand und Umgebungsbedingungen, typischerweise bis zu 125V AC/DC. |
| Montageart | Through-Hole (THT) für direkte Montage auf der Leiterplatte. |
| Bauhöhe | Sehr niedrig, charakteristisch für die PicoBlade-Serie zur Maximierung der Packungsdichte. |
| Verriegelungsmechanismus | Integrierte mechanische Verriegelung zur Sicherung der Verbindung gegen Vibrationen und Stoßbelastung. |
| Einsatzgebiete | Automobilindustrie, Konsumgüter, Medizintechnik, Industrieautomation, Telekommunikation – überall dort, wo kompakte und zuverlässige Verbindungen gefragt sind. |
Anwendungsbereiche und Vorteile in der Praxis
Die MOLEX 530470910 Stiftleiste ist nicht nur ein Bauteil, sondern eine Schlüsselkomponente, die die Leistungsfähigkeit und Zuverlässigkeit von elektronischen Systemen maßgeblich beeinflusst. Ihre geringe Bauhöhe ermöglicht die Entwicklung von extrem flachen Geräten, wie z.B. Thin-Client-Systemen, mobilen Medizingeräten oder kompakten Steuerungen in der Automobilindustrie, wo jeder Millimeter zählt. Die integrierte Verriegelung minimiert das Risiko von Verbindungsunterbrechungen, was besonders in Umgebungen mit hohen Vibrationsbelastungen, wie sie im Transportwesen oder in der Industrie vorkommen, von unschätzbarem Wert ist.
Die hohe Kontaktqualität, gewährleistet durch präzise Fertigung und hochwertige Materialien, sorgt für eine stabile Signalübertragung über einen langen Zeitraum. Dies ist entscheidend für Anwendungen, die eine hohe Datenintegrität erfordern, wie z.B. in der Telekommunikation oder bei der Übertragung von Sensorsignalen. Die Durchsteckmontage (Through-Hole) bietet eine robuste mechanische Befestigung auf der Leiterplatte, die höheren Belastungen standhält als rein oberflächenmontierte Alternativen.
Semantische Tiefe und technische Ausführung
Die MOLEX 530470910 Stiftleiste integriert sich nahtlos in die gesamte PicoBlade-Produktfamilie. Diese Familienzugehörigkeit impliziert eine durchgängige Designphilosophie, die auf Kompatibilität und Leistung ausgelegt ist. Die Verwendung von hochtemperaturbeständigen Kunststoffen wie LCP (Liquid Crystal Polymer) oder PBT (Polybutylene Terephthalate) in der Gehäusekonstruktion ist ein Indikator für die Eignung des Steckverbinders für bleifreie Lötprozesse bei erhöhten Temperaturen, wie sie im modernen Elektronik-Manufacturing üblich sind. Gleichzeitig gewährleisten diese Materialien eine hohe mechanische Festigkeit und gute dielektrische Eigenschaften.
Die Kontaktoberfläche spielt eine entscheidende Rolle für die elektrische Leistung und Lebensdauer. Typischerweise sind diese Kontakte mit einer Hartgoldschicht über einer Nickelschicht versehen. Die Hartgoldschicht (z.B. 0.8 µm oder mehr) bietet hervorragenden Schutz gegen Korrosion und Verschleiß, was für Anwendungen mit häufigen Steckzyklen oder aggressiver Umgebung unerlässlich ist. Die darunterliegende Nickelschicht (z.B. 2.5 µm oder mehr) dient als Diffusionsbarriere und sorgt für eine gute Lötbarkeit.
Die 1×9-polige Konfiguration ist eine gängige Wahl für eine Vielzahl von Schnittstellen, wo eine geordnete und logische Signalzuführung benötigt wird. Die kompakte Pitch-Größe, charakteristisch für PicoBlade, ermöglicht eine hohe Kontaktdichte auf minimalem Raum, was die Leiterplattenfläche optimiert. Dies ist ein direkter Beitrag zur Reduzierung der Gesamtkosten und zur Verbesserung des elektromagnetischen Designs durch kürzere Signalwege.
FAQs – Häufig gestellte Fragen zu MOLEX 530470910 – Molex Stiftleiste – PicoBlade – 1×9-polig – Stecker
Was ist der Hauptvorteil des PicoBlade-Systems gegenüber anderen Steckverbindern?
Der Hauptvorteil des PicoBlade-Systems, zu dem auch die MOLEX 530470910 Stiftleiste gehört, liegt in seiner extrem niedrigen Bauhöhe und der integrierten Verriegelungsfunktion. Dies ermöglicht die Entwicklung von sehr kompakten Geräten und gewährleistet gleichzeitig eine sichere und vibrationsbeständige Verbindung, die bei vielen Standardsteckverbindern fehlt.
Ist die MOLEX 530470910 Stiftleiste mit anderen Molex-Produktfamilien kompatibel?
Die MOLEX 530470910 ist Teil der PicoBlade-Familie. Sie ist für die Verwendung mit passenden PicoBlade-Gegensteckern konzipiert. Die Kompatibilität mit anderen, nicht PicoBlade-definierten Produktfamilien ist in der Regel nicht gegeben und erfordert die Prüfung spezifischer Schnittstellen.
Welche Arten von Anwendungen sind für die MOLEX 530470910 Stiftleiste am besten geeignet?
Die Stiftleiste eignet sich hervorragend für Anwendungen, die eine hohe Kontaktdichte auf kleinem Raum erfordern und bei denen Zuverlässigkeit unter Vibrationen wichtig ist. Typische Einsatzbereiche sind unter anderem Unterhaltungselektronik, Automotive-Anwendungen, Medizintechnik und industrielle Steuerungen, wo kompakte Bauweise und sichere Verbindungen von zentraler Bedeutung sind.
Welche Art von Lötverfahren kann für die Montage der MOLEX 530470910 Stiftleiste verwendet werden?
Aufgrund der hohen thermischen Beständigkeit der verwendeten Gehäusematerialien ist die MOLEX 530470910 Stiftleiste für gängige Lötverfahren wie Wellenlöten oder Reflow-Löten bei bleifreien Prozessen geeignet. Die genauen Löttemperaturprofile sollten jedoch immer gemäß den Empfehlungen des Herstellers und den Spezifikationen der Leiterplatte befolgt werden.
Wie beeinflusst die integrierte Verriegelung die Zuverlässigkeit der Verbindung?
Die integrierte Verriegelung der MOLEX 530470910 Stiftleiste (und anderer PicoBlade-Steckverbinder) bietet einen erheblichen Vorteil gegenüber Steckverbindern ohne Verriegelungsmechanismus. Sie verhindert ein unbeabsichtigtes Trennen der Verbindung, selbst unter mechanischer Beanspruchung wie Vibrationen oder Stößen. Dies erhöht die Systemstabilität und reduziert das Risiko von Ausfällen erheblich.
Was bedeutet die Spezifikation „1×9-polig“ genau?
Die Angabe „1×9-polig“ bedeutet, dass die Stiftleiste in einer einzigen Reihe angeordnet ist und insgesamt neun einzelne Kontakte (Pins) besitzt. Dies ist eine gängige Konfiguration für viele Schnittstellen und erlaubt eine strukturierte Zuweisung von Signalen.
Bietet Molex auch passende Gegenstecker für die MOLEX 530470910 Stiftleiste an?
Ja, Molex bietet eine breite Palette an passenden Gegensteckern für die PicoBlade-Produktfamilie an. Die MOLEX 530470910 Stiftleiste ist darauf ausgelegt, mit spezifischen PicoBlade-Buchsensteckern (Crimp- oder IDC-Anschlusstechnik, je nach Modell) eine vollständige und zuverlässige Steckverbindung zu bilden.
