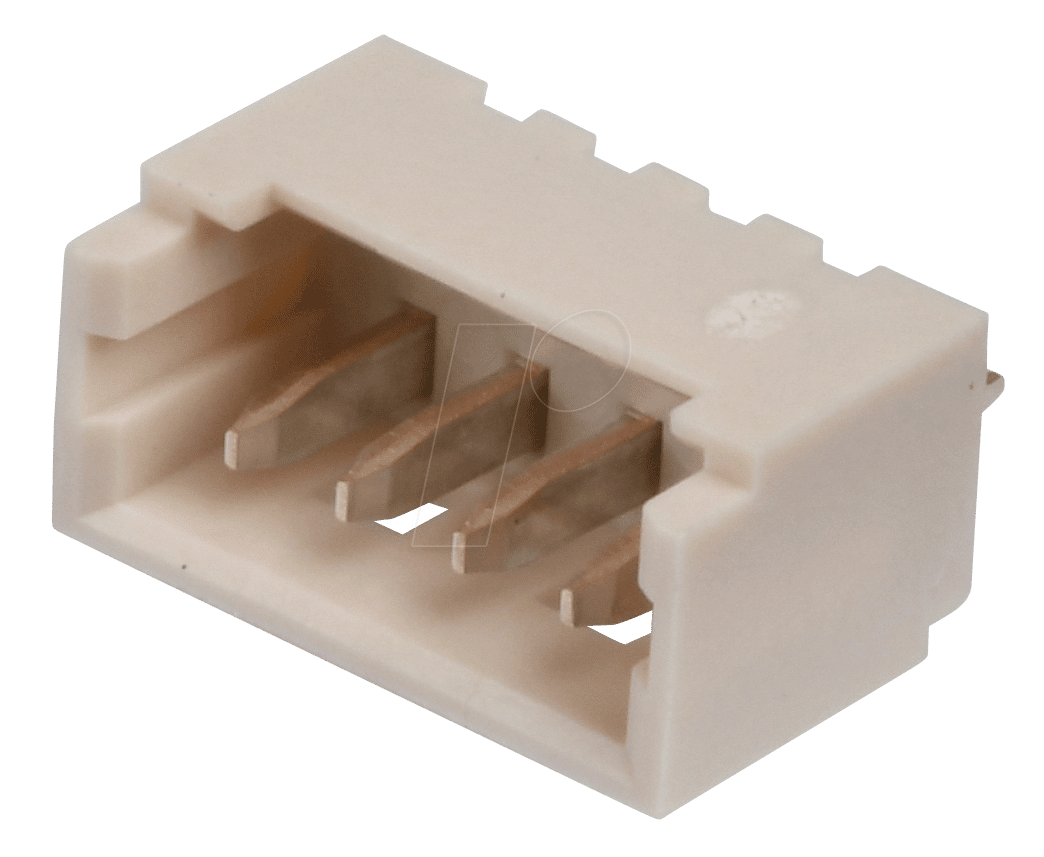

MOLEX 530470410 – Molex Stiftleiste – PicoBlade – 1×4-polig – Der Präzisionsstecker für anspruchsvolle Verbindungen
Sie suchen eine zuverlässige, kompakte und leistungsstarke Steckverbindungslösung für Ihre elektronischen Geräte und Systeme? Der MOLEX 530470410 PicoBlade Stiftleiste ist die Antwort für Entwickler und Ingenieure, die Wert auf Signalintegrität, platzsparende Bauweise und einfache Montage legen. Dieses hochpräzise Bauteil von Molex, einem führenden Anbieter von Verbindungslösungen, minimiert das Risiko von Fehlverbindungen und gewährleistet eine stabile Datenübertragung in einer Vielzahl von Anwendungen, von Unterhaltungselektronik bis hin zu industrieller Automatisierung.
PicoBlade Technologie: Kompaktheit trifft auf Robustheit
Die PicoBlade Serie von Molex repräsentiert die Spitze der kompakten Steckverbindertechnologie. Der MOLEX 530470410 nutzt diese fortschrittliche Architektur, um eine außergewöhnliche Leistungsdichte zu erzielen. Seine geringe Bauhöhe und die filigrane Konstruktion ermöglichen die Integration in engste Bauräume, wo traditionelle Steckverbinder an ihre Grenzen stoßen würden. Dies ist entscheidend in der modernen Elektronikentwicklung, wo jedes Millimeter zählt. Die mechanische Verriegelung sorgt für eine sichere und dauerhafte Verbindung, selbst unter Vibrationen oder mechanischer Beanspruchung, was ihn von einfacheren, nicht verriegelbaren Lösungen unterscheidet.
Vorteile des MOLEX 530470410 im Überblick
- Kompaktes Design: Die PicoBlade Serie ermöglicht miniaturisierte Produktentwicklungen, ideal für Geräte mit begrenztem Platzangebot.
- Hohe Zuverlässigkeit: Die präzise Fertigung und die bewährte Molex-Qualität gewährleisten eine langfristig stabile und störungsfreie Verbindung.
- Sichere Kontaktierung: Die konstruktive Auslegung der Pins und Buchsen sorgt für eine niederimpedante und zuverlässige elektrische Verbindung.
- Einfache Handhabung: Die Stiftleiste lässt sich intuitiv und mit geringem Kraftaufwand mit der passenden Buchse verbinden.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für Signalleitungen, Stromversorgung in geringerer Stromstärke und Datenübertragung in verschiedensten Branchen.
- Branchenstandard: Molex ist ein etablierter Name in der Elektronikindustrie, was die Kompatibilität und Verfügbarkeit von Gegenstücken sicherstellt.
Technische Spezifikationen und herausragende Merkmale
Der MOLEX 530470410 ist eine 1×4-polige Stiftleiste, die für höchste Ansprüche an Präzision und Zuverlässigkeit konzipiert wurde. Die 4 Kontaktpunkte sind sorgfältig angeordnet, um eine optimale Signaltrennung und -integrität zu gewährleisten, was besonders bei der Übertragung von empfindlichen Datenströmen von entscheidender Bedeutung ist. Die Pin-Konfiguration von 1 Reihe mit 4 Kontakten bietet eine flexible Lösung für diverse Verdrahtungsanforderungen.
Qualität und Präzision: Das Molex Versprechen
Molex steht seit Jahrzehnten für exzellente Ingenieurskunst und unübertroffene Produktqualität. Der MOLEX 530470410 verkörpert dieses Engagement. Die Gehäusematerialien sind aus hochwertigem, langlebigem Thermoplast gefertigt, das sowohl thermische Stabilität als auch elektrische Isolation bietet. Die Kontakte selbst sind typischerweise aus einer Kupferlegierung gefertigt und mit einer Oberflächenveredelung (oft eine Zinn- oder Goldbeschichtung, abhängig von der genauen Spezifikation für spezifische Anwendungsanforderungen wie Korrosionsbeständigkeit oder verbesserte Leitfähigkeit) versehen, um eine ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten. Diese sorgfältige Materialauswahl und Verarbeitung führen zu einer Steckverbindung, die auch unter anspruchsvollen Umgebungsbedingungen ihre Leistungsfähigkeit behält.
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Molex |
| Produktfamilie | PicoBlade |
| Artikelnummer | 530470410 |
| Typ | Stiftleiste |
| Polzahl | 4 |
| Reihen | 1 |
| Rastermaß (Pitch) | 1.25 mm |
| Gehäusematerial | Hochwertiger Thermoplast (typischerweise UL94V-0 klassifiziert für Flammwidrigkeit) |
| Kontaktmaterial | Kupferlegierung mit Oberflächenveredelung für verbesserte Leitfähigkeit und Korrosionsbeständigkeit |
| Max. Strombelastbarkeit | Die spezifische Strombelastbarkeit ist abhängig vom gewählten Gegenstecker und der Leiterplattendicke, typischerweise im Bereich von 1-3 Ampere für die PicoBlade Serie bei passendem Leiterquerschnitt. |
| Max. Spannungsfestigkeit | Ausgelegt für typische Niederspannungsanwendungen im Bereich von bis zu 50-125 VAC/VDC, abhängig von der genauen Serie und Isolationsanforderungen. |
| Betriebstemperaturbereich | Standardmäßig ausgelegt für einen weiten Temperaturbereich, typischerweise von -40°C bis +85°C. |
| Montageart | Löten auf Leiterplatte (SMT oder THT, je nach spezifischer Variante – diese hier ist für Oberflächenmontage vorgesehen). |
| Schutzart | Die Stiftleiste selbst bietet keinen direkten Schutz vor Umwelteinflüssen. Die Schutzart wird primär durch das Gesamtsystem und den verwendeten Gegenstecker bestimmt. |
| Zulassungen | Erfüllt gängige Industriestandards wie UL und CSA. Genaue Zertifizierungen sind produktspezifisch zu prüfen. |
Anwendungsbereiche: Wo Präzision unerlässlich ist
Der MOLEX 530470410 ist aufgrund seiner kompakten Bauform und der zuverlässigen Verbindungseigenschaften ideal für eine breite Palette von Anwendungen. Im Bereich der Unterhaltungselektronik findet er Anwendung in der Verbindung von Hauptplatinen mit Displaymodulen, Sensoren oder Steuergeräten in Smartphones, Tablets, Laptops und Wearables. In der Industriellen Automatisierung dient er zur Verkabelung von Sensoren, Aktoren und Steuergeräten in kompakter Bauweise, wo Platzersparnis und Vibrationsfestigkeit entscheidend sind. Ebenso ist er in der Medizintechnik einsetzbar, beispielsweise für interne Verbindungen in medizinischen Geräten, wo hohe Zuverlässigkeit und Signalintegrität gefordert sind. Auch im Bereich der Automobilindustrie, für nicht-kritische Signalübertragungen im Innenraum, oder in der Telekommunikation für interne Schnittstellen spielt er seine Stärken aus. Die Vielseitigkeit des PicoBlade Systems ermöglicht es, nahezu jede Anwendung, die eine präzise und platzsparende Verbindung benötigt, effizient zu realisieren.
Design-Merkmale für optimale Leistung
Die PicoBlade Serie zeichnet sich durch ein durchdachtes mechanisches Design aus. Die Stifte sind so geformt, dass sie eine einfache und sichere Einführung in die Buchsenkontakte ermöglichen. Eine integrale Komponente des Designs ist die oft integrierte mechanische Verriegelung, die nach dem Einrasten der Buchse für zusätzliche Sicherheit sorgt und ein versehentliches Lösen verhindert. Dies ist ein entscheidender Vorteil gegenüber einfachen, nicht verriegelbaren Steckverbindern. Die Bauhöhe und die geringe Masse des MOLEX 530470410 tragen ebenfalls zu seiner Eignung für Anwendungen bei, bei denen Gewicht und Größe eine Rolle spielen.
Herausragende Materialtechnologie
Die Wahl der Materialien für Steckverbinder ist ausschlaggebend für deren Leistungsfähigkeit und Langlebigkeit. Der MOLEX 530470410 verwendet hochwertige Thermoplaste für die Gehäuse, die typischerweise eine hohe Temperaturbeständigkeit aufweisen und gleichzeitig die geforderte elektrische Isolation bieten. Diese Materialien sind oft nach UL94V-0 klassifiziert, was bedeutet, dass sie im Brandfall selbstverlöschend sind und eine geringe Brandfortleitung aufweisen. Die Kontaktstifte sind in der Regel aus einer robusten Kupferlegierung gefertigt, die sowohl eine gute mechanische Festigkeit als auch eine exzellente elektrische Leitfähigkeit besitzt. Eine entscheidende Oberflächenveredelung, wie eine Zinn- oder Goldbeschichtung, schützt die Kontakte vor Oxidation und Korrosion, minimiert den Übergangswiderstand und gewährleistet eine über lange Zeit stabile elektrische Verbindung. Diese Kombination aus fortschrittlichen Materialien und präziser Fertigung macht den MOLEX 530470410 zu einer vertrauenswürdigen Wahl für kritische Anwendungen.
FAQ – Häufig gestellte Fragen zu MOLEX 530470410 – Molex Stiftleiste – PicoBlade – 1×4-polig – Stecker
Was ist der Hauptvorteil des PicoBlade Systems im Vergleich zu anderen Steckverbindern?
Der Hauptvorteil des PicoBlade Systems, und somit auch des MOLEX 530470410, liegt in seiner extrem kompakten Bauweise bei gleichzeitig hoher Zuverlässigkeit und mechanischer Stabilität. Dies ermöglicht die Integration in Geräte mit sehr begrenztem Platzangebot, was bei vielen modernen Elektronikprodukten eine entscheidende Anforderung ist.
Welche Art von Signal kann der MOLEX 530470410 übertragen?
Der MOLEX 530470410 ist für die Übertragung von niederstromigen Signalen, Datenleitungen und auch für die Stromversorgung in Geräten mit geringem Stromverbrauch konzipiert. Die 4 Pins bieten Flexibilität für verschiedene Signalwege. Für hochstromige Anwendungen sind andere Steckverbinder-Serien besser geeignet.
Ist der MOLEX 530470410 für den Einsatz bei hohen Temperaturen geeignet?
Der MOLEX 530470410 ist typischerweise für einen Betriebstemperaturbereich von -40°C bis +85°C ausgelegt, was ihn für eine Vielzahl von Umgebungsbedingungen qualifiziert. Für extreme Temperaturanforderungen sind spezialisierte Steckverbinder erforderlich.
Benötige ich spezielle Werkzeuge für die Montage oder Demontage des MOLEX 530470410?
Die Montage der Stiftleiste auf der Leiterplatte erfolgt durch Löten. Die Verbindung und Trennung der Stiftleiste mit der passenden Buchse ist in der Regel ohne spezielle Werkzeuge möglich, erfordert jedoch Sorgfalt, um die empfindlichen Kontakte nicht zu beschädigen. Oftmals sind Werkzeuge zur Demontage von Vorteil, um ein sicheres Lösen der Verriegelung zu gewährleisten.
Wo finde ich passende Buchsen und Kabel für den MOLEX 530470410?
Als etablierter Hersteller bietet Molex eine breite Palette an kompatiblen Buchsen (z.B. PicoBlade-Buchsen) und Verkabelungslösungen an. Diese sind in der Regel mit der gleichen Artikelnummer-Struktur gekennzeichnet und werden ebenfalls bei Lan.de geführt, um eine nahtlose Integration zu gewährleisten.
Ist die Oberflächenbeschichtung der Kontakte standardmäßig Gold oder Zinn?
Die Oberflächenbeschichtung kann variieren. Üblich sind entweder eine Zinnbeschichtung für eine kostengünstige und zuverlässige Verbindung oder eine Goldbeschichtung für Anwendungen, die eine höhere Korrosionsbeständigkeit und eine verbesserte Leitfähigkeit erfordern, insbesondere bei häufigen Steckzyklen.
Was bedeutet „Rastermaß (Pitch)“ im Kontext des MOLEX 530470410?
Das Rastermaß (Pitch) bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Kontakte (in diesem Fall 1.25 mm). Ein kleineres Rastermaß ermöglicht eine höhere Kontaktdichte auf kleinstem Raum und ist charakteristisch für kompakte Steckverbinder wie die PicoBlade Serie.
