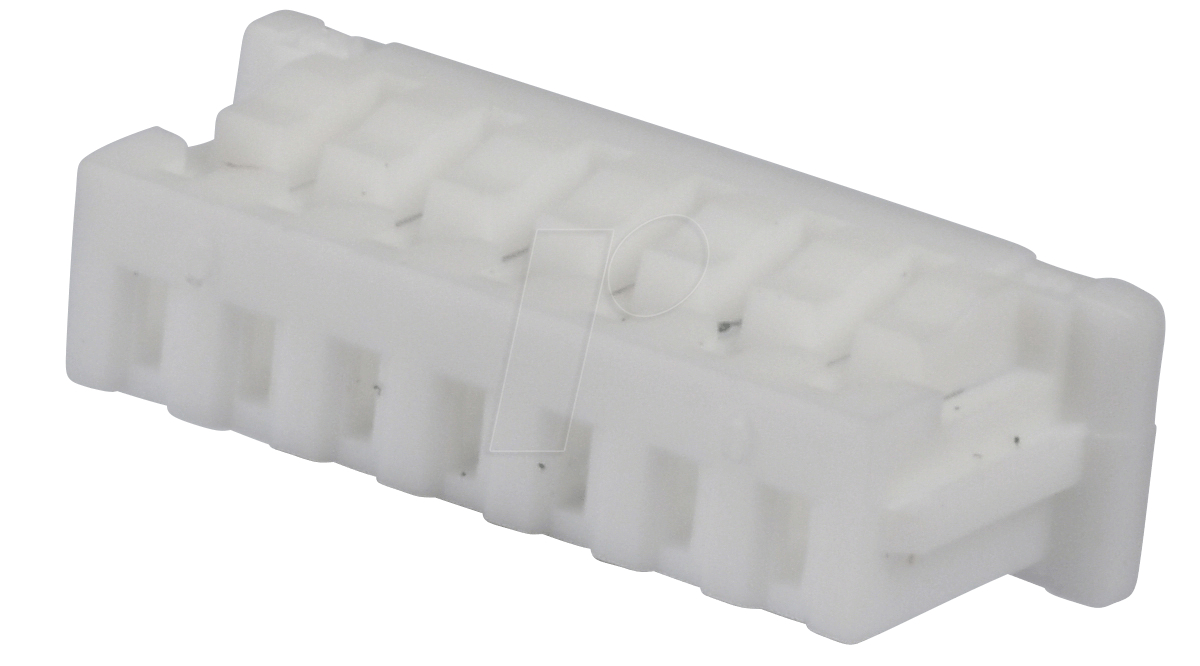

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: Das Molex PicoBlade Crimpgehäuse 510210700
Für Ingenieure, Entwickler und Maker, die auf zuverlässige und kompakte Steckverbindungen in ihren elektronischen Systemen angewiesen sind, bietet das Molex PicoBlade Crimpgehäuse 510210700 eine herausragende Lösung. Dieses 1×7-polige Buchsengehäuse schließt die Lücke zwischen kleinsten Bauteilgrößen und der Notwendigkeit robuster, sicherer Verbindungen, die auch unter anspruchsvollen Bedingungen Bestand haben. Es ist die ideale Wahl für alle, die eine qualitativ hochwertige und platzsparende Konnektivitätslösung für Anwendungen mit begrenztem Raum suchen.
Das PicoBlade System: Kompaktheit trifft auf Robustheit
Das Molex PicoBlade System repräsentiert einen Meilenstein in der Miniaturisierung von Steckverbindern, ohne Kompromisse bei Leistung und Zuverlässigkeit einzugehen. Im Gegensatz zu vielen konventionellen Steckverbindern, die entweder groß und sperrig sind oder eine geringe mechanische Stabilität aufweisen, kombiniert PicoBlade beides: eine extrem geringe Bauhöhe und -breite mit einer soliden Verriegelungsmechanik. Das 510210700 Crimpgehäuse ist hierbei ein zentraler Bestandteil, der die sichere Aufnahme von bis zu sieben einzelnen Litzen ermöglicht und eine definierte Anordnung der Kontakte gewährleistet. Diese Eigenschaft ist entscheidend für dichte Leiterplattenlayouts und den Einsatz in Geräten, bei denen jeder Millimeter zählt.
Überlegene Leistung und Zuverlässigkeit im Detail
Die Überlegenheit des Molex PicoBlade Crimpgehäuses 510210700 gegenüber einfacheren oder weniger spezialisierten Alternativen liegt in mehreren Kernaspekten:
- Kompaktes Design: Mit seiner extrem geringen Bauhöhe und dem schmalen Profil ist das PicoBlade-System ideal für Anwendungen mit sehr begrenztem Bauraum, wie z.B. in kleinen tragbaren Geräten, medizinischer Ausrüstung oder kompakten Konsumerelektronikprodukten.
- Robuste Verriegelung: Das Gehäuse verfügt über eine integrierte mechanische Verriegelung, die ein versehentliches Trennen der Verbindung verhindert. Dies gewährleistet eine hohe Signalintegrität und Zuverlässigkeit, selbst bei Vibrationen oder mechanischer Beanspruchung.
- Hohe Kontaktanzahl in kleinem Formfaktor: Mit 7 Kontakten auf kleinstem Raum ermöglicht das Gehäuse eine effiziente Verkabelung und Signalverteilung, was den Montageaufwand und die Komplexität von Schaltkreisen reduziert.
- Hochwertige Materialien: Gefertigt aus technischen Kunststoffen, die für ihre Langlebigkeit, elektrische Isolationseigenschaften und Beständigkeit gegenüber Umwelteinflüssen bekannt sind, garantiert das Molex-Gehäuse eine lange Lebensdauer und zuverlässige Funktion.
- Standardisierte Technologie: Als Teil des etablierten Molex-Produktportfolios profitiert das PicoBlade-System von jahrzehntelanger Erfahrung in der Entwicklung und Fertigung von Steckverbindern. Dies bedeutet eine hohe Stückkonstanz, geprüfte Qualität und eine breite Verfügbarkeit.
Technische Spezifikationen des MOLEX 510210700 Crimpgehäuses
Um die Entscheidung für das Molex PicoBlade Crimpgehäuse 510210700 zu untermauern, hier eine detaillierte Übersicht seiner Eigenschaften:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Produktfamilie | PicoBlade |
| Artikelnummer | 510210700 |
| Typ | Crimpgehäuse, Buchse |
| Anzahl der Positionen | 7 |
| Anzahl der Reihen | 1 |
| Rastermaß | 1.00 mm |
| Montageart des Gehäuses | Frei verlegbar (für Crimpkontakte) |
| Material des Gehäuses | Hochtemperatur-Nylon (PA) mit UL94V-0 Klassifizierung für Flammwidrigkeit. Bietet exzellente elektrische Isolation, mechanische Stabilität und Beständigkeit gegenüber chemischen Einflüssen. |
| Farbe des Gehäuses | Natur (oft weißlich oder hellgrau, je nach spezifischem Compound) – ermöglicht einfache optische Inspektion und gute Kompatibilität mit verschiedenen Designanforderungen. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +85°C. Dieser breite Temperaturbereich ermöglicht den Einsatz in einer Vielzahl von Umgebungsbedingungen, von kalten Lagerhäusern bis zu warmen Betriebsumgebungen. |
| Nennspannung | Die Nennspannung hängt von den verwendeten Kontakten und der Litzenisolierung ab, ist aber typischerweise für niedrige bis mittlere Spannungsanwendungen im Elektronikbereich ausgelegt (z.B. bis 125V AC/DC, abhängig von Umweltbedingungen und Zertifizierungen). |
| Nennstrom | Der Nennstrom ist ebenfalls stark von den verwendeten Kontakten und der Litzenstärke abhängig. Für das PicoBlade-System liegt dieser typischerweise im Bereich von 1A bis 2A pro Kontakt. |
| Verriegelungsmechanismus | Integrierte mechanische Klickverriegelung zur Sicherung der Verbindung. Bietet eine deutliche taktile Rückmeldung beim Einrasten und verhindert ein unbeabsichtigtes Lösen. |
| Anwendungsszenarien | Ideal für Signal- und Stromversorgungsverbindungen in Smartphones, Tablets, Wearables, medizinischen Geräten, industriellen Steuerungen, Automobilanwendungen (Innenraum) und genereller Miniatur-Elektronik, wo Platz und Zuverlässigkeit entscheidend sind. |
Präzision in der Fertigung: Die Semantik hinter dem Design
Die Konstruktion des Molex PicoBlade Crimpgehäuses 510210700 ist ein Paradebeispiel für angewandte Ingenieurskunst im Bereich der Konnektivitätstechnik. Jedes Detail ist darauf ausgelegt, Funktionalität und Zuverlässigkeit zu maximieren. Das 1.00 mm Rastermaß ist ein Standard in der Miniaturisierung, der es ermöglicht, eine hohe Kontaktdichte auf kleinstem Raum zu realisieren. Die präzise Ausgestaltung der Kontaktaufnahmen im Gehäuse stellt sicher, dass die passenden Molex 50058 Serie Crimpsteckkontakte korrekt positioniert werden, um eine sichere elektrische und mechanische Verbindung zu gewährleisten. Die Wahl von Hochtemperatur-Nylon (PA) als Gehäusematerial ist nicht zufällig: Es bietet nicht nur die notwendige elektrische Isolation, sondern auch eine gute mechanische Festigkeit und eine beachtliche Temperaturbeständigkeit. Die UL94V-0 Klassifizierung unterstreicht die Einhaltung von Sicherheitsstandards, besonders wichtig in vielen Konsumgütern und industriellen Umgebungen, wo Brandschutz eine kritische Anforderung ist. Die integrierte Verriegelung, oft als „positive lock“ bezeichnet, ist ein entscheidendes Merkmal, das dem Nutzer eine eindeutige Bestätigung des korrekten Zusammensteckens gibt und die Verbindung auch unter Vibrationen oder Zugbelastung sicher hält. Dieses Detail unterscheidet PicoBlade von einfachen „Steckern“ und positioniert es als eine Systemlösung für anspruchsvolle Applikationen.
Anwendungsfelder: Wo das PicoBlade 510210700 glänzt
Das Molex PicoBlade Crimpgehäuse 510210700 ist konzipiert für eine breite Palette von Anwendungen, bei denen Platzersparnis, Zuverlässigkeit und eine saubere Signalübertragung im Vordergrund stehen:
- Unterhaltungselektronik: Perfekt für die interne Verkabelung von Smartphones, Tablets, Laptops, Wearables (Smartwatches, Fitness-Tracker), drahtlosen Kopfhörern und anderen kompakten mobilen Geräten.
- Medizintechnik: In tragbaren medizinischen Geräten, Monitoren, und Überwachungssystemen, wo zuverlässige und sichere Verbindungen unter hygienischen Gesichtspunkten unerlässlich sind.
- Industrielle Automatisierung: Zur Verkabelung von Sensoren, Aktoren und kompakten Steuerungsmodulen in industriellen Schaltschränken oder eingebetteten Systemen.
- Automobilindustrie: Insbesondere im Bereich des Infotainments, der Innenraumbeleuchtung und für Sensorik im Fahrzeuginnenraum, wo es auf kompakte und vibrationsfeste Verbindungen ankommt.
- Haushaltsgeräte: In modernen, platzsparenden Haushaltsgeräten für die interne Signal- und Stromverteilung.
- Test- und Messtechnik: Für kompakte Prüfaufbauten und Messgeräte, bei denen eine hohe Dichte an Anschlüssen benötigt wird.
FAQ – Häufig gestellte Fragen zu MOLEX 510210700 – Molex Crimpgehäuse – PicoBlade – 1×7-polig – Buchse
Wie werden die Kontakte im MOLEX 510210700 Crimpgehäuse befestigt?
Das MOLEX 510210700 ist ein Crimpgehäuse. Das bedeutet, dass die einzelnen Drähte einer Litze zuerst mit separaten Crimpsteckkontakten (z.B. Molex 50058 Serie) verpresst werden. Anschließend werden diese vorkonfektionierten Kontakte von der Rückseite in die Kammern des Gehäuses eingeführt, bis sie hörbar einrasten und eine sichere Verbindung bilden.
Welche Art von Kabeln oder Litzen kann ich mit dem MOLEX 510210700 verwenden?
Das Gehäuse ist für die Aufnahme von Litzen mit einem spezifischen AWG-Bereich (American Wire Gauge) ausgelegt, der üblicherweise im Bereich von AWG 26 bis AWG 32 liegt, um die kompakte Bauform zu gewährleisten. Die Auswahl der Litze hängt auch vom benötigten Strom und den mechanischen Anforderungen ab. Es wird empfohlen, die spezifischen Vorgaben des Kontaktherstellers zu beachten.
Ist das MOLEX 510210700 wasserdicht oder staubgeschützt?
Das Standard-PicoBlade-Gehäuse ist nicht speziell für hohe IP-Schutzklassen (International Protection) wie wasserdicht oder staubgeschützt konzipiert. Es bietet eine grundlegende Isolation und Schutz gegen das Berühren der Kontakte, ist aber nicht für den Einsatz in Umgebungen mit starker Feuchtigkeit oder Staubentwicklung ohne zusätzliche Maßnahmen gedacht.
Was bedeutet das 1.00 mm Rastermaß für meine Anwendung?
Das 1.00 mm Rastermaß gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein kleineres Rastermaß wie 1.00 mm ermöglicht eine sehr hohe Kontaktdichte auf kleinstem Raum, was es ideal für Anwendungen mit begrenztem Bauraum macht, bei denen viele Signale oder Stromversorgungen geführt werden müssen.
Bietet Molex auch die passenden Stecker (Header) für das 510210700 Buchsengehäuse an?
Ja, Molex bietet eine breite Palette von passenden Steckern (Header) für die PicoBlade-Serie an, sowohl für Einlöt- als auch für Oberflächenmontage (SMT). Diese sind oft in verschiedenen Bauformen und mit unterschiedlichen Pin-Anzahlen erhältlich, um eine vollständige Steckverbindungslösung zu ermöglichen.
Aus welchem Material ist das MOLEX 510210700 Gehäuse gefertigt und welche Vorteile hat das?
Das Gehäuse ist typischerweise aus einem Hochtemperatur-Nylon-Kunststoff (PA) gefertigt. Dieses Material bietet eine ausgezeichnete elektrische Isolation, mechanische Stabilität, Flammwidrigkeit (oft UL94V-0 klassifiziert) und Beständigkeit gegenüber vielen Chemikalien. Diese Eigenschaften gewährleisten Langlebigkeit und Zuverlässigkeit unter verschiedenen Betriebsbedingungen.
Kann ich das MOLEX 510210700 Gehäuse für hohe Ströme verwenden?
Das PicoBlade-System ist primär für Signalübertragung und niedrige bis mittlere Stromanwendungen konzipiert. Die Strombelastbarkeit hängt stark von den verwendeten Crimpsteckkontakten, der Drahtstärke und den Umgebungsbedingungen ab. Für hohe Stromanwendungen werden in der Regel Steckverbinder mit größeren Kontakten und Rastermaßen empfohlen.
