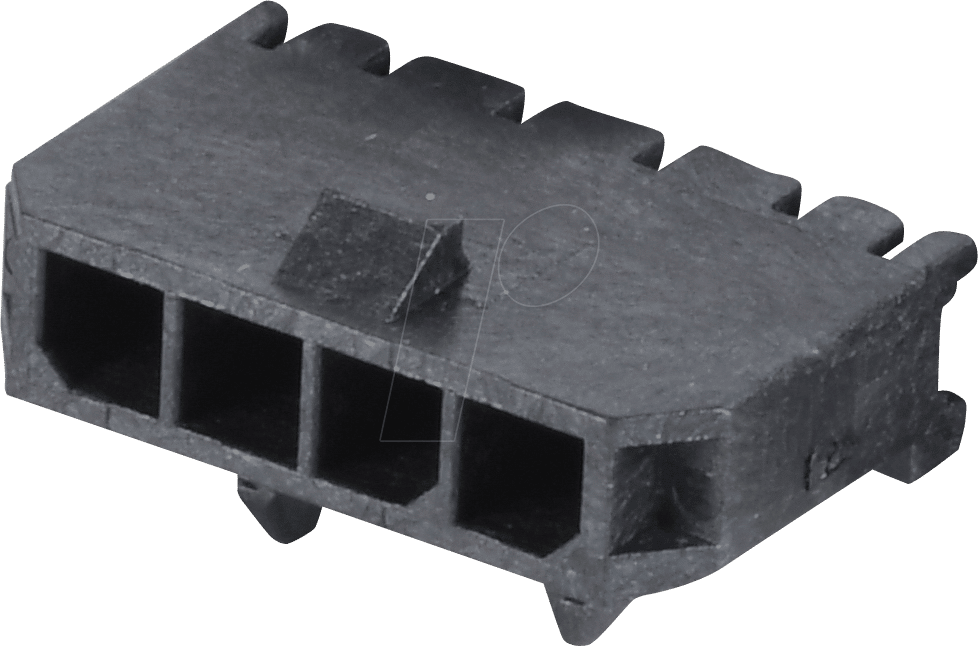

Präzise Verbindungen für anspruchsvolle Elektronikanwendungen: Der MOLEX 436500400 Micro-Fit 1×4-polig Stecker
Sie suchen eine zuverlässige und platzsparende Steckverbindungslösung für Ihre elektronischen Geräte und Projekte? Der MOLEX 436500400 Micro-Fit 1×4-polig Stecker ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die höchste Ansprüche an Signalintegrität, mechanische Stabilität und einfache Handhabung stellen. Dieses Präzisionsbauteil ermöglicht eine sichere und effiziente elektrische Verbindung, selbst unter anspruchsvollen Betriebsbedingungen, und minimiert so das Risiko von Fehlfunktionen und Ausfällen in Ihren Schaltungen.
Maximale Leistungsfähigkeit und Zuverlässigkeit im kompakten Format
Der MOLEX 436500400 aus der Micro-Fit Serie von Molex repräsentiert einen bedeutenden Fortschritt in der Welt der Steckverbinder. Im Gegensatz zu vielen Standardlösungen, die Kompromisse bei der Robustheit oder der Strombelastbarkeit eingehen, bietet Micro-Fit eine optimierte Kombination aus geringer Baugröße und hoher Leistungsfähigkeit. Dies wird durch die präzise Fertigung, die Auswahl hochwertiger Materialien und ein durchdachtes Kontaktierungssystem erreicht. Die Micro-Fit Technologie ist speziell darauf ausgelegt, auch bei höheren Stromdichten und in Umgebungen mit Vibrationen eine stabile und verlustarme Signalübertragung zu gewährleisten. Die 1×4-polige Konfiguration ermöglicht dabei eine effiziente und organisierte Verkabelung, was besonders in dicht bestückten elektronischen Gehäusen von unschätzbarem Wert ist.
Innovative Konstruktion für überlegene Leistung
Die überlegene Performance des MOLEX 436500400 resultiert aus mehreren Schlüsselfaktoren:
- Hochentwickelte Kontaktgeometrie: Die interne Kontaktstruktur der Micro-Fit Stecker sorgt für eine optimale elektrische Leitfähigkeit und minimiert den Übergangswiderstand. Dies ist entscheidend für die Aufrechterhaltung der Signalintegrität, insbesondere bei hohen Frequenzen oder empfindlichen Signalen.
- Robuste Verriegelungsmechanismen: Ein wichtiger Aspekt für die Zuverlässigkeit in industriellen und mobilen Anwendungen ist die mechanische Stabilität der Verbindung. Der MOLEX 436500400 verfügt über einen sicheren Verriegelungsmechanismus, der ein versehentliches Trennen der Steckverbindung verhindert und auch bei mechanischer Belastung für eine feste Verbindung sorgt.
- Materialqualität auf höchstem Niveau: Die Gehäusematerialien und Kontakte sind sorgfältig ausgewählt, um Langlebigkeit, chemische Beständigkeit und thermische Stabilität zu gewährleisten. Dies schützt die Steckverbindung vor Umwelteinflüssen und sorgt für eine lange Lebensdauer, auch in anspruchsvollen Umgebungen.
- Kompakte Bauform für höchste Packungsdichte: Die Micro-Fit Serie ist bekannt für ihre geringe Baugröße. Der 1×4-polige Stecker passt perfekt in Anwendungen, bei denen Platzmangel herrscht, wie beispielsweise in Konsumerelektronik, medizinischen Geräten oder industriellen Steuerungen, ohne dabei Abstriche bei der Leistung machen zu müssen.
- Polarisation und Kodierung: Um eine fehlerhafte Bestückung zu vermeiden, sind die Stecker und Buchsen der Micro-Fit Serie so konzipiert, dass sie nur in der richtigen Ausrichtung zusammengeführt werden können. Dies reduziert das Risiko von Kurzschlüssen oder falschen Verbindungen erheblich.
Technische Spezifikationen und herausragende Merkmale
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Molex |
| Artikelnummer | 436500400 |
| Produktserie | Micro-Fit 3.0 |
| Polzahl | 1 x 4 polig |
| Steckertyp | Stiftleiste (Header) |
| Nennstrom | Bis zu 3.0A pro Kontakt (abhängig von Drahtgröße und Umgebungstemperatur) |
| Nennspannung | Bis zu 250V AC/DC (abhängig von Isolationsabstand und Umgebung) |
| Temperaturbereich | -40°C bis +105°C |
| Gehäusematerial | Hochtemperatur-Thermoplast (typischerweise UL94V-0), ausgezeichnete Flammwidrigkeit und mechanische Festigkeit. Spezifische Materialzusammensetzung optimiert für elektrische Isolierung und thermische Stabilität. |
| Kontaktmaterial | Phosphorbronze mit selektiver Vergoldung an den Kontaktflächen. Diese Beschichtung bietet ausgezeichnete elektrische Leitfähigkeit, Korrosionsbeständigkeit und Langlebigkeit, was die Integrität der Verbindung über viele Steckzyklen hinweg gewährleistet. |
| Kontaktoberflächenbeschichtung | Selektive Vergoldung. Die Vergoldung konzentriert sich auf die kritischen Kontaktbereiche, um maximale Leitfähigkeit zu erzielen und gleichzeitig Kosten und Materialeinsatz zu optimieren. Dies minimiert den Übergangswiderstand und verhindert Oxidation. |
| Montageart | Through-Hole (THT) für Leiterplattenmontage. Diese Montageart gewährleistet eine robuste und sichere mechanische Verbindung zur Leiterplatte, die für industrielle Umgebungen und Anwendungen mit Vibrationen von Vorteil ist. |
| Ausrichtung | Vertikal zur Leiterplatte. Diese Ausrichtung ist typisch für Stiftleisten und ermöglicht eine platzsparende Anordnung von Komponenten auf der Platine. |
| Anzahl der Reihen | 1 |
| Rastermaß | 3.00mm |
| Anzahl der Steckzyklen | Typischerweise 30 bis 50 Zyklen, abhängig von den Betriebsbedingungen und der Qualität der Gegenstücke. Die robuste Konstruktion unterstützt eine hohe Anzahl von Verbindungen und Trennungen. |
| Schutzart (ungesteckt) | IP20 (Schutz gegen Eindringen von Festkörpern > 12.5 mm, kein Schutz gegen Wasser). |
| Zulassungen | UL, CSA, cURus (abhängig von der spezifischen Produktvariante und den regionalen Zertifizierungen). |
| Anwendungsbereiche | Automobil, Medizintechnik, Industrieautomation, Konsumgüter, Telekommunikation, Beleuchtungssysteme. |
| Haltemechanismus | Positive Verriegelung, die ein versehentliches Trennen durch Vibrationen oder mechanische Belastungen verhindert. Dies sorgt für eine zuverlässige elektrische Verbindung auch unter widrigen Bedingungen. |
Umfassende Anwendungsbereiche und Integrationsmöglichkeiten
Der MOLEX 436500400 ist nicht nur ein einfacher Stecker, sondern ein integraler Bestandteil hochentwickelter Systeme. Seine vielseitigen Eigenschaften prädestinieren ihn für eine breite Palette von Anwendungen:
- Industrieautomation: In Steuergeräten, Sensorik und Aktorik sorgt die robuste Verbindung für eine unterbrechungsfreie Daten- und Energieübertragung, selbst in stark vibrierenden Umgebungen.
- Automotive: Ob in Infotainmentsystemen, Steuergeräten oder Beleuchtungsmodulen – die Zuverlässigkeit und kompakte Bauform sind hier essenziell.
- Medizintechnik: In medizinischen Geräten, wo höchste Zuverlässigkeit und Signalintegrität gefordert sind, bietet Micro-Fit die nötige Sicherheit und Präzision.
- Verbraucherelektronik: In Haushaltsgeräten, Unterhaltungselektronik und IT-Ausstattung ermöglicht der Stecker eine effiziente und sichere Verkabelung.
- Beleuchtungstechnik: Von LED-Modulen bis zu komplexen Lichtsteuerungen, die Micro-Fit Stecker garantieren eine stabile Stromversorgung und Signalübertragung.
Die 1×4-polige Konfiguration ist besonders vorteilhaft, wenn eine geordnete und kompakte Verkabelung mehrerer Signalleitungen erforderlich ist. Dies erleichtert das Routing auf der Leiterplatte und im Gehäuse, reduziert Kabelsalat und verbessert die Wartbarkeit.
Häufig gestellte Fragen (FAQ) zu MOLEX 436500400 – Molex Stiftleiste – Micro-Fit – 1×4-polig – Stecker
Was sind die Hauptvorteile der Molex Micro-Fit Serie im Vergleich zu anderen Steckverbindern?
Die Micro-Fit Serie zeichnet sich durch ihre exzellente Balance zwischen kompakter Baugröße und hoher Strombelastbarkeit aus. Dies wird durch eine optimierte Kontaktgeometrie, hochwertige Materialien und einen robusten Verriegelungsmechanismus erreicht. Sie bietet eine überlegene Signalintegrität und mechanische Stabilität, selbst in anspruchsvollen Umgebungen, was sie zu einer bevorzugten Wahl für Anwendungen mit hohen Anforderungen macht.
Kann der MOLEX 436500400 für Hochfrequenzanwendungen verwendet werden?
Ja, die Micro-Fit Stecker sind für eine breite Palette von Anwendungen konzipiert, einschließlich solcher mit moderaten Hochfrequenzsignalen. Die präzise Kontaktierung und die geringen Übergangswiderstände tragen zur Minimierung von Signalverlusten und -verzerrungen bei. Für spezifische Hochfrequenzanforderungen ist es jedoch ratsam, die genauen Spezifikationen im Hinblick auf Impedanzanpassung und Dämpfung zu prüfen.
Welche Art von Kabeln kann mit den Micro-Fit Steckern verbunden werden?
Die Micro-Fit Serie ist für die Verwendung mit einer Vielzahl von flexiblen und steifen Kabeln konzipiert. Typischerweise werden Kabel mit einem Drahtquerschnitt von 20 bis 28 AWG (American Wire Gauge) verwendet, was einer Querschnittsfläche von etwa 0.05 mm² bis 0.32 mm² entspricht. Die genaue Kabelkompatibilität sollte immer anhand der technischen Datenblätter des jeweiligen Steckers und des verwendeten Kabels überprüft werden.
Wie gewährleistet die Verriegelungsfunktion des Steckers eine sichere Verbindung?
Die Verriegelungsfunktion des MOLEX 436500400 (und der Micro-Fit Serie allgemein) ist eine mechanische Verriegelung, die ein versehentliches Trennen der Steckverbindung verhindert. Diese Funktion ist entscheidend, um eine unterbrechungsfreie elektrische Verbindung zu gewährleisten, insbesondere in Umgebungen mit Vibrationen, Erschütterungen oder anderen mechanischen Belastungen. Sie bietet eine zusätzliche Sicherheitsebene gegenüber Steckern ohne Verriegelung.
Ist der MOLEX 436500400 für den Einsatz in rauen Umgebungsbedingungen geeignet?
Ja, die Micro-Fit Serie ist für ihren Einsatz in anspruchsvollen Umgebungen bekannt. Die verwendeten Hochtemperatur-Thermoplaste bieten eine ausgezeichnete chemische Beständigkeit und thermische Stabilität. Die selektive Vergoldung der Kontakte schützt vor Korrosion. Für den Einsatz unter extremen Bedingungen (z. B. hohe Luftfeuchtigkeit, aggressive Chemikalien) ist es jedoch ratsam, spezifische Prüfberichte und Zulassungen für die betreffende Anwendung zu konsultieren.
Welche Bedeutung hat die Angabe „1×4-polig“?
Die Angabe „1×4-polig“ beschreibt die Anordnung der Kontakte in der Steckverbindung. Sie bedeutet, dass der Stecker eine einzelne Reihe (1) mit vier individuellen elektrischen Kontakten (4-polig) aufweist. Diese Konfiguration ist ideal für Anwendungen, bei denen vier separate Signale oder Stromversorgungsleitungen geordnet und kompakt verbunden werden müssen.
Welche Rolle spielt das Rastermaß von 3.00mm bei diesem Stecker?
Das Rastermaß von 3.00mm (auch bekannt als 0.118 Zoll) ist ein gängiger Standard bei vielen kompakten Steckverbindern. Es bestimmt den Abstand zwischen den Mittelpunkten benachbarter Kontakte. Ein kleineres Rastermaß wie 3.00mm ermöglicht eine höhere Kontaktdichte auf einer Leiterplatte oder in einem Gehäuse, was besonders in platzbeschränkten Anwendungen wie der Miniaturisierung von Elektronikgeräten von Vorteil ist. Es ist entscheidend für die Kompatibilität mit passenden Gegensteckern und Leiterplattenlayouts.
