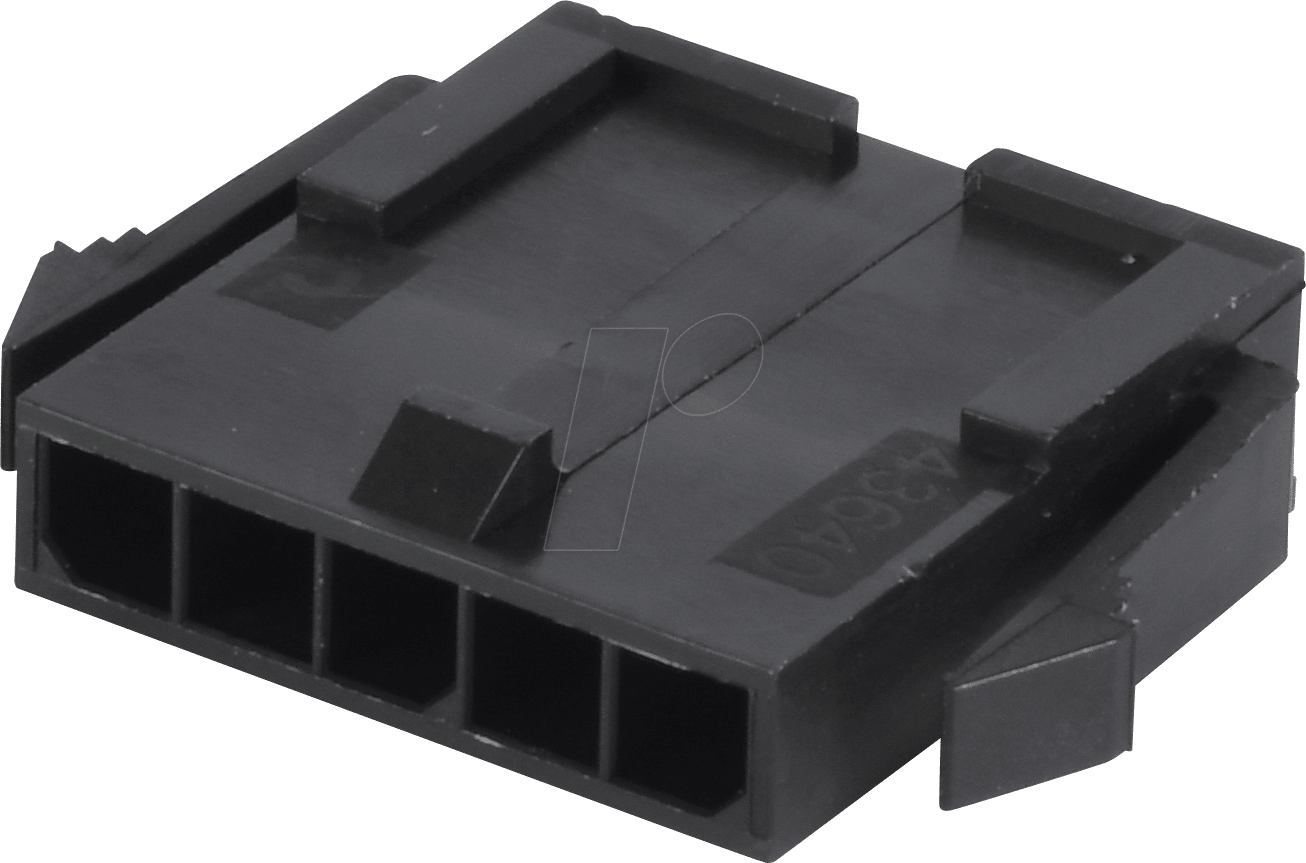

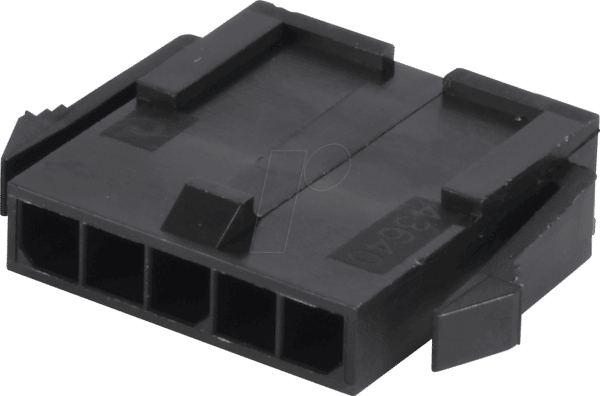

Präzision und Zuverlässigkeit in der Verbindungstechnik: MOLEX 436400500 Micro-Fit Crimpgehäuse
Das MOLEX 436400500 Crimpgehäuse aus der Micro-Fit Serie ist die ideale Lösung für Ingenieure, Entwickler und Technikprofis, die eine sichere, kompakte und zuverlässige elektrische Verbindung in anspruchsvollen Anwendungen benötigen. Speziell konzipiert für Anwendungen mit begrenztem Bauraum und hohen Anforderungen an Signalintegrität, bietet dieses 1×5-polige Steckergehäuse eine überlegene Leistung gegenüber herkömmlichen Steckverbindern.
Warum MOLEX 436400500 die überlegene Wahl ist
Die Micro-Fit Serie von Molex zeichnet sich durch ihre herausragende Leistungsfähigkeit und ihre durchdachte Konstruktion aus. Im Gegensatz zu weniger robusten Steckverbindern, die anfällig für Vibrationen oder Umwelteinflüsse sind, garantiert das MOLEX 436400500 eine stabile und zuverlässige Verbindung. Die bewährte Micro-Fit Technologie ermöglicht eine hohe Kontaktdichte bei gleichzeitig geringer Einsteckkraft und ausgezeichneter Haltekraft, was es zu einer bevorzugten Wahl in industriellen Steuerungen, der Automobiltechnik, Medizintechnik und Unterhaltungselektronik macht, wo Ausfallsicherheit und Langlebigkeit oberste Priorität haben.
Hauptvorteile des MOLEX 436400500 Micro-Fit Crimpgehäuses
- Kompakte Bauform: Ermöglicht effiziente Raumnutzung in dicht bestückten Schaltungen und Geräten.
- Robustes Verriegelungssystem: Sorgt für eine sichere und vibrationsfeste Verbindung, die unerwünschtes Lösen verhindert.
- Hohe Kontaktdichte: Ermöglicht die Übertragung mehrerer Signale auf engstem Raum.
- Geringe Einsteckkraft: Vereinfacht den Montageprozess und reduziert die mechanische Belastung auf Leiterplatten.
- Vielseitige Anwendungsbereiche: Geeignet für eine breite Palette von Branchen und Applikationen.
- Hohe Zuverlässigkeit: Molex ist bekannt für Qualität, was eine langfristig stabile Signalübertragung gewährleistet.
Technische Spezifikationen im Detail
Das MOLEX 436400500 ist ein einreihiges Crimpgehäuse, das für die Aufnahme von 5 Kontakten konzipiert ist. Die 1×5-polige Anordnung ermöglicht eine flexible Konfiguration und individuelle Anpassung an spezifische Verdrahtungsanforderungen. Die Micro-Fit Serie ist darauf ausgelegt, eine effektive Lösung für Anwendungen zu bieten, bei denen die Größe und die Leistung der Steckverbindung kritisch sind. Die Gehäuse sind aus einem Hochleistungspolymer gefertigt, das sowohl eine gute elektrische Isolation als auch eine hohe mechanische Festigkeit bietet, um den Beanspruchungen im Einsatz standzuhalten.
Anwendungsgebiete und Einsatzszenarien
Das MOLEX 436400500 Crimpgehäuse findet breite Anwendung in verschiedenen Sektoren, wo präzise und zuverlässige elektrische Verbindungen unerlässlich sind. In der Industriellen Automatisierung dient es zur Verkabelung von Sensoren, Aktoren und Steuermodulen, wo Vibrationen und Umgebungsbedingungen eine Herausforderung darstellen können. In der Automobilindustrie wird es für die Signalübertragung in Infotainmentsystemen, Beleuchtungssteuerungen und anderen internen Fahrzeugsystemen eingesetzt, wo Kompaktheit und Zuverlässigkeit entscheidend sind. Die Medizintechnik profitiert von der hygienischen und zuverlässigen Verbindung für Diagnosegeräte, Patientenüberwachungssysteme und Laborausrüstungen. Auch in der Unterhaltungselektronik, beispielsweise in Haushaltsgeräten oder professionellen Audio-/Videoanlagen, leistet dieses Steckverbindergehäuse wertvolle Dienste.
Material und Konstruktion für maximale Performance
Das Gehäuse des MOLEX 436400500 besteht aus einem hochwertigen thermoplastischen Material, das für seine Beständigkeit gegenüber Chemikalien, hohen Temperaturen und mechanischen Belastungen bekannt ist. Dieses Material gewährleistet nicht nur die Langlebigkeit des Steckverbinders, sondern auch seine elektrische Isolationsfähigkeit, um Kurzschlüsse und Signalverluste zu verhindern. Die Konstruktion des Gehäuses ist darauf ausgelegt, eine einfache und sichere Aufnahme der einzelnen Crimp-Kontakte zu ermöglichen und gleichzeitig eine klare Positionierung und Verriegelung zu gewährleisten. Das integrierte Verriegelungssystem mit Schnappmechanismus bietet zusätzliche Sicherheit gegen unbeabsichtigtes Trennen der Verbindung, was für sicherheitskritische Anwendungen von besonderer Bedeutung ist.
Sicherheit und Normkonformität
Molex legt größten Wert auf die Einhaltung internationaler Normen und Standards, um die Sicherheit und Zuverlässigkeit seiner Produkte zu gewährleisten. Das MOLEX 436400500 Crimpgehäuse ist konform mit relevanten UL- und CSA-Zulassungen, was seine Eignung für den Einsatz in einer Vielzahl von elektrischen Geräten unterstreicht. Die Materialauswahl entspricht den RoHS-Richtlinien (Restriction of Hazardous Substances), was bedeutet, dass keine schädlichen Stoffe in das Produkt integriert sind. Dies ist besonders wichtig für Anwendungen in der Medizintechnik und Elektronik, wo strenge Umwelt- und Gesundheitsanforderungen gelten.
Produkt Eigenschaften Tabelle
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | Molex |
| Artikelnummer | 436400500 |
| Serie | Micro-Fit 3.0 |
| Polzahl | 1×5-polig |
| Gehäusetyp | Crimpgehäuse |
| Kontaktart | Buchse (für Crimp-Kontakte) |
| Nennspannung | Abhängig von der bestückten Kontaktierung und Anwendung, typisch für diese Serie im Bereich von 250V AC/DC |
| Nennstrom | Abhängig von der bestückten Kontaktierung und Anwendung, typisch für diese Serie im Bereich von 3A bis 5A |
| Temperaturbereich | Breiter Betriebstemperaturbereich, oft von -40°C bis +105°C |
| Material des Gehäuses | Hochleistungs-Thermoplast (z.B. LCP oder PBT), UL-zertifiziert |
| Farbe des Gehäuses | Natürlich (oft Cremefarben oder Grau) |
| Verriegelungsmechanismus | Integrierter Schnappverschluss für sichere Verbindung |
| Bauform | Kompakt, einreihig |
FAQ – Häufig gestellte Fragen zu MOLEX 436400500 – Molex Crimpgehäuse – Micro-Fit – 1×5-polig – Stecker
Was ist der primäre Vorteil des Micro-Fit 3.0 Systems im Vergleich zu anderen Steckverbindern?
Der primäre Vorteil des Micro-Fit 3.0 Systems liegt in seiner Kombination aus Kompaktheit, hoher Kontaktdichte und robuster Verriegelungsmechanik. Dies ermöglicht leistungsfähige elektrische Verbindungen auf engstem Raum, was es ideal für Anwendungen macht, bei denen Platzersparnis entscheidend ist, ohne dabei an Zuverlässigkeit oder Belastbarkeit zu verlieren.
Welche Art von Kontakten werden mit dem MOLEX 436400500 Gehäuse verwendet?
Das MOLEX 436400500 ist ein Crimpgehäuse, das für die Aufnahme von separaten Micro-Fit Crimp-Kontakten konzipiert ist. Diese Kontakte müssen separat bestellt und mittels eines geeigneten Crimpwerkzeugs an die Kabeladern angebracht werden, bevor sie in das Gehäuse eingesetzt werden.
Ist das MOLEX 436400500 Gehäuse für den Einsatz in rauen Umgebungen geeignet?
Ja, das Gehäusematerial, typischerweise ein Hochleistungs-Thermoplast, bietet gute Beständigkeit gegenüber vielen Chemikalien und kann einen breiten Temperaturbereich abdecken. Die robuste Verriegelung minimiert das Risiko einer unbeabsichtigten Trennung durch Vibrationen. Für spezifische Umgebungsbedingungen wie extreme Feuchtigkeit oder korrosive Medien sind jedoch zusätzliche Schutzmaßnahmen oder spezifische Gehäusevarianten zu prüfen.
Wie wird sichergestellt, dass die Kontakte korrekt im Gehäuse positioniert sind?
Das Design des Micro-Fit Gehäuses verfügt über Einrastpunkte und Führungselemente, die eine korrekte Ausrichtung der Crimp-Kontakte beim Einsetzen sicherstellen. Ein hörbares oder taktiles Klicken signalisiert oft, dass der Kontakt sicher im Gehäuse sitzt. Eine visuelle Inspektion nach dem Einsetzen wird zur zusätzlichen Sicherheit empfohlen.
Benötige ich spezielles Werkzeug, um die Kontakte in das Gehäuse einzuführen?
Für das Einsetzen der bereits gecrimpten Kontakte in das Gehäuse sind in der Regel keine speziellen Werkzeuge erforderlich, außer möglicherweise einem feinen Werkzeug zur Unterstützung oder Überprüfung. Das Hauptwerkzeug, das benötigt wird, ist ein Crimpwerkzeug zur fachgerechten Verbindung der Kabeladern mit den Kontakten vor deren Einsetzung in das Gehäuse.
Welche maximale Strombelastbarkeit hat das MOLEX 436400500 Gehäuse?
Die Strombelastbarkeit des MOLEX 436400500 hängt primär von der Art und dem Querschnitt der bestückten Crimp-Kontakte sowie der verwendeten Kabelader ab. Die Micro-Fit 3.0 Serie ist typischerweise für Ströme im Bereich von 3A bis 5A ausgelegt. Für präzise Angaben zur Strombelastbarkeit und Spannungsfestigkeit ist stets die Datenblatt-Information der spezifisch verwendeten Crimp-Kontakte und die Anwendungsgenehmigung zu konsultieren.
Was bedeutet die 1×5-polige Konfiguration?
Die 1×5-polige Konfiguration bedeutet, dass das Gehäuse so konzipiert ist, dass es nebeneinanderliegend eine einzige Reihe von 5 Kontakten aufnehmen kann. Dies ist eine kompakte Anordnung für Anwendungen, die eine bestimmte Anzahl von Verbindungen in einer linearen Konfiguration erfordern.
