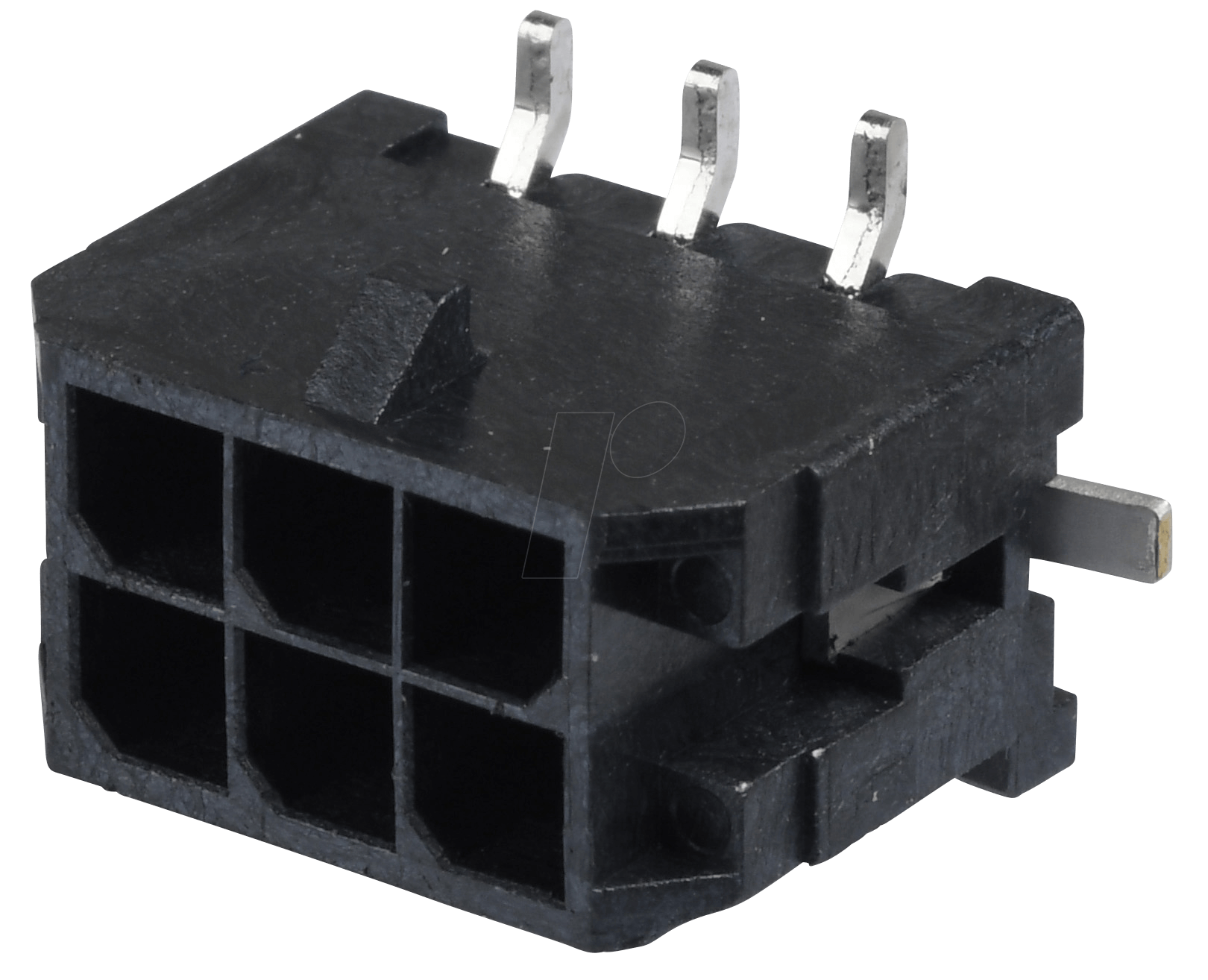

MOLEX 430450618: Präzise Verbindungen für anspruchsvolle Elektronikanwendungen
Für Ingenieure, Entwickler und versierte Bastler, die zuverlässige und kompakte Stromversorgungs- und Datensignalverbindungen in SMD-Bauform benötigen, stellt der MOLEX 430450618 eine herausragende Lösung dar. Dieser 2×3-polige Micro-Fit-Stecker überbrückt die Lücke zwischen anspruchsvollen Leiterplattenlayouts und der Notwendigkeit robuster, fehlersicherer Steckverbindungen, wo Platzbeschränkungen und präzise Montageverfahren im Vordergrund stehen.
Die überlegene Wahl für SMD-Steckverbindungen
Der MOLEX 430450618 zeichnet sich durch seine spezifische Auslegung für die Oberflächenmontage (SMD) aus. Im Gegensatz zu herkömmlichen THT-Steckern (Through-Hole-Technology) ermöglicht die SMD-Technologie eine dichtere Bestückung auf der Leiterplatte, optimiert den Durchsatz bei automatisierten Bestückungsprozessen und reduziert die mechanische Belastung der Lötstellen durch keine Durchgangslöcher. Die Micro-Fit-Serie von Molex ist bekannt für ihre Kombination aus geringer Bauhöhe, hoher Stromtragfähigkeit und mechanischer Stabilität, was den 430450618 zur idealen Wahl für Anwendungen macht, bei denen Platzersparnis und Zuverlässigkeit Hand in Hand gehen.
Präzise Konstruktion und herausragende Leistung
Die 2×3-polige Konfiguration des MOLEX 430450618 bietet eine flexible Anzahl von Anschlusspunkten für die Signal- und Stromversorgung. Die Micro-Fit-Serie wurde entwickelt, um eine sichere und zuverlässige Verbindung zu gewährleisten, selbst unter rauen Umgebungsbedingungen. Die Kontaktgeometrie und die Verriegelungsmechanismen sind auf Langlebigkeit und minimale Übergangswiderstände ausgelegt. Die präzise gefertigte Stiftleiste mit ihren oberflächenmontierbaren Lötpads ermöglicht eine schnelle und exakte Positionierung während des Lötprozesses, was die Ausbeute und Qualität Ihrer elektronischen Baugruppen signifikant erhöht.
Vorteile des MOLEX 430450618 im Detail
- Optimierte Platznutzung: Die kompakte Bauweise und die SMD-Montage ermöglichen eine hohe Packungsdichte auf der Leiterplatte, ideal für mobile Geräte, Medizintechnik und andere platzkritische Anwendungen.
- Robuste Steckverbindung: Die Micro-Fit-Serie bietet eine zuverlässige mechanische Verriegelung, die ungewolltes Lösen verhindert und somit die Integrität der Verbindung sicherstellt.
- Hohe Stromtragfähigkeit: Trotz seiner geringen Größe ist der Stecker für die Übertragung signifikanter Stromstärken ausgelegt, was ihn für eine breite Palette von Stromversorgungsanforderungen qualifiziert.
- Einfache automatische Bestückung: Die konsequente Auslegung für SMD-Prozesse erleichtert die Integration in automatisierte Fertigungslinien, was zu Kosteneinsparungen und höherer Effizienz führt.
- Zuverlässige Signalintegrität: Die präzise gefertigten Kontakte minimieren Übergangswiderstände und Rauschkopplung, was für die Übertragung von Datensignalen entscheidend ist.
- Materialbeständigkeit: Hochwertige Gehäusematerialien gewährleisten eine gute chemische und thermische Beständigkeit für den Einsatz in verschiedenen Umgebungsbedingungen.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Hersteller-Teilenummer | 430450618 |
| Typ | Stiftleiste |
| Montagetyp | SMD (Surface Mount Device) |
| Serie | Micro-Fit |
| Anzahl der Reihen | 2 |
| Anzahl der Positionen pro Reihe | 3 |
| Gesamtzahl der Positionen | 6 |
| Gehäusematerial | Hochtemperatur-Kunststoff, UL94V-0 klassifiziert für Flammwidrigkeit. Bietet exzellente thermische Stabilität und Beständigkeit gegen gängige Lötflussmittel und Reinigungsmittel. |
| Kontaktmaterial | Bronze-Legierung, verzinnt für optimale Lötbarkeit und geringen Übergangswiderstand. Die Verzinning schützt vor Oxidation und gewährleistet eine dauerhaft zuverlässige elektrische Verbindung. |
| Nennstrom pro Kontakt (typisch) | Bis zu 3 Ampere (abhängig von PCB-Layout und Umgebungstemperatur, genaue Werte gemäß Molex-Datenblatt prüfen) |
| Betriebstemperaturbereich | -40°C bis +105°C. Ermöglicht den Einsatz in einer Vielzahl von industriellen und elektronischen Umgebungen. |
| Isolationswiderstand | > 1000 MΩ bei 500 V DC. Gewährleistet eine hohe elektrische Sicherheit und verhindert Kriechströme. |
| Durchschlagsspannung | 1000 V AC für 1 Minute. Zeigt die Robustheit gegen Spannungsspitzen und elektrische Belastungen. |
| Einsatzmöglichkeiten | Stromversorgung von Komponenten, interne Verbindungen in Geräten, Datenübertragung auf Leiterplatten, Ersatzteil für OEM-Geräte, Prototypenentwicklung. |
Erweiterte Anwendungsszenarien und technische Überlegungen
Die Implementierung des MOLEX 430450618 in SMD-Bauform erfordert eine sorgfältige Berücksichtigung des Lötprozesses. Die Lötpads sind für Reflow-Lötverfahren konzipiert, bei denen die Leiterplatte typischerweise in einem Ofen erwärmt wird. Die präzise Platzierung des Bauteils durch Pick-and-Place-Maschinen ist entscheidend für eine einwandfreie Verbindung. Die Verwendung geeigneter Lötpasten und optimierter Temperaturprofile trägt zur Maximierung der Lötstellenqualität bei. Der 2×3-polige Aufbau ermöglicht eine klare Trennung von Stromversorgungs- und Signalleitungen auf der Leiterplatte, was die Signalintegrität weiter verbessert und das Risiko von Störungen minimiert. Für Anwendungen, die höhere Strombelastungen erfordern, sollten die spezifischen Stromtragfähigkeitsangaben im detaillierten Datenblatt von Molex konsultiert werden, da diese auch von Faktoren wie der Dicke der Leiterbahn, der Umgebungstemperatur und der Belüftung der Baugruppe abhängen.
Die Gehäusekonstruktion des Micro-Fit-Steckers von Molex beinhaltet oft auch Positionierungsnasen oder -führungen, die eine korrekte Ausrichtung während des Lötens erleichtern und eine falsche Bestückung verhindern. Diese feinen Details in der Konstruktion sind typisch für Molex-Produkte und unterstreichen das Engagement des Herstellers für Zuverlässigkeit und Benutzerfreundlichkeit in industriellen Umgebungen. Die Auswahl des Gehäusematerials, das oft auf speziellen Hochtemperaturkunststoffen basiert, ist ausschlaggebend für die Widerstandsfähigkeit gegen die thermischen Belastungen des Reflow-Lötens und die Betriebsbedingungen, denen das fertige Gerät ausgesetzt sein wird. Die Flammwidrigkeit nach UL94V-0 ist eine wichtige Sicherheitsanforderung, die bei vielen Elektronikprodukten vorgeschrieben ist.
FAQ – Häufig gestellte Fragen zu MOLEX 430450618 – Molex Stiftleiste SMD – Micro-Fit – 2×3-polig – Stecker
Was ist der Hauptanwendungsbereich dieses Steckverbinders?
Der MOLEX 430450618 ist primär für die Oberflächenmontage (SMD) auf Leiterplatten konzipiert und eignet sich ideal für kompakte Stromversorgungs- und Signalverbindungen in einer Vielzahl von elektronischen Geräten, von Consumer-Elektronik bis hin zu industriellen Steuerungen.
Welche Vorteile bietet die Micro-Fit Serie im Vergleich zu anderen Molex-Steckverbindern?
Die Micro-Fit Serie zeichnet sich durch ihre geringe Bauhöhe, hohe Stromtragfähigkeit bei kompakter Größe und robuste mechanische Verriegelungsmechanismen aus. Dies macht sie zu einer hervorragenden Wahl für Anwendungen, bei denen Platz und Zuverlässigkeit gleichermaßen wichtig sind.
Ist dieser Stecker für automatisierte Bestückungslinien geeignet?
Ja, da es sich um einen SMD-Stecker handelt, ist der MOLEX 430450618 speziell für die Integration in automatisierte Pick-and-Place- und Reflow-Lötprozesse optimiert, was eine effiziente Massenproduktion ermöglicht.
Welche Strombelastbarkeit hat der MOLEX 430450618?
Die Nennstrombelastbarkeit pro Kontakt liegt typischerweise bei bis zu 3 Ampere. Für präzise Werte, die von der spezifischen Anwendung abhängen, konsultieren Sie bitte das offizielle Datenblatt von Molex.
Welches Material wird für die Kontakte verwendet?
Die Kontakte bestehen in der Regel aus einer Bronze-Legierung, die verzinnt ist. Diese Materialkombination gewährleistet eine gute Leitfähigkeit, Lötbarkeit und Korrosionsbeständigkeit.
Unter welchen Temperaturbedingungen kann dieser Stecker eingesetzt werden?
Der MOLEX 430450618 ist für einen breiten Betriebstemperaturbereich von -40°C bis +105°C ausgelegt, was eine zuverlässige Funktion in vielen verschiedenen Umgebungsbedingungen sicherstellt.
Was bedeutet die Klassifizierung UL94V-0 für das Gehäusematerial?
Die Klassifizierung UL94V-0 bedeutet, dass das Gehäusematerial als flammwidrig eingestuft ist. Im Brandfall erlischt die Flamme nach kurzer Zeit, was zur Sicherheit der gesamten Elektronikbaugruppe beiträgt.
