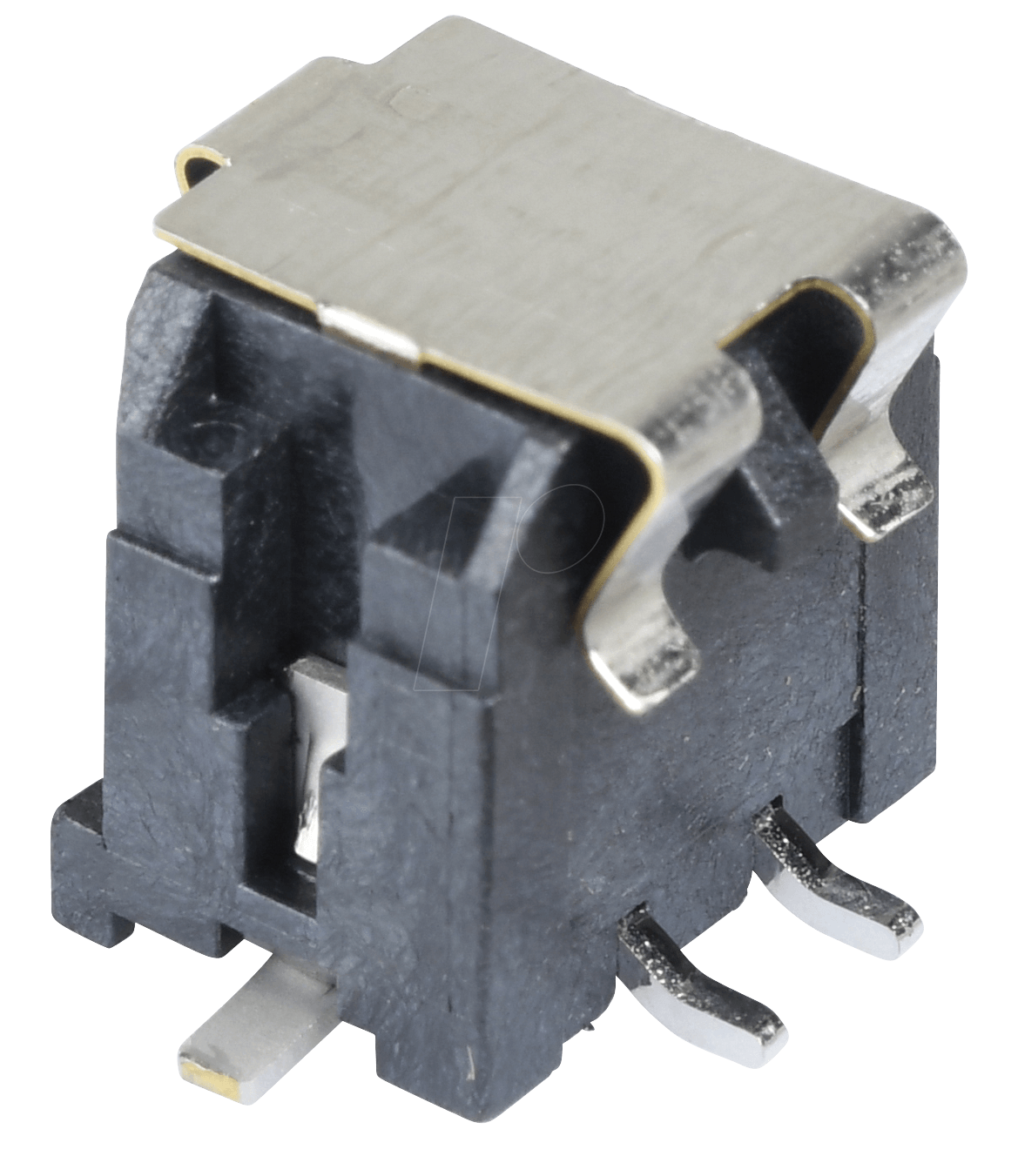

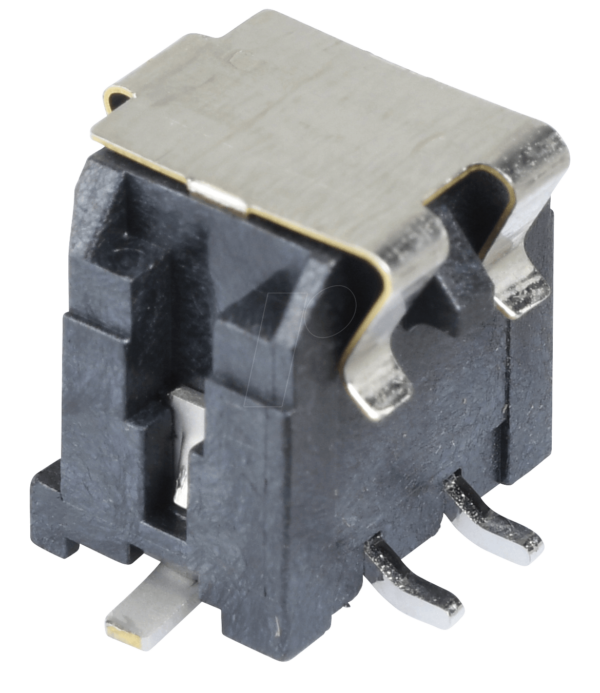

Präzise Verbindungslösungen für anspruchsvolle Elektronikprojekte: MOLEX 430450418 – Molex Stiftleiste SMD
Für Ingenieure, Entwickler und professionelle Anwender, die eine robuste und zuverlässige Steckverbindung für ihre SMD-basierten elektronischen Schaltungen benötigen, ist die MOLEX 430450418 Micro-Fit Stiftleiste die ideale Lösung. Dieses Bauteil schließt die Lücke zwischen Leiterplatte und externen Komponenten oder anderen Modulen und minimiert Signalverluste sowie mechanische Belastungen, die bei minderwertigen Verbindungen auftreten können.
Überragende Leistung und Zuverlässigkeit der Micro-Fit Serie
Die Micro-Fit Serie von Molex ist bekannt für ihre hohe Leistungsdichte und Zuverlässigkeit, und die Stiftleiste 430450418 bildet hier keine Ausnahme. Im Vergleich zu Standardlösungen bietet die Micro-Fit Serie eine verbesserte mechanische Verriegelung, eine erhöhte Strombelastbarkeit pro Kontakt und eine optimierte Signalintegrität.
- Kompakte Bauform: Die 2×2-polige Konfiguration ermöglicht eine platzsparende Integration auf der Leiterplatte, was besonders in Miniaturisierungsprojekten von Vorteil ist.
- Sicherer Verriegelungsmechanismus: Der integrierte Verriegelungsmechanismus verhindert unbeabsichtigtes Trennen der Verbindung und gewährleistet so die Signalstabilität auch unter Vibrationen oder mechanischer Beanspruchung.
- Hohe Stromtragfähigkeit: Trotz ihrer kompakten Größe sind diese Stiftleisten für signifikante Stromstärken ausgelegt, was sie für eine Vielzahl von Anwendungen prädestiniert.
- Optimierte Kontaktoberfläche: Die hochwertige Verarbeitung der Kontakte minimiert den Übergangswiderstand und verbessert somit die elektrische Leitfähigkeit und Effizienz des Systems.
- SMD-Montagefreundlichkeit: Die Bauform ist speziell für die Oberflächenmontage (SMD) optimiert, was eine effiziente und automatisierte Bestückung auf Leiterplatten ermöglicht.
Technische Spezifikationen und Qualitätsmerkmale
Die MOLEX 430450418 Stiftleiste zeichnet sich durch präzise gefertigte Komponenten und hochwertige Materialien aus, die auf Langlebigkeit und optimale Funktion ausgelegt sind.
| Merkmal | Spezifikation/Qualität |
|---|---|
| Hersteller | Molex |
| Artikelnummer | 430450418 |
| Produktfamilie | Micro-Fit |
| Anschlusstyp | Stiftleiste (Header) |
| Montageart | SMD (Surface Mount Device) |
| Polung | 2×2-polig (4 Positionen) |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise LCP oder PBT), flammenhemmend nach UL94V-0 |
| Kontaktmaterial | Phosphorbronze oder Messing mit hoher Leitfähigkeit, Oberflächenveredelung mit Edelmetall (z.B. Zinn oder Gold) für verbesserte Korrosionsbeständigkeit und geringen Übergangswiderstand. |
| Nennspannung | Typischerweise 250 VAC/VDC (anwendungsspezifisch, siehe Datenblatt für genaue Werte) |
| Nennstrom | Typischerweise bis zu 3A pro Kontakt (anwendungsspezifisch, abhängig von Leiterbahndimensionierung und Umgebungstemperatur, siehe Datenblatt) |
| Betriebstemperatur | Breiter Temperaturbereich, oft von -40°C bis +105°C, was eine zuverlässige Funktion in verschiedenen Umgebungen sicherstellt. |
| Isolationswiderstand | Hoher Isolationswiderstand (>1000 MΩ) zur Verhinderung von Leckströmen. |
| Einsatzgebiete | Industrielle Steuerungen, Medizintechnik, Telekommunikation, Automobilindustrie, Verbraucherelektronik, Netzteilanschlüsse, Signalübertragung. |
Anwendungsbereiche und Vorteile in der Praxis
Die MOLEX 430450418 Stiftleiste ist ein essenzieller Baustein in der Entwicklung und Fertigung moderner elektronischer Geräte. Ihre Designmerkmale und technischen Eigenschaften machen sie zur bevorzugten Wahl für Anwendungen, bei denen Zuverlässigkeit und Performance im Vordergrund stehen.
- Signalintegrität auf Leiterplatten: Durch die präzise Geometrie und die robusten Kontakte wird eine stabile Signalübertragung gewährleistet, was für hochfrequente Anwendungen oder die Übertragung empfindlicher Datensignale unerlässlich ist.
- Modulare Systemdesigns: Die Stiftleiste ermöglicht die einfache und sichere Verbindung von Sub-Assemblies oder die Anbindung von Peripheriegeräten an eine Hauptleiterplatte. Dies vereinfacht das Design, die Wartung und das Upgraden von elektronischen Systemen.
- Hohe Zuverlässigkeit unter widrigen Bedingungen: Der Verriegelungsmechanismus und das widerstandsfähige Gehäusematerial sorgen für eine sichere Verbindung, die auch bei mechanischer Belastung, Vibrationen oder Temperaturschwankungen stabil bleibt.
- Effizienz in der Produktion: Die Eignung für die automatische SMD-Bestückung reduziert die Fertigungszeit und -kosten und erhöht gleichzeitig die Präzision bei der Platzierung der Bauteile auf der Leiterplatte.
- Kompakte und skalierbare Lösungen: Die Micro-Fit Serie ermöglicht es Entwicklern, trotz begrenztem Bauraum leistungsfähige und flexible Verbindungen zu realisieren.
FAQ – Häufig gestellte Fragen zu MOLEX 430450418 – Molex Stiftleiste SMD – Micro-Fit – 2×2-polig – Stecker
Was ist der Hauptzweck der MOLEX 430450418 Stiftleiste?
Die MOLEX 430450418 ist eine SMD-kompatible Stiftleiste, die als zuverlässige Schnittstelle für die elektrische und mechanische Verbindung von Komponenten oder Modulen auf Leiterplatten dient. Sie ermöglicht eine sichere und stabile Verbindung, minimiert Signalverluste und ist für den Einsatz in anspruchsvollen elektronischen Anwendungen konzipiert.
Für welche Arten von Anwendungen ist diese Stiftleiste am besten geeignet?
Diese Stiftleiste eignet sich hervorragend für eine Vielzahl von Anwendungen, darunter industrielle Steuerungen, Medizintechnik, Telekommunikationsgeräte, Automobilanwendungen sowie für die Verbindung von Netzteilen und Subsystemen in der Verbraucherelektronik. Überall dort, wo eine kompakte, aber robuste und zuverlässige Verbindung benötigt wird, ist sie eine ausgezeichnete Wahl.
Worin unterscheidet sich die Micro-Fit Serie von anderen Molex Steckerfamilien?
Die Micro-Fit Serie zeichnet sich durch eine hohe Leistungsdichte in einem kompakten Formfaktor aus. Sie bietet eine verbesserte mechanische Verriegelung, eine höhere Strombelastbarkeit pro Kontakt im Vergleich zu einigen älteren oder kleineren Stecksystemen und eine optimierte Signalintegrität, was sie zu einer überlegenen Wahl für anspruchsvolle Anwendungen macht.
Ist diese Stiftleiste für automatische Bestückungsmaschinen geeignet?
Ja, die MOLEX 430450418 ist speziell für die Oberflächenmontage (SMD) konzipiert. Ihre Bauform und die Kontaktgeometrie sind optimiert für die Verwendung mit gängigen automatischen Bestückungsmaschinen, was eine effiziente und präzise Montage auf Leiterplatten ermöglicht.
Welche Materialien werden für die Herstellung der MOLEX 430450418 verwendet und warum sind sie wichtig?
Das Gehäuse besteht typischerweise aus einem hochtemperaturfesten, flammenhemmenden Kunststoff wie LCP oder PBT, der für Sicherheit und Langlebigkeit sorgt. Die Kontakte werden aus Materialien wie Phosphorbronze oder Messing gefertigt und sind mit einer Edelmetallbeschichtung (z.B. Zinn oder Gold) versehen. Diese Materialien gewährleisten eine hohe elektrische Leitfähigkeit, geringen Übergangswiderstand, Korrosionsbeständigkeit und eine lange Lebensdauer der Verbindung.
Wie wird die Signalintegrität bei der Verwendung dieser Stiftleiste sichergestellt?
Die Signalintegrität wird durch mehrere Faktoren gewährleistet: die präzise Geometrie der Kontakte, die Minimierung des Übergangswiderstands durch hochwertige Kontaktmaterialien und Oberflächenveredelung sowie die stabile mechanische Verbindung. Dies reduziert Signalreflexionen und Dämpfung, was besonders bei höheren Frequenzen wichtig ist.
Kann ich die MOLEX 430450418 Stiftleiste für Anwendungen mit hoher Strombelastung verwenden?
Ja, die Micro-Fit Serie, zu der diese Stiftleiste gehört, ist für eine relativ hohe Strombelastbarkeit pro Kontakt ausgelegt (typischerweise bis zu 3A, abhängig von den genauen Spezifikationen und Umgebungsbedingungen). Es ist jedoch wichtig, das offizielle Datenblatt von Molex für die genauen Strom- und Spannungswerte sowie für die empfohlenen Anwendungsrichtlinien zu konsultieren, insbesondere im Hinblick auf die Leiterbahnführung auf der Leiterplatte.
