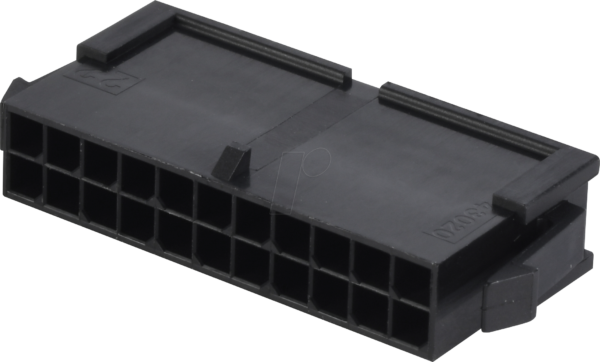

MOLEX 430202200 – Molex Crimpgehäuse – Micro-Fit – 2×11-polig – Stecker: Präzision für anspruchsvolle Verbindungen
Sie suchen eine zuverlässige und hochleistungsfähige Steckverbindungslösung für anspruchsvolle Elektronikanwendungen? Das MOLEX 430202200 Crimpgehäuse aus der Micro-Fit Serie bietet genau das: eine kompakte und dennoch robuste Bauweise, die eine sichere und stabile elektrische Verbindung gewährleistet. Ideal für Ingenieure, Techniker und Entwickler in der Automobilindustrie, Medizintechnik, industriellen Steuerungstechnik und Unterhaltungselektronik, wo Zuverlässigkeit und Platzersparnis oberste Priorität haben.
Herausragende Merkmale der MOLEX Micro-Fit Serie
Die MOLEX Micro-Fit Serie hat sich als Branchenstandard für kompakte Stromversorgungs- und Signalübertragungsanwendungen etabliert. Das Modell 430202200, ein 2×11-poliges Crimpgehäuse, verkörpert die Kernprinzipien dieser Serie: Miniaturisierung ohne Kompromisse bei der Leistung. Im Gegensatz zu weniger spezifizierten oder größeren Steckverbindern bietet Micro-Fit eine höhere Steckdichte bei gleichzeitiger Aufrechterhaltung einer robusten mechanischen Integrität und elektrischen Leitfähigkeit. Die Präzision der Kontakte und die intelligente Gehäusegeometrie minimieren das Risiko von Fehlsteckungen und sorgen für eine langfristig stabile Verbindung, selbst unter widrigen Umgebungsbedingungen.
Maximale Leistung auf kleinstem Raum: Die Vorteile des MOLEX 430202200
Das MOLEX 430202200 Crimpgehäuse ist die überlegene Wahl für Anwendungen, bei denen jede Millimeter zählt und höchste Zuverlässigkeit gefordert ist. Die wichtigsten Vorteile im Überblick:
- Kompaktes Design: Die Micro-Fit Serie zeichnet sich durch ihre geringe Bauhöhe und Breite aus, was eine Integration in dicht bestückte Leiterplatten und Gehäuse ermöglicht. Dies ist entscheidend für moderne, miniaturisierte elektronische Geräte.
- Hohe Strombelastbarkeit: Trotz seiner geringen Größe ist das Gehäuse für signifikante Stromstärken ausgelegt, was es zu einer idealen Lösung für Leistungsanwendungen macht, bei denen Platzmangel herrscht.
- Robuste Verriegelungsmechanismen: Die integrierten Verriegelungsmechanismen verhindern ein unbeabsichtigtes Lösen der Verbindung, selbst bei Vibrationen oder mechanischer Belastung. Dies gewährleistet die Integrität der Stromversorgung und Signalübertragung.
- Polarisiertes Design: Die Gehäusegeometrie ist so gestaltet, dass eine Fehlbestückung der Kontakte praktisch ausgeschlossen ist. Dies spart wertvolle Zeit bei der Montage und vermeidet kostspielige Fehler.
- Hochwertige Materialien: Gefertigt aus robusten und langlebigen Materialien, die eine hohe Temperaturbeständigkeit und chemische Resistenz aufweisen. Dies garantiert eine lange Lebensdauer und Zuverlässigkeit in verschiedenen Umgebungen.
- Vielseitige Anwendungsmöglichkeiten: Das 2×11-polige Design bietet eine flexible Konfiguration für eine Vielzahl von Strom- und Signalpfaden, was es zu einer universellen Lösung für diverse Projekte macht.
Detaillierte Spezifikationen des MOLEX 430202200
Um Ihnen einen umfassenden Überblick über die technischen Eigenschaften des MOLEX 430202200 Crimpgehäuses zu geben, haben wir die relevanten Spezifikationen in der folgenden Tabelle zusammengefasst:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Artikelnummer | 430202200 |
| Produktlinie | Micro-Fit |
| Polanzahl | 22 (2 Reihen à 11 Pole) |
| Typ | Crimpgehäuse (Steckergehäuse) |
| Anschlussart | Für Crimp-Kontakte |
| Gehäusematerial | Hochleistungspolymer, UL 94V-0 klassifiziert für Flammwidrigkeit |
| Farbe | Natur (oft weißlich oder hellgrau, je nach genauer Materialcharge) |
| Betriebstemperatur | -40°C bis +105°C (typisch für Micro-Fit Serie) |
| Nennstrom pro Kontakt | Bis zu 5A (abhängig vom verwendeten Kontakt und Drahtquerschnitt) |
| Nennspannung | 300V AC/DC (typisch für Micro-Fit Serie) |
| Rastermaß (Pitch) | 3.00mm (zentraler Achsabstand zwischen Kontakten) |
| Mechanische Lebensdauer | Mindestens 100 Steckzyklen |
| Einsatzgebiet | Signal- und Stromversorgung in beengten Platzverhältnissen, z.B. weiße Ware, Industrieautomation, IT-Equipment |
Konstruktion und Materialgüte: Langlebigkeit und Zuverlässigkeit
Das Gehäusematerial des MOLEX 430202200 ist sorgfältig ausgewählt, um den Anforderungen moderner Elektronik zu genügen. Typischerweise kommt ein hochwertiger thermoplastischer Kunststoff zum Einsatz, der die UL 94V-0 Klassifizierung erfüllt. Diese Klassifizierung bestätigt die Flammwidrigkeit des Materials, eine essentielle Eigenschaft für sicherheitskritische Anwendungen. Die ausgezeichnete chemische Beständigkeit schützt das Gehäuse vor einer Vielzahl von Lösungsmitteln, Ölen und anderen industriellen Chemikalien, die während des Betriebs oder der Montage auftreten können. Die natürliche Farbe des Gehäuses ist oft ein Hinweis auf die Reinheit des Materials und seine Eignung für anspruchsvolle Einsatzzwecke.
Die Konstruktion des 2×11-poligen Gehäuses ist auf maximale Effizienz und Fehlervermeidung ausgelegt. Die präzise geformten Kammern für die Crimp-Kontakte gewährleisten eine exakte Zentrierung und sichere Verriegelung der einzelnen Kontakte. Die äußere Gehäuseform ist optimiert, um ein einfaches Handling während der Montage zu ermöglichen und gleichzeitig einen sicheren Sitz im Endgerät zu gewährleisten. Die beiden Reihen von Kontakten (2×11) ermöglichen eine effiziente Aufteilung von Strom- und Signalpfaden auf einer kompakten Fläche, was die Entwicklung von modularen und leistungsfähigen Systemen unterstützt.
Anwendungsgebiete: Wo Präzision entscheidend ist
Das MOLEX 430202200 Crimpgehäuse ist ein fundamentaler Baustein in zahlreichen Branchen, in denen Zuverlässigkeit, Miniaturisierung und hohe Leistungsdichte unabdingbar sind. Seine Einsatzmöglichkeiten erstrecken sich über:
- Automobilindustrie: In modernen Fahrzeugen sind zahlreiche Steuergeräte und Infotainmentsysteme verbaut. Kompakte und robuste Steckverbindungen sind hier unerlässlich, um den begrenzten Bauraum optimal zu nutzen und eine störungsfreie Funktion zu gewährleisten.
- Medizintechnik: Von diagnostischen Geräten bis hin zu tragbarer Gesundheitselektronik – die Medizintechnik erfordert höchste Standards an Zuverlässigkeit und Sicherheit. Die Molex Micro-Fit Serie erfüllt diese Anforderungen durch ihre präzise Fertigung und Langlebigkeit.
- Industrielle Automatisierung: In Steuerungsanlagen, Robotik und Fertigungsmaschinen sind zuverlässige Verbindungen für die Signalübertragung und Stromversorgung kritisch. Das 430202200 ermöglicht kompakte und wartungsfreundliche Verkabelungslösungen.
- Unterhaltungselektronik: Bei der Entwicklung von Unterhaltungselektronikprodukten wie Fernsehern, Soundbars oder Spielekonsolen spielt die Platzersparnis eine große Rolle. Die Micro-Fit Serie bietet hier die notwendige Flexibilität und Leistung.
- Server und IT-Infrastruktur: In Rechenzentren und Server-Racks werden hohe Anforderungen an die Verkabelung gestellt, sowohl hinsichtlich der Dichte als auch der Leistungsfähigkeit. Das 430202200 kann hier für interne Verbindungen eingesetzt werden.
- Haushaltsgeräte: Auch in modernen Haushaltsgeräten, von Waschmaschinen bis zu Kühlschränken, finden sich komplexe Elektroniksysteme, die auf zuverlässige und kompakte Steckverbindungen angewiesen sind.
FAQ – Häufig gestellte Fragen zu MOLEX 430202200 – Molex Crimpgehäuse – Micro-Fit – 2×11-polig – Stecker
Was ist der Hauptvorteil der Molex Micro-Fit Serie gegenüber anderen Steckverbindern?
Der Hauptvorteil der Molex Micro-Fit Serie, und damit auch des 430202200, liegt in der Kombination aus extrem kompakter Bauweise und hoher Leistungsfähigkeit. Sie ermöglicht eine höhere Steckdichte, was besonders in Anwendungen mit begrenztem Bauraum von unschätzbarem Wert ist, ohne dabei Abstriche bei der Zuverlässigkeit oder Strombelastbarkeit machen zu müssen.
Welche Art von Kontakten wird für das MOLEX 430202200 Gehäuse benötigt?
Für das MOLEX 430202200 Crimpgehäuse werden spezielle Crimp-Kontakte aus der Molex Micro-Fit Serie benötigt. Diese Kontakte werden separat erworben und dann mit einem geeigneten Crimpwerkzeug an die Kabelenden gecrimpt, bevor sie in das Gehäuse eingesetzt werden.
Ist das MOLEX 430202200 Gehäuse für den Einsatz bei hohen Temperaturen geeignet?
Ja, das Gehäusematerial ist in der Regel für einen Temperaturbereich von -40°C bis +105°C ausgelegt, was eine hohe Temperaturbeständigkeit für viele industrielle und automotive Anwendungen gewährleistet. Bitte prüfen Sie jedoch immer die spezifische Dokumentation des Herstellers für exakte Grenzwerte.
Wie wird sichergestellt, dass die Verbindungen sicher sind und sich nicht unbeabsichtigt lösen?
Das MOLEX 430202200 verfügt über integrierte Verriegelungsmechanismen, die einen sicheren Halt der Kontakte im Gehäuse und des Gehäuses mit seinem Gegenstück gewährleisten. Diese Verriegelungen sind so konzipiert, dass sie ein unbeabsichtigtes Lösen durch Vibrationen oder mechanische Einwirkung verhindern.
Ist dieses Crimpgehäuse mit anderen Molex-Serien kompatibel?
Nein, das MOLEX 430202200 ist spezifisch für die Molex Micro-Fit Serie konzipiert. Es ist nicht mit Gehäusen oder Kontakten anderer Molex-Serien (wie z.B. Mini-Fit oder KK-Serie) kompatibel, um die optimale Leistung und Sicherheit zu gewährleisten.
Welchen Drahtquerschnitt kann ich typischerweise für die Kontakte dieses Gehäuses verwenden?
Die genauen Spezifikationen für den Drahtquerschnitt hängen vom verwendeten Kontakt und der Strombelastbarkeit ab. Typischerweise unterstützt die Micro-Fit Serie Drahtquerschnitte im Bereich von AWG 22 bis AWG 28 für Signalapplikationen und bis AWG 20 oder AWG 18 für höhere Strombelastungen. Für präzise Angaben konsultieren Sie bitte das Datenblatt der zugehörigen Molex Micro-Fit Kontakte.
Kann ich dieses Gehäuse für sowohl Strom- als auch Signalübertragung nutzen?
Ja, das 2×11-polige Design des MOLEX 430202200 ermöglicht eine flexible Aufteilung. Sie können beispielsweise einige Pole für die Stromversorgung und andere für die Signalübertragung nutzen. Die maximale Strombelastbarkeit pro Kontakt sollte dabei stets beachtet werden.
