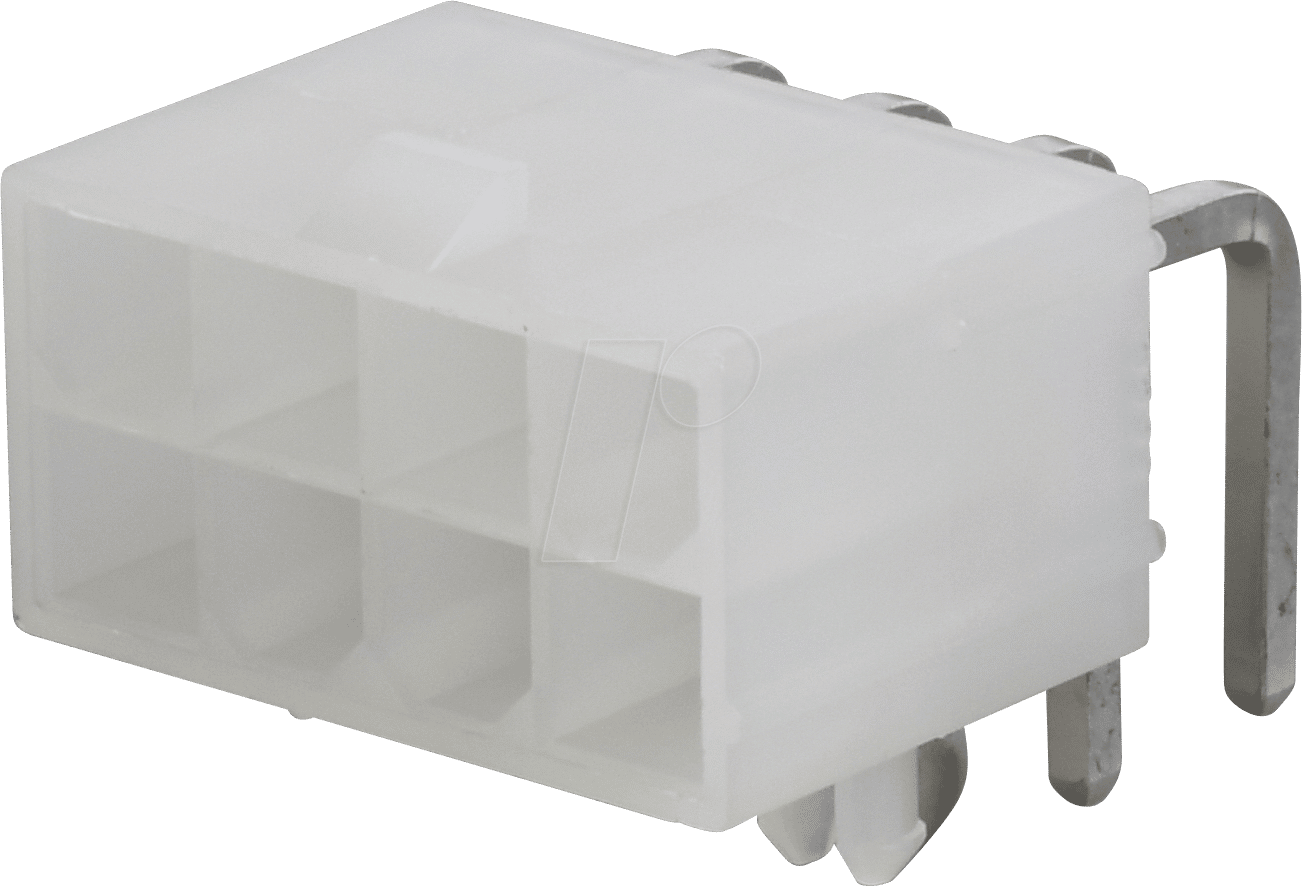

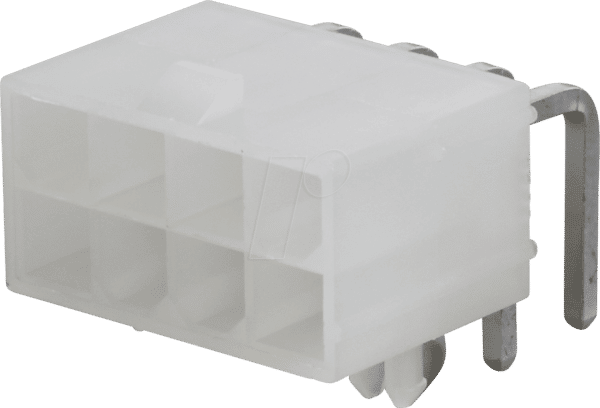

MOLEX 39301080: Zuverlässige Mini-Fit Jr. Stiftleiste für präzise Verbindungen in anspruchsvollen Umgebungen
Sie suchen nach einer robusten und zuverlässigen Lösung für Ihre elektrischen Verbindungen, die sich durch Langlebigkeit und hohe Leistung auszeichnet? Der MOLEX 39301080 – eine 2×4-polige Mini-Fit Jr. Stiftleiste – ist die ideale Wahl für Ingenieure, Entwickler und Technikexperten, die höchste Ansprüche an ihre Komponenten stellen und eine sichere, stabile Daten- und Stromübertragung gewährleisten müssen. Dieses präzisionsgefertigte Verbindungselement wurde entwickelt, um den Anforderungen moderner Elektroniksysteme gerecht zu werden, von Industrieautomatisierung bis hin zu Konsumgütern.
Warum MOLEX 39301080 die überlegene Wahl ist
Im Vergleich zu Standard-Steckverbindern bietet die MOLEX Mini-Fit Jr. Serie eine herausragende Kombination aus mechanischer Stabilität, elektrischer Integrität und Benutzerfreundlichkeit. Die 39301080 Stiftleiste ist speziell darauf ausgelegt, Vibrationen zu widerstehen, versehentliches Trennen zu verhindern und eine zuverlässige Signalübertragung auch unter schwierigen Betriebsbedingungen zu gewährleisten. Dies macht sie zu einer kritischen Komponente für Applikationen, bei denen Ausfallzeiten keine Option sind.
Maximale Leistung und Zuverlässigkeit durch fortschrittliche Technik
Die MOLEX 39301080 Stiftleiste verkörpert die Ingenieurskunst, die Molex zu einem Weltmarktführer in der Verbindungstechnik gemacht hat. Jeder Aspekt des Designs ist darauf optimiert, eine kompromisslose Leistung zu liefern:
- Präzise Fertigung: Hochpräzise gefertigte Kontakte sorgen für geringen Übergangswiderstand und damit für effiziente Stromübertragung.
- Robuste Bauweise: Das Gehäusematerial ist auf Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen wie Staub und Feuchtigkeit ausgelegt.
- Verpolungssicherheit: Das Design der Mini-Fit Jr. Serie beinhaltet Mechanismen, die eine fehlerhafte Montage verhindern und somit Systemausfälle vermeiden.
- Hohe Kontaktdichte: Die 2×4-polige Konfiguration ermöglicht eine hohe Anzahl von Verbindungen auf begrenztem Raum, was besonders in kompakten Geräten von Vorteil ist.
- Zuverlässige mechanische Verriegelung: Die optionalen Verriegelungsmechanismen (falls zutreffend für diese spezifische Variante, generell für die Serie) bieten zusätzliche Sicherheit gegen unbeabsichtigtes Lösen der Verbindung.
Technische Spezifikationen und Materialqualität
Die Auswahl der richtigen Komponenten ist entscheidend für die Langlebigkeit und Funktionalität Ihrer elektronischen Systeme. Die MOLEX 39301080 Stiftleiste zeichnet sich durch folgende Merkmale aus, die ihre überlegene Leistung untermauern:
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Molex |
| Teilenummer | 39301080 |
| Serie | Mini-Fit Jr. |
| Polzahl | 8 (2×4) |
| Kontakttyp | Stiftleiste (Header) |
| Nennstrom (pro Kontakt) | Bis zu 7,5 A (abhängig von Drahtgröße und Betriebstemperatur) |
| Betriebstemperatur | -40°C bis +105°C |
| Isolationswiderstand | Mindestens 1000 MΩ |
| Material Gehäuse | Hochleistungs-Thermoplast, UL 94V-0 klassifiziert für Flammwidrigkeit. Bietet ausgezeichnete elektrische Isolation und mechanische Festigkeit. |
| Material Kontakte | Phosphorbronze oder ähnliche Legierung, oft mit Gold- oder Zinnbeschichtung für verbesserte Leitfähigkeit und Korrosionsbeständigkeit. |
| Rastermaß (Pitch) | 4,20 mm |
| Montageart | Leiterplattenmontage (Through-Hole) |
| Anwendungsbereiche | Industrielle Steuerungen, Telekommunikation, medizinische Geräte, Haushaltsgeräte, Computerelektronik, Stromversorgungen. |
Vielfältige Einsatzmöglichkeiten für professionelle Anwendungen
Die Flexibilität und Zuverlässigkeit der MOLEX 39301080 Stiftleiste machen sie zu einer unverzichtbaren Komponente in einer breiten Palette von Branchen und Applikationen:
- Automobilindustrie: Für Verbindungen in Steuergeräten, Infotainmentsystemen und Sensorik, wo Robustheit und Vibrationfestigkeit entscheidend sind.
- Industrielle Automation: Zur Verkabelung von Sensoren, Aktoren und Steuerungen in Produktionsanlagen, wo Zuverlässigkeit unter rauen Bedingungen Priorität hat.
- Medizintechnik: In Geräten, bei denen hohe Signalintegrität und Lebensdauer unerlässlich sind, wie z.B. in Überwachungsgeräten oder diagnostischen Systemen.
- Telekommunikation: Für robuste Schnittstellen in Netzwerkgeräten und Stromversorgungen.
- Konsumgüter: In leistungsstarken Haushaltsgeräten oder Unterhaltungselektronik, wo eine dauerhafte und sichere Verbindung erforderlich ist.
- Stromversorgungsmodule: Als Teil von internen Verbindungen in Netzteilen oder Spannungsreglern zur effizienten Verteilung von Energie.
FAQ – Häufig gestellte Fragen zu MOLEX 39301080 – Molex, Stiftleiste – Mini-Fit Jr – 2×4-polig – Stecker
Was ist der Hauptvorteil der Mini-Fit Jr. Serie gegenüber anderen Steckverbindern?
Die Mini-Fit Jr. Serie von Molex zeichnet sich durch ihre hohe Strombelastbarkeit, ihre mechanische Robustheit und ihre Verpolungssicherheit aus. Sie wurde entwickelt, um zuverlässige Verbindungen auch unter anspruchsvollen Bedingungen zu gewährleisten, was sie von vielen einfacheren Steckverbindern unterscheidet.
Für welche Art von Anwendungen ist die MOLEX 39301080 Stiftleiste besonders geeignet?
Diese Stiftleiste eignet sich hervorragend für Anwendungen, die eine hohe Strombelastbarkeit, Zuverlässigkeit und mechanische Stabilität erfordern. Dazu gehören industrielle Steuerungen, Automobilanwendungen, Telekommunikationsgeräte und medizinische Ausrüstung.
Kann die MOLEX 39301080 Stiftleiste mit anderen Herstellern kompatibel sein?
Die Mini-Fit Jr. Serie von Molex hat sich als Industriestandard etabliert. Während es empfehlenswert ist, die spezifischen Spezifikationen zu überprüfen, sind viele Komponenten innerhalb der Mini-Fit Jr. Familie und von anderen Herstellern mit ähnlichen Rastermaßen und Kontaktgeometrien in der Regel kompatibel.
Welche Art von Beschichtung haben die Kontakte der MOLEX 39301080 Stiftleiste?
Die genaue Beschichtung kann je nach spezifischer Ausführung variieren, aber typischerweise werden Kontakte der Mini-Fit Jr. Serie mit Zinn oder Gold beschichtet. Dies verbessert die Leitfähigkeit, reduziert den Übergangswiderstand und erhöht die Korrosionsbeständigkeit für eine längere Lebensdauer.
Wie stellt die Mini-Fit Jr. Serie die Verpolungssicherheit sicher?
Die Mini-Fit Jr. Serie verfügt über Designmerkmale, wie z.B. Schlüsselnuten im Gehäuse und passende Stifte in den Buchsen, die sicherstellen, dass der Stecker nur in der korrekten Ausrichtung eingesteckt werden kann. Dies verhindert Fehler bei der Montage und schützt die angeschlossenen Geräte.
Was bedeutet die UL 94V-0 Klassifizierung des Gehäusematerials?
Die UL 94V-0 Klassifizierung ist eine internationale Norm für die Flammwidrigkeit von Kunststoffen. Sie bedeutet, dass das Material nach Entzündung selbst erlischt und nur eine sehr geringe Brenndauer aufweist. Dies ist ein wichtiges Sicherheitsmerkmal für elektronische Komponenten, insbesondere in Umgebungen, in denen Brandrisiken minimiert werden müssen.
Kann die MOLEX 39301080 Stiftleiste für Hochfrequenzanwendungen verwendet werden?
Die Mini-Fit Jr. Serie ist primär für Strom- und Signalübertragung mit geringeren Frequenzen konzipiert. Für anspruchsvolle Hochfrequenzanwendungen sind spezialisierte Steckverbinder mit optimierter Impedanzkontrolle und geringerer Signalreflexion möglicherweise besser geeignet.
