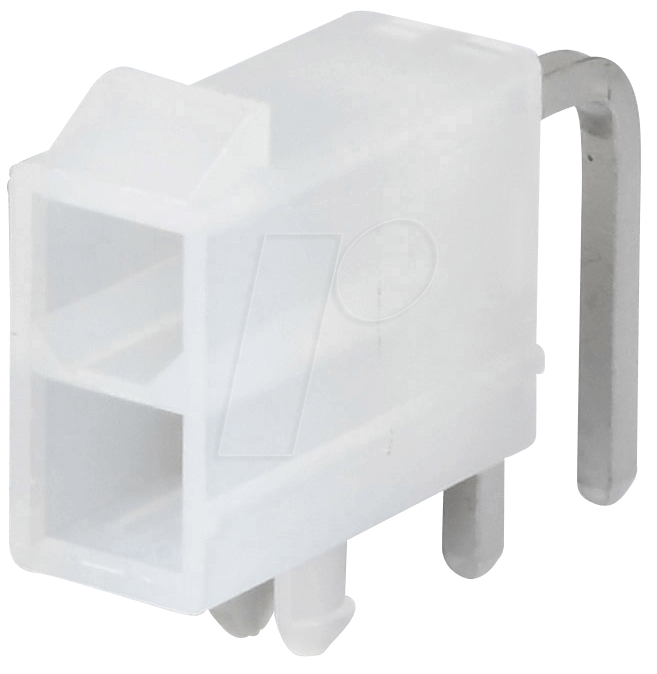

Präzise Verbindungslösungen für anspruchsvolle Anwendungen: MOLEX 39301020 Mini-Fit Jr. Stiftleiste
Wenn es um zuverlässige und sichere elektrische Verbindungen in industriellen, technischen oder IT-Anwendungen geht, stellt der MOLEX 39301020 eine herausragende Lösung dar. Dieser 2×1-polige Mini-Fit Jr. Stiftleisten-Stecker von Molex ist konzipiert, um die Komplexität von Verdrahtungsprojekten zu reduzieren und gleichzeitig eine maximale Signalintegrität und mechanische Stabilität zu gewährleisten. Ideal für Ingenieure, Techniker und Systemintegratoren, die auf bewährte Komponenten für ihre kritischen Schaltkreise angewiesen sind.
Das Molex Mini-Fit Jr. System: Mehr als nur ein Stecker
Das Mini-Fit Jr. System von Molex ist seit langem ein Synonym für Leistung und Zuverlässigkeit in Umgebungen, die hohe Anforderungen an Strombelastbarkeit und Steckzyklen stellen. Der MOLEX 39301020 repräsentiert die Weiterentwicklung dieser bewährten Technologie und bietet spezifische Vorteile, die ihn von generischen Steckverbindern abheben. Seine Konstruktion ist auf Langlebigkeit und einfache Handhabung ausgelegt, was ihn zur bevorzugten Wahl für OEMs und Entwickler macht, die keine Kompromisse bei der Qualität eingehen wollen.
Technische Überlegenheit und Design-Merkmale
Die überlegene Leistung des MOLEX 39301020 resultiert aus einer Kombination intelligenter Design-Merkmale und hochwertiger Materialien. Die Mini-Fit Jr. Serie ist bekannt für ihre robusten Gehäuse, die eine hohe mechanische Belastbarkeit und Schutz gegen Umwelteinflüsse bieten. Die präzise gefertigten Kontakte gewährleisten eine geringe Übergangswiderstand, was für eine effiziente Stromübertragung unerlässlich ist. Die 2×1-polige Anordnung ermöglicht eine kompakte Verdrahtung bei gleichzeitig guter Übersichtlichkeit, was Montage und Wartung vereinfacht.
Vorteile des MOLEX 39301020 auf einen Blick
- Robuste Bauweise: Das strapazierfähige Gehäusematerial ist für eine lange Lebensdauer und Zuverlässigkeit unter anspruchsvollen Bedingungen ausgelegt.
- Hohe Strombelastbarkeit: Trotz seiner kompakten Größe unterstützt der Stecker signifikante Stromstärken, was ihn für vielfältige Anwendungen qualifiziert.
- Mechanische Verriegelung: Integrierte Verriegelungsmechanismen verhindern ein unbeabsichtigtes Trennen der Verbindung und sorgen für physische Sicherheit.
- Pollung und Kodierung: Das Design verhindert fehlerhafte Steckvorgänge durch eindeutige Polung und optionale Kodierungsmöglichkeiten, was Systemfehler minimiert.
- Optimierte Kontaktgeometrie: Die spezielle Form der Kontakte sorgt für eine hohe Kontaktkraft und geringen Übergangswiderstand über viele Steckzyklen hinweg.
- Kompakte Bauform: Die Mini-Fit Jr. Serie ermöglicht eine platzsparende Implementierung, was besonders in dicht bestückten Baugruppen von Vorteil ist.
- Breite Anwendbarkeit: Geeignet für eine Vielzahl von Branchen, darunter Telekommunikation, Medizin, Industrieautomatisierung und Konsumgüter.
Umfassende Produktdetails und Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Artikelnummer | 39301020 |
| Serie | Mini-Fit Jr. |
| Polzahl | 2×1 (2 Positionen) |
| Steckertyp | Stiftleiste (Header) |
| Gehäusematerial | Hochleistungspolymer (typischerweise LCP oder ähnliche thermische und elektrische Isolatoren) für hohe Temperaturbeständigkeit und Flammwidrigkeit. |
| Kontakmaterial | Phosphorbronze oder Messing mit einer Hartvergoldung oder Zinnbeschichtung für exzellente Leitfähigkeit und Korrosionsbeständigkeit. |
| Maximale Strombelastbarkeit | Bis zu 7A pro Kontakt, abhängig von der Anwendungsumgebung und Drahtgröße. (Dies ist eine typische Angabe für Mini-Fit Jr. und sollte für spezifische Varianten überprüft werden.) |
| Maximale Spannung | 600V AC/DC (Abhängig von Isolationsabstand und Umgebung.) |
| Betriebstemperaturbereich | -40°C bis +105°C (Typisch für die Serie, die genaue Angabe kann je nach spezifischer Materialauswahl variieren.) |
| Steckzyklen | Über 100 Zyklen (Design für industrielle Anwendungen mit wiederholten Verbindungen.) |
| Schutzart | Ungehäust, bietet aber durch das robuste Gehäuse und die steckbare Ausführung guten mechanischen Schutz der Kontakte. |
| Montagetyp | Leiterplattenmontage (SMT oder THT – die Artikelnummer 39301020 deutet auf eine stehende oder gewinkelte Leiterplattenmontage hin, genaue Details sind dem Datenblatt zu entnehmen.) |
| Farbe | Natur (typischerweise cremefarben oder grau, kann variieren) |
Anwendungsgebiete und Integration in Systeme
Der MOLEX 39301020 findet breite Anwendung in diversen Sektoren, wo präzise und verlässliche Strom- und Signalübertragung kritisch ist. In der Industrieautomatisierung dient er als Bindeglied zwischen Steuerungen, Sensoren und Aktoren. Im Telekommunikationsbereich und bei Netzwerkgeräten ermöglicht er die Stromversorgung von Komponenten und die Datenübertragung. Auch in der Medizintechnik, wo Zuverlässigkeit oberste Priorität hat, oder in der Entwicklung von Konsumerelektronik mit höheren Leistungsanforderungen, bietet der Mini-Fit Jr. Stecker eine ideale Lösung. Die einfache Montage auf Leiterplatten, sei es durch Surface Mount Technology (SMT) oder Through-Hole Technology (THT), erleichtert die Integration in bestehende oder neue Designs erheblich.
Qualitätsstandards und Zertifizierungen
Molex ist bekannt für seine strikten Qualitätskontrollen und die Einhaltung internationaler Normen. Der MOLEX 39301020 wird unter Berücksichtigung von Standards wie UL, CSA und RoHS gefertigt, was seine Sicherheit und Konformität für globale Märkte garantiert. Diese Zertifizierungen sind ein Indikator für die Robustheit, elektrische Sicherheit und Umweltverträglichkeit des Produkts. Die Verwendung von hochqualitativen Materialien und präzisen Fertigungsverfahren stellt sicher, dass jede Stiftleiste den spezifizierten Leistungsanforderungen entspricht und eine zuverlässige Funktion über die gesamte Lebensdauer des Geräts gewährleistet.
Die Bedeutung von Zuverlässigkeit in der Elektronikentwicklung
In der modernen Elektronikentwicklung ist die Wahl des richtigen Steckverbinders weit mehr als nur eine Frage der Konnektivität. Sie ist entscheidend für die Gesamtzuverlässigkeit, Leistung und Sicherheit eines Systems. Ein unzureichender Stecker kann zu Datenverlust, Geräteausfällen oder sogar zu gefährlichen Situationen führen. Die Mini-Fit Jr. Serie, repräsentiert durch den MOLEX 39301020, wurde entwickelt, um diese Risiken zu minimieren. Die durchdachte Konstruktion, die Wahl des Materials und die präzise Fertigung sind darauf ausgelegt, eine stabile und sichere Verbindung zu gewährleisten, selbst unter schwierigen Betriebsbedingungen. Dies reduziert die Notwendigkeit für Nacharbeit, verbessert die Produktlebensdauer und steigert die Kundenzufriedenheit.
FAQ – Häufig gestellte Fragen zu MOLEX 39301020 – Molex, Stiftleiste – Mini-Fit Jr – 2×1-polig – Stecker
Welche Anwendungen sind typisch für den MOLEX 39301020?
Der MOLEX 39301020 eignet sich ideal für eine breite Palette von Anwendungen, darunter Stromversorgungseinheiten, Netzwerkhardware, industrielle Steuerungen, medizinische Geräte und Konsumerelektronik, bei denen eine zuverlässige Strom- oder Signalübertragung auf engem Raum erforderlich ist.
Kann der Stecker mit verschiedenen Drahtgrößen verwendet werden?
Ja, die Mini-Fit Jr. Serie ist für die Aufnahme verschiedener Drahtgrößen innerhalb eines definierten Spektrums ausgelegt. Die genaue Kompatibilität mit spezifischen Drahtquerschnitten ist dem technischen Datenblatt des entsprechenden Crimp-Terminals und Steckgehäuses zu entnehmen.
Welche Vorteile bietet die 2×1-polige Konfiguration?
Die 2×1-polige Konfiguration ermöglicht eine kompakte Anordnung von Verbindungen auf der Leiterplatte und bietet gleichzeitig eine klare Trennung der Strompfade. Dies vereinfacht das Leiterplattendesign und die Verdrahtung, insbesondere wenn zwei unabhängige Strom- oder Signalleitungen benötigt werden.
Ist der MOLEX 39301020 für den Einsatz bei hohen Temperaturen geeignet?
Ja, die Mini-Fit Jr. Serie, zu der dieser Stecker gehört, ist typischerweise aus Hochleistungspolymeren gefertigt, die für den Einsatz in einem breiten Temperaturbereich, oft bis zu +105°C, ausgelegt sind. Dies macht sie geeignet für Umgebungen mit erhöhter Wärmeentwicklung.
Wie wird die mechanische Stabilität der Verbindung gewährleistet?
Die mechanische Stabilität wird durch die präzise Passform zwischen Stiftleiste und Gegenstecker sowie durch integrierte Verriegelungsmechanismen (falls vorhanden und im Gegenstecker realisiert) gewährleistet. Die robuste Bauweise des Gehäuses schützt die Kontakte zusätzlich.
Welche Zertifizierungen hat dieses Produkt üblicherweise?
Produkte der Mini-Fit Jr. Serie sind oft nach relevanten Industrienormen wie UL, CSA und erfüllen RoHS-Richtlinien für die Umweltverträglichkeit und elektrische Sicherheit. Detaillierte Informationen sind dem produktspezifischen Datenblatt zu entnehmen.
Ist eine Kodierung gegen Fehlsteckung möglich?
Ja, das Mini-Fit Jr. System bietet oft Möglichkeiten zur Kodierung durch den Einsatz von spezifischen Steckgehäusen oder durch das Entfernen von Führungsrippen. Dies stellt sicher, dass die Stecker nur in der korrekten Ausrichtung verbunden werden können, was Systemfehler vermeidet.
