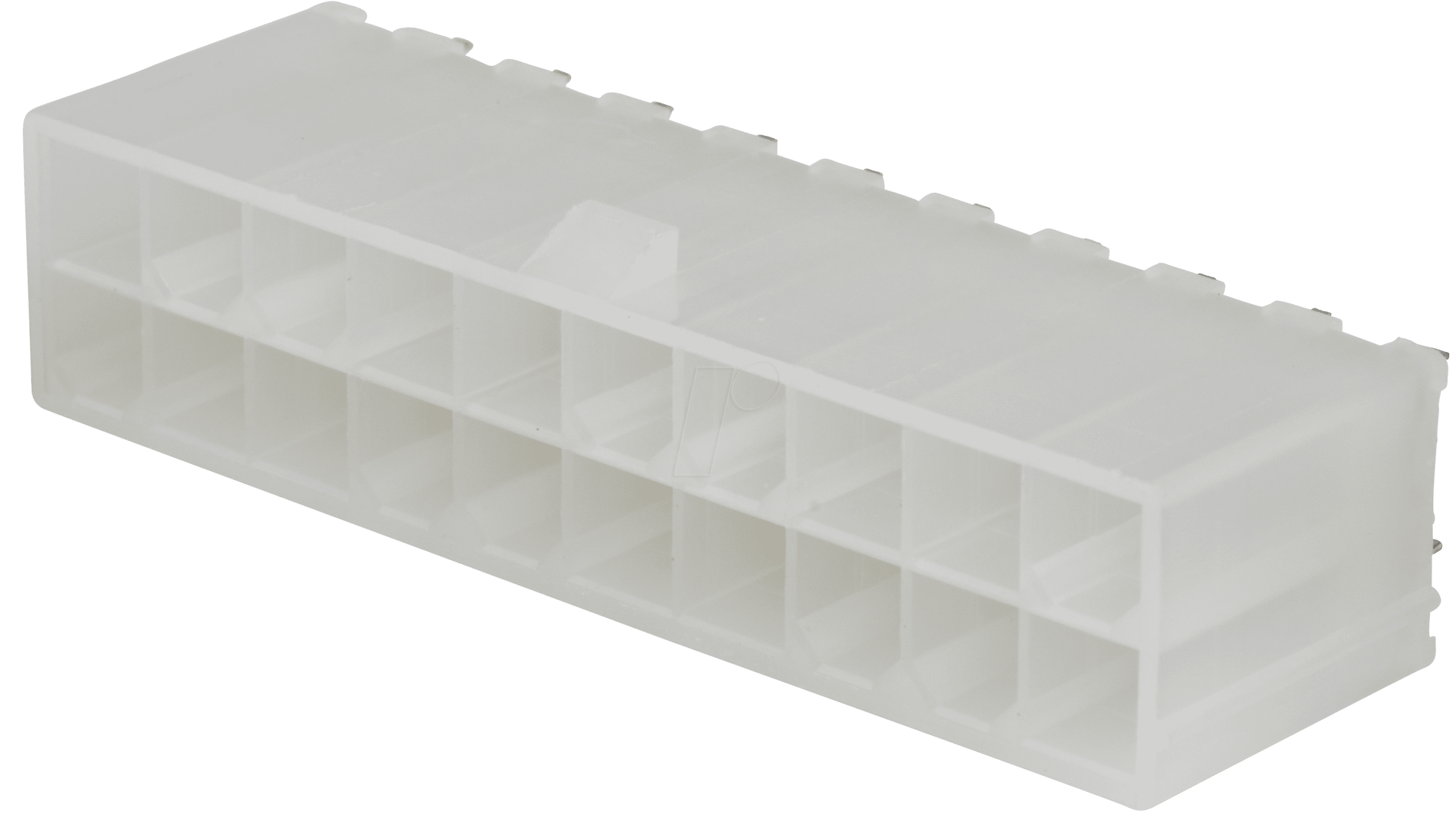

MOLEX 39281203: Die zuverlässige Verbindungslösung für anspruchsvolle Anwendungen
Suchen Sie nach einer robusten und zuverlässigen Verbindungslösung, die auch unter schwierigen Bedingungen eine stabile Stromversorgung gewährleistet? Der MOLEX 39281203 – eine Mini-Fit Jr. Stiftleiste mit 2×10 Kontakten – ist die ideale Wahl für Entwickler, Ingenieure und technisch versierte Anwender, die höchste Ansprüche an Signalintegrität und mechanische Stabilität stellen. Diese präzise gefertigte Steckerleiste schließt die Lücke zwischen Komponenten und sorgt für eine sichere und effiziente Übertragung von elektrischer Energie.
Warum MOLEX Mini-Fit Jr. die überlegene Wahl ist
Im Vergleich zu einfacheren oder minderwertigeren Steckverbindern zeichnet sich die MOLEX Mini-Fit Jr. Serie durch eine Reihe von Schlüsselmerkmalen aus, die sie zu einer überlegenen Lösung machen. Die Mini-Fit Jr. Familie ist bekannt für ihre hohe Strombelastbarkeit bei kompakter Bauform, was sie perfekt für Anwendungen macht, bei denen Platz begrenzt ist, aber dennoch signifikante Mengen an Strom übertragen werden müssen. Die integrierte Verriegelungsmechanik verhindert versehentliches Trennen, selbst bei starken Vibrationen oder mechanischer Belastung, ein entscheidender Vorteil gegenüber Steckverbindern ohne diese Funktion. Die verwendete Materialtechnologie und die präzise Fertigung garantieren eine geringe Übergangsbeständigkeit und somit eine effiziente Energieübertragung mit minimalen Verlusten, was bei Standardlösungen oft nicht gegeben ist. Darüber hinaus sorgt das bewährte Design für eine hohe Zuverlässigkeit über einen langen Lebenszyklus.
Technische Spitzenleistungen der MOLEX 39281203 Stiftleiste
Die MOLEX 39281203 repräsentiert die nächste Generation von Steckverbindern im Bereich der Mittelstromanwendungen. Ihre Konstruktion ist auf maximale Leistung und Langlebigkeit ausgelegt. Die 2×10-polige Konfiguration ermöglicht eine flexible Anordnung von Anschlusspunkten und unterstützt somit eine Vielzahl von Schaltungsdesigns. Die Mini-Fit Jr. Serie von Molex wurde speziell entwickelt, um den wachsenden Anforderungen von Geräten gerecht zu werden, die sowohl leistungsstark als auch energieeffizient sein müssen. Dies wird durch die optimierte Kontaktgeometrie und die Auswahl hochwertiger Materialien erreicht.
Hervorragende Materialqualität und robuste Konstruktion
Die MOLEX 39281203 Stiftleiste wird aus hochleistungsfähigen Materialien gefertigt, die für ihre hervorragende thermische Stabilität und mechanische Widerstandsfähigkeit bekannt sind. Das Gehäusematerial besteht in der Regel aus einem thermoplastischen Polymer, das flammhemmende Eigenschaften aufweist (oft nach UL 94V-0 zertifiziert) und eine hohe Betriebstemperatur ermöglicht. Dies gewährleistet die Sicherheit und Zuverlässigkeit auch in Umgebungen mit erhöhter Wärmeentwicklung. Die Kontakte selbst sind aus einer Kupferlegierung gefertigt und typischerweise mit einer Zinn- oder einer Edelmetallbeschichtung versehen, um eine optimale Leitfähigkeit zu gewährleisten und Korrosion vorzubeugen. Diese Materialauswahl ist entscheidend für die Minimierung von Übergangswiderständen und die Aufrechterhaltung einer stabilen Signalqualität über die gesamte Lebensdauer des Produkts.
Vielseitige Einsatzmöglichkeiten und Anwendungsbereiche
Die Mini-Fit Jr. Steckverbinderfamilie von Molex, zu der die 39281203 gehört, findet breite Anwendung in einer Vielzahl von Branchen und Produktkategorien. Ihre hohe Strombelastbarkeit und kompakte Größe machen sie ideal für:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuerungssystemen in rauen Umgebungen.
- Medizintechnik: In Geräten, die hohe Zuverlässigkeit und Reinigungsfähigkeit erfordern.
- Computer- und Servertechnologie: Für interne Stromversorgungs- und Datenverbindungen, wo Platzersparnis und Leistung entscheidend sind.
- Verbraucherelektronik: In größeren Haushaltsgeräten und Unterhaltungselektronikprodukten, die eine robuste Stromversorgung benötigen.
- Beleuchtungssysteme: Insbesondere für High-Power-LED-Anwendungen.
- Telekommunikation: In Netzwerkgeräten und Kommunikationsinfrastrukturen.
Diese Vielseitigkeit unterstreicht die Adaptionsfähigkeit und den Wert, den die MOLEX 39281203 in verschiedensten technischen Projekten bietet.
Produktdetails und Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Artikelnummer | 39281203 |
| Produktlinie | Mini-Fit Jr. |
| Typ | Stiftleiste (Buchsenleiste) |
| Anzahl der Reihen | 2 |
| Anzahl der Pole pro Reihe | 10 |
| Gesamtpolzahl | 20 |
| Rastermaß (Pitch) | 4.20 mm |
| Max. Stromstärke pro Kontakt | Bis zu 9 A (abhängig von der Drahtgröße und Temperaturbedingungen) |
| Betriebstemperaturbereich | -40°C bis +105°C |
| Gehäusematerial | Thermoplast, typischerweise UL 94V-0 klassifiziert |
| Kontaktmaterial | Kupferlegierung, verzinnt oder vergoldet |
| Montagetyp | Leiterplattenmontage (Through-Hole) |
| Verriegelungsmechanismus | Integriert (Polarisierung und Verriegelung) |
Umfassende Vorteile der Mini-Fit Jr. Technologie
Die MOLEX 39281203 Stiftleiste bietet eine Reihe von Vorteilen, die sie zu einer bevorzugten Wahl für professionelle Anwendungen machen:
- Hohe Strombelastbarkeit: Ermöglicht die Übertragung signifikanter Energiemengen, was für leistungsintensive Geräte unerlässlich ist.
- Kompakte Bauform: Spart wertvollen Platz auf der Leiterplatte und ermöglicht kleinere, dichtere Gerätekonstruktionen.
- Sichere Verriegelung: Verhindert unbeabsichtigtes Trennen und gewährleistet eine unterbrechungsfreie Stromversorgung, selbst unter vibrierenden Bedingungen.
- Zuverlässige Signalübertragung: Minimale Übergangswiderstände und hohe Kontaktstabilität sorgen für eine reine und zuverlässige Signalintegrität.
- Breiter Betriebstemperaturbereich: Funktioniert zuverlässig in einem weiten Spektrum von Umgebungsbedingungen, von Kälte bis Hitze.
- Hohe mechanische Stabilität: Robustes Design und hochwertige Materialien widerstehen mechanischen Belastungen und gewährleisten eine lange Lebensdauer.
- Polarisierung: Die Form des Steckers verhindert falsches Einstecken und schützt vor Beschädigungen.
- Flachbandkabel-Kompatibilität: Die Serie Mini-Fit Jr. ist oft kompatibel mit verschiedenen Kabeltypen und Konfektionierungen, was Flexibilität bei der Implementierung bietet.
FAQ – Häufig gestellte Fragen zu MOLEX 39281203 – Molex Stiftleiste – Mini-Fit Jr – 2×10-polig – Stecker
Ist der MOLEX 39281203 für Hochfrequenzanwendungen geeignet?
Die Mini-Fit Jr. Serie ist primär für Stromversorgungs- und Niederfrequenz-Signalanwendungen konzipiert. Während sie für einige Signale mit geringerer Frequenz geeignet sein kann, sind für reine Hochfrequenzanwendungen spezialisierte Steckverbinder mit optimierten dielektrischen Eigenschaften und Impedanzanpassung besser geeignet.
Welche Art von Kabeln können mit der MOLEX 39281203 verbunden werden?
Der MOLEX 39281203 ist die Stiftleiste (Buchse), die auf eine Leiterplatte gesteckt wird. Die dazugehörigen Gegenstecker (Steckergehäuse mit Kabelkonfektion) der Mini-Fit Jr. Serie sind für eine Vielzahl von Drahtgrößen ausgelegt, typischerweise im Bereich von 18 AWG bis 24 AWG, je nach spezifischem Produkt und Stromanforderung.
Was bedeutet „Mini-Fit Jr.“?
„Mini-Fit Jr.“ ist eine Produktfamilie von Molex, die für kompakte Steckverbinder mit mittlerer Strombelastbarkeit bekannt ist. „Jr.“ steht dabei für Junior, was auf die im Vergleich zu größeren Molex-Serien wie „Mini-Fit“ oder „Maxi-Fit“ reduzierte Größe und Stromkapazität hinweist, während sie dennoch eine beachtliche Leistungsfähigkeit bietet.
Wie wird die Verriegelungsfunktion des Steckers aktiviert?
Die Mini-Fit Jr. Steckverbinder verfügen über eine integrierte Latch-Funktion. Beim Zusammenstecken rastet der Stecker hörbar und spürbar ein. Zum Trennen muss in der Regel ein kleiner Entriegelungshebel am Steckergehäuse (nicht an der Stiftleiste selbst) betätigt werden, um die Verriegelung zu lösen.
Ist die MOLEX 39281203 RoHS-konform?
Molex legt großen Wert auf die Einhaltung internationaler Umweltstandards. Die meisten Produkte der Mini-Fit Jr. Serie, einschließlich der 39281203, sind so konzipiert, dass sie den RoHS-Richtlinien (Restriction of Hazardous Substances) entsprechen und keine gefährlichen Stoffe in Mengen enthalten, die über den zulässigen Grenzwerten liegen.
Welche Vorteile bietet die 2×10-polige Konfiguration?
Die 2×10-polige Anordnung bietet eine hohe Flexibilität bei der Verdrahtung. Sie ermöglicht die Verteilung von Strom und Signalen auf 20 individuelle Anschlusspunkte und kann so an komplexe Schaltungsdesigns angepasst werden. Diese Konfiguration ist ideal, um sowohl Strom als auch Steuersignale über einen einzigen, kompakten Steckverbinder zu leiten.
Wie beeinflusst die Wahl des Kontaktmaterials die Leistung?
Das Kontaktmaterial hat einen direkten Einfluss auf die elektrische Leitfähigkeit und die Korrosionsbeständigkeit. Kupferlegierungen bieten eine gute elektrische Leitfähigkeit und mechanische Festigkeit. Eine Beschichtung, wie z.B. Zinn oder Gold, verbessert die Kontaktbeständigkeit weiter, schützt vor Oxidation und Korrosion und erhöht die Lebensdauer des Steckverbinders, insbesondere in anspruchsvollen Umgebungen.
