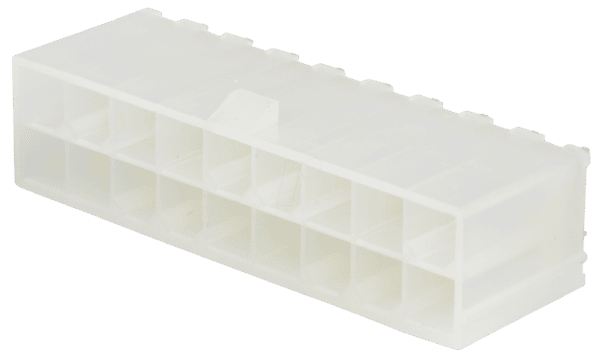

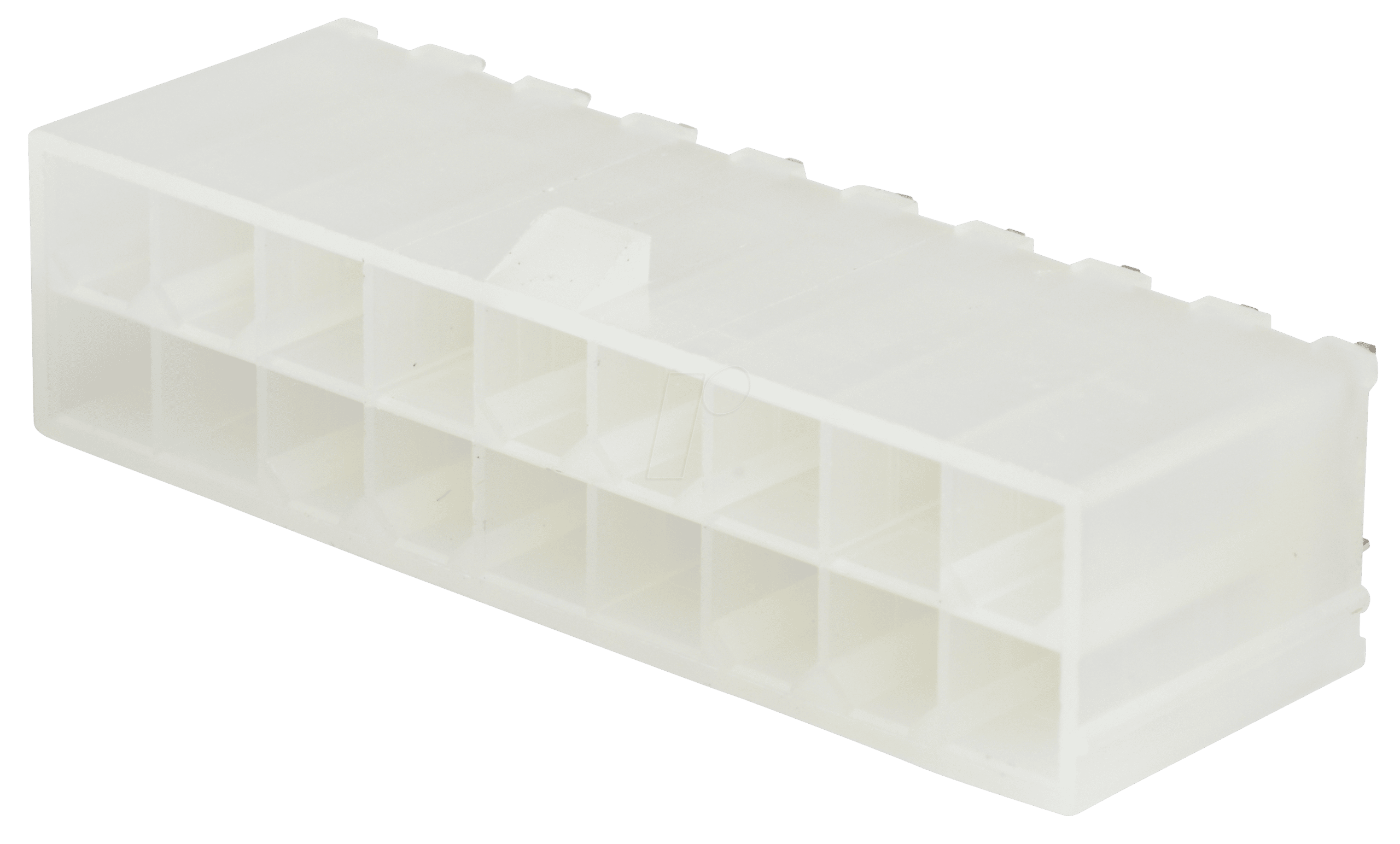

MOLEX 39281183 – Molex Stiftleiste – Mini-Fit Jr – 2×9-polig – Stecker: Die sichere Verbindung für anspruchsvolle Anwendungen
Wenn es um zuverlässige und sichere elektrische Verbindungen in komplexen Systemen geht, ist der MOLEX 39281183 – eine Molex Stiftleiste aus der Mini-Fit Jr Serie mit 2×9-poliger Konfiguration – die ideale Lösung. Speziell entwickelt für professionelle Anwender in Bereichen wie industrieller Automatisierung, Medizintechnik, Telekommunikation und Consumer-Elektronik, bietet dieser Stecker eine robuste und ausfallsichere Schnittstelle zur Signal- und Stromübertragung.
Herausragende Merkmale der Molex Mini-Fit Jr Serie
Die Molex Mini-Fit Jr Serie hat sich als Industriestandard für leistungsstarke und kompakte Steckverbinder etabliert. Der MOLEX 39281183 profitiert von dieser bewährten Technologie und bietet eine Reihe von Vorteilen, die ihn von einfacheren Stecklösungen abheben:
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, die Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen wie Vibrationen, Feuchtigkeit und Temperaturschwankungen gewährleisten. Dies minimiert das Risiko von Verbindungsausfällen, selbst unter anspruchsvollen Betriebsbedingungen.
- Hohe Strombelastbarkeit: Die Mini-Fit Jr Serie ist für ihre Fähigkeit bekannt, vergleichsweise hohe Stromstärken zu verarbeiten. Dies macht den 39281183 geeignet für Anwendungen, die mehr als nur geringe Signalleistungen erfordern.
- Polarisierung und Verriegelung: Die Stecker sind so konzipiert, dass eine falsche Steckerbelegung verhindert wird (Polarisierung). Zusätzlich sorgt ein mechanischer Verriegelungsmechanismus für eine sichere und vibrationsfeste Verbindung, die ein unbeabsichtigtes Trennen der Steckverbindung zuverlässig verhindert.
- Kompaktes Design: Trotz seiner Leistungsfähigkeit ist der Mini-Fit Jr Stecker relativ kompakt, was ihn besonders wertvoll für Anwendungen mit begrenztem Bauraum macht, wie z.B. in kompakter industrieller Elektronik oder hochentwickelten Kommunikationsgeräten.
- Breite Anwendungsvielfalt: Die Zuverlässigkeit und die technischen Spezifikationen der Mini-Fit Jr Serie ermöglichen den Einsatz in einer Vielzahl von Branchen, von der Servertechnologie über Haushaltsgeräte bis hin zu spezialisierten Industriesteuerungen.
Technische Spezifikationen im Detail
Der MOLEX 39281183 ist präzise gefertigt, um höchste Leistung und Zuverlässigkeit zu gewährleisten. Die 2×9-polige Anordnung bietet eine hohe Kontaktdichte in einem effizienten Layout.
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Molex |
| Produktnummer | 39281183 |
| Produktfamilie | Mini-Fit Jr |
| Typ | Stiftleiste (Stecker) |
| Polzahl | 2×9 (18 Kontakte) |
| Rastermaß | 4.20 mm |
| Strombelastbarkeit | Bis zu 13.0 A (abhängig von Drahtgröße und Umgebungstemperatur) |
| Spannungsfestigkeit | Bis zu 600 V AC/DC (abhängig von Anwendung und Isolierung) |
| Betriebstemperatur | -40°C bis +105°C |
| Gehäusematerial | UL 94V-0 klassifiziertes Nylon oder vergleichbar, für Flammwidrigkeit und mechanische Stabilität. |
| Kontaktmaterial | Messing mit nachträglicher Verzinnung oder alternativ mit Edelmetallbeschichtung für verbesserte Leitfähigkeit und Korrosionsbeständigkeit. |
| Steckzyklen | Konzipiert für eine hohe Anzahl von Steckzyklen, was auf eine dauerhafte und zuverlässige mechanische Verbindung hinweist. |
| Schutzart (mit passendem Gegenstecker) | Typischerweise IP20 für Anwendungen im Innenbereich, kann aber mit spezialisierten Gehäusen angepasst werden. |
| Zulassungen | CE, UL, CSA – Standardzertifizierungen, die die Konformität mit internationalen Sicherheits- und Qualitätsstandards belegen. |
Anwendungsbereiche und Vorteile
Die Vielseitigkeit des MOLEX 39281183 macht ihn zu einer bevorzugten Wahl in zahlreichen Sektoren:
- Industrielle Automatisierung und Steuerungstechnik: Ideal für den Anschluss von Sensoren, Aktoren, SPS-Modulen und anderen Komponenten in Fertigungsstraßen und Steuerungsschränken. Die robuste Verriegelung verhindert ein Trennen unter Vibrationsbelastung.
- Medizintechnik: In medizinischen Geräten, wo höchste Zuverlässigkeit und Sicherheit unerlässlich sind, bietet der Mini-Fit Jr eine stabile Verbindung für Stromversorgung und Datenübertragung. Die hygienischen Eigenschaften des Materials sind hierbei von Vorteil.
- Server und Datacenter: Zur Verkabelung von Stromversorgungsmodulen, Laufwerken und internen Komponenten in Servergehäusen. Die hohe Strombelastbarkeit ist hier entscheidend für den stabilen Betrieb.
- Telekommunikation: Einsatz in Basisstationen, Netzwerkausrüstung und Stromversorgungssystemen, wo eine zuverlässige und ausfallsichere Signalübertragung von größter Bedeutung ist.
- Consumer-Elektronik (High-End): In leistungsstarken Computern, professionellen Audio-/Videogeräten oder anderen anspruchsvollen Konsumentenprodukten, die eine robuste interne Verkabelung erfordern.
Die Überlegenheit gegenüber Standardlösungen liegt in der Kombination aus hoher Strombelastbarkeit in kompakter Bauform, der mechanischen Sicherheit durch die Verriegelung und der bewährten Qualität und Zuverlässigkeit, die Molex als Hersteller garantiert. Dies reduziert das Risiko von Ausfallzeiten, Serviceeinsätzen und kostspieligen Reparaturen.
FAQ – Häufig gestellte Fragen zu MOLEX 39281183 – Molex Stiftleiste – Mini-Fit Jr – 2×9-polig – Stecker
Ist der MOLEX 39281183 für hohe Umgebungstemperaturen geeignet?
Ja, der MOLEX 39281183 ist für einen Temperaturbereich von -40°C bis +105°C spezifiziert. Dies macht ihn für anspruchsvolle Umgebungen geeignet, in denen die Betriebstemperaturen signifikant ansteigen können.
Wie wird die mechanische Sicherheit der Verbindung gewährleistet?
Die Mini-Fit Jr Serie verfügt über einen integrierten Verriegelungsmechanismus, der ein versehentliches Trennen der Steckverbindung verhindert. Dies ist besonders wichtig in Umgebungen mit starken Vibrationen oder mechanischen Beanspruchungen.
Kann der MOLEX 39281183 auch für die Signalübertragung verwendet werden?
Obwohl die Mini-Fit Jr Serie für ihre Strombelastbarkeit bekannt ist, eignet sie sich aufgrund der präzisen Kontaktoberflächen und der hohen Anzahl von Kontakten (18 Pins) auch hervorragend für die Übertragung von Signalen, insbesondere wenn eine hohe Zuverlässigkeit gefordert ist.
Welche Arten von Kabeln können mit diesem Stecker verarbeitet werden?
Die Mini-Fit Jr Serie ist für eine breite Palette von Drahtgrößen (AWG) ausgelegt, die üblicherweise in Stromversorgungs- und Signalapplikationen verwendet werden. Die genaue Spezifikation für die Drahtgröße hängt vom jeweiligen Crimp-Kontakt ab, der separat ausgewählt werden muss.
Was bedeutet „Polarisierung“ bei diesem Stecker?
Polarisierung bedeutet, dass die Stecker so konstruiert sind, dass sie nur in einer bestimmten Ausrichtung zusammenpassen. Dies verhindert eine falsche Verdrahtung, die zu Kurzschlüssen oder Systemschäden führen könnte. Der MOLEX 39281183 ist so konzipiert, dass er nur korrekt mit seinem Gegenstück verbunden werden kann.
Welche Materialien werden für die Gehäuse und Kontakte verwendet?
Die Gehäuse bestehen in der Regel aus flammwidrigem UL 94V-0 klassifiziertem Nylon oder ähnlichen Hochleistungskunststoffen, die mechanische Stabilität und Sicherheit bieten. Die Kontakte sind typischerweise aus Messing gefertigt und für verbesserte Leitfähigkeit und Korrosionsbeständigkeit verzinnt oder mit Edelmetallen beschichtet.
Ist dieser Stecker wasserdicht?
Der MOLEX 39281183 als isolierte Stiftleiste hat standardmäßig keine eigene Dichtungsfunktion. Die Schutzart liegt im Bereich von IP20. Für Anwendungen, die Wasserdichtigkeit erfordern, müssen zusätzliche Gehäuse oder Dichtungen verwendet werden, die auf die Mini-Fit Jr Serie abgestimmt sind.
