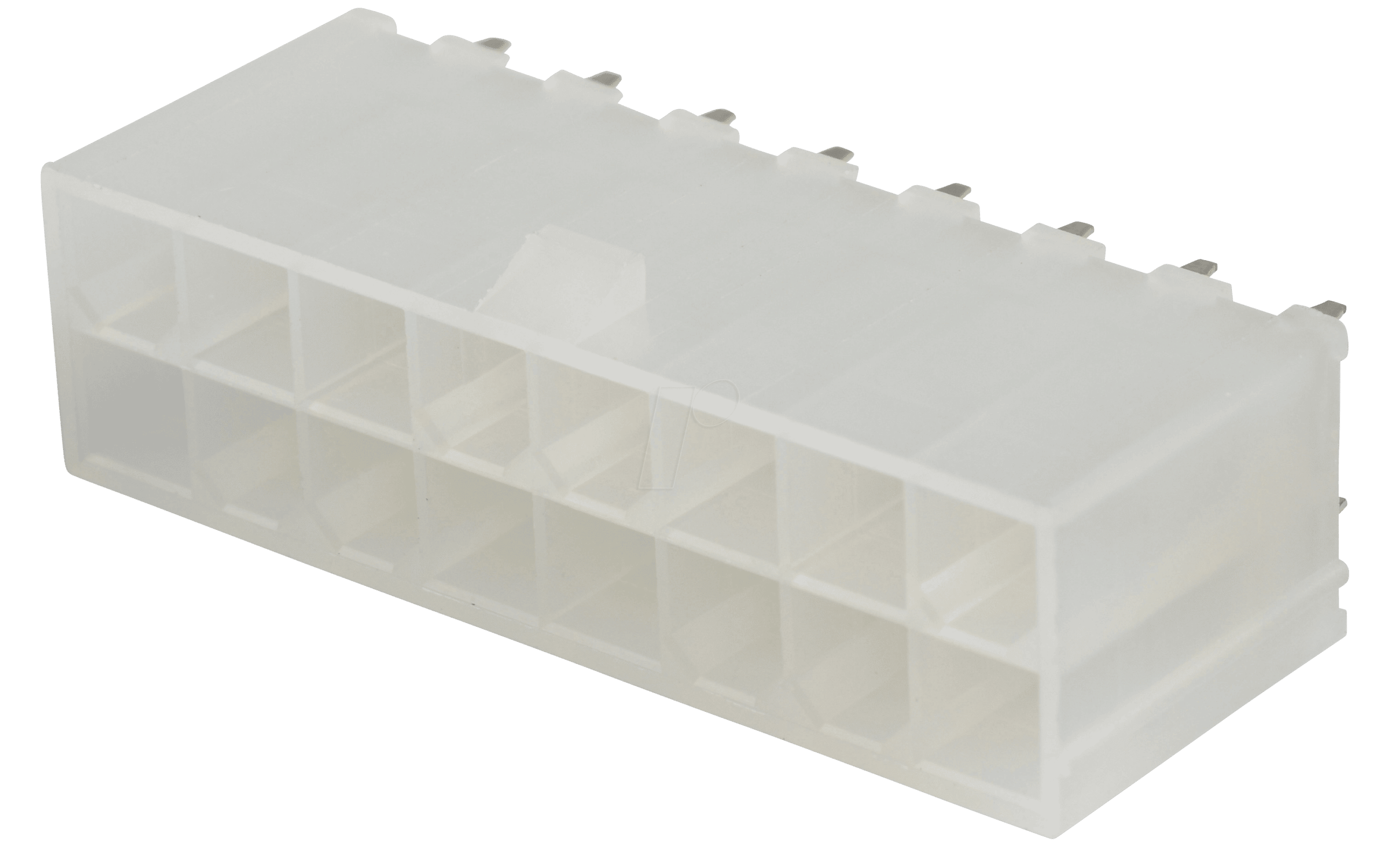

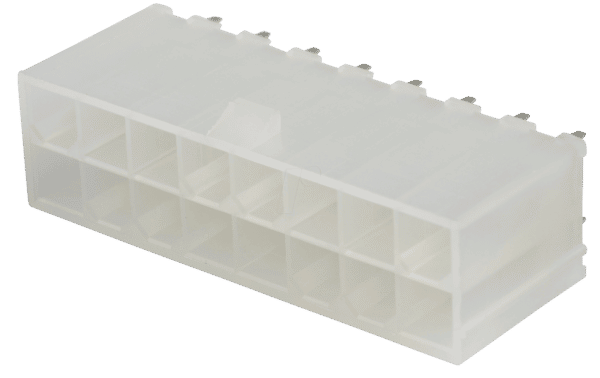

Präzise Verbindungen für anspruchsvolle Elektronikanwendungen: Der Molex 39281163 Mini-Fit Jr. Stecker
Wenn es um zuverlässige Strom- und Signalübertragung in dicht gepackten Elektronikgehäusen geht, stellt der Molex 39281163 eine überlegene Lösung dar. Dieses 2×8-polige Mini-Fit Jr. Stiftleistensteckverbinder-System wurde speziell für Anwendungen entwickelt, die hohe Leistungsdichte, Robustheit und einfache Handhabung erfordern, sei es in industrieller Automatisierung, Medizintechnik oder Unterhaltungselektronik. Er adressiert Ingenieure und Techniker, die eine sichere und fehlersichere Verbindungskomponente suchen, die den Belastungen moderner Geräte standhält und gleichzeitig die Effizienz steigert.
Warum der Molex 39281163 die Standardwahl übertrifft
Herkömmliche Steckverbindungen können oft Kompromisse in Bezug auf Platzbedarf, Strombelastbarkeit oder mechanische Stabilität mit sich bringen. Der Molex 39281163 Mini-Fit Jr. Stecker wurde mit Blick auf diese Herausforderungen entwickelt. Sein geringes Profil kombiniert mit einer beachtlichen Strombelastbarkeit pro Kontakt und einer zuverlässigen Verriegelungsmechanik macht ihn zur idealen Wahl, wenn Platzersparnis auf hohem Leistungsniveau gefordert ist. Die optimierte Geometrie minimiert das Risiko von Fehlausrichtungen und sorgt für eine sichere und langlebige Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen.
Leistungsstarke Merkmale der Molex Mini-Fit Jr. Serie
Die Mini-Fit Jr. Serie von Molex repräsentiert einen Industriestandard für kompakte, leistungsstarke Steckverbindungen. Das 39281163-Modell ist ein herausragendes Beispiel für die Ingenieurskunst, die in diesen Produkten steckt. Es bietet:
- Hohe Strombelastbarkeit: Trotz seines kompakten Designs ist jeder Kontakt für signifikante Stromstärken ausgelegt, was ihn für leistungsintensive Anwendungen prädestiniert.
- Kompaktes Design mit hoher Kontaktdichte: Mit 16 Kontakten auf engstem Raum ermöglicht die 2×8-Konfiguration eine effiziente Nutzung des verfügbaren Bauraums in Geräten.
- Polarisation und Verriegelungsmechanismus: Integrierte Schlüsselungen verhindern falsches Einstecken, während der robuste Verriegelungsmechanismus eine sichere und vibrationsfeste Verbindung gewährleistet.
- Materialien höchster Qualität: Gefertigt aus langlebigen und isolierenden Thermoplasten, bietet dieser Stecker eine exzellente elektrische Isolation und mechanische Stabilität.
- Vielseitige Anwendungsmöglichkeiten: Von Stromversorgungen über Leiterplattenverbindungen bis hin zu Signalübertragungen – die Mini-Fit Jr. Serie ist für eine breite Palette von Einsatzzwecken konzipiert.
Detaillierte Spezifikationen und technische Überlegenheit
Der Molex 39281163 ist mehr als nur eine physische Verbindung; er ist ein sorgfältig entwickeltes Bauteil, das auf Zuverlässigkeit und Leistung ausgelegt ist. Die Konstruktion vereint fortschrittliche Materialwissenschaft mit präziser Fertigung, um eine erstklassige Leistung zu erzielen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | Molex |
| Teilenummer | 39281163 |
| Produktfamilie | Mini-Fit Jr. |
| Typ | Stiftleiste (Buchse für Gegenstück) |
| Polzahl | 2×8 (16 Kontakte insgesamt) |
| Rastermaß | 4,20 mm |
| Gehäusematerial | Hochtemperatur-Thermoplast (typischerweise UL 94V-0 klassifiziert für Flammwidrigkeit) |
| Kontaktmaterial | Phosphorbronze mit selektiver Vergoldung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Maximale Strombelastbarkeit pro Kontakt | 7,5 A (abhängig von der Drahtgröße und Umgebungstemperatur, genaue Daten im Datenblatt) |
| Betriebstemperatur | -40°C bis +105°C (erfüllt Anforderungen für industrielle Umgebungen) |
| Isolationswiderstand | Typischerweise > 1000 MΩ |
| Durchschlagsspannung | Mindestens 1500 V AC/DC (für zuverlässige elektrische Sicherheit) |
| Mechanische Lebensdauer | Über 50 Steckzyklen bei sachgemäßer Anwendung |
| Farbkodierung / Identifikation | Standardmäßig in Schwarz, weitere Farben für spezifische Anwendungen verfügbar |
| Zulassungen | UL, CSA, VDE (abhängig von der spezifischen Variante und dem Markt, für breite internationale Akzeptanz) |
Anwendungsbereiche und technische Implementierung
Der Molex 39281163 Mini-Fit Jr. Stecker findet aufgrund seiner robusten Bauweise und hohen Leistungsfähigkeit breite Anwendung in diversen Sektoren. Seine Fähigkeit, hohe Ströme auf engstem Raum zu handhaben, macht ihn ideal für:
- Industrielle Steuerungs- und Automatisierungssysteme: Zur Verbindung von SPS-Modulen, Sensoren, Aktuatoren und Stromversorgungen in robusten Industrieumgebungen, wo Zuverlässigkeit oberste Priorität hat.
- Medizintechnik: In Geräten wie Überwachungsmonitoren, Infusionspumpen oder Diagnostiksystemen, wo sichere und störungsfreie Verbindungen für den Patientenbetrieb entscheidend sind.
- Computer- und Server-Stromversorgungen: Zur effizienten Verteilung der Energie innerhalb von Computern, Servern und Netzwerkgeräten, wo Platzersparnis und hohe Stromdichte gefragt sind.
- Haushaltsgeräte: In modernen Küchengeräten, Klimaanlagen oder Unterhaltungselektronik, wo eine sichere und langlebige Stromversorgung integriert werden muss.
- KFZ-Elektronik: Für bestimmte interne Stromversorgungs- und Signalübertragungsanwendungen im Fahrzeuginnenraum.
Die Integration des Steckers in ein System ist durch das standardisierte Rastermaß von 4,20 mm vereinfacht, was eine kompatible Montage auf Leiterplatten (SMT oder THT) und die Verwendung von passenden Gehäusen und Kabelkonfektionen ermöglicht. Die Stiftleiste dient als männliches Gegenstück zu einer entsprechenden Buchse (z.B. Molex 5557 Serie), wobei die Verriegelungsnasen ein versehentliches Trennen der Verbindung verhindern.
Häufig gestellte Fragen zu MOLEX 39281163 – Molex Stiftleiste – Mini-Fit Jr – 2×8-polig – Stecker
Was ist der Hauptvorteil der Molex Mini-Fit Jr. Serie gegenüber älteren Steckverbindern?
Der Hauptvorteil liegt in der Kombination aus hoher Strombelastbarkeit, kompaktem Design und einem robusten Verriegelungsmechanismus. Dies ermöglicht eine höhere Leistungsdichte auf der Leiterplatte und eine sicherere, zuverlässigere Verbindung, die Vibrationen und mechanischen Belastungen besser standhält als viele ältere oder einfachere Steckertypen.
Kann der Molex 39281163 auch für Signalübertragungen verwendet werden?
Ja, obwohl die Mini-Fit Jr. Serie häufig für Stromversorgungen eingesetzt wird, eignet sie sich aufgrund ihrer guten Isolationseigenschaften und der präzisen Kontaktherstellung auch hervorragend für die Übertragung von digitalen oder analogen Signalen, insbesondere wenn höhere Stromstärken für diese Signale benötigt werden oder eine einheitliche Steckverbindung für verschiedene Funktionen gewünscht ist.
Ist die Montage des Molex 39281163 auf Leiterplatten kompliziert?
Die Montage ist vergleichsweise unkompliziert und standardisiert. Für Oberflächenmontage (SMT) stehen entsprechende Varianten zur Verfügung, während auch durchsteckbare Varianten (THT) mit dem Rastermaß von 4,20 mm für traditionelle Lötverfahren verfügbar sind. Die Polarisation des Steckers verhindert eine fehlerhafte Platzierung auf der Leiterplatte.
Wie wird die Strombelastbarkeit des Steckers von der Umgebungstemperatur beeinflusst?
Die angegebene maximale Strombelastbarkeit (typischerweise 7,5 A) gilt unter definierten Testbedingungen. Bei höheren Umgebungstemperaturen kann die tatsächliche zulässige Strombelastbarkeit reduziert sein, um eine Überhitzung zu vermeiden. Detaillierte Derating-Kurven sind im technischen Datenblatt von Molex zu finden und sollten bei der Auslegung berücksichtigt werden.
Welche Art von Gegenstecker wird für den Molex 39281163 benötigt?
Für die Molex 39281163 Stiftleiste wird eine entsprechende Buchsenleiste aus der Molex Mini-Fit Jr. Serie benötigt. Gängige Gegenstecker sind beispielsweise Modelle aus der Molex 5557 Serie, die über die passenden Kontakte und das 4,20 mm Rastermaß verfügen und den Verriegelungsmechanismus vervollständigen.
Ist die Molex 39281163 Serie für den Einsatz in extremen Umgebungen geeignet?
Ja, die Mini-Fit Jr. Serie ist für ihre Robustheit bekannt. Die verwendeten Hochtemperatur-Thermoplaste mit UL 94V-0 Klassifizierung und die korrosionsbeständigen Kontakte ermöglichen den Einsatz in einem breiten Temperaturbereich (typischerweise -40°C bis +105°C) und in Umgebungen, die eine hohe Zuverlässigkeit erfordern. Dennoch sollte für extremste Bedingungen immer das spezifische Datenblatt konsultiert werden.
Welche Sicherheitszertifizierungen liegen für diese Steckverbinder vor?
Molex Steckverbinder, einschließlich der Mini-Fit Jr. Serie, sind in der Regel für gängige internationale Sicherheitsstandards wie UL (Underwriters Laboratories), CSA (Canadian Standards Association) und VDE (Verband der Elektrotechnik Elektronik Informationstechnik) zertifiziert. Diese Zertifizierungen gewährleisten, dass das Produkt strenge Anforderungen an elektrische Sicherheit und Leistung erfüllt.
