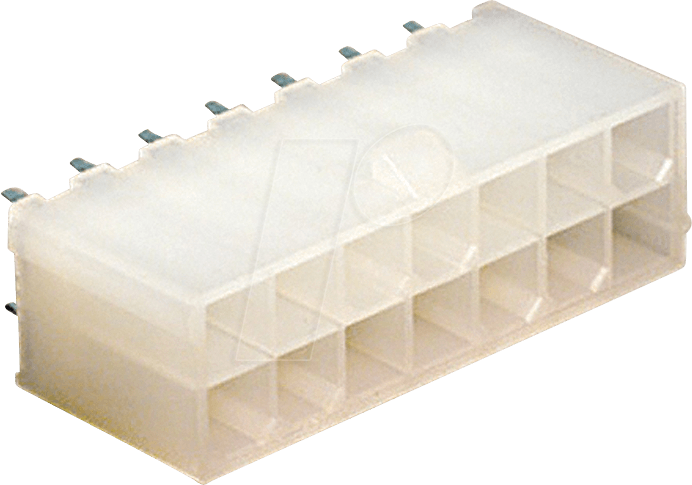

MOLEX 39281143 – Molex Stiftleiste – Mini-Fit Jr – 2×7-polig – Stecker: Zuverlässige Verbindungslösungen für anspruchsvolle Technik
Die MOLEX 39281143 Stiftleiste aus der renommierten Mini-Fit Jr Serie bietet eine robuste und zuverlässige Lösung für die elektrische Verbindung von Komponenten in einer Vielzahl von elektronischen und technischen Anwendungen. Wenn Sie eine sichere, steckbare Verbindung benötigen, die auch unter anspruchsvollen Bedingungen Bestand hat und gleichzeitig eine hohe Packungsdichte ermöglicht, ist dieser 2×7-polige Stecker die ideale Wahl für Ingenieure, Entwickler und professionelle Anwender.
Warum MOLEX Mini-Fit Jr die überlegene Wahl ist
Standard-Steckverbinder stoßen oft an ihre Grenzen, wenn es um Zuverlässigkeit, Strombelastbarkeit und Platzersparnis geht. Die Mini-Fit Jr Serie von Molex zeichnet sich durch ihre speziell entwickelte Konstruktion aus, die höhere Strombelastbarkeit bei kompakter Bauform ermöglicht. Dies bedeutet, dass Sie kleinere Geräte entwerfen können, ohne Kompromisse bei der Leistung oder Sicherheit einzugehen. Die präzise gefertigten Kontakte gewährleisten eine stabile und sichere Verbindung, die Vibrationen und mechanischen Belastungen standhält, was sie zur bevorzugten Lösung in Branchen macht, wo Ausfallzeiten und Fehlfunktionen kostspielig sind.
Entwickelt für Leistung und Langlebigkeit
Die MOLEX 39281143 Stiftleiste ist ein Paradebeispiel für durchdachte Ingenieurskunst. Die Mini-Fit Jr Serie wurde entwickelt, um den Anforderungen moderner Elektronik gerecht zu werden, die immer kleiner, leistungsfähiger und energieeffizienter wird. Die Konstruktion berücksichtigt kritische Faktoren wie Kontaktsicherheit, mechanische Stabilität und elektrische Isolation, um eine maximale Lebensdauer und Betriebssicherheit zu gewährleisten. Die Serie bietet eine Vielzahl von Anschlussmöglichkeiten und Konfigurationen, um den spezifischen Anforderungen jedes Projekts gerecht zu werden.
Schlüsselmerkmale und Vorteile der MOLEX 39281143 Stiftleiste
- Hohe Strombelastbarkeit: Trotz seiner kompakten Größe ist der Stecker für eine bemerkenswerte Strombelastbarkeit ausgelegt, was ihn ideal für Anwendungen macht, die höhere Energieanforderungen stellen.
- Mechanische Robustheit: Die sorgfältige Konstruktion und die hochwertigen Materialien gewährleisten eine hohe Widerstandsfähigkeit gegen mechanische Beanspruchung, Vibrationen und Stöße.
- Zuverlässige Kontaktierung: Die präzise gefertigten Kontakte bieten eine sichere und geringe Übergangswiderstand, was für eine stabile Signalübertragung und Energieversorgung unerlässlich ist.
- Platzsparendes Design: Die Mini-Fit Jr Serie ermöglicht eine hohe Kontaktzahl auf kleinem Raum, was für das Design von kompakten Geräten von entscheidender Bedeutung ist.
- Einfache Montage und Demontage: Die Steckverbindungen sind so konzipiert, dass sie eine einfache Installation und Wartung ermöglichen, was den Entwicklungs- und Produktionsprozess beschleunigt.
- Breites Anwendungsspektrum: Geeignet für eine Vielzahl von Branchen, darunter Unterhaltungselektronik, industrielle Automatisierung, Medizintechnik und Telekommunikation.
- Standardisierte Technologie: Die Mini-Fit Jr Serie ist ein etablierter Industriestandard, der eine hohe Kompatibilität und Verfügbarkeit von Zubehörteilen und Gegensteckern sicherstellt.
Technische Spezifikationen im Detail
| Spezifikation | Detail |
|---|---|
| Hersteller | Molex |
| Teilenummer | 39281143 |
| Produktserie | Mini-Fit Jr |
| Typ | Stiftleiste (Header) |
| Polzahl | 14 (2 Reihen à 7 Pins) |
| Rastermaß (Pitch) | 4.20 mm |
| Strombelastbarkeit pro Kontakt | Bis zu 9 A (abhängig von der Drahtgröße und Umgebungstemperatur) |
| Spannungsfestigkeit | Bis zu 250 V (für eine zuverlässige Isolation) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C (für anspruchsvolle Umgebungen) |
| Material Gehäuse | Hochleistungspolyamid (PA) oder ähnliche thermoplastische Kunststoffe mit guter elektrischer Isolation und mechanischer Festigkeit. Langlebig und hitzebeständig. |
| Material Kontakte | Phosphorbronze oder Messing mit hochwertiger Oberflächenveredelung (z.B. verzinnte oder vergoldete Kontakte für verbesserte Leitfähigkeit und Korrosionsbeständigkeit). Präzisionsgefertigt für optimale Passform. |
| Montageart | Durchsteckmontage (Through-Hole), erfordert Lötverbindung auf der Leiterplatte. |
| Konstruktionsmerkmale | Integrierte Verriegelungsmechanismen zur Verhinderung unbeabsichtigten Lösens, Führungselemente für einfache Ausrichtung beim Stecken. |
| Anwendungsgebiete | Stromversorgung, Signalübertragung, interne Verbindungen in Geräten, Datenkabel, Motorsteuerungen, Beleuchtungssysteme, industrielle Schaltschränke. |
Umfassende Anwendungsbereiche und Vorteile
Die MOLEX 39281143 Stiftleiste ist nicht nur ein Bauteil, sondern eine strategische Entscheidung für Entwickler, die Wert auf Zuverlässigkeit, Effizienz und zukunftssichere Designs legen. Die Mini-Fit Jr Serie ist konsequent darauf ausgelegt, den steigenden Anforderungen moderner Elektroniksysteme gerecht zu werden. Ihre Fähigkeit, hohe Ströme in einem kompakten Formfaktor zu handhaben, macht sie zu einer idealen Wahl für Anwendungen wie:
- Netzteile und Stromversorgungen: Sichere und stabile Stromverteilung in Geräten jeder Größe.
- Industrielle Automatisierung: Robuste Verbindungen in Steuerungen, Robotik und Sensorik, die rauen Umgebungsbedingungen standhalten müssen.
- Telekommunikationsausrüstung: Zuverlässige Daten- und Stromübertragung in Routern, Switches und Servern.
- Medizintechnik: Hohe Zuverlässigkeit und Biokompatibilität sind entscheidend für medizinische Geräte, wo Ausfälle nicht toleriert werden können.
- Unterhaltungselektronik: Von Haushaltsgeräten bis hin zu High-End-Audio-Systemen bietet Mini-Fit Jr eine leistungsstarke und platzsparende Lösung.
- Kfz-Elektronik: Anwendungen, die Vibrationsbeständigkeit und Zuverlässigkeit unter wechselnden Temperaturen erfordern.
Die 2×7-polige Konfiguration bietet eine flexible Lösung für eine Vielzahl von Leiterplattenlayouts. Die präzise gefertigten Kontakte gewährleisten eine geringe Übergangsbeständigkeit, was für die Energieeffizienz und die Minimierung von Wärmeverlusten von entscheidender Bedeutung ist. Die robuste Bauweise der Stiftleiste schützt die empfindlichen Kontakte vor Beschädigungen während des Einsteckvorgangs und im laufenden Betrieb.
FAQ – Häufig gestellte Fragen zu MOLEX 39281143 – Molex Stiftleiste – Mini-Fit Jr – 2×7-polig – Stecker
Welche Art von Anwendungen sind für die MOLEX 39281143 Stiftleiste am besten geeignet?
Die MOLEX 39281143 Stiftleiste eignet sich hervorragend für Anwendungen, die eine zuverlässige, leistungsstarke und platzsparende elektrische Verbindung erfordern. Dazu gehören Netzteile, industrielle Steuerungen, Telekommunikationsgeräte, Medizintechnik und Unterhaltungselektronik, wo hohe Strombelastbarkeit und mechanische Robustheit wichtig sind.
Was bedeutet das Rastermaß von 4.20 mm bei der Mini-Fit Jr Serie?
Das Rastermaß (Pitch) von 4.20 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Dieses Maß ist ein wichtiger Faktor für die Packungsdichte der Kontakte auf der Leiterplatte und die Gesamtgröße des Steckverbinders. 4.20 mm ist ein etablierter Standard für Verbindungen mit mittlerer Leistungsdichte.
Wie wird die Strombelastbarkeit von 9 A pro Kontakt erreicht?
Die hohe Strombelastbarkeit wird durch eine Kombination aus robusten Materialen, präziser Kontaktgeometrie und einer sorgfältigen Auslegung der elektrischen Pfade erreicht. Hochwertige Legierungen für die Kontakte und ein optimierter Kontaktwiderstand sorgen dafür, dass die Stiftleiste auch bei höheren Strömen effizient und sicher arbeitet, vorausgesetzt, die Verkabelung und die Umgebungstemperatur sind entsprechend dimensioniert.
Ist die MOLEX 39281143 Stiftleiste RoHS-konform?
Molex ist bestrebt, Produkte anzubieten, die internationalen Umweltstandards entsprechen. Die meisten Molex Mini-Fit Jr Steckverbinder sind RoHS-konform, was bedeutet, dass sie keine gefährlichen Stoffe wie Blei, Cadmium oder Quecksilber in Mengen enthalten, die über die gesetzlichen Grenzwerte hinausgehen. Eine Überprüfung der spezifischen Produktkennzeichnung oder des Datenblatts wird jedoch empfohlen, um die genaue Konformität sicherzustellen.
Welche Arten von Gegensteckern sind mit der MOLEX 39281143 Stiftleiste kompatibel?
Die MOLEX 39281143 Stiftleiste ist Teil der Mini-Fit Jr Serie. Daher sind alle Gegenstecker (Receptacles) dieser Serie, die über die entsprechende Polzahl und das Rastermaß von 4.20 mm verfügen, kompatibel. Dies umfasst sowohl Crimp- als auch IDC-Varianten.
Wie stelle ich sicher, dass die Verbindung vibrationsfest ist?
Die Mini-Fit Jr Serie verfügt über integrierte Verriegelungsmechanismen, die ein unbeabsichtigtes Lösen des Steckverbinders verhindern. Diese Verriegelung sorgt für eine sichere mechanische Verbindung, die auch bei moderaten Vibrationen und Erschütterungen stabil bleibt. Für extrem anspruchsvolle Umgebungen können zusätzliche Sicherungselemente oder Klebstoffe in Betracht gezogen werden, obwohl die Standardverriegelung für die meisten Anwendungen ausreichend ist.
Kann ich diese Stiftleiste für Hochfrequenzanwendungen verwenden?
Die Mini-Fit Jr Serie ist primär für Stromversorgungs- und Signalübertragungsanwendungen mit niedrigeren Frequenzen konzipiert. Während sie für viele allgemeine Signalzwecke geeignet ist, sind für sehr hochfrequente Anwendungen mit besonderen Impedanzanforderungen spezialisierte Steckverbinder möglicherweise besser geeignet, um Signalverluste und Interferenzen zu minimieren.
