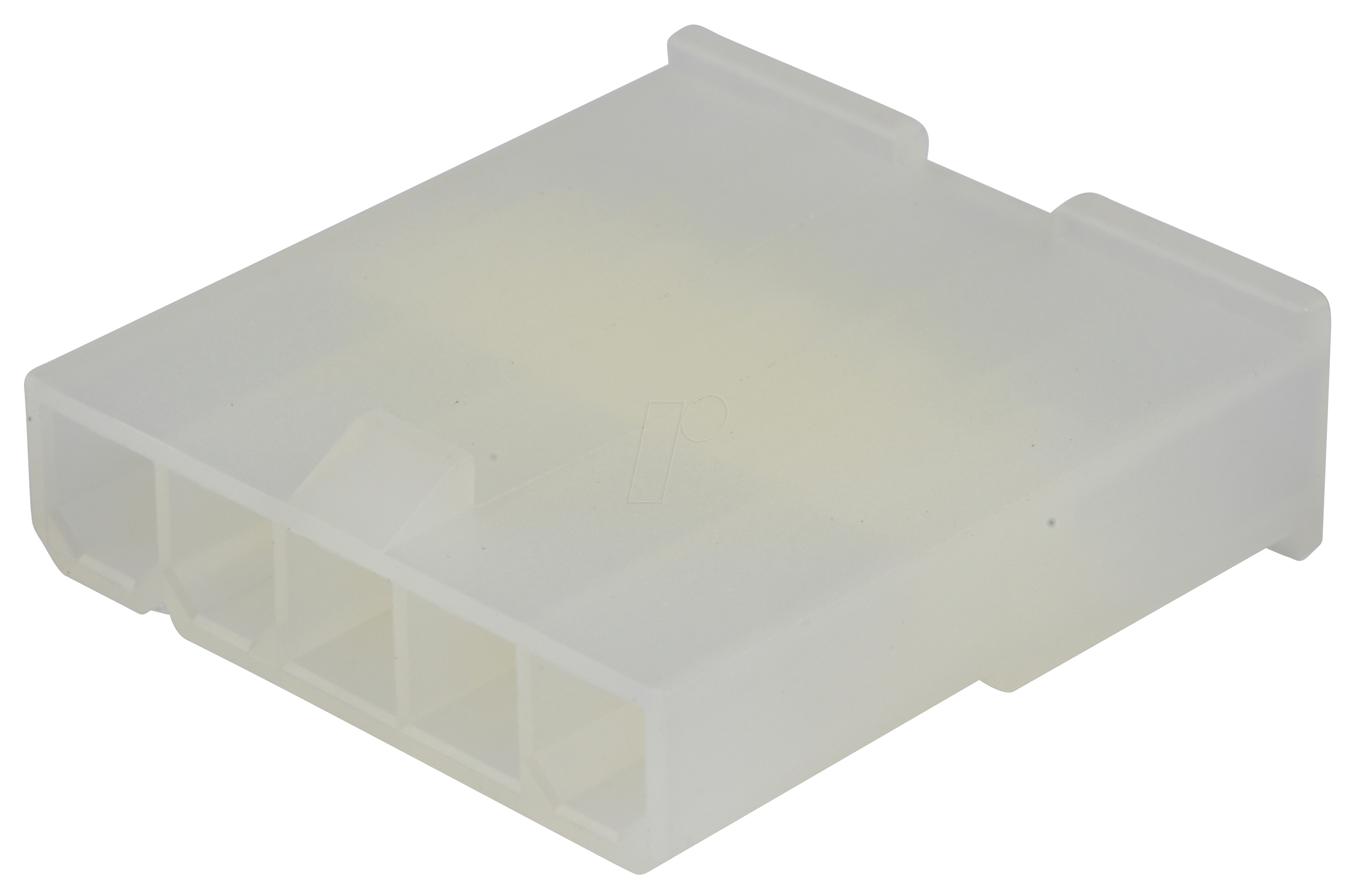

MOLEX 39014056 – Mini-Fit Jr. Crimpgehäuse: Die sichere Verbindung für anspruchsvolle Technik
Benötigen Sie eine zuverlässige und langlebige Verbindungslösung für Ihre elektronischen Geräte und Systeme? Das Molex Crimpgehäuse 39014056 aus der Mini-Fit Jr.-Serie bietet genau das: eine robuste und präzise gefertigte Steckverbindung, die für eine Vielzahl von Anwendungen in der Elektronik, im Maschinenbau und in der Automatisierungstechnik unerlässlich ist. Wenn Sie Wert auf stabile elektrische Kontakte, einfache Montage und hohe Vibrationsfestigkeit legen, ist dieses 1×5-polige Steckergehäuse die optimale Wahl.
Warum das Molex Mini-Fit Jr. Gehäuse die überlegene Wahl ist
Im Vergleich zu einfacheren oder minderwertigeren Steckverbindern zeichnet sich das Molex Mini-Fit Jr. 39014056 durch seine konstruktive Brillanz und die bewährte Qualität von Molex aus. Die Mini-Fit Jr.-Serie ist bekannt für ihre kompakte Bauweise bei gleichzeitig hoher Strombelastbarkeit. Dies ermöglicht eine effiziente Raumnutzung auf der Leiterplatte und in Gehäusen, ohne Kompromisse bei der Leistung einzugehen. Die präzise gefertigten Kontakte sorgen für eine geringe Übergangswiderstand und somit für eine verlustarme Stromübertragung, was gerade in leistungselektronischen Anwendungen entscheidend ist. Die Rastverriegelung gewährleistet eine sichere und vibrationsresistente Verbindung, die sich auch unter widrigen Umgebungsbedingungen nicht ungewollt löst. Dies ist ein kritischer Faktor für die Zuverlässigkeit und Langlebigkeit Ihrer Geräte, der bei einfacheren Steckverbindern oft vernachlässigt wird.
Präzision und Zuverlässigkeit in jedem Detail
Das Molex 39014056 ist mehr als nur ein Steckverbinder; es ist ein integraler Bestandteil einer robusten Systemarchitektur. Die Mini-Fit Jr.-Serie wurde speziell entwickelt, um den wachsenden Anforderungen moderner Elektronik gerecht zu werden, bei denen Leistungsdichte und Zuverlässigkeit Hand in Hand gehen müssen.
- Hohe Strombelastbarkeit: Trotz seiner kompakten Größe kann dieses Gehäuse beachtliche Stromstärken übertragen, was es für eine breite Palette von Anwendungen geeignet macht, von Netzteilen bis hin zu Steuerungsmodulen.
- Sichere Verriegelung: Die integrierte Rastmechanik sorgt für eine stabile mechanische Verriegelung der Stecker und Buchsengehäuse, wodurch unerwünschte Trennungen durch Vibrationen oder mechanische Belastungen verhindert werden.
- Polarisierung: Die Gehäuse sind so konzipiert, dass sie nur in der richtigen Ausrichtung gesteckt werden können, was Fehlverdrahtungen und daraus resultierende Systemausfälle effektiv vermeidet.
- Kompatibilität: Die Mini-Fit Jr.-Serie ist Teil eines etablierten Produktökosystems, was die Integration und den Austausch von Komponenten erleichtert.
- Qualitätsmaterialien: Molex verwendet ausschließlich hochwertige Kunststoffe und Metalle, die Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen wie Temperaturschwankungen und Feuchtigkeit gewährleisten.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Produktkategorie | Crimpgehäuse |
| Serie | Mini-Fit Jr. |
| Polanzahl | 1×5-polig |
| Anschlussart | Crimp (für Kabeleinzeladerkontaktierung) |
| Nennspannung | Gemäß UL/CSA-Zulassung (typischerweise 600V) und IECEE CB-Schema (typischerweise 250V) |
| Nennstrom | Bis zu 9A (abhängig von der Drahtstärke und der Anwendungstemperatur) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C |
| Gehäusematerial | PA 66 (Polyamid 66), UL 94V-0 flammwidrig |
| Farbe | Natur (oft auch als Weiß oder Cremefarben bezeichnet) |
| Schutzart | Nicht spezifiziert für das reine Gehäuse, hängt vom montierten Steckverbinder und der Anwendung ab. |
| Geeignete Kabel-Außendurchmesser | Bis zu ca. 3,4 mm (abhängig vom Querschnitt des Leiters) |
Anwendungsbereiche für höchste Ansprüche
Das MOLEX 39014056 Crimpgehäuse ist ein vielseitiges Bauteil, das in zahlreichen Sektoren der modernen Technik seinen Einsatz findet. Seine konstruktiven Vorteile machen es zur idealen Wahl für Anwendungen, bei denen Zuverlässigkeit und Leistungsfähigkeit an erster Stelle stehen:
- Industrielle Automatisierung: In Steuerungen, Sensorik und Aktorik, wo robuste Verbindungen unter rauen Umgebungsbedingungen gefordert sind.
- Medizintechnik: In medizinischen Geräten, wo höchste Sicherheit und Zuverlässigkeit unabdingbar sind, um Patient und Personal zu schützen.
- Erneuerbare Energien: In der Solartechnik und Windkraft, wo Komponenten langlebig und wetterbeständig sein müssen.
- Telekommunikation: In Netzwerkgeräten und Servern, wo eine stabile Stromversorgung und Datenübertragung gewährleistet sein muss.
- Automobilindustrie: In Bordelektronik und Steuergeräten, wo Vibrationen und Temperaturschwankungen alltäglich sind.
- Haushaltsgeräte: In leistungsstarken Haushaltsgeräten, wo Sicherheit und Langlebigkeit gefragt sind.
- LED-Beleuchtungssysteme: Zur Anbindung von leistungsstarken LED-Modulen, wo eine effiziente Stromversorgung entscheidend ist.
FAQs – Häufig gestellte Fragen zu MOLEX 39014056 – Molex Crimpgehäuse – Mini-Fit Jr. – 1×5-polig – Stecker
Was sind die Hauptvorteile der Mini-Fit Jr. Serie im Vergleich zu anderen Molex Serien?
Die Mini-Fit Jr. Serie von Molex zeichnet sich durch eine hervorragende Balance zwischen kompakter Bauform und hoher Strombelastbarkeit aus. Sie ist ideal für Anwendungen, bei denen Platz auf der Leiterplatte oder im Gehäuse begrenzt ist, aber dennoch hohe Leistungsanforderungen bestehen. Die mechanische Stabilität und die zuverlässige Verriegelungsfunktion sind weitere Kernmerkmale, die sie von kleineren oder weniger robusten Serien unterscheiden.
Welche Art von Kontakten werden für das MOLEX 39014056 Gehäuse benötigt?
Für das MOLEX 39014056 Crimpgehäuse werden die entsprechenden Molex Mini-Fit Jr. Einzeladerkontakte (Crimp-Kontakte) benötigt. Diese werden separat bestellt und müssen mit einem geeigneten Crimpwerkzeug auf die Litzen der Kabel aufgebracht werden, bevor sie in das Gehäuse eingesetzt werden. Es ist wichtig, die richtigen Kontakte für den jeweiligen Kabelquerschnitt und die Strombelastbarkeit zu wählen.
Ist dieses Gehäuse für den Einsatz im Außenbereich geeignet?
Das Gehäuse selbst ist aus einem robusten, flammwidrigen PA 66 Kunststoff gefertigt, der eine gute Beständigkeit gegenüber Umwelteinflüssen wie Temperaturschwankungen aufweist. Für den direkten Außeneinsatz oder in feuchten Umgebungen ist jedoch eine entsprechende Schutzklasse (IP-Schutzart) erforderlich. Diese wird in der Regel durch die Kombination des Gehäuses mit anderen Komponenten oder durch eine zusätzliche Einkapselung erreicht. Das reine Gehäuse allein bietet keinen spezifischen IP-Schutz.
Wie wird die Polarität sichergestellt, um Fehlsteckungen zu vermeiden?
Die Mini-Fit Jr. Gehäuse sind konstruktiv so gestaltet, dass sie nur in einer spezifischen Ausrichtung in das Gegenstück gesteckt werden können. Dies wird durch spezielle Formnasen und Aussparungen an den Gehäusen erreicht. Diese mechanische Kodierung verhindert effektiv Fehlsteckungen und schützt somit die angeschlossenen Geräte vor Beschädigungen durch falsche Verdrahtung.
Welche Kabelquerschnitte können mit den Mini-Fit Jr. Kontakten verwendet werden?
Die Mini-Fit Jr. Serie ist für eine breite Palette von Kabelquerschnitten ausgelegt, typischerweise von 18 AWG bis 24 AWG (entsprechend ca. 0,8 bis 0,2 mm² Leiterquerschnitt). Die genaue Kompatibilität hängt vom spezifischen Kontakttyp ab. Es ist essenziell, die Spezifikationen der zu verwendenden Kontakte zu prüfen, um sicherzustellen, dass der gewählte Kabelquerschnitt für eine sichere und zuverlässige Verbindung geeignet ist.
Kann das Gehäuse hohen Vibrationen standhalten?
Ja, die Mini-Fit Jr. Serie ist für ihre ausgezeichnete Vibrationsfestigkeit bekannt. Die integrierte Rastverriegelung sorgt für eine starke mechanische Verbindung zwischen Stecker und Buchse, die selbst unter starken Erschütterungen und Vibrationen stabil bleibt und ein unbeabsichtigtes Lösen verhindert. Dies macht sie ideal für mobile Anwendungen oder Umgebungen mit mechanischer Beanspruchung.
Gibt es unterschiedliche Farbvarianten für die Mini-Fit Jr. Gehäuse, um verschiedene Stromkreise zu kennzeichnen?
Das hier spezifizierte MOLEX 39014056 Gehäuse ist in der Standardfarbe Natur (oft als Weiß oder Cremefarben bezeichnet) erhältlich. Molex bietet jedoch auch andere Farben innerhalb der Mini-Fit Jr.-Serie an, die zur einfachen Kennzeichnung verschiedener Stromkreise oder Funktionen verwendet werden können. Für spezifische Farboptionen sollten Sie die Produktvielfalt der Mini-Fit Jr.-Serie prüfen.
