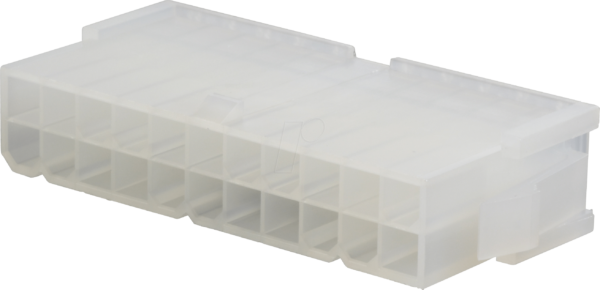

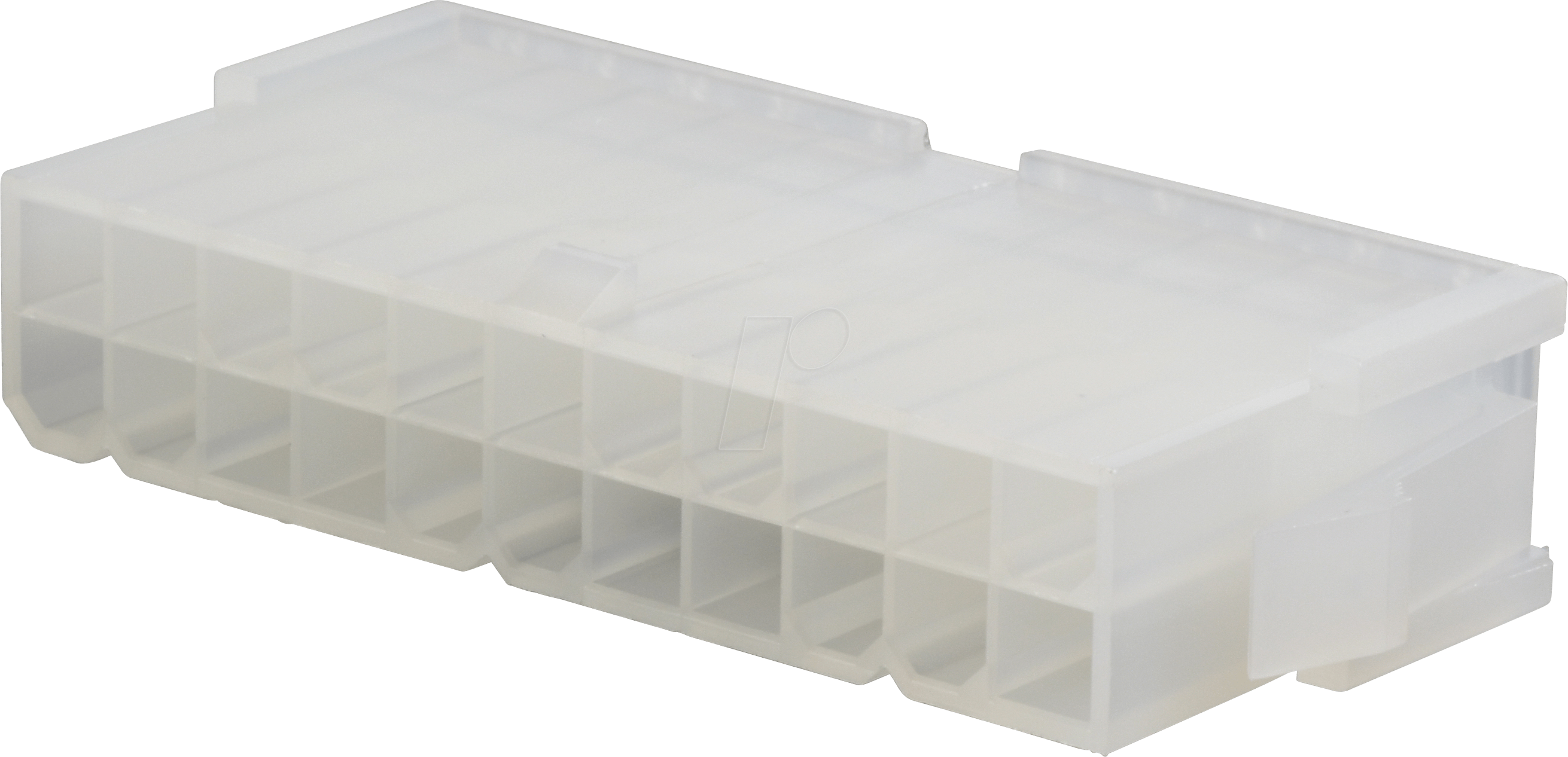

MOLEX 39012221 – Molex Mini-Fit Jr Crimpgehäuse: Zuverlässige Verbindungen für anspruchsvolle Anwendungen
Benötigen Sie eine robuste und zuverlässige Verbindungslösung, die auch unter anspruchsvollen Bedingungen standhält? Das MOLEX 39012221 Mini-Fit Jr Crimpgehäuse ist die ideale Wahl für Ingenieure, Techniker und Entwickler, die eine sichere und effiziente Strom- oder Signalübertragung in ihren Geräten gewährleisten müssen. Dieses 2×11-polige Stecksystem bietet eine überlegene Leistung und Flexibilität im Vergleich zu einfacheren Steckverbindern, indem es eine hohe Kontaktdichte und mechanische Stabilität in einem kompakten Design vereint.
Warum Molex Mini-Fit Jr die überlegene Wahl ist
Im Gegensatz zu Standard-Crimpgehäusen, die oft Kompromisse bei der Leistung oder Zuverlässigkeit eingehen, zeichnet sich die Molex Mini-Fit Jr Serie durch eine Kombination aus fortschrittlicher Konstruktion und hochwertigen Materialien aus. Das 39012221 Modell bietet durch seine 2×11-polige Konfiguration eine hohe Kontaktdichte, was besonders in platzkritischen Anwendungen von Vorteil ist. Die intelligente Rastmechanik sorgt für eine sichere Verbindung, die Vibrationen und mechanischen Belastungen widersteht. Dies minimiert das Risiko von Unterbrechungen und gewährleistet eine konsistente Leistung über die gesamte Lebensdauer des Geräts. Die präzise Fertigung und die etablierte Reputation von Molex als führender Hersteller von Verbindungslösungen garantieren eine erstklassige Qualität und Zuverlässigkeit, die für professionelle Anwendungen unerlässlich sind.
Maximale Leistung und Flexibilität mit 2×11 Polen
Das MOLEX 39012221 Crimpgehäuse ist speziell dafür konzipiert, eine hohe Anzahl von Anschlüssen auf kleinstem Raum unterzubringen. Die 2×11-polige Anordnung ermöglicht eine effiziente Raumnutzung und unterstützt somit den Trend zu immer kompakteren elektronischen Geräten. Diese Konfiguration ist ideal für Anwendungen, die eine gleichzeitige Übertragung von Strom und Signalen erfordern, wie beispielsweise in Stromversorgungen, Industrieautomatisierungssystemen oder Unterhaltungselektronik.
Hervorragende mechanische und elektrische Eigenschaften
Die Mini-Fit Jr Serie von Molex ist bekannt für ihre Robustheit und Langlebigkeit. Das hier vorgestellte Crimpgehäuse bietet:
- Hohe mechanische Stabilität: Die Rastnase sorgt für eine sichere und vibrationsfeste Verbindung, die ein unbeabsichtigtes Lösen verhindert.
- Zuverlässige elektrische Leistung: Die präzise gefertigten Kontakte gewährleisten geringe Übergangswiderstände und eine stabile Stromübertragung, auch bei hohen Strömen.
- Kompaktes Design: Die hohe Kontaktdichte ermöglicht Platzersparnis in Ihrer Elektronik.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Branchen und Geräten.
- Einfache Handhabung: Das Gehäuse ermöglicht eine einfache Montage und Demontage der Kabelverbinder.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Artikelnummer | 39012221 |
| Produktserie | Mini-Fit Jr |
| Gehäusetyp | Crimpgehäuse |
| Polanzahl | 2×11 (22 Pole gesamt) |
| Rastermaß | 4.20 mm |
| Montageart (Kontakte) | Crimp (separat zu bestellen) |
| Material des Gehäuses | UL94V-0 klassifiziertes Nylon. Dieses Material bietet ausgezeichnete Flammwidrigkeit und gute elektrische Isoliereigenschaften, was für den sicheren Einsatz in einer Vielzahl von Umgebungen entscheidend ist. |
| Betriebstemperaturbereich | -40°C bis +105°C. Dieser erweiterte Temperaturbereich ermöglicht den Einsatz des Steckverbinders in Umgebungen mit extremen Temperaturschwankungen, ohne die Leistungsfähigkeit zu beeinträchtigen. |
| Nennstrom pro Kontakt | Bis zu 9 A (abhängig von der Drahtgröße und dem verwendeten Kontakt). Diese hohe Strombelastbarkeit macht das Mini-Fit Jr System ideal für leistungsintensive Anwendungen. |
| Nennspannung | 600V AC/DC. Dies gewährleistet eine sichere Anwendung in Hochspannungsanwendungen. |
| Anwendungsgebiete | Stromversorgungen, industrielle Steuerungen, Haushaltsgeräte, Automobiltechnik, Medizintechnik und Telekommunikation. Die Vielseitigkeit des Systems ermöglicht den Einsatz in einer breiten Palette von Branchen. |
Umfassende Anwendungsmöglichkeiten des Molex Mini-Fit Jr Systems
Das MOLEX 39012221 Mini-Fit Jr Crimpgehäuse ist ein vielseitiger Steckverbinder, der in einer beeindruckenden Bandbreite von Anwendungen zum Einsatz kommt. Seine primäre Funktion ist die sichere und zuverlässige Verbindung von Strom- und Signalleitungen. In der Industrieautomatisierung ermöglicht es die Verkabelung von Steuerungen, Sensoren und Aktuatoren, wo Robustheit und Vibrationsfestigkeit von höchster Bedeutung sind. Bei Stromversorgungen, sei es für Server-Racks, Industrieanlagen oder auch hochleistungsfähige PCs, sorgt es für eine stabile und sichere Stromverteilung. In der Unterhaltungselektronik, von High-End-Audiosystemen bis hin zu professionellen Broadcast-Geräten, bietet es die notwendige Zuverlässigkeit für eine einwandfreie Signalübertragung.
Die 2×11-polige Konfiguration ist besonders vorteilhaft, wenn eine hohe Kontaktdichte auf begrenztem Raum gefordert ist. Dies ist ein Schlüsselfaktor im Design von modernen, kompakten elektronischen Geräten. Die Kompatibilität mit einer Vielzahl von Drahtgrößen und die einfache Crimp-Montage der Kontakte (separat erhältlich) tragen zusätzlich zur Flexibilität bei der Installation bei.
Das verwendete Gehäusematerial, typischerweise ein flamgeschütztes Nylon (UL94V-0), bietet nicht nur eine hohe mechanische Festigkeit, sondern auch exzellente elektrische Isolationseigenschaften und Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und Chemikalien. Dies macht das Molex Mini-Fit Jr System zu einer Langzeitlösung, die auch unter schwierigen Betriebsbedingungen zuverlässig funktioniert.
FAQ – Häufig gestellte Fragen zu MOLEX 39012221 – Molex Crimpgehäuse – Mini-Fit Jr – 2×11-polig – Stecker
Wie werden die Kontakte in das MOLEX 39012221 Gehäuse montiert?
Die Kontakte werden separat erworben und mittels eines Crimpwerkzeugs an die abisolierten Kabelenden gecrimpt. Anschließend werden die gecrimpten Kontakte von der Rückseite des Gehäuses in die entsprechenden Positionen gesteckt und durch eine Verriegelungsfunktion gesichert.
Welche Art von Kabeln kann ich mit dem MOLEX 39012221 Gehäuse verwenden?
Das Mini-Fit Jr System ist für eine Vielzahl von Drahtgrößen (AWG) ausgelegt. Die genaue Spezifikation der unterstützten Drahtquerschnitte hängt vom spezifischen Kontakttyp ab, der mit dem Gehäuse verwendet wird. Typischerweise werden Kabel von 18 AWG bis 24 AWG unterstützt, um den Nennstrom von bis zu 9 A zu handhaben.
Ist das MOLEX 39012221 Gehäuse für den Einsatz in rauen Umgebungen geeignet?
Ja, das Gehäusematerial ist in der Regel UL94V-0 klassifiziert, was eine hohe Flammwidrigkeit und gute Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und vielen Chemikalien gewährleistet. Der erweiterte Betriebstemperaturbereich von -40°C bis +105°C unterstreicht seine Eignung für anspruchsvolle Umgebungen.
Wie verhindere ich ein unbeabsichtigtes Trennen der Verbindung?
Das Mini-Fit Jr System verfügt über eine integrierte Rastnase, die einen sicheren Halt des Steckverbinders gewährleistet. Diese mechanische Verriegelung ist so konzipiert, dass sie auch bei Vibrationen oder mechanischer Beanspruchung ein unbeabsichtigtes Lösen verhindert.
Benötige ich spezielle Werkzeuge für die Demontage der Kontakte aus dem Gehäuse?
Ja, für die sichere und beschädigungsfreie Entriegelung der Kontakte aus dem Gehäuse werden spezielle Entriegelungswerkzeuge benötigt. Dies stellt sicher, dass die Kontakte und das Gehäuse für eine erneute Verwendung intakt bleiben.
Kann ich das MOLEX 39012221 Gehäuse mit anderen Molex Steckverbindern kombinieren?
Das MOLEX 39012221 Gehäuse ist Teil der Mini-Fit Jr Serie und ist so konzipiert, dass es mit anderen Komponenten dieser Serie, insbesondere den passenden weiblichen Gehäusen und Kontakten, nahtlos funktioniert. Eine Kombination mit Produkten aus anderen Molex-Serien ist in der Regel nicht möglich.
Welche Sicherheitszertifizierungen liegen für das Mini-Fit Jr System vor?
Die Mini-Fit Jr Serie verfügt über gängige Sicherheitszertifizierungen wie UL, cURus und CSA, die die Einhaltung internationaler Sicherheitsstandards für elektrische Komponenten bestätigen. Dies ist entscheidend für den Einsatz in sicherheitskritischen Anwendungen.
