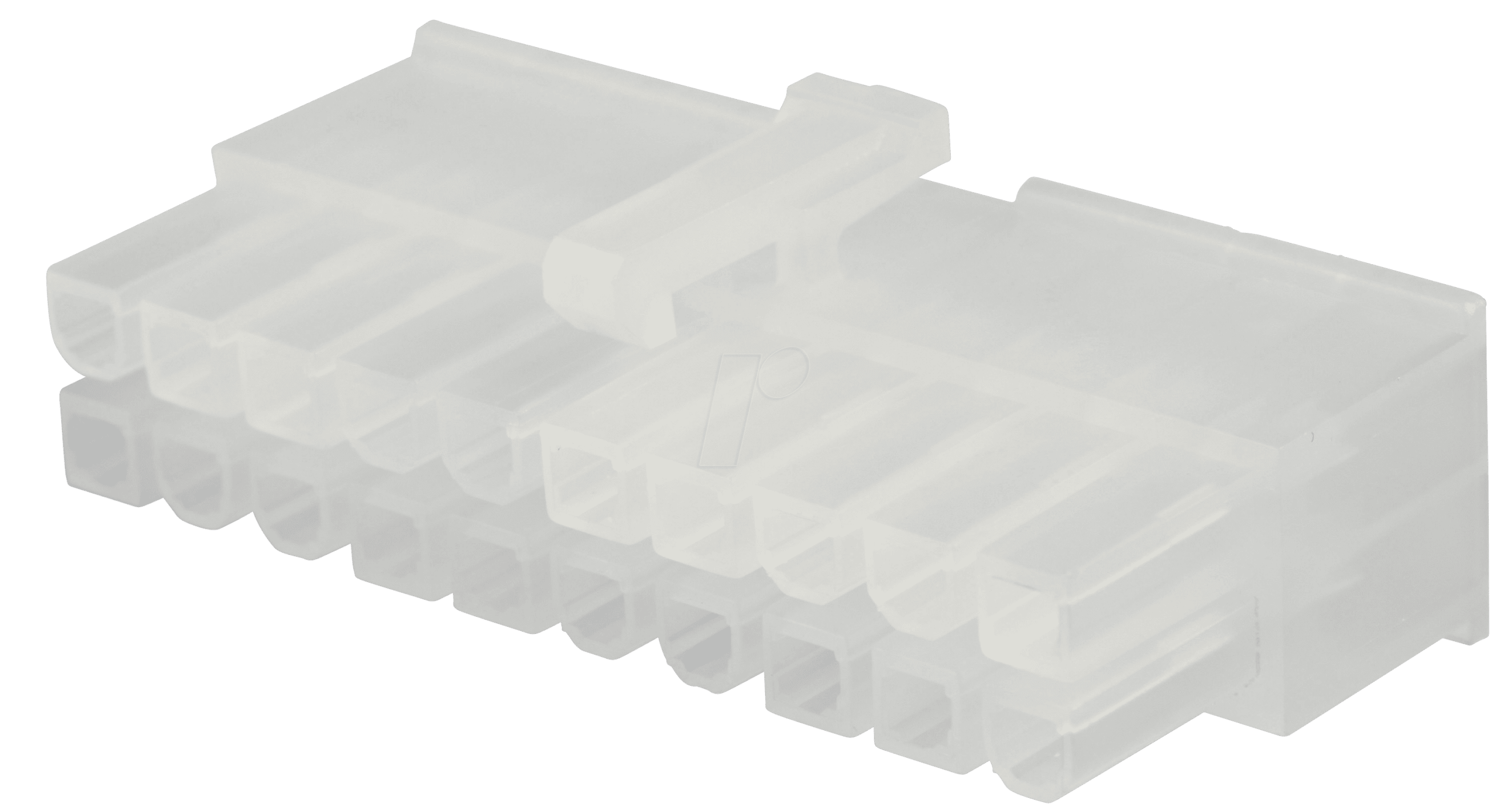

MOLEX 39012200 – Ihr Schlüssel zu zuverlässigen und zukunftssicheren Verbindungen
Für Ingenieure, Techniker und Projektmanager, die auf der Suche nach einer robusten und skalierbaren Lösung für ihre elektrischen Verbindungsanforderungen sind, bietet das MOLEX 39012200 Crimpgehäuse Mini-Fit Jr. eine herausragende Antwort. Dieses präzisionsgefertigte Bauteil löst das Problem unsicherer oder unzureichend spezifizierter Steckverbindungen in anspruchsvollen Umgebungen und ist die ideale Wahl für Anwendungen, bei denen Zuverlässigkeit, hohe Strombelastbarkeit und einfache Montage im Vordergrund stehen.
Die Vorteile des MOLEX Mini-Fit Jr. Crimpgehäuses
Das MOLEX 39012200 Crimpgehäuse Mini-Fit Jr. repräsentiert einen signifikanten Fortschritt gegenüber Standardlösungen, die oft Kompromisse bei der Leistungsfähigkeit oder Langlebigkeit erfordern. Seine Konstruktion und die verwendeten Materialien sind auf maximale Performance und Sicherheit ausgelegt, was es zu einer überlegenen Wahl macht:
- Hohe Strombelastbarkeit: Entwickelt, um auch unter anspruchsvollen Bedingungen stabile und sichere Stromübertragung zu gewährleisten, was über die Kapazitäten vieler einfacher Steckverbindungen hinausgeht.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, die Widerstandsfähigkeit gegen Umwelteinflüsse, Vibrationen und mechanische Belastungen bieten, was zu einer längeren Lebensdauer und reduzierten Ausfallzeiten führt.
- Präzise Passform und einfache Montage: Das intuitive Design ermöglicht eine schnelle und fehlerfreie Bestückung, was wertvolle Zeit im Produktionsprozess spart und die Gefahr von Montagefehlern minimiert.
- Skalierbarkeit und Flexibilität: Die Mini-Fit Jr. Serie ist bekannt für ihre Vielseitigkeit. Dieses 2×10-polige Gehäuse bietet eine hohe Dichte an Kontakten auf kleinem Raum und lässt sich nahtlos in komplexere Systemarchitekturen integrieren.
- Branchenstandards und Zuverlässigkeit: Molex ist ein anerkannter Marktführer in der Verbindungstechnologie. Die Einhaltung strenger Industriestandards garantiert eine bewährte und vertrauenswürdige Lösung für kritische Anwendungen.
Technische Spezifikationen im Detail
Das MOLEX 39012200 ist ein integraler Bestandteil der bewährten Mini-Fit Jr. Familie von Molex, die für ihre Leistungsfähigkeit und Zuverlässigkeit in einer Vielzahl von Branchen bekannt ist. Dieses spezifische Gehäuse ist für den Einsatz mit entsprechenden Crimp-Kontakten konzipiert und ermöglicht die Realisierung von hochintegrierten Steckverbindungen.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Produktserie | Mini-Fit Jr. |
| Artikelnummer | 39012200 |
| Typ | Crimpgehäuse, Buchse |
| Anzahl der Positionen | 2×10 (20 Positionen gesamt) |
| Bemessungsstrom (maximal) | Bis zu 9 A pro Kontakt (abhängig vom spezifischen Drahtquerschnitt und Kontaktmaterial) |
| Bemessungsspannung (maximal) | Bis zu 600 V AC/DC (abhängig von Umweltbedingungen und Isolationsmaterial des Kabels) |
| Gehäusematerial | Hochleistungs-Thermoplast, UL94V-0 flammhemmend klassifiziert. Dieses Material bietet exzellente elektrische Isolationseigenschaften, mechanische Festigkeit und Beständigkeit gegen Hitze und Chemikalien. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C. Dieser weite Bereich stellt sicher, dass das Gehäuse auch in extremen Umgebungen zuverlässig funktioniert. |
| Farbe | Natur / Grau (Standard für die Mini-Fit Jr. Serie, oft zur besseren Identifizierung und Integration in Schaltschränke.) |
| Mechanische Verriegelung | Verfügt über ein Rastsystem, das eine sichere Verbindung auch bei Vibrationen und mechanischen Beanspruchungen gewährleistet und ein unbeabsichtigtes Trennen verhindert. |
| Anschlussart | Für Verwendung mit Molex Mini-Fit Jr. Crimp-Kontakten (nicht im Lieferumfang enthalten, separat erhältlich) |
| Anwendung | Geeignet für industrielle Automatisierung, Medizintechnik, Konsumgüter, Telekommunikation und Stromversorgungen, überall dort, wo leistungsfähige und zuverlässige Strom- und Signalverbindungen benötigt werden. |
Anwendungsgebiete und Integration
Das MOLEX 39012200 Crimpgehäuse Mini-Fit Jr. findet aufgrund seiner hohen Leistungsdichte und Zuverlässigkeit breite Anwendung in kritischen Sektoren. Seine Konstruktion ist darauf ausgelegt, den steigenden Anforderungen moderner elektrischer Systeme gerecht zu werden, die oft höhere Stromstärken auf kleinerem Raum bewältigen müssen. In der industriellen Automatisierung beispielsweise ermöglicht es die sichere und effiziente Stromversorgung von Maschinen und Steuerungen, wo Vibrationen und Temperaturschwankungen an der Tagesordnung sind. Die 600V-Bemessung und die robuste Bauweise machen es zu einer idealen Wahl für Stromversorgungseinheiten und Verteiler.
In der Medizintechnik, wo Sicherheit und Zuverlässigkeit absolute Priorität haben, bietet dieses Gehäuse eine stabile Verbindung für medizinische Geräte, die eine konstante Stromversorgung benötigen. Die UL94V-0 Klassifizierung des Gehäusematerials signalisiert eine erhöhte Brandschutzsicherheit, ein entscheidendes Kriterium in diesem Sektor. Auch im Bereich der Telekommunikation und für Netzwerkinfrastrukturen ist das Mini-Fit Jr. eine bewährte Lösung, da es die notwendige Signalintegrität und Leistungsfähigkeit für die Übertragung von Datenströmen gewährleistet.
Die 2×10-polige Konfiguration ist besonders vorteilhaft, wenn eine hohe Anzahl von Verbindungen auf einer begrenzten Fläche untergebracht werden muss. Dies vereinfacht das Kabelmanagement und trägt zu einer aufgeräumten und wartungsfreundlichen Installation bei. Die mechanische Verriegelung sorgt für eine physisch sichere Verbindung, die selbst unter widrigen Bedingungen nicht versehentlich gelöst wird. Die Kompatibilität mit den entsprechenden Molex Crimp-Kontakten ermöglicht eine individuelle Anpassung der Kabellösung an spezifische Anforderungen hinsichtlich Drahtquerschnitt und Kontaktmaterial, um die optimale Strombelastbarkeit und elektrische Performance zu erzielen.
FAQ – Häufig gestellte Fragen zu MOLEX 39012200 – Molex Crimpgehäuse – Mini-Fit Jr – 2×10-polig – Buchse
Was ist der Hauptvorteil des MOLEX 39012200 gegenüber einfacheren Steckverbindungen?
Der Hauptvorteil liegt in der Kombination aus hoher Strombelastbarkeit (bis zu 9A pro Kontakt), robuster Bauweise mit UL94V-0 flammhemmendem Gehäusematerial und einer sicheren mechanischen Verriegelung. Dies sorgt für eine überlegene Zuverlässigkeit, Sicherheit und Langlebigkeit, selbst unter anspruchsvollen Umgebungsbedingungen, was bei einfacheren Steckverbindungen oft nicht gegeben ist.
Benötige ich spezielles Werkzeug für die Montage des MOLEX 39012200?
Ja, für die Montage der entsprechenden Crimp-Kontakte auf die Kabeladern wird ein spezielles Crimpwerkzeug benötigt, das für Molex Mini-Fit Jr. Kontakte ausgelegt ist. Das Einsetzen der Kontakte in das Gehäuse und das Zusammenstecken der Gehäusehälften sind in der Regel manuell und ohne Spezialwerkzeug möglich, erfordern aber Präzision.
Sind die Crimp-Kontakte im Lieferumfang des MOLEX 39012200 enthalten?
Nein, das MOLEX 39012200 ist das Crimpgehäuse selbst. Die dazugehörigen Crimp-Kontakte müssen separat erworben werden, um die gewünschte Anzahl an Verbindungen und die spezifischen Anforderungen an Drahtquerschnitte zu realisieren.
Für welche Umgebungsbedingungen ist dieses Crimpgehäuse ausgelegt?
Das Gehäuse ist für einen weiten Betriebstemperaturbereich von typischerweise -40°C bis +105°C ausgelegt und verfügt über ein flammhemmendes Material (UL94V-0). Es ist somit für viele industrielle und anspruchsvolle Umgebungen geeignet, die Temperaturschwankungen und erhöhte Sicherheitsanforderungen aufweisen.
Wie wird die Strombelastbarkeit von 9A pro Kontakt erreicht?
Die angegebene Strombelastbarkeit von bis zu 9A pro Kontakt wird durch die Kombination aus dem Design des Kontakts, dem Material des Kontakts und dem passenden Drahtquerschnitt erreicht. Es ist essenziell, geeignete Kontakte und Kabel mit ausreichendem Querschnitt zu verwenden und die Montage gemäß den Vorgaben von Molex durchzuführen, um diese Leistung zu gewährleisten.
Ist das MOLEX 39012200 mit anderen Molex Produktserien kompatibel?
Nein, das MOLEX 39012200 Crimpgehäuse ist spezifisch für die Molex Mini-Fit Jr. Serie konzipiert und nicht direkt mit anderen Molex Produktserien kompatibel, um die optimale Leistung und Sicherheit zu gewährleisten.
Welche Vorteile bietet die 2×10-polige Konfiguration dieses Gehäuses?
Die 2×10-polige Konfiguration ermöglicht eine hohe Dichte an Anschlusspunkten auf kleinem Raum. Dies ist besonders nützlich, wenn viele Signale oder Stromleitungen in einer kompakten Bauform geführt werden müssen. Es erleichtert das Kabelmanagement, reduziert die Größe des Steckverbinders und optimiert die Platznutzung in Schaltschränken oder Geräten.
