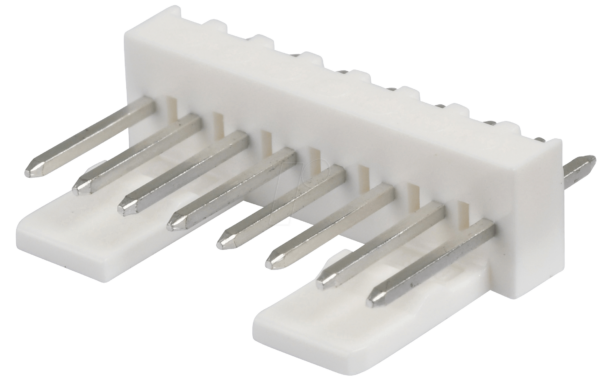

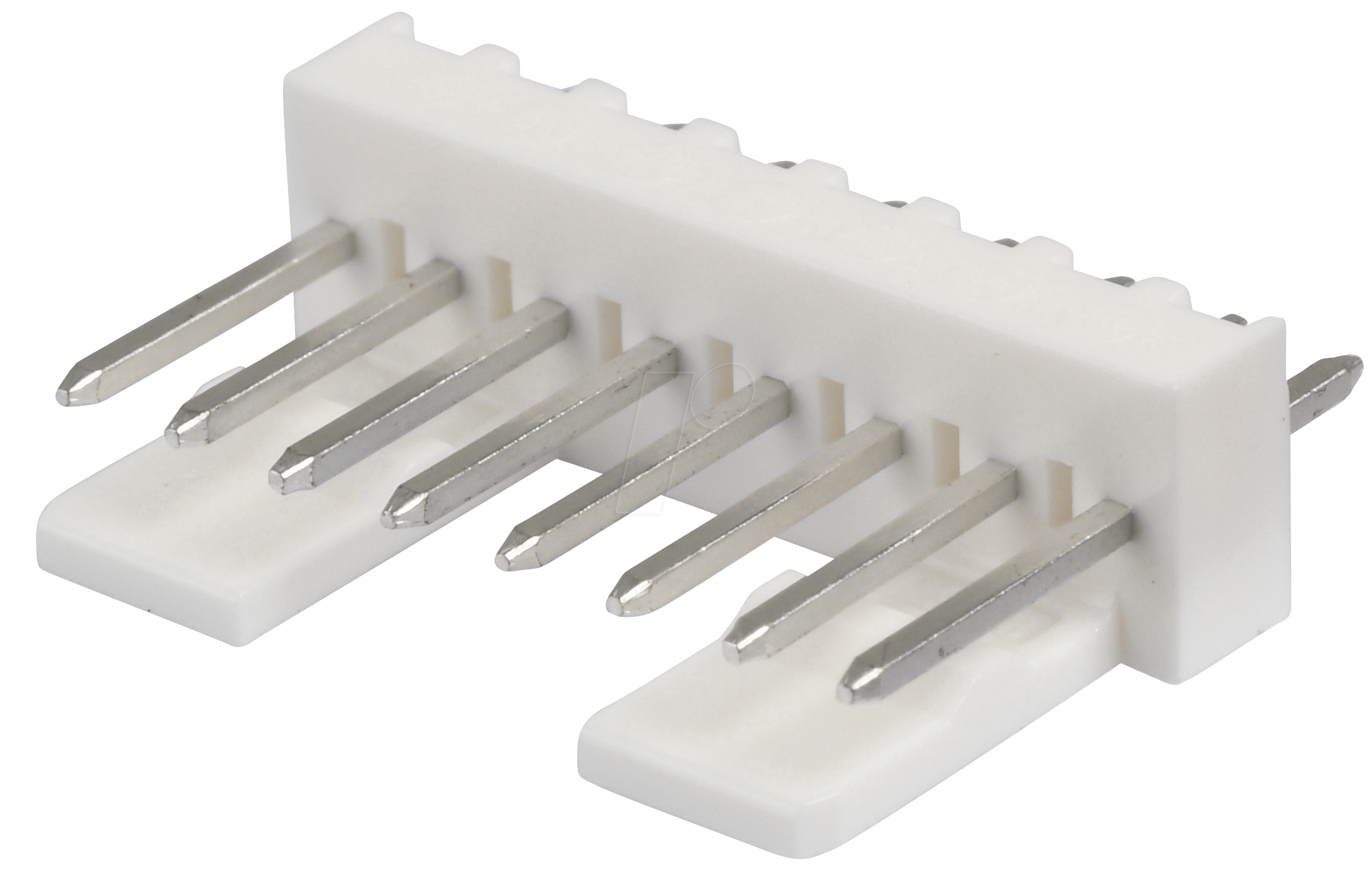

MOLEX 22272081: Ihre Lösung für zuverlässige und flexible elektrische Verbindungen
Suchen Sie eine robuste und präzise Lösung zur Verbindung Ihrer elektronischen Komponenten? Der MOLEX 22272081 – eine hochwertig gefertigte Molex Stiftleiste der KK-Serie – bietet exakt diese Funktionalität. Dieses 1×8-polige Steckergehäuse ist die ideale Wahl für Ingenieure, Techniker und Enthusiasten, die Wert auf Stabilität, Langlebigkeit und einfache Handhabung in ihren Schaltungsdesigns legen. Wenn Sie eine saubere und sichere Signalübertragung benötigen, die auch unter anspruchsvollen Bedingungen Bestand hat, ist dieser Molex Stecker die überlegene Wahl gegenüber weniger spezifizierten oder minderwertigen Alternativen.
Präzision und Zuverlässigkeit der Molex KK-Serie
Die Molex KK-Serie steht seit langem für exzellente elektrische Verbindungen. Der MOLEX 22272081 ist ein klares Beispiel für diese Tradition. Seine Konstruktion ist darauf ausgelegt, eine sichere und zuverlässige elektrische Verbindung zu gewährleisten, die Vibrationen und mechanischen Belastungen standhält. Im Gegensatz zu Standardlösungen, die oft zu Kompromissen bei Materialqualität oder Passgenauigkeit neigen, setzt Molex auf ein detailliertes Design, das die Integrität des Signals schützt und eine einfache Montage ermöglicht.
Warum der MOLEX 22272081 die überlegene Wahl ist
Die herausragenden Merkmale dieses Molex Steckers machen ihn zur bevorzugten Option für anspruchsvolle Anwendungen:
- Hochwertige Materialauswahl: Gefertigt aus langlebigen und elektrisch isolierenden Materialien, die auch bei erhöhten Temperaturen und unter ungünstigen Umgebungsbedingungen ihre Form und Funktion beibehalten.
- Präzise Kontaktgeometrie: Die 1×8-polige Ausführung mit Pin-Header-Design sorgt für eine exakte Ausrichtung und einen festen Sitz der Gegenstecker, was unerwünschte Signalverluste oder Kurzschlüsse minimiert.
- Einfache Integration: Die standardisierte KK-Serie ermöglicht eine nahtlose Integration in bestehende oder neu entwickelte Schaltungen. Die klare Pinbelegung erleichtert die Verdrahtung und reduziert das Fehlerrisiko.
- Robuste Bauweise: Die Stiftleiste ist so konzipiert, dass sie auch häufigem Ein- und Ausstecken standhält, was sie ideal für Prototyping und Serienfertigung macht.
- Branchenstandard: Molex ist ein etablierter Name in der Elektronikindustrie. Die Verwendung von Produkten dieser Marke signalisiert Professionalität und Zuverlässigkeit.
- Vielseitige Anwendungsmöglichkeiten: Ob in der Automatisierungstechnik, in Messgeräten, in der industriellen Steuerung oder in komplexen Hobbyprojekten – dieser Stecker passt sich flexibel an unterschiedliche Anforderungen an.
- Gleichbleibende Leistung: Im Gegensatz zu Produkten von weniger bekannten Herstellern können Sie sich auf die konsistente Qualität und Leistungsfähigkeit des MOLEX 22272081 verlassen, was Ausfallzeiten und teure Nacharbeiten vermeidet.
Detaillierte Produktdaten und Eigenschaften
Der MOLEX 22272081 ist mehr als nur ein Stecker; er ist ein integraler Bestandteil eines zuverlässigen Systems. Hier sind die entscheidenden Eigenschaften, die ihn auszeichnen:
| Merkmal | Spezifikation / Vorteil |
|---|---|
| Hersteller | Molex |
| Serie | KK |
| Produkttyp | Stiftleiste (Header) |
| Anzahl der Positionen | 8 |
| Reihenanzahl | 1 |
| Pin-Typ | Stift (Male) |
| Rastermaß | Standard (typisch 2.54 mm für KK-Serie, präzise Spezifikation für optimale Kontaktfläche) |
| Montageart | THT (Through-Hole Technology) – Ermöglicht sichere und dauerhafte Lötverbindung auf Leiterplatten. |
| Nennspannung | Typisch 250V AC/DC (abhängig von spezifischer Anwendung und Umgebung) – Bietet eine solide Basis für die meisten Niederspannungsanwendungen. |
| Nennstrom | Typisch 3A (abhängig von spezifischer Anwendung und Umgebung) – Ausreichend für eine breite Palette von Stromversorgungs- und Signalzwecken. |
| Betriebstemperatur | Typischerweise -40°C bis +105°C – Gewährleistet Funktionalität in einem weiten Temperaturbereich. |
| Gehäusematerial | Hochwertiger Thermoplast (z.B. LCP, PBT oder ähnliche technische Kunststoffe) – Bietet ausgezeichnete mechanische Festigkeit, Dimensionsstabilität und elektrische Isolation. Dies schützt die empfindlichen Kontakte und verhindert Degradation über Zeit. |
| Kontaktmaterial | Phosphorbronze oder Messing mit einer Oberflächenveredelung (z.B. Zinn oder vergoldet) – Bietet hervorragende Leitfähigkeit, Korrosionsbeständigkeit und Lötbarkeit für eine dauerhaft zuverlässige elektrische Verbindung. |
| Isolationswiderstand | Typischerweise > 1000 MΩ – Zeigt eine ausgezeichnete elektrische Trennung zwischen den Kontakten, um unerwünschte Strompfade zu verhindern. |
| Dielektrische Spannungsfestigkeit | Typischerweise > 1000 V AC – Belegt die Fähigkeit des Materials, hohen Spannungen ohne Durchschlag standzuhalten. |
| Anwendungsbereiche | Leiterplatten-zu-Leiterplatten-Verbindungen, Kabelkonfektionierung, Einbau in Steuergeräte, Messinstrumente, industrielle Automatisierung, Datenverarbeitungssysteme, Medizintechnik. |
| Konformität | RoHS-konform (in der Regel, bitte spezifische Datenblattprüfung) – Entspricht internationalen Umweltstandards für Elektronikkomponenten. |
| Halogenfrei | Optional, je nach spezifischer Variantenbezeichnung – Bietet zusätzliche Sicherheit in Umgebungen mit Brandrisiko. |
Technische Spezifikationen und Konstruktionsdetails
Der MOLEX 22272081 zeichnet sich durch seine sorgfältige Konstruktion aus, die auf optimale Leistung und Langlebigkeit ausgelegt ist. Als Stiftleiste fungiert er als männliches Gegenstück in Steckverbindungen und wird typischerweise direkt auf einer Leiterplatte montiert. Das THT-Design (Through-Hole Technology) garantiert eine physisch robuste Verbindung mit der Platine, die durch Lötstellen gesichert wird. Dies unterscheidet ihn von Oberflächenmontage-Komponenten (SMD), die anfälliger für mechanische Belastungen sein können. Die 1×8-polige Konfiguration ist für eine klare und übersichtliche Verkabelung optimiert und vermeidet die Komplexität von mehrreihigen Anschlüssen, wo eine fehlerhafte Ausrichtung leichter zu Problemen führen kann.
Die Auswahl des Gehäusematerials, in der Regel ein hochtemperaturbeständiger und mechanisch stabiler Thermoplast wie LCP (Liquid Crystal Polymer) oder PBT (Polybutylene Terephthalate), ist entscheidend für die thermische Stabilität und die Dimensionsintegrität des Steckers. Diese Materialien widerstehen Temperaturschwankungen, chemischen Einflüssen und mechanischer Beanspruchung, was die Lebensdauer und Zuverlässigkeit des gesamten Systems erhöht. Die Kontakte selbst bestehen meist aus Phosphorbronze oder Messing und sind häufig mit einer dünnen Schicht Zinn oder Gold beschichtet. Diese Oberflächenveredelung dient mehreren Zwecken: Sie verbessert die Leitfähigkeit, schützt vor Oxidation und Korrosion und gewährleistet eine einfache Lötbarkeit auf der Leiterplatte. Eine vergoldete Oberfläche bietet dabei zusätzliche Vorteile in Bezug auf Korrosionsbeständigkeit und geringen Übergangswiderstand, was sie für besonders anspruchsvolle oder langzeitkritische Anwendungen prädestiniert.
Die elektrische Isolation ist ein weiterer kritischer Aspekt. Mit einem typischen Isolationswiderstand von über 1000 MΩ und einer Dielektrizitätsfestigkeit von über 1000 V AC bietet der MOLEX 22272081 eine hervorragende Trennung zwischen den einzelnen Kontakten. Diese Werte sind essenziell, um sicherzustellen, dass nur die beabsichtigten elektrischen Pfade geschlossen werden und keine unerwünschten Leckströme oder Kurzschlüsse auftreten, insbesondere in Systemen mit höheren Spannungen oder empfindlichen Signalen.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Flexibilität und Zuverlässigkeit des MOLEX 22272081 machen ihn zu einem unverzichtbaren Bauteil in einer Vielzahl von technischen Disziplinen:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuerungseinheiten in Produktionsanlagen und Robotersystemen.
- Messtechnik: Für die Signalübertragung und Datenaufnahme in Laborgeräten und Prüfständen, wo präzise und stabile Verbindungen unerlässlich sind.
- Unterhaltungselektronik: In komplexen AV-Systemen oder Netzwerkgeräten für interne Verbindungen.
- Medizintechnik: In nicht-invasiven Diagnosegeräten und Patientenüberwachungssystemen, wo höchste Zuverlässigkeit und Biokompatibilität des Gehäusematerials von Vorteil sind.
- KFZ-Elektronik: Für interne Steuergeräte und Informationssysteme, wo Vibrationen und Temperaturschwankungen üblich sind.
- Prototyping und Entwicklung: Als Standardkomponente für Entwicklungsingenieure und Maker, um schnell und sicher Schaltkreise zu realisieren und zu testen.
- Netzwerkinfrastruktur: In kleinen Netzwerkknoten oder für die Konfiguration von Serverkomponenten.
FAQ – Häufig gestellte Fragen zu MOLEX 22272081 – Molex Stiftleiste – KK – 1×8-polig – Stecker
Was ist der Hauptvorteil der Molex KK-Serie im Vergleich zu anderen Steckertypen?
Die Molex KK-Serie zeichnet sich durch eine Kombination aus bewährter Zuverlässigkeit, hoher Fertigungsqualität und Standardisierung aus. Dies führt zu konsistenten elektrischen Eigenschaften, einer robusten mechanischen Verbindung und einer einfachen Integration in bestehende Designs, was sie zu einer vertrauenswürdigen Wahl für professionelle Anwendungen macht.
Ist der MOLEX 22272081 für hohe Ströme geeignet?
Der MOLEX 22272081 ist für typische Nennströme von 3A ausgelegt. Für Anwendungen, die höhere Ströme erfordern, sollten spezifische Molex-Serien mit entsprechend dimensionierten Kontakten und Gehäusen in Betracht gezogen werden. Eine Überlastung kann zu Überhitzung und Beschädigung führen.
Kann der Stecker im Außenbereich eingesetzt werden?
Generell sind die Materialien der KK-Serie für moderate Umgebungsbedingungen ausgelegt. Für den direkten Außeneinsatz, insbesondere unter Einwirkung von Feuchtigkeit, UV-Strahlung oder extremen Temperaturen, sind oft spezielle Gehäuse oder Schutzmaßnahmen erforderlich. Eine IP-Zertifizierung ist für diese Standard-Stiftleisten nicht vorgesehen.
Welche Art von Gegenstecker wird für diese Stiftleiste benötigt?
Für die MOLEX 22272081 Stiftleiste wird ein passendes Gegenstück aus der Molex KK-Serie benötigt, das als Buchsengehäuse (Female Connector) ausgeführt ist. Dieses Buchsengehäuse muss ebenfalls das 2.54 mm Rastermaß und die entsprechende Anzahl von Kontakten aufweisen.
Wie wird der MOLEX 22272081 auf der Leiterplatte montiert?
Die Montage erfolgt über die THT (Through-Hole Technology). Die Pins der Stiftleiste werden durch die vorgebohrten Löcher auf der Leiterplatte gesteckt und anschließend von der Unterseite der Platine verlötet, um eine dauerhafte und elektrisch leitfähige Verbindung zu gewährleisten.
Was bedeutet die Angabe „1×8-polig“?
Diese Angabe beschreibt die Anordnung der Kontakte. „1×8“ bedeutet, dass die Kontakte in einer einzigen Reihe mit insgesamt acht Positionen angeordnet sind. Dies ist eine gängige Konfiguration, die eine einfache und klare Verdrahtung ermöglicht.
Ist der Stecker RoHS-konform?
Molex ist bestrebt, seine Produkte nach den geltenden Umweltrichtlinien zu fertigen. In der Regel sind Komponenten der KK-Serie RoHS-konform. Es ist jedoch ratsam, das spezifische Datenblatt des Produkts zu konsultieren, um die genaue Konformität zu bestätigen.
