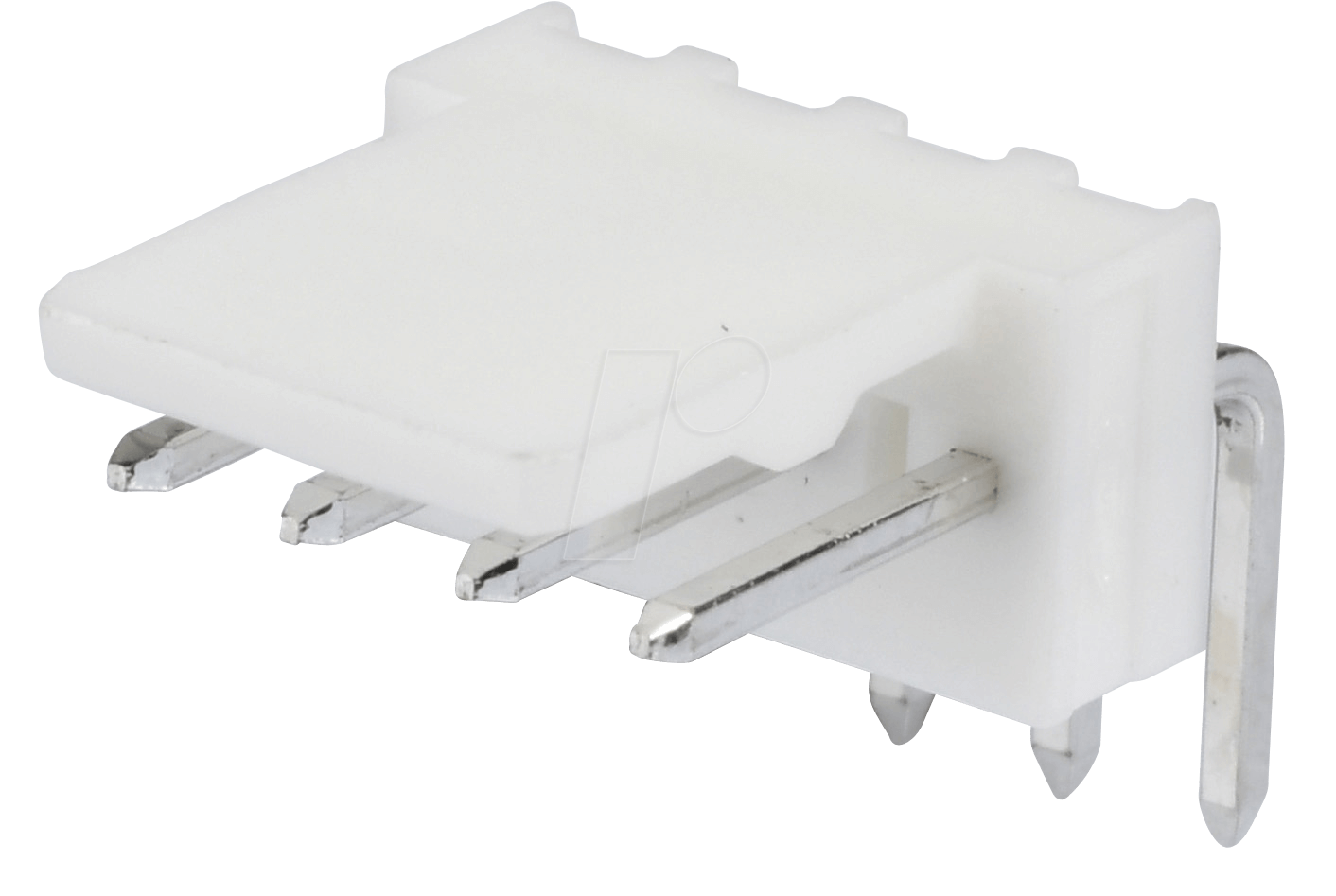

Präzise Verbindungen für anspruchsvolle Projekte: MOLEX 22057048 Stiftleiste
Suchen Sie eine zuverlässige und langlebige Verbindungslösung für Ihre Elektronikprojekte, die eine klare und sichere Signalübertragung gewährleistet? Der MOLEX 22057048 Stiftleiste der renommierten KK-Serie ist die optimale Wahl für Entwickler, Ingenieure und ambitionierte Bastler, die Wert auf präzise Steckverbindungen und hohe Signalintegrität legen. Dieses 1×4-polige Steckergehäuse ermöglicht eine ordentliche und fehlerfreie Montage.
Warum MOLEX 22057048 Ihre erste Wahl sein sollte
Im Vergleich zu unzureichenden oder provisorischen Verbindungen bietet die MOLEX 22057048 Stiftleiste eine überlegene Lösung durch ihre durchdachte Konstruktion und die bewährte Qualität von Molex. Die KK-Serie steht für ein robustes und flexibles Stecksystem, das für seine Zuverlässigkeit in verschiedensten Umgebungen bekannt ist. Die präzise Fertigung und die hochwertige Materialauswahl garantieren eine sichere mechanische Verriegelung und eine exzellente elektrische Kontaktierung, was Ausfälle minimiert und die Langlebigkeit Ihrer Geräte erhöht. Dies ist entscheidend, wenn es um die Integrität von Datenflüssen oder die Stabilität von Stromversorgungen geht.
Umfassende Vorteile der MOLEX 22057048 Stiftleiste
- Zuverlässige Signalübertragung: Entwickelt für minimale Signalverluste und ausgezeichnete Kontaktstabilität, auch unter anspruchsvollen Bedingungen.
- Robuste Konstruktion: Die Stiftleiste ist auf Langlebigkeit ausgelegt und widersteht mechanischer Beanspruchung, Vibrationen und Umwelteinflüssen.
- Einfache Montage und Handhabung: Das 1×4-polige Design ermöglicht eine klare Pinbelegung und vereinfacht den Aufbau und die Wartung von elektronischen Schaltungen.
- Hohe Kompatibilität: Perfekt integrierbar in bestehende Molex KK-Systeme und eine ideale Ergänzung für Prototypenbau, Serienfertigung und Reparaturarbeiten.
- Optimale Performance für Kleinsignal- und Niedrigstromanwendungen: Die Konstruktion der KK-Serie ist auf eine präzise Leistung in diesen Bereichen ausgelegt.
- Sicherheit und Stabilität: Die mechanische Verriegelung verhindert ein unbeabsichtigtes Lösen der Verbindung und sorgt für eine sichere Strom- und Datenleitung.
Technische Spezifikationen und Materialität
Die MOLEX 22057048 Stiftleiste ist ein integraler Bestandteil des Molex KK-Steckverbindersystems, das seit Jahrzehnten für seine Zuverlässigkeit und Vielseitigkeit geschätzt wird. Dieses spezifische Modell mit 1×4-poliger Anordnung ist für den Einsatz in einer Vielzahl von Applikationen konzipiert, bei denen eine sichere und eindeutige elektrische Verbindung erforderlich ist. Die Pins sind aus einer hochleitfähigen Legierung gefertigt, die für eine optimale Stromführung und geringen Widerstand optimiert ist. Die Gehäusematerialien sind sorgfältig ausgewählt, um sowohl mechanische Stabilität als auch elektrische Isolation zu gewährleisten. Die genaue Polzahl und die Anordnung sind entscheidend für die korrekte Funktionalität von Steuerungen, Sensoren und Anzeigemodulen.
Einsatzgebiete und Anwendungsbeispiele
Die Vielseitigkeit der MOLEX 22057048 Stiftleiste macht sie zu einer unverzichtbaren Komponente in zahlreichen technologischen Bereichen. Sie findet breite Anwendung in der industriellen Automatisierung, wo zuverlässige Verbindungen für Sensoren, Aktoren und Steuergeräte unerlässlich sind. Im Bereich der Unterhaltungselektronik wird sie zur Verbindung von Hauptplatinen mit Displaymodulen oder Bedienfeldern eingesetzt. Auch im Prototypenbau für Maker und Hobbyisten bietet die Stiftleiste eine professionelle Lösung für die Realisierung komplexer Schaltungen. Typische Anwendungsfälle umfassen die interne Verkabelung von Computern, die Signalübertragung in Haushaltsgeräten oder die Stromversorgung von LED-Streifen und Beleuchtungssystemen. Die präzise 1×4-polige Konfiguration ist ideal für Anwendungen, die eine strukturierte und übersichtliche Anordnung von Anschlusspunkten erfordern.
Qualitätsmerkmale und Materialauswahl
Bei der Herstellung der MOLEX 22057048 Stiftleiste kommen ausschließlich Materialien höchster Güte zum Einsatz, die eine kompromisslose Leistung und Langlebigkeit garantieren. Die Pins selbst bestehen typischerweise aus einer Kupferlegierung, die durch eine galvanische Beschichtung (oft Zinn oder eine Legierung auf Zinnbasis) vor Korrosion geschützt und für optimale Leitfähigkeit optimiert ist. Diese Beschichtung sorgt auch für eine geringe Übergangswiderstand, was besonders bei niedrigen Signalpegeln kritisch ist. Das Gehäusematerial ist ein thermoplastisches Polymer, wie z.B. PBT (Polybutylene Terephthalate) oder ein ähnliches Material, das für seine hohe Temperaturbeständigkeit, mechanische Festigkeit und ausgezeichneten dielektrischen Eigenschaften bekannt ist. Diese Eigenschaften stellen sicher, dass die Stiftleiste auch unter wechselnden Temperaturbedingungen stabil bleibt und eine zuverlässige elektrische Isolation bietet, die Kurzschlüsse verhindert. Die präzise Fertigung im Spritzgussverfahren garantiert eine gleichbleibende Qualität und Passgenauigkeit jedes einzelnen Bauteils.
Tabelle der Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Molex |
| Serie | KK |
| Artikelnummer | 22057048 |
| Steckertyp | Stiftleiste (Header) |
| Anzahl der Pole | 4 |
| Anzahl der Reihen | 1 |
| Pin-Rastermaß (typisch für KK-Serie) | 2,54 mm |
| Gehäusematerial | Hochleistungs-Thermoplast (z.B. PBT) |
| Pin-Material | Kupferlegierung mit galvanischer Beschichtung (z.B. Zinn) |
| Konfektionierungsart | Gekapselte Stifte (im Gehäuse eingelassen) |
| Betriebstemperaturbereich (typisch) | -40 °C bis +105 °C |
| Max. Strombelastbarkeit (typisch) | Bis zu 3A pro Kontakt, abhängig von Leiterbahndicke und Umgebungstemperatur |
| Max. Spannungsfestigkeit (typisch) | Bis zu 250V AC/DC, je nach Anwendung und Sicherheitsstandard |
| Flammwidrigkeit (typisch für Gehäusematerial) | UL94V-0 |
FAQ – Häufig gestellte Fragen zu MOLEX 22057048 – Molex Stiftleiste – KK – 1×4-polig – Stecker
Kann ich die MOLEX 22057048 Stiftleiste mit anderen Herstellern von Steckverbindern verwenden?
Die Kompatibilität mit Steckverbindern anderer Hersteller kann nicht pauschal garantiert werden. Die Molex KK-Serie ist ein etabliertes System, aber um sicherzustellen, dass die Verbindung mechanisch und elektrisch einwandfrei funktioniert, wird die Verwendung von passenden Gegenstücken aus der Molex KK-Serie empfohlen. Prüfen Sie stets die Spezifikationen Ihres Gegensteckers.
Welche Art von Kabeln kann ich mit dieser Stiftleiste verbinden?
Diese Stiftleiste ist dazu vorgesehen, mit passenden Kabel-Steckern (Buchsen) aus dem Molex KK-System verbunden zu werden. Die Kabelenden müssen mit den entsprechenden Crimp-Kontakten oder einer entsprechenden Buchsenleiste konfektioniert sein, die auf die Pins der Stiftleiste passen. Es handelt sich hierbei um ein Stecksystem für die interne Verkabelung von Geräten.
Ist die MOLEX 22057048 Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Die Stiftleiste ist aus robusten Materialien gefertigt und für eine zuverlässige Leistung in vielen Umgebungen ausgelegt. Für extrem feuchte, staubige oder korrosive Umgebungen sind jedoch speziell abgedichtete oder geschützte Stecksysteme erforderlich. Die Standard-KK-Serie bietet eine gute allgemeine Beständigkeit, aber spezifische Umgebungsbedingungen sollten immer berücksichtigt werden.
Wie ist die richtige Polung bei der Verbindung sicherzustellen?
Die 1×4-polige Anordnung ist standardisiert. Bei der Verbindung des passenden Gegensteckers ist auf die korrekte Ausrichtung der Pins und Buchsen zu achten. Die meisten Gegenstecker sind mit einer Schlüsselung oder einer definierten Ausrichtung versehen, um eine falsche Montage zu verhindern. Eine klare Dokumentation oder Beschriftung der Kabel und Anschlüsse ist für eine sichere Verbindung unerlässlich.
Welche maximalen Spannungen und Ströme können sicher übertragen werden?
Die typischen maximalen Werte für Spannungen liegen bei bis zu 250V AC/DC und für Strom bei bis zu 3A pro Kontakt. Diese Werte können jedoch durch die spezifischen Eigenschaften des Gegensteckers, die Dicke der Leiterbahnen auf der Platine, die Umgebungstemperatur und die Länge der Kabel beeinflusst werden. Es ist entscheidend, die genauen Spezifikationen Ihrer Anwendung zu prüfen und sicherzustellen, dass die Komponenten im spezifizierten Bereich betrieben werden.
Benötige ich spezielles Werkzeug zur Montage der Kabelkontakte?
Ja, für das korrekte Crimpen von Kabelkontakten, die in die Stiftleiste gesteckt werden, ist in der Regel ein spezielles Crimpwerkzeug erforderlich. Dieses Werkzeug stellt sicher, dass die Kontakte fest mit den Kabeladern verbunden werden und eine zuverlässige elektrische Verbindung entsteht. Für die Montage der Stiftleiste auf einer Platine wird standardmäßiges Lötwerkzeug benötigt.
Was bedeutet die Bezeichnung „KK-Serie“ bei Molex?
Die KK-Serie ist eine der bekanntesten und langlebigsten Produktfamilien von Molex für Steckverbindungen. Sie steht für ein modulares System, das eine breite Palette von Steckergehäusen, Stiftleisten und Kabelsteckern umfasst, die sich durch ihre hohe Zuverlässigkeit, einfache Handhabung und Flexibilität auszeichnen. Die Serie bietet verschiedene Polzahlen, Reihenanordnungen und Anschlussarten für unterschiedlichste Anwendungen.
