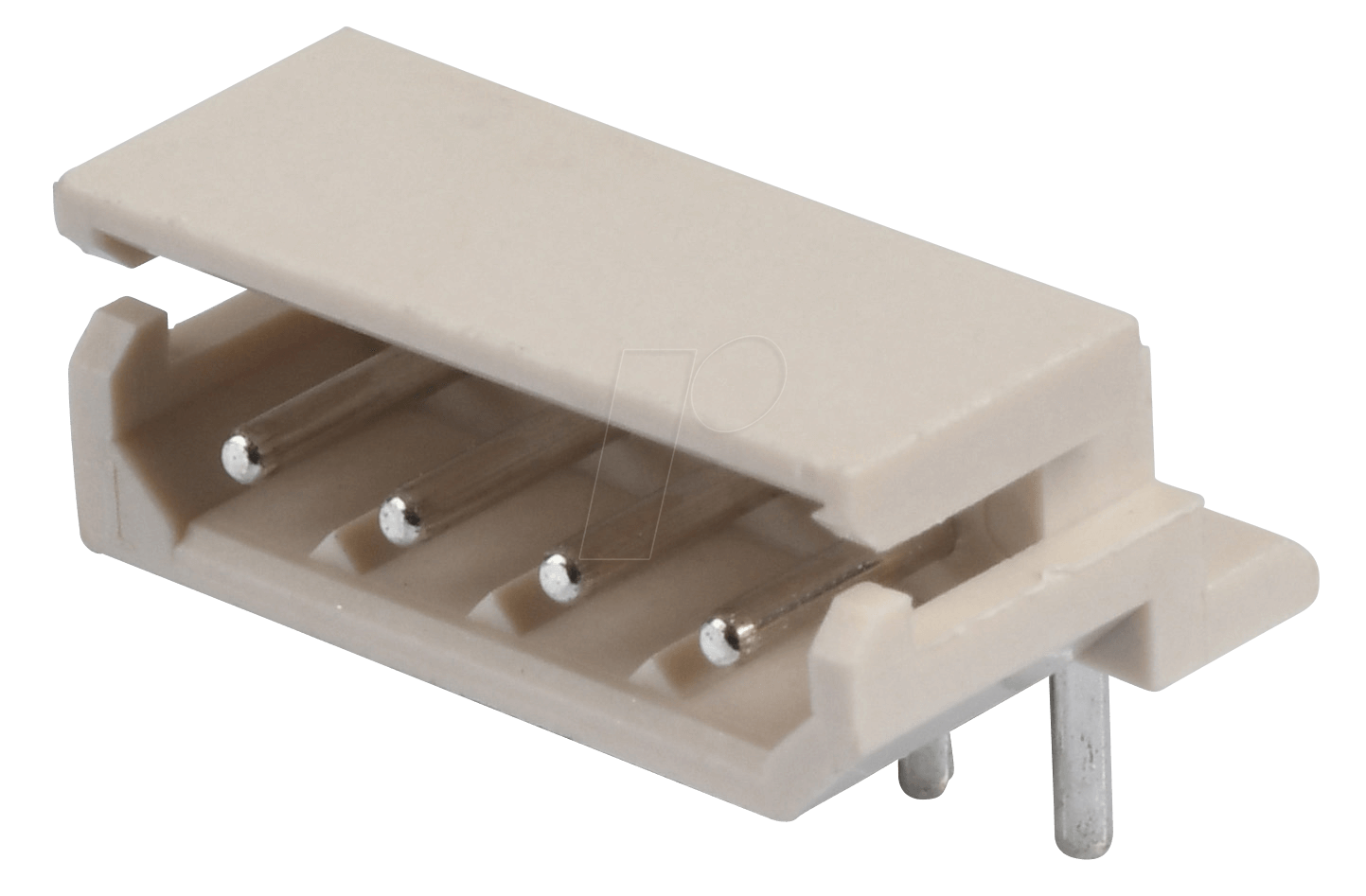

MOLEX 22057045: Präzise Verbindungslösungen für anspruchsvolle Elektronikanwendungen
Sie suchen eine zuverlässige und platzsparende Lösung für die Signalübertragung in Ihren elektronischen Geräten? Der MOLEX 22057045, eine 90°-Mini-SPOX Stiftleiste mit 1×4 Pins, bietet eine hochintegrierte und robuste Verbindung, die speziell für Umgebungen entwickelt wurde, in denen Präzision, Miniaturisierung und dauerhafte Leistung unerlässlich sind. Ideal für Ingenieure, Entwickler und Techniker in der Automobilindustrie, Medizintechnik und industriellen Automatisierung, die eine sichere und fehlerfreie Signalübertragung garantieren müssen.
Warum MOLEX 22057045 die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Verbindern, die oft Kompromisse bei Platzbedarf oder Stabilität eingehen, vereint die MOLEX 22057045 eine kompakte Bauform mit exzellenter mechanischer Integrität und elektrischer Leistungsfähigkeit. Die 90°-Ausrichtung ermöglicht eine optimierte Leiterplattenbestückung und spart wertvollen Bauraum, während das bewährte Mini-SPOX-System für eine sichere und vibrationsfeste Verbindung sorgt. Dies reduziert das Risiko von Kontaktschwankungen und erhöht die Zuverlässigkeit Ihrer Gesamtsysteme signifikant.
Technische Exzellenz und Anwendungsvielfalt
Die MOLEX 22057045 Stiftleiste ist ein Paradebeispiel für Molex‘ Engagement für innovative Verbindungstechnologie. Die Mini-SPOX-Serie steht für kompakte Bauweise bei gleichzeitig hoher Strombelastbarkeit und Zuverlässigkeit, was sie zur ersten Wahl für viele anspruchsvolle Anwendungen macht. Die 90°-Konfiguration ist nicht nur ein Designmerkmal, sondern eine intelligente Lösung für Platzoptimierung auf Leiterplatten, insbesondere in Gehäusen mit begrenztem Innenvolumen.
Vorteile der MOLEX 22057045 Stiftleiste
- Platzsparende 90°-Konfiguration: Ermöglicht vertikale oder horizontale Montage auf der Leiterplatte und maximiert so den verfügbaren Bauraum, entscheidend für kompakte Geräte.
- Robuste Mini-SPOX-Technologie: Bietet eine sichere und vibrationsfeste Verbindung, die auch unter widrigen Umgebungsbedingungen und mechanischen Belastungen eine stabile Signalübertragung gewährleistet.
- 1×4-polige Ausführung: Ideal für die Anbindung von vier einzelnen Signalleitungen oder Steuerimpulsen, präzise und ohne unnötige Komplexität.
- Hohe Zuverlässigkeit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, die auf Langlebigkeit und Beständigkeit gegen Umwelteinflüsse ausgelegt sind.
- Einfache Montage und Demontage: Konzipiert für eine unkomplizierte Handhabung während des Fertigungsprozesses und bei Wartungsarbeiten.
- Nahtlose Integration: Passt perfekt zu kompatiblen Gegenstücken der Mini-SPOX-Serie für eine vollständige Verbindungslösung.
Detailinformationen und Spezifikationen
Die MOLEX 22057045 ist mehr als nur eine Komponente; sie ist ein integraler Bestandteil für die Funktionalität und Zuverlässigkeit elektronischer Systeme. Ihre Konstruktion basiert auf bewährten Molex-Standards, die höchste Qualität und Leistung garantieren.
Konstruktionsmerkmale und Materialeigenschaften
- Gehäusematerial: Hochleistungspolymer mit exzellenter elektrischer Isolation und thermischer Stabilität. Typischerweise ein thermoplastisches Material wie PBT (Polybutylenterephthalat) oder ein ähnliches Polyamid, das auch bei erhöhten Temperaturen seine Formstabilität behält und UL94 V-0 Flammwidrigkeit aufweisen kann, um höchste Sicherheitsstandards zu erfüllen.
- Kontaktmaterial: Kupferlegierung mit Oberflächenveredelung. Die Kontakte bestehen in der Regel aus einer robusten Kupferlegierung, die eine ausgezeichnete elektrische Leitfähigkeit sicherstellt. Eine Beschichtung mit Gold oder einer ähnlichen Edelmetalllegierung minimiert den Übergangswiderstand und schützt vor Korrosion, was für die Langlebigkeit der Verbindung unerlässlich ist.
- Arbeitstemperaturbereich: Die Mini-SPOX-Serie ist darauf ausgelegt, in einem breiten Temperaturbereich zuverlässig zu funktionieren. Typischerweise von -40°C bis +105°C, um den Anforderungen von industriellen Umgebungen und Automobilanwendungen gerecht zu werden.
- Nennstrom und Nennspannung: Obwohl spezifische Werte für dieses einzelne Bauteil variieren können und im Datenblatt exakt spezifiziert sind, ist die Mini-SPOX-Serie für moderate Stromstärken und Spannungen konzipiert, die für Signalübertragungen typisch sind. Üblicherweise im Bereich von wenigen Ampere und Spannungen bis zu 250V, je nach Konfiguration und Isolationsmaterial.
- Isolationswiderstand: Ein hoher Isolationswiderstand ist entscheidend, um unerwünschte Strompfade zu verhindern und die Signalintegrität zu gewährleisten. Molex-Produkte erreichen hier typischerweise Werte im Gigaohm-Bereich.
- Durchgangswiderstand der Kontakte: Ein niedriger Durchgangswiderstand ist essenziell für die effiziente Signalübertragung mit minimalen Verlusten. Dieser Wert liegt bei hochwertigen Steckverbindern wie dem Mini-SPOX im Milliohm-Bereich.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Molex |
| Modellnummer | 22057045 |
| Serie | Mini-SPOX |
| Bauform | Stiftleiste |
| Anschlusswinkel | 90° |
| Polzahl | 1×4 (4 Pins) |
| Montageart | Leiterplattenmontage (SMT oder THT, je nach spezifischer Variante – hier typischerweise SMT für kompakte Designs) |
| Material Gehäuse | Hochtemperaturbeständiger Kunststoff (z.B. PBT), Flammwidrigkeit nach UL94 V-0 |
| Material Kontakte | Kupferlegierung mit Edelmetall-Veredelung (z.B. Vergoldung) für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Betriebstemperatur | Typisch -40°C bis +105°C, für robuste Umgebungsbedingungen ausgelegt. |
| Elektrische Nennwerte | Für Signalübertragungen optimiert, detaillierte Spezifikationen im Datenblatt des Herstellers. |
| Zulassungen | UL, CSA (je nach Region und spezifischem Zertifizierungsprozess des Herstellers) |
Optimale Einsatzbereiche für die MOLEX 22057045
Die Vielseitigkeit und Zuverlässigkeit der MOLEX 22057045 Stiftleiste macht sie zu einer idealen Komponente in einer Vielzahl von Branchen und Anwendungen:
- Automobilindustrie: Zur Vernetzung von Steuergeräten, Sensoren und Aktoren im Fahrzeuginnenraum oder im Motorraum, wo Platzbeschränkungen und Vibrationsfestigkeit kritisch sind.
- Medizintechnik: Für die interne Verkabelung von medizinischen Geräten wie Monitoren, Diagnosegeräten oder Therapiesystemen, wo höchste Zuverlässigkeit und hygienische Anforderungen bestehen.
- Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen, Robotik und anderen industriellen Anwendungen, die robuste und ausfallsichere Verbindungen erfordern.
- Unterhaltungselektronik: Zur Signalübertragung in komplexen Geräten wie Heimkinoanlagen, professionellen Audio/Video-Equipment oder Netzwerk-Switches.
- Büro- und Datentechnik: In Servern, Routern, Switches und Peripheriegeräten, die eine dichte und zuverlässige interne Verdrahtung benötigen.
- Verbraucherelektronik: In Haushaltsgeräten mit komplexer Elektronik oder in Geräten, die eine hohe Lebensdauer und Betriebssicherheit aufweisen müssen.
FAQ – Häufig gestellte Fragen zu MOLEX 22057045 – Molex Stiftleiste 90° – Mini-SPOX – 1×4-polig – Stecker
Was sind die Hauptvorteile der 90°-Konfiguration bei der MOLEX 22057045?
Die 90°-Ausrichtung der Stiftleiste ermöglicht eine platzsparende Montage auf der Leiterplatte. Dies erlaubt es, die Verbindungen entweder vertikal oder horizontal im Gehäuse zu führen, was entscheidend ist, um den verfügbaren Bauraum in kompakten elektronischen Geräten optimal zu nutzen und das Design flexibler zu gestalten.
Für welche Art von Signalen ist die Mini-SPOX-Serie typischerweise ausgelegt?
Die Mini-SPOX-Serie, zu der die MOLEX 22057045 gehört, ist primär für die Übertragung von Signalen und Daten konzipiert. Sie eignet sich hervorragend für Steuerimpulse, Kommunikationssignale und geringe Stromstärken, wo eine hohe Dichte an Verbindungen und Zuverlässigkeit gefragt sind.
Ist die MOLEX 22057045 für den Einsatz in rauen Umgebungen geeignet?
Ja, die Mini-SPOX-Serie ist für ihre Robustheit bekannt. Dank der hochwertigen Materialien, der sicheren Kontaktierung und der oft mitgelieferten Flammwidrigkeit und einem breiten Betriebstemperaturbereich ist sie gut für industrielle Umgebungen, Automobilanwendungen und andere Bereiche geeignet, die erhöhte Anforderungen an Widerstandsfähigkeit stellen.
Welche Art von Gegenstecker benötige ich für die MOLEX 22057045?
Sie benötigen einen kompatiblen Gegenstecker aus der Molex Mini-SPOX-Serie. Die exakte Teilenummer des Gegensteckers hängt von den spezifischen Anforderungen Ihrer Anwendung ab (z.B. Anzahl der Pins, Kabeltyp, Montageart), aber es ist essentiell, einen Stecker zu wählen, der speziell für die Mini-SPOX-Buchsenreihe konzipiert ist, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Wie unterscheidet sich die MOLEX 22057045 von anderen 4-poligen Steckverbindern?
Der Hauptunterschied liegt in der speziellen Mini-SPOX-Technologie von Molex, die eine kompakte Bauform mit hoher Kontaktsicherheit und mechanischer Stabilität kombiniert. Die 90°-Konfiguration ist ein weiteres Unterscheidungsmerkmal, das eine optimierte Leiterplattenbestückung ermöglicht. Zudem ist die Qualität und Zuverlässigkeit von Molex-Produkten ein entscheidender Faktor für anspruchsvolle Anwendungen.
Bietet Molex auch kundenspezifische Lösungen für die Mini-SPOX-Serie an?
Molex ist bekannt für seine Fähigkeit, kundenspezifische Lösungen zu entwickeln. Obwohl die MOLEX 22057045 eine Standardkomponente ist, kann Molex bei Bedarf Anpassungen an bestehenden Produkten oder die Entwicklung völlig neuer Steckverbinder vornehmen, um spezifische Kundenanforderungen zu erfüllen.
Wo finde ich detaillierte technische Daten und Zeichnungen für die MOLEX 22057045?
Detaillierte technische Spezifikationen, inklusive elektrischer und mechanischer Eigenschaften, Outline-Zeichnungen und Zulassungsinformationen, finden Sie im offiziellen Produktdatenblatt von Molex. Dieses ist in der Regel auf der Molex-Website verfügbar oder kann direkt bei authorised distributors wie Lan.de angefordert werden.
