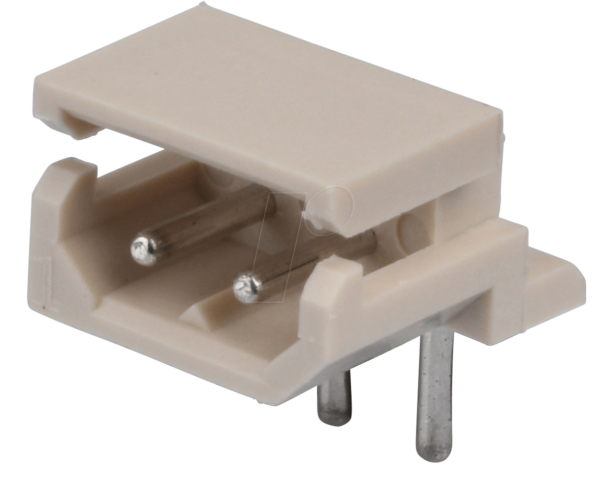

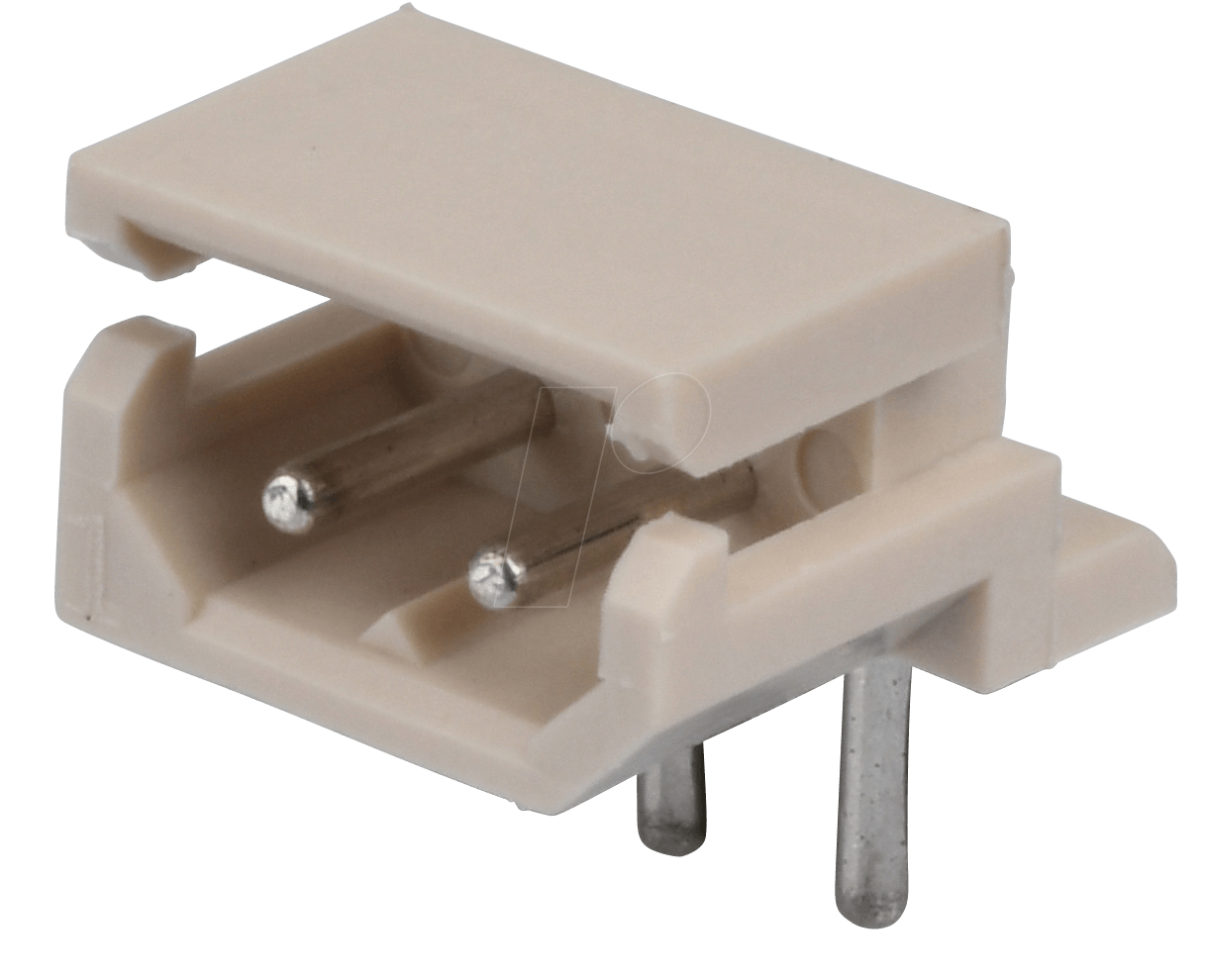

MOLEX 22057025: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Suchen Sie eine zuverlässige und platzsparende Lösung für die Verbindung Ihrer elektronischen Komponenten im 90-Grad-Winkel? Der MOLEX 22057025, eine Molex Stiftleiste aus der Mini-SPOX Serie, ist die ideale Wahl für Ingenieure, Entwickler und anspruchsvolle Bastler, die Wert auf Qualität, Langlebigkeit und einfache Handhabung legen. Dieses Produkt löst das Problem von unübersichtlichen Verkabelungen und ermöglicht eine kompakte Bauweise, indem es eine stabile und sichere Steckverbindung im rechten Winkel bietet, die auch unter anspruchsvollen Bedingungen hält.
Hervorragende Konnektivität mit Molex Mini-SPOX Technologie
Die Molex Mini-SPOX Serie steht für bewährte Leistung und hohe Zuverlässigkeit in der Welt der Steckverbinder. Der MOLEX 22057025 setzt diese Tradition fort und bietet eine überlegene Wahl gegenüber generischen Lösungen durch seine sorgfältige Konstruktion und die Verwendung hochwertiger Materialien. Diese Stiftleiste ist speziell dafür konzipiert, eine feste und zuverlässige elektrische Verbindung zu gewährleisten, die Vibrationen und mechanischen Belastungen standhält. Die präzise gefertigten Kontakte und das robuste Gehäuse minimieren das Risiko von Signalverlusten und Kurzschlüssen, was für die Integrität Ihrer Schaltungen entscheidend ist.
Robuste Konstruktion für anspruchsvolle Anwendungen
Die Stiftleiste MOLEX 22057025 wurde mit Blick auf Langlebigkeit und Zuverlässigkeit entwickelt. Das Gehäusematerial, typischerweise ein thermoplastisches Polymer wie LCP (Liquid Crystal Polymer) oder ein ähnliches Hochleistungsmaterial, bietet eine ausgezeichnete thermische Stabilität und chemische Beständigkeit. Dies stellt sicher, dass der Stecker auch in Umgebungen mit wechselnden Temperaturen oder der Exposition gegenüber verschiedenen Chemikalien seine Funktion zuverlässig erfüllt.
Technische Spezifikationen im Detail
Die Mini-SPOX Serie von Molex ist bekannt für ihre kompakten Abmessungen bei gleichzeitig hoher Leistungsfähigkeit. Der MOLEX 22057025 verfügt über eine klare und übersichtliche Konfiguration von 1×2 Polen, was ihn ideal für kleinere, aber kritische Verbindungen macht. Die 90-Grad-Bauform ermöglicht eine platzsparende Montage auf Leiterplatten (PCBs) und optimiert die räumliche Anordnung von Bauteilen in Gehäusen oder innerhalb von Geräten.
- Anzahl der Pole: 1×2 (zwei Kontakte in einer Reihe)
- Bauform: 90-Grad-Winkel
- Serie: Mini-SPOX
- Hersteller: Molex
- Bestellnummer: 22057025
- Anschlussart: Stiftleiste (Header) für Leiterplattenmontage
- Rastermaß: Typisch für die Mini-SPOX Serie, welches eine kompakte Bauweise ermöglicht.
Vorteile des MOLEX 22057025
Die Entscheidung für den MOLEX 22057025 bietet eine Reihe von klaren Vorteilen, die ihn von Standardlösungen abheben:
- Platzersparnis: Die 90-Grad-Winkelbauform und das kompakte Design der Mini-SPOX Serie ermöglichen eine effiziente Nutzung des verfügbaren Raums auf Leiterplatten und in Gehäusen.
- Hohe Zuverlässigkeit: Molex ist ein etablierter Hersteller, dessen Produkte für ihre Robustheit und Langlebigkeit bekannt sind. Die präzise Fertigung sorgt für sichere und dauerhafte Verbindungen.
- Einfache Montage: Die Stiftleisten sind für die einfache und schnelle Lötmontage auf PCBs ausgelegt, was den Entwicklungsprozess beschleunigt.
- Vibrationsbeständigkeit: Das Design der Mini-SPOX Serie bietet eine gute mechanische Stabilität, die das Risiko von Verbindungsunterbrechungen durch Vibrationen minimiert.
- Signalintegrität: Hochwertige Kontakte und ein stabiles Gehäuse gewährleisten eine saubere Signalübertragung ohne unerwünschte Interferenzen oder Verluste.
- Standardisierung und Kompatibilität: Als Teil einer etablierten Serie von Molex ist eine gute Kompatibilität mit passenden Buchsen (Receptacles) innerhalb der Mini-SPOX Familie gewährleistet.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Serie | Molex Mini-SPOX |
| Typ | Stiftleiste (Header) |
| Anzahl der Kontakte | 1×2-polig |
| Winkel | 90° (rechtwinklig) |
| Gehäusematerial | Hochleistungsthermoplast (z.B. LCP), bekannt für thermische Stabilität und Flammwidrigkeit nach UL94V-0. |
| Kontakmaterial | Phosphorbronze oder eine ähnliche Kupferlegierung mit einer Beschichtung aus Zinn oder einer Edelmetalllegierung für verbesserte Leitfähigkeit und Korrosionsbeständigkeit. |
| Elektrische Nennwerte | Typische Werte für die Mini-SPOX Serie sind auf Spannungen bis zu 250V und Ströme bis zu 3A ausgelegt, abhängig von der spezifischen Ausführung und dem Leiterplattendicke. Genaue Spezifikationen entnehmen Sie bitte dem Datenblatt. |
| Temperaturbereich | Betriebstemperaturen von typischerweise -40°C bis +105°C, was eine breite Anwendungspalette ermöglicht. |
| Montageart | Löten auf Leiterplatte (Through-Hole Technology – THT) |
| Einsatzgebiete | Signal- und Stromversorgungsverbindungen in industriellen Steuerungen, Medizintechnik, Automobilanwendungen, Haushaltsgeräten und Consumer Electronics. |
Anwendungsgebiete und Branchenspezifische Relevanz
Der MOLEX 22057025 ist aufgrund seiner robusten Konstruktion, der kompakten Bauform und der zuverlässigen elektrischen Eigenschaften ein universell einsetzbarer Steckverbinder. In der Industrieautomation findet er Anwendung zur Verbindung von Sensoren, Aktoren und Steuerungseinheiten, wo eine platzsparende und sichere Verkabelung unerlässlich ist. Die Medizintechnik profitiert von der Zuverlässigkeit, die für kritische Gerätefunktionen benötigt wird, während in der Automobilindustrie die Vibrationsbeständigkeit und der erweiterte Temperaturbereich von Vorteil sind. Auch im Bereich der Unterhaltungselektronik und bei der Entwicklung von IoT-Geräten spielt die Mini-SPOX Serie ihre Stärken aus, indem sie eine effiziente Signalübertragung in kompakter Bauweise ermöglicht.
Optimale Integration in Ihre Elektronikdesigns
Die Stiftleiste MOLEX 22057025 ist so konzipiert, dass sie sich nahtlos in bestehende oder neue Leiterplattendesigns integrieren lässt. Die 90-Grad-Ausrichtung ist besonders nützlich, wenn die Leiterplatte in einem Gehäuse vertikal montiert ist und Kabelanschlüsse seitlich oder nach unten geführt werden müssen, was eine saubere und organisierte Kabelführung fördert. Die Standardisierung des Rastermaßes innerhalb der Mini-SPOX Serie erleichtert die Auswahl der passenden Gegenstecker (Receptacles), um eine vollständige und sichere Steckverbindung zu realisieren.
FAQ – Häufig gestellte Fragen zu MOLEX 22057025 – Molex Stiftleiste 90° – Mini-SPOX – 1×2-polig – Stecker
Was sind die Hauptvorteile der Mini-SPOX Serie im Vergleich zu Standard-Stiftleisten?
Die Mini-SPOX Serie, zu der der MOLEX 22057025 gehört, zeichnet sich durch eine höhere Packungsdichte, eine verbesserte mechanische Stabilität und oft durch eine höhere Strombelastbarkeit in einem vergleichbaren Formfaktor aus. Dies ermöglicht kompaktere und robustere Designs.
Ist der MOLEX 22057025 für den Einsatz in anspruchsvollen Umgebungen wie Fahrzeugen oder industriellen Anlagen geeignet?
Ja, die Verwendung von Hochleistungsthermoplasten und qualitativ hochwertigen Kontakten verleiht der Mini-SPOX Serie eine gute Beständigkeit gegenüber Vibrationen, Temperaturschwankungen und Umwelteinflüssen, was ihn für solche Anwendungen prädestiniert.
Welche Art von Gegenstecker wird für den MOLEX 22057025 benötigt?
Für den MOLEX 22057025 werden passende Molex Mini-SPOX Buchsen (Receptacles) benötigt, die für die 1×2-polige Konfiguration und die 90-Grad-Bauform ausgelegt sind. Bitte konsultieren Sie das Molex Produktdatenblatt für spezifische Kompatibilitätsinformationen.
Wie wirkt sich die 90-Grad-Bauform auf die Anwendung aus?
Die 90-Grad-Bauform ermöglicht eine platzsparende Montage auf der Leiterplatte und eine effiziente Führung von Kabeln im rechten Winkel. Dies ist besonders nützlich, um den verfügbaren Bauraum optimal auszunutzen und eine saubere Kabelführung zu gewährleisten.
Welche Materialien werden typischerweise für die Herstellung des MOLEX 22057025 verwendet?
Das Gehäuse besteht in der Regel aus einem thermoplastischen Hochleistungspolymer wie LCP (Liquid Crystal Polymer), das für seine thermische Stabilität, Dimensionsstabilität und Flammwidrigkeit bekannt ist. Die Kontakte bestehen häufig aus Phosphorbronze mit einer Oberflächenveredelung zur Verbesserung der Leitfähigkeit und Korrosionsbeständigkeit.
Kann die Mini-SPOX Serie mit anderen Herstellern von Steckverbindern kombiniert werden?
Obwohl Molex-Produkte für ihre Qualität und Kompatibilität innerhalb ihrer eigenen Serien bekannt sind, wird dringend empfohlen, Molex Mini-SPOX Buchsen mit dem Molex Mini-SPOX Header zu verwenden, um optimale Leistung und Zuverlässigkeit zu gewährleisten. Die Kombination mit Komponenten anderer Hersteller kann zu Kompatibilitätsproblemen führen.
Welche Lötverfahren sind für die Montage des MOLEX 22057025 auf einer Leiterplatte empfohlen?
Der MOLEX 22057025 ist für die Through-Hole Technology (THT) konzipiert und kann mit gängigen Lötverfahren wie Wellenlöten oder Handlöten montiert werden. Es ist ratsam, die spezifischen Löttemperaturprofile und -empfehlungen des Herstellers zu befolgen, um eine erfolgreiche und dauerhafte Verbindung zu gewährleisten.
