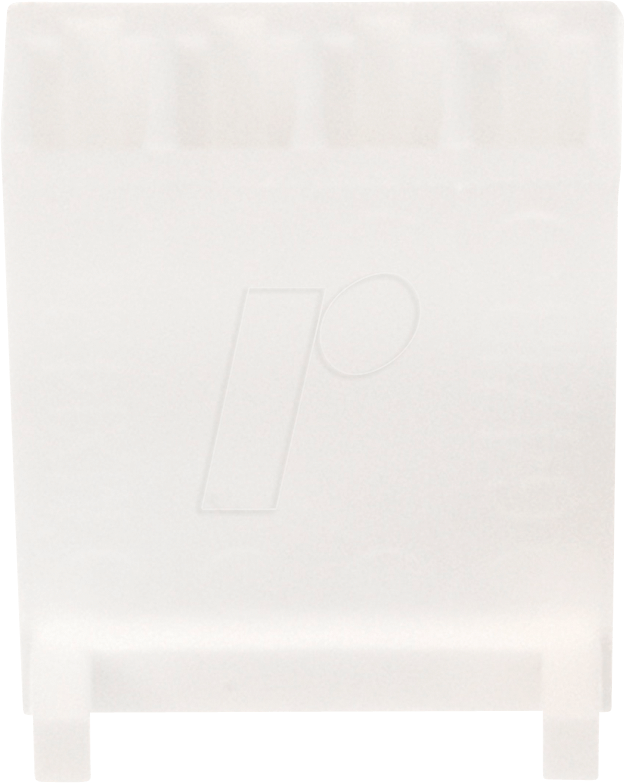

Zuverlässige Verbindungen mit dem MOLEX 22013047 Crimpgehäuse – KK Serie
Sie benötigen eine robuste und sichere Lösung für die Verbindung von elektrischen Komponenten? Das MOLEX 22013047 Crimpgehäuse aus der bewährten KK-Serie bietet genau das: eine präzise gefertigte 1×4-polige Buchse, die für eine Vielzahl von anspruchsvollen Anwendungen konzipiert ist. Ideal für Elektronikentwickler, Systemintegratoren und professionelle Anwender, die Wert auf Langlebigkeit und Signalintegrität legen.
Warum das MOLEX 22013047 die smarte Wahl ist
Im Gegensatz zu weniger spezialisierten Steckverbindern zeichnet sich das MOLEX 22013047 durch seine konstruktive Überlegenheit und die Verwendung hochwertiger Materialien aus. Die KK-Serie steht seit Jahrzehnten für Zuverlässigkeit im industriellen Umfeld, und dieses 4-polige Crimpgehäuse bildet da keine Ausnahme. Es minimiert das Risiko von Kurzschlüssen, Korrosion und mechanischer Beschädigung, was zu einer längeren Lebensdauer Ihrer Systeme und geringeren Wartungskosten führt.
Kernvorteile des MOLEX 22013047
- Optimale Signalübertragung: Die präzise Passform und die hochwertigen Kontakte gewährleisten eine stabile und verlustarme Signalübertragung, selbst unter widrigen Umgebungsbedingungen.
- Robuste Bauweise: Gefertigt aus strapazierfähigem Material, bietet das Gehäuse exzellenten Schutz gegen mechanische Beanspruchung, Staub und Feuchtigkeit.
- Einfache Montage: Die Crimptechnologie ermöglicht eine schnelle und sichere Verbindung der Kabel mit den Kontakten, was den Installationsprozess vereinfacht und beschleunigt.
- Hohe Kontaktstabilität: Das Design der Buchse sichert einen festen Sitz der Gegenstecker und verhindert unerwünschtes Lösen durch Vibrationen oder Zugbelastung.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Branchen, von der Automobilindustrie über die industrielle Automatisierung bis hin zu Haushaltsgeräten und Unterhaltungselektronik.
- Bewährte KK-Serie Technologie: Profitieren Sie von der Langzeiterprobung und dem etablierten Qualitätsstandard der MOLEX KK-Steckverbinder-Plattform.
Detaillierte Spezifikationen und Eigenschaften
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Molex |
| Teilenummer | 22013047 |
| Produktkategorie | Crimpgehäuse |
| Serie | KK |
| Anzahl der Pole | 4 |
| Anschlussart | Buchse (für Crimpkontakte) |
| Gehäusematerial | UL 94V-0 klassifiziertes flammhemmendes Thermoplast. Dieses Material bietet eine ausgezeichnete Balance aus elektrischer Isolation, mechanischer Festigkeit und Hitzebeständigkeit, was für den sicheren Einsatz in elektronischen Geräten unerlässlich ist. |
| Farbe | Natürlich/Transparent (typisch für diese Art von Gehäusen, ermöglicht visuelle Inspektion der Kontaktpositionierung) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C. Diese breite Spanne gewährleistet Zuverlässigkeit unter extremen thermischen Bedingungen, von kalten Umgebungen bis hin zu erhöhten Betriebstemperaturen. |
| Nennspannung | Abhängig von der Kabelauswahl und den Kontaktspezifikationen, aber für industrielle Anwendungen üblicherweise im Bereich von 250V AC/DC. Dies deckt die meisten gängigen Stromversorgungsanforderungen ab. |
| Nennstrom | Typischerweise 3A bis 5A pro Kontakt, abhängig vom verwendeten Kabelquerschnitt und den Kontakten. Diese Strombelastbarkeit ist für viele Signal- und Niederspannungsanwendungen ausreichend. |
| Isolationswiderstand | >1000 MΩ. Dies ist ein kritischer Wert, der die Fähigkeit des Gehäuses demonstriert, unerwünschte elektrische Pfade zwischen den Kontakten zu verhindern und die Signalintegrität zu gewährleisten. |
| Haltbarkeit (Einsteckzyklen) | Die KK-Serie ist für hohe Zyklenzahlen ausgelegt, oft im Bereich von 50-100 Zyklen, was eine zuverlässige Verbindung über viele Montage- und Demontagevorgänge hinweg sicherstellt. |
| Konformität | Erfüllt gängige Branchenstandards wie UL und CSA (sofern zutreffend für das spezifische Gehäusematerial und die Zulassungen). |
Technische Tiefe: Die Vorteile der KK-Serie
Die MOLEX KK-Serie ist ein Synonym für modulare Steckverbindersysteme, die seit vielen Jahren in einer breiten Palette von Anwendungen eingesetzt werden. Das 22013047 Crimpgehäuse ist ein integraler Bestandteil dieses Systems. Die Konstruktion des Gehäuses ist darauf ausgelegt, die installierten Crimpkontakte sicher und in der richtigen Ausrichtung zu halten. Dies wird durch präzise geformte Kammern erreicht, die ein Verrutschen oder Verbiegen der Kontakte verhindern. Die Verriegelungsmechanismen (sofern integriert oder durch die Verwendung von Steckergehäusen mit Verriegelung realisiert) sorgen für eine physisch gesicherte Verbindung, die auch bei Vibrationen oder mechanischer Belastung nicht unbeabsichtigt gelöst werden kann. Die 1×4-polige Konfiguration bietet eine flexible Möglichkeit, vier Signale oder Leitungen zu bündeln, was die Verkabelung vereinfacht und den Platzbedarf reduziert. Die Verwendung von UL 94V-0 klassifiziertem Material ist ein entscheidender Sicherheitsaspekt, der die Entflammbarkeit minimiert und somit zur Brandschutzsicherheit Ihrer Geräte beiträgt.
Anwendungsfelder: Wo das MOLEX 22013047 glänzt
Die Einsatzmöglichkeiten des MOLEX 22013047 Crimpgehäuses sind äußerst vielfältig und erstrecken sich über zahlreiche Branchen:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren, Steuergeräten und Bedienoberflächen in Produktionslinien und Fertigungsanlagen. Die Robustheit und Zuverlässigkeit sind hier unerlässlich.
- Automobilindustrie: Verkabelung von Bordelektronik, Innenraumbeleuchtung, Armaturenbrettern und anderen Systemen, bei denen Vibrationsfestigkeit und Langlebigkeit gefordert sind.
- Weiße Ware & Haushaltsgeräte: Anschluss von Steuerungselektronik, Motoren und Bedienelementen in Waschmaschinen, Kühlschränken, Trocknern und Geschirrspülern.
- Medizintechnik: Verbindungen in Diagnosegeräten, Patientenüberwachungssystemen und anderen medizinischen Apparaturen, wo Zuverlässigkeit und Hygiene wichtig sind.
- Beleuchtungstechnik: Anbindung von LED-Treibern, Leuchten und Steuerungssystemen in professionellen Beleuchtungsinstallationen.
- Computer & Peripherie: Interne Verbindungen in PCs, Servern oder Netzwerkgeräten, wo Platzersparnis und eine zuverlässige Datenübertragung gefragt sind.
- Test- und Messgeräte: Aufbau von flexiblen Testaufbauten und Anschluss von Messinstrumenten, bei denen häufige Umkonfigurationen erforderlich sind.
Die Bedeutung von Crimpkontakten und Gehäusen
Das Crimpgehäuse 22013047 ist dafür konzipiert, mit passenden Crimpkontakten verwendet zu werden. Der Crimpvorgang ist eine mechanische Verbindung, bei der die Litze des Kabels durch Verformung fest mit dem Kontakt verbunden wird. Dies schafft eine elektrische und mechanische Brücke von hoher Integrität. Das Gehäuse schützt diese Kontakte und sorgt für eine geordnete und sichere Verbindung zwischen den einzelnen Steckverbindern. Die Wahl des richtigen Gehäuses, wie dem MOLEX 22013047, ist entscheidend, um die Langlebigkeit und Leistungsfähigkeit der gesamten Verbindung zu gewährleisten. Eine unsachgemäße Verbindung kann zu Übergangswiderständen, Signalverlusten oder im schlimmsten Fall zu Kurzschlüssen führen, was kostspielige Ausfallzeiten und Beschädigungen zur Folge haben kann.
Häufig gestellte Fragen zu MOLEX 22013047 – Crimpgehäuse – KK – 1×4-polig – Buchse
Was bedeutet die Bezeichnung „KK-Serie“ bei Molex?
Die KK-Serie ist eine etablierte Produktfamilie von Steckverbindern von Molex, die sich durch ihre Modularität, Zuverlässigkeit und Vielseitigkeit auszeichnet. Sie umfasst eine breite Palette von Gehäusen, Kontakten und Steckern, die für verschiedene Anwendungen und Anforderungen konzipiert sind. Das hier vorgestellte Crimpgehäuse ist ein integraler Bestandteil dieses Systems.
Welche Art von Kontakten werden mit diesem Gehäuse verwendet?
Dieses Crimpgehäuse ist für die Aufnahme von Molex-typischen Crimpkontakten konzipiert. Üblicherweise werden hierfür einzelne Buchsenkontakte verwendet, die separat erworben und auf die jeweiligen Kabel gecrimpt werden, bevor sie in das Gehäuse eingesetzt werden. Die genaue Kompatibilität der Kontakte entnehmen Sie bitte den technischen Spezifikationen der Molex KK-Serie.
Kann dieses Gehäuse auch für höhere Stromstärken verwendet werden?
Die Nennstromstärke ist primär von den verwendeten Crimpkontakten und dem Kabelquerschnitt abhängig. Das Gehäuse selbst bietet eine Schutzfunktion. Für höhere Stromstärken als typischerweise 3A-5A sollten Sie spezifische Kontakte und Kabel mit entsprechendem Querschnitt wählen und sicherstellen, dass diese für die Nennspannung und den Strom ausgelegt sind, der durch das System fließt. Überprüfen Sie die Datenblätter der passenden Kontakte.
Ist das Gehäuse gegen Umwelteinflüsse wie Feuchtigkeit und Staub geschützt?
Das Crimpgehäuse selbst bietet einen grundlegenden Schutz, insbesondere durch die dichte Anordnung der Kontakte und die Vermeidung freiliegender Verbindungsstellen. Für eine erhöhte Schutzart (z.B. IP-Schutzklassen) gegen eindringenden Staub oder Wasser sind oft zusätzliche Maßnahmen erforderlich, wie beispielsweise die Verwendung von Dichtungsmaterialien oder speziellen Steckergehäusen mit integrierter Abdichtung, die auf diesem Crimpgehäuse aufsitzen.
Wie wird die elektrische Verbindung im Gehäuse hergestellt?
Die elektrische Verbindung wird durch das Einsetzen von einzelnen, auf Kabel gecrimpten Buchsenkontakten in die entsprechenden Kammern des Gehäuses hergestellt. Diese Kontakte sind so konzipiert, dass sie beim Einstecken des Gegensteckers eine sichere elektrische Verbindung herstellen. Das Gehäuse sorgt für die mechanische Fixierung und elektrische Isolation der Kontakte.
Welche Werkzeuge werden für das Crimpen der Kontakte benötigt?
Für das fachgerechte Crimpen der Kontakte sind spezielle Crimpwerkzeuge erforderlich, die auf die jeweilige Kontaktgröße und den Kabelquerschnitt abgestimmt sind. Die Verwendung eines geeigneten Crimpwerkzeugs ist essenziell für eine sichere und dauerhafte Verbindung und verhindert Leistungseinbußen oder Ausfälle.
Bietet Molex auch passende Gegenstecker für dieses Crimpgehäuse an?
Ja, die KK-Serie ist ein modulares System, und Molex bietet eine Vielzahl von passenden Steckergehäusen und Kontakten an, die mit diesem Crimpgehäuse kombiniert werden können, um komplette Steckverbindungen zu realisieren. Die genaue Auswahl hängt von den spezifischen Anforderungen Ihrer Anwendung ab.
