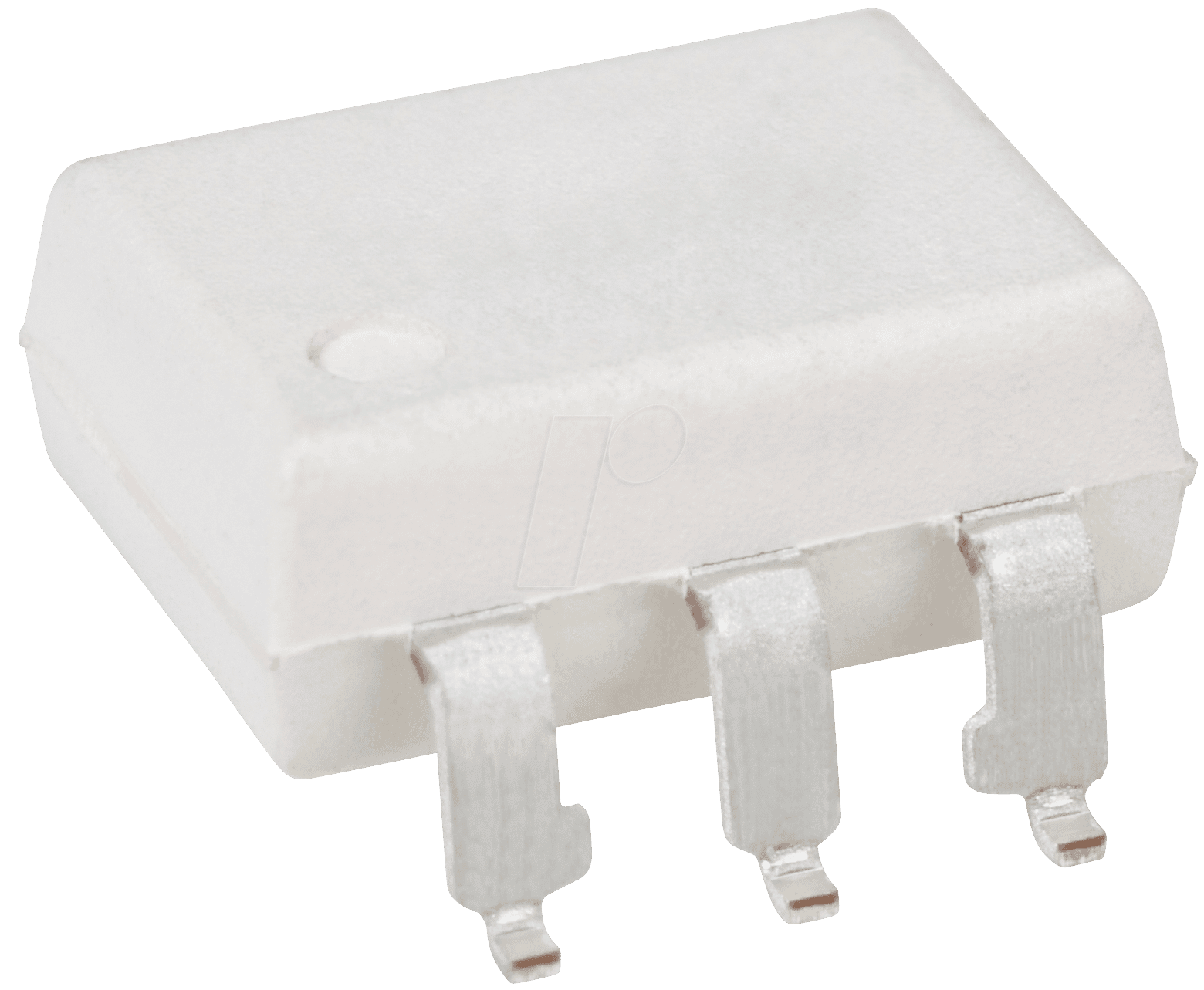

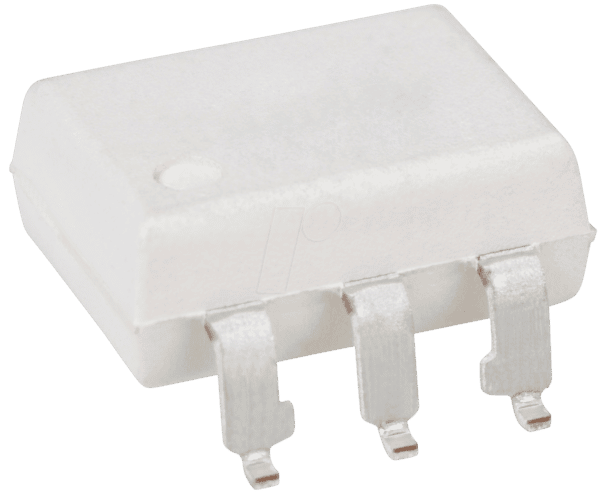

MOC 3063 SMD – Der fortschrittliche Optokoppler für präzise Steuerung in Ihrer Elektronik
Der MOC 3063 SMD Optokoppler ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und sichere galvanische Trennung zwischen Steuer- und Lastkreisen benötigen. Wenn Sie nach einer Komponente suchen, die empfindliche Mikrocontroller vor hohen Spannungen schützt und gleichzeitig die präzise Ansteuerung von Triac-basierten Lasten ermöglicht, ist dieser Optokoppler Ihre erste Wahl. Er übertrifft Standardlösungen durch seine herausragende Isolationsspannung und die Fähigkeit, AC-Lasten direkt zu schalten, was komplexe Schaltungsdesigns vereinfacht und die Systemzuverlässigkeit erhöht.
Überragende Isolationsleistung und Sicherheit
Der Kernvorteil des MOC 3063 SMD liegt in seiner außergewöhnlichen galvanischen Trennung, die mit einer Durchschlagsfestigkeit von 7,5 kV eine robuste Barriere zwischen dem Niederspannungs-Steuerkreis und dem Hochspannungs-Lastkreis schafft. Diese hohe Isolation ist entscheidend für den Schutz empfindlicher digitaler Komponenten vor Spannungsspitzen und elektrischem Rauschen, die in Leistungsanwendungen häufig auftreten. Die 600V Spannungsfestigkeit des Triac-Ausgangs ermöglicht zudem die sichere Ansteuerung von AC-Lasten bis zu dieser Spannung, was ihn zu einer vielseitigen Komponente für eine breite Palette von Anwendungen macht.
Präzise Ansteuerung von Triac-basierten Lasten
Der MOC 3063 SMD verfügt über einen integrierten Zero-Cross-Schaltmechanismus. Dies bedeutet, dass die Einleitung des Stromflusses durch den Triac erst erfolgt, wenn die Netzwechselspannung die Nulldurchgangsmarke erreicht. Diese Funktion ist essenziell, um elektromagnetische Störungen (EMI) zu minimieren und die Lebensdauer der geschalteten Lasten, wie z.B. Motoren oder Heizungen, zu verlängern. Die präzise Steuerung ermöglicht eine saubere und effiziente Schaltung, was für industrielle Steuerungsaufgaben und Haushaltsgeräte gleichermaßen von Bedeutung ist.
Vorteile des MOC 3063 SMD auf einen Blick
- Höchste Sicherheit durch 7,5 kV Isolationsspannung: Schützt empfindliche Steuerkomponenten zuverlässig vor Überspannungen und Störungen aus dem Hochspannungsbereich.
- 600V Triac-Ausgangsspannungsfestigkeit: Ermöglicht die direkte Ansteuerung von AC-Lasten in einem breiten Spannungsbereich.
- Zero-Crossing-Schaltung: Reduziert EMI und schont die geschalteten Lasten durch sanftes Einschalten bei Nulldurchgang.
- SMD-Bauform (Surface Mount Device): Ideal für moderne, kompakte Schaltungsdesigns und automatisierten Fertigungsprozessen.
- Hohe Zuverlässigkeit und Langlebigkeit: Konzipiert für den Dauereinsatz in anspruchsvollen Umgebungen.
- Vereinfachtes Schaltungsdesign: Integrierte Funktionalität reduziert die Anzahl externer Komponenten und Lösungsaufwand.
Technische Spezifikationen im Detail
Der MOC 3063 SMD ist ein Optokoppler, der eine hochintegrierte Lösung für die Signalübertragung und Leistungssteuerung bietet. Seine SMD-Bauform (Surface Mount Device) prädestiniert ihn für den Einsatz in modernen Elektronikbaugruppen, die auf Effizienz und Kompaktheit ausgelegt sind. Die Kombination aus einer extrem hohen Sperrspannung des Triacs und der überragenden Isolationsfähigkeit macht ihn zu einem unverzichtbaren Bauteil in vielen Applikationen, die eine sichere und zuverlässige Trennung erfordern.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Optokoppler, Triac-Ausgang |
| Modellbezeichnung | MOC 3063 SMD |
| Isolationsspannung (RMS) | 7,5 kV (50/60 Hz, 1 Minute) – Bietet herausragenden Schutz gegen Hochspannungsereignisse und Überspannungen. |
| Ausgangsspannungsfestigkeit (VDRM) | 600 V – Ermöglicht das Schalten von AC-Lasten bis zu 600 Volt, was für viele industrielle und haushaltsübliche Anwendungen ausreicht. |
| Ausgangstyp | Triac – Geeignet für die direkte Ansteuerung von AC-Lasten wie Relais, Spulen, Heizungen und Motoren. |
| Schaltverhalten | Zero-Crossing-Schaltung – Minimiert EMI und schont die geschalteten Lasten durch Einschalten bei Nulldurchgang der Wechselspannung. |
| Gehäuseform | SMD (Surface Mount Device) – Für automatische Bestückung optimiert und spart Platz auf der Leiterplatte. |
| Anwendungsbereiche | Steuerung von Haushaltsgeräten, Industrieautomatisierung, Beleuchtungssysteme, Motorsteuerungen, Netzteile und überall dort, wo sichere galvanische Trennung erforderlich ist. |
| Betriebstemperaturbereich | Standard industrieller Bereich (-40°C bis +85°C) – Gewährleistet Zuverlässigkeit unter wechselnden Umgebungsbedingungen. |
Anwendungsbereiche und Einsatzszenarien
Der MOC 3063 SMD Optokoppler ist aufgrund seiner Leistungsfähigkeit und Zuverlässigkeit eine ausgezeichnete Wahl für eine Vielzahl von Anwendungen. In der Haushaltsgeräteindustrie ermöglicht er die sichere Steuerung von Motoren in Waschmaschinen, die Regelung von Heizsystemen in Öfen oder die Ansteuerung von Lichtdimmern. Im Bereich der Industrieautomatisierung findet er Anwendung in speicherprogrammierbaren Steuerungen (SPS), zur Ansteuerung von Aktoren, zur galvanischen Trennung von Messgeräten oder zur Steuerung von Leistungsrelais. Auch in fortschrittlichen Beleuchtungssystemen, insbesondere bei der Ansteuerung von dimmbaren LED-Treibern oder konventionellen AC-Glühlampen, spielt er eine wichtige Rolle. Seine hohe Isolationsspannung macht ihn zudem ideal für Anwendungen im Bereich von Schaltnetzteilen und zur Entkopplung von Hochspannungsmodulen.
FAQs – Häufig gestellte Fragen zu MOC 3063 SMD – Optokoppler, Triac-Ausgang, 7,5 kV, 600 V, SMD6
Was ist die Hauptfunktion eines Optokopplers wie dem MOC 3063 SMD?
Die Hauptfunktion eines Optokopplers ist die galvanische Trennung zwischen einem Eingangssignal (Steuerkreis) und einem Ausgang (Lastkreis). Dies wird durch Licht erreicht: Ein LED im Eingangsteil erzeugt Licht, das von einem Fotodetektor im Ausgangsteil empfangen wird, um den Ausgang zu steuern. Dies verhindert, dass elektrische Störungen oder Spannungsspitzen vom Lastkreis den empfindlichen Steuerkreis beeinflussen.
Warum ist die Isolationsspannung von 7,5 kV wichtig?
Eine hohe Isolationsspannung von 7,5 kV bietet einen sehr hohen Schutz für die Steuerkomponenten. Sie stellt sicher, dass selbst bei erheblichen Überspannungen im Hochspannungs-Lastkreis die Trennung aufrechterhalten wird und die empfindliche Elektronik (z.B. Mikrocontroller) nicht beschädigt wird. Dies ist entscheidend für die Langlebigkeit und Zuverlässigkeit des Gesamtsystems.
Was bedeutet „Zero-Crossing-Schaltung“ und welche Vorteile bietet sie?
Die Zero-Crossing-Schaltung bedeutet, dass der Triac-Ausgang erst dann Strom zur Last leitet, wenn die Wechselspannung (AC) nahe Null Volt ist. Dies minimiert das Einschalt-Stromrauschen und die damit verbundene elektromagnetische Interferenz (EMI). Die Vorteile sind eine reduzierte Belastung der Schaltkontakte, eine längere Lebensdauer der geschalteten Geräte und eine verbesserte EMV-Verträglichkeit der gesamten Schaltung.
Für welche Art von Lasten ist der MOC 3063 SMD geeignet?
Der MOC 3063 SMD mit seinem Triac-Ausgang ist ideal für die Steuerung von AC-Lasten. Dazu gehören beispielsweise induktive Lasten wie Motoren, Transformatoren oder Relaisspulen, aber auch ohmsche Lasten wie Heizwiderstände oder Glühlampen. Die 600V Spannungsfestigkeit deckt einen Großteil der gängigen Netzspannungsanwendungen ab.
Was sind die Vorteile der SMD-Bauform gegenüber traditionellen THT-Bauteilen?
Die SMD-Bauform (Surface Mount Device) ermöglicht eine dichtere Bestückung von Leiterplatten, was zu kleineren und kompakteren Geräten führt. Sie ist perfekt für automatisierte Bestückungsprozesse geeignet, was die Produktionskosten senkt und die Wiederholgenauigkeit erhöht. SMD-Bauteile bieten oft auch eine bessere thermische Leistung und sind robuster gegenüber Vibrationen.
Kann der MOC 3063 SMD auch DC-Lasten schalten?
Nein, der MOC 3063 SMD ist speziell für die Ansteuerung von AC-Lasten konzipiert und nutzt einen Triac-Ausgang. Für das Schalten von DC-Lasten wären andere Optokopplertypen mit Transistor- oder MOSFET-Ausgang erforderlich.
Welche Informationen benötige ich, um den MOC 3063 SMD korrekt in meiner Schaltung zu verwenden?
Sie benötigen das Datenblatt des Herstellers, um die genauen elektrischen Parameter zu verstehen, wie z.B. den Vorwärtsstrom der internen LED, die erforderliche Betriebsspannung für die LED, die Triac-Gate-Schwelle, die Ansprechzeit und die maximal zulässigen Betriebsströme und -spannungen. Dies stellt sicher, dass Sie ihn korrekt in Ihre Schaltung integrieren, um die vorgesehene Leistung und Sicherheit zu erzielen.
