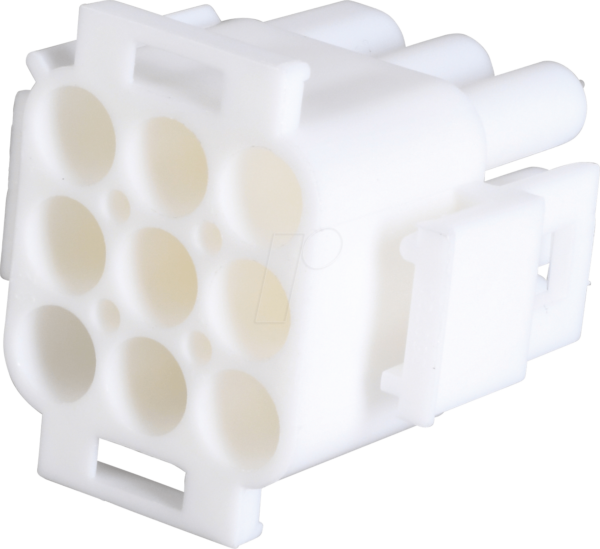

MNL 9SG – 9-pol. Mate-N-Lok Steckergehäuse: Die ultimative Verbindungslösung für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen und robusten Lösung zur sicheren Verbindung mehrerer Strom- oder Datenleitungen in Ihren Elektronik-, Technik- oder IT-Projekten? Das MNL 9SG – 9-pol. Mate-N-Lok Steckergehäuse mit seiner 3-reihigen Anordnung ist präzise für Ingenieure, Entwickler und versierte Bastler konzipiert, die Wert auf Sicherheit, Langlebigkeit und einfache Handhabung legen.
Maximale Konnektivität und bewährte Zuverlässigkeit
Das MNL 9SG Steckergehäuse stellt die professionelle Antwort auf die Notwendigkeit einer sicheren und systematischen Verkabelung dar. Im Gegensatz zu einfachen Steckverbindungen, die anfällig für Verrutschen, Kurzschlüsse oder Umwelteinflüsse sind, bietet Mate-N-Lok eine durchdachte mechanische Verriegelung, die ungewollte Trennungen verhindert und somit die Integrität Ihrer Schaltungen gewährleistet.
Überragende Vorteile des MNL 9SG Steckergehäuses
- Robuste Bauweise: Gefertigt aus hochwertigen thermoplastischen Kunststoffen, die für ihre Beständigkeit gegen mechanische Belastungen, Chemikalien und Umwelteinflüsse bekannt sind.
- Sichere Verriegelung: Die charakteristische Schnappverriegelung des Mate-N-Lok Systems sorgt für eine feste und vibrationsresistente Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat.
- Platzsparende 3-reihige Konfiguration: Ermöglicht die Unterbringung von bis zu 9 Kontakten auf kleinem Raum, ideal für dicht belegte Schaltungen oder wenn mehrere Signale gebündelt werden müssen.
- Polarisierte Steckrichtung: Verhindert eine falsche Polung und damit potenzielle Schäden an angeschlossenen Komponenten durch die vordefinierte Steckachse.
- Einfache Montage und Demontage: Die benutzerfreundliche Konstruktion ermöglicht ein schnelles Stecken und Lösen der Kontakte, ohne spezielles Werkzeug.
- Hohe Kontaktdichte: Die 3-reihige Anordnung maximiert die Anzahl der Anschlüsse pro Gehäuse, was bei der Entwicklung kompakter Geräte von entscheidender Bedeutung ist.
- Universelle Kompatibilität: Kompatibel mit einer breiten Palette von Mate-N-Lok Steckverbindern und Crimpkontakten, was Flexibilität in der Anwendung gewährleistet.
- Hervorragende elektrische Eigenschaften: Gewährleistet eine geringe Übergangswiderstand und somit eine effiziente Signalübertragung, essentiell für Leistungselektronik und datenintensive Anwendungen.
Technische Spezifikationen und Qualitätsmerkmale
Das MNL 9SG Steckergehäuse ist ein Paradebeispiel für durchdachte Ingenieurskunst, die auf Funktionalität und Langlebigkeit ausgelegt ist. Jedes Detail wurde optimiert, um den höchsten Ansprüchen gerecht zu werden.
| Merkmal | Beschreibung |
|---|---|
| Produktname | MNL 9SG – 9-pol. Mate-N-Lok Steckergehäuse |
| Kontaktanzahl | 9 |
| Reihen | 3 |
| Stecksystem | Mate-N-Lok |
| Gehäusematerial | Hochwertiger, flammhemmender Thermoplast (UL94V-0 zertifiziert) für erhöhte Sicherheit und Langlebigkeit. Bietet ausgezeichnete elektrische Isolationseigenschaften und Beständigkeit gegen Wärme und Feuchtigkeit. |
| Verriegelungsmechanismus | Integrierte Schnappverriegelung, die eine sichere und vibrationsfeste Verbindung gewährleistet. Verhindert unbeabsichtigtes Trennen. |
| Polarisierung | Ja, durch spezifische Formgebung des Gehäuses und der Aufnahme für Kontakte, um Fehlsteckungen auszuschließen. |
| Einsatztemperatur | Breiter Betriebstemperaturbereich, geeignet für anspruchsvolle Umgebungen von -40°C bis +105°C. |
| Nennspannung & Nennstrom | Ausgelegt für Standard-Anwendungen in der Industrie, typischerweise bis zu 300V und 5A pro Kontakt, abhängig vom verwendeten Kontakttyp und der Leiterquerschnittsgröße. Detaillierte Spezifikationen entnehmen Sie bitte den jeweiligen Kontaktdatenblättern. |
| Farbe | Standardmäßig in Grau oder Schwarz erhältlich, um eine einfache Identifizierung und Integration in verschiedene Designs zu ermöglichen. |
| Anwendungsumgebung | Ideale Wahl für industrielle Steuerungen, Haushaltsgeräte, Telekommunikationsgeräte, Automobilanwendungen und jegliche Systeme, die eine zuverlässige Strom- oder Signalverteilung erfordern. |
Präzise Anwendungsmöglichkeiten und technische Tiefe
Das MNL 9SG Steckergehäuse ist weit mehr als nur ein einfacher Verbinder. Es ist eine Komponente, die speziell entwickelt wurde, um die Komplexität moderner elektronischer Systeme zu vereiteln. Seine 3-reihige Anordnung ist besonders wertvoll, wenn es darum geht, mehrere separate Stromversorgungsschienen (z.B. +5V, +12V, -12V, GND) parallel zu führen oder diverse Datensignale von einer zentralen Platine zu verteilen. Die Mate-N-Lok Technologie selbst ist ein etablierter Standard in der Industrie, bekannt für ihre Zuverlässigkeit unter Vibrationen und ihre Fähigkeit, eine feste mechanische Verriegelung zu bieten, die manuelles Trennen erschwert und somit die Sicherheit erhöht. Dies ist entscheidend in Umgebungen, wo Vibrationen auftreten, wie beispielsweise in Kraftfahrzeugen oder Industriemaschinen.
Die thermoplastische Bauweise bietet nicht nur eine robuste mechanische Hülle, sondern auch ausgezeichnete dielektrische Eigenschaften. Dies bedeutet, dass das Gehäuse elektrische Ströme sicher von der Umgebung isoliert und das Risiko von Kriechströmen oder Kurzschlüssen minimiert. Die flammhemmende Eigenschaft, oft nach UL94V-0-Standard, ist ein kritischer Sicherheitsfaktor, der Brände im Falle einer Überlastung oder eines Defekts verhindern kann. Dies macht das MNL 9SG zu einer bevorzugten Wahl für Anwendungen, bei denen strenge Sicherheitsvorschriften eingehalten werden müssen.
Die Möglichkeit, bis zu 9 Kontakte in einer kompakten 3-reihigen Konfiguration unterzubringen, eröffnet Designfreiheit. Anstatt mehrere kleinere Steckverbinder zu verwenden, die mehr Platz auf der Leiterplatte beanspruchen und zu einer unübersichtlichen Verdrahtung führen können, ermöglicht das MNL 9SG eine konsolidierte und organisierte Verkabelung. Diese Effizienz im Platzbedarf ist besonders in der Miniaturisierung von Elektronikgeräten ein wichtiger Faktor.
Die Polarisierung ist ein weiterer unverzichtbarer Aspekt für die Fehlervermeidung. Durch die Formgebung der Steckverbindung wird sichergestellt, dass die Anschlüsse nur in einer bestimmten Ausrichtung gesteckt werden können. Dies verhindert fatale Fehler durch falsche Polung, die elektronische Komponenten irreversibel beschädigen könnten. Diese Funktion vereinfacht auch den Anschlussprozess und reduziert die Wahrscheinlichkeit von Installationsfehlern, was für die Zuverlässigkeit des Endprodukts von entscheidender Bedeutung ist.
Die Kompatibilität mit einer Vielzahl von Mate-N-Lok Kontakten und Kabelgrößen macht das MNL 9SG zu einer äußerst flexiblen Lösung. Ob Sie dünne Signalleiter oder dickere Stromkabel anschließen müssen, es gibt passende Kontakte, die eine sichere und effiziente Verbindung im Gehäuse ermöglichen. Dies erlaubt es Entwicklern, eine konsistente Verkabelungsstrategie über verschiedene Leistungsebenen und Signalarten hinweg zu implementieren.
Die Nennspannung und der Nennstrom, typischerweise bis zu 300V und 5A pro Kontakt, sind für eine breite Palette von Anwendungen ausreichend, von geringen Stromversorgungen für Sensorik bis hin zu moderaten Leistungsanforderungen in Consumer-Elektronik. Bei der Auswahl des richtigen Kontakttyps und des entsprechenden Kabelquerschnitts ist es jedoch unerlässlich, die spezifischen Anforderungen des jeweiligen Designs zu berücksichtigen und die Grenzwerte des ausgewählten Kontaktsystems zu prüfen, um eine optimale und sichere Leistung zu gewährleisten.
FAQ – Häufig gestellte Fragen zu MNL 9SG – 9-pol. Mate-N-Lok Steckergehäuse, 3-reihig
Was sind die Hauptvorteile des Mate-N-Lok Systems gegenüber anderen Steckverbindern?
Das Mate-N-Lok System zeichnet sich durch seine robuste mechanische Verriegelung aus, die eine sichere und vibrationsresistente Verbindung gewährleistet. Dies verhindert ungewollte Trennungen und bietet eine höhere Zuverlässigkeit im Vergleich zu einfachen Druckkontakten oder Verriegelungen ohne ausreichende mechanische Sicherung.
Ist das MNL 9SG Steckergehäuse für den Einsatz in feuchten Umgebungen geeignet?
Das Gehäusematerial bietet eine gute Beständigkeit gegen Umwelteinflüsse. Für den Einsatz in extrem feuchten oder korrosiven Umgebungen sind jedoch zusätzlich geeignete Dichtungslösungen und korrosionsbeständige Kontakte zu empfehlen. Die Standardmaterialien sind für typische industrielle und häusliche Umgebungen gut geeignet.
Welche Arten von Kontakten können im MNL 9SG Gehäuse verwendet werden?
Das MNL 9SG Steckergehäuse ist für die Verwendung mit standardmäßigen Mate-N-Lok Crimp-Kontakten konzipiert. Diese Kontakte sind separat erhältlich und müssen passend zum Leiterquerschnitt und der Stromstärke ausgewählt werden.
Wie wird die Polarität des MNL 9SG sichergestellt?
Die Polarisierung wird durch die spezifische Formgebung des Gehäuses und die Aussparungen für die Kontakte gewährleistet. Dies stellt sicher, dass die Stecker nur in einer einzigen Ausrichtung korrekt verbunden werden können, um Fehlsteckungen zu verhindern.
Welche maximale Strombelastung ist pro Kontakt im MNL 9SG Gehäuse zu erwarten?
Die maximale Strombelastung hängt stark vom verwendeten Kontakttyp und dem Querschnitt des angeschlossenen Leiters ab. Typischerweise sind Mate-N-Lok Kontakte für Nennströme bis zu 5 Ampere ausgelegt. Es ist unerlässlich, die Spezifikationen der gewählten Kontakte zu prüfen.
Kann das MNL 9SG Steckergehäuse mit anderen Marken von Mate-N-Lok Steckverbindern verwendet werden?
Ja, das MNL 9SG ist ein standardisiertes Mate-N-Lok Gehäuse und ist in der Regel mit anderen Mate-N-Lok Steckverbindern kompatibel, die denselben Abmessungen und Verriegelungsmechanismen entsprechen.
Ist eine spezielle Werkzeugausrüstung für die Montage des MNL 9SG Steckergehäuses erforderlich?
Das Gehäuse selbst ist in der Regel montagefreundlich gestaltet. Für das Crimpen der Kontakte auf die Kabel und das Einsetzen der Kontakte in das Gehäuse wird jedoch spezielles Crimpwerkzeug und gegebenenfalls ein Einsetzwerkzeug für die Kontakte empfohlen, um eine sichere und korrekte Verbindung zu gewährleisten.
