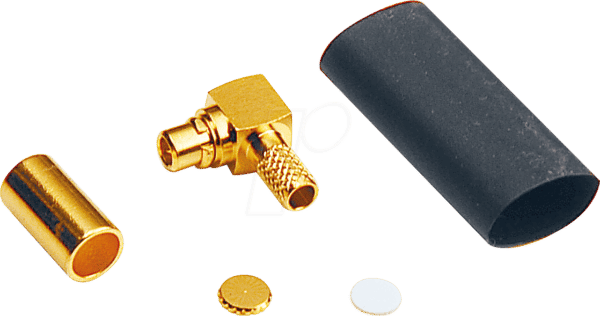

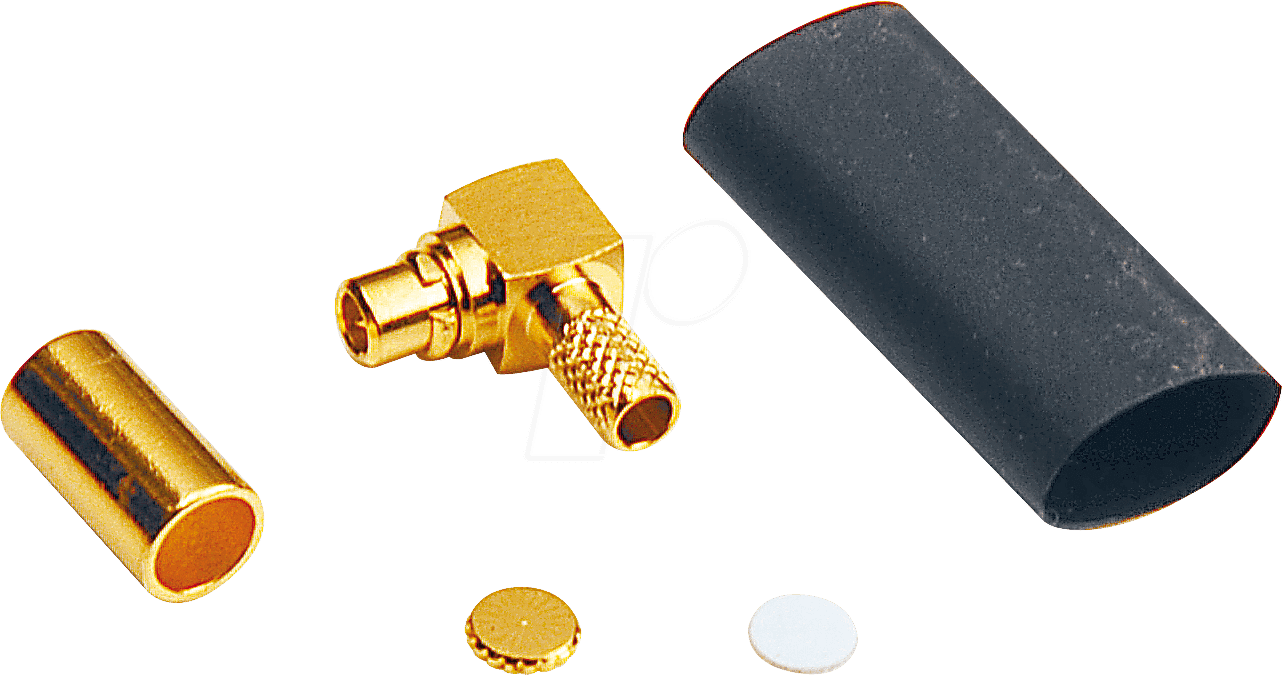

Hochwertige Verbindungen mit dem MMCX STW-174 Crimp-Stecker
Sie suchen eine zuverlässige und platzsparende Lösung für die Signalübertragung Ihrer HF-Anwendungen? Der MMCX STW-174 Crimp-Stecker ist die ideale Wahl für professionelle Anwender, Ingenieure und technikaffine Enthusiasten, die Wert auf maximale Signalintegrität und einfache Installation legen. Speziell entwickelt für die Verarbeitung von Koaxialkabeln wie RG174 und RG316, löst dieser gewinkelte Stecker das Problem der beengten Platzverhältnisse und ermöglicht eine saubere, gerichtete Kabelführung, wo Standard-Steckverbindungen an ihre Grenzen stoßen.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Der MMCX STW-174 Crimp-Stecker zeichnet sich durch seine präzise Fertigung und die Verwendung hochwertiger Materialien aus, die eine überragende Leistung und Langlebigkeit garantieren. Im Gegensatz zu minderwertigen Alternativen bietet dieser Stecker eine optimierte Impedanzanpassung und eine robuste mechanische Verbindung, die auch unter anspruchsvollen Bedingungen stabil bleibt. Die gewinkelte Bauform minimiert Biegeradien und schützt das Koaxialkabel vor Knicken, was besonders in kompakten Geräten oder bei Installationen in engen Schächten von entscheidender Bedeutung ist. Diese überlegene Konstruktion verhindert Signalverluste und unerwünschte Reflexionen, die bei Standard-Geradsteckern in ungünstigen Winkeln auftreten können.
Anwendungsgebiete und Vorteile des MMCX STW-174
Der MMCX STW-174 ist die erste Wahl für eine Vielzahl von Anwendungen, bei denen eine sichere und effiziente HF-Verbindung unerlässlich ist:
- Professionelle Funkkommunikation: Ideal für den Einsatz in Amateurfunkgeräten, professionellen Funkscannern und militärischen Kommunikationssystemen, wo Signalreinheit oberste Priorität hat.
- Test- und Messtechnik: Perfekt geeignet für Laborumgebungen, um Messgeräte, Oszilloskope und Signalgeneratoren präzise miteinander zu verbinden und genaue Messergebnisse zu erzielen.
- Embedded Systems und IoT-Geräte: Ermöglicht die kompakte Integration von HF-Komponenten in kleine elektronische Geräte, darunter WLAN-Module, GPS-Empfänger und Bluetooth-Adapter.
- Medizintechnik: Einsatz in spezialisierten medizinischen Geräten, die auf zuverlässige HF-Signale angewiesen sind.
- Drohnen und Modellbau: Gewährleistet eine stabile Funkverbindung für Steuerungs- und Übertragungssysteme in anspruchsvollen Umgebungen.
- Antenneninstallationen: Erleichtert die Anbindung von Antennen an Empfänger und Sender, insbesondere wenn die Ausrichtung optimiert werden muss.
Technische Merkmale und Verarbeitung
Die herausragende Performance des MMCX STW-174 resultiert aus seiner durchdachten Konstruktion und der sorgfältigen Auswahl der Materialien. Der Crimp-Mechanismus sorgt für eine äußerst stabile und elektrische leitfähige Verbindung zwischen Stecker und Koaxialkabel. Die genormte MMCX-Schnittstelle gewährleistet Kompatibilität mit einer breiten Palette von Geräten und anderen MMCX-Komponenten. Die gewinkelte Ausführung mit einem 90-Grad-Winkel ist präzise gefertigt, um eine optimale Signalübertragung auch bei komplexen Installationen zu gewährleisten.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Steckertyp | MMCX, Crimp-Stecker |
| Anschlussart | Gewinkelt (90°) |
| Geeignet für Kabeltyp | RG174, RG316 und ähnliche Koaxialkabel |
| Gehäusematerial | Hochwertige Legierung mit korrosionsbeständiger Oberfläche für maximale Langlebigkeit. Die Legierung ist sorgfältig gewählt, um eine geringe Dämpfung zu gewährleisten. |
| Mittelleiterkontakt | Präzisionsgefertigter Pin für optimale Kontaktierung und geringen Übergangswiderstand. |
| Isolatormaterial | PTFE (Polytetrafluorethylen) oder vergleichbares Hochfrequenz-Dielektrikum zur Minimierung von Signalverlusten und zur Gewährleistung einer stabilen Impedanz. |
| Crimp-Mechanismus | Konstruiert für eine dauerhaft sichere und niederohmige Verbindung mit dem Koaxialkabel. Dies minimiert mechanische Belastungen und potenzielle Fehlerquellen. |
| Impedanz | 50 Ohm, optimiert für die meisten HF-Anwendungen |
| Betriebstemperaturbereich | Erprobte Leistungsfähigkeit über einen breiten Temperaturbereich, typischerweise von -40°C bis +85°C, je nach spezifischen Materialspezifikationen. |
| Mechanische Belastbarkeit | Entwickelt, um mechanischen Belastungen wie Zug und Biegung standzuhalten, insbesondere durch die Crimp-Verbindung und die robuste Steckergeometrie. |
Die Vorteile des gewinkelten Designs
Die gewinkelte Bauform des MMCX STW-174 Crimp-Steckers ist kein bloßes Designmerkmal, sondern eine funktionale Notwendigkeit in vielen technischen Szenarien. In eng bestückten Gehäusen, wie sie in modernen elektronischen Geräten üblich sind, erlaubt die 90-Grad-Winkelung eine effiziente Raumausnutzung. Anstatt das Kabel in einem großen Bogen führen zu müssen, was zu Signalverlusten und mechanischem Stress führen kann, ermöglicht der gewinkelte Stecker eine direkte und saubere Anbindung. Dies reduziert die Gesamtlänge des benötigten Kabelwegs und minimiert die Gefahr von Kabelbruch oder Beschädigung an der Anschlussstelle. Für Installateure bedeutet dies eine einfachere Handhabung und eine höhere Zuverlässigkeit der endgültigen Verbindung.
Maximale Signalintegrität durch hochwertige Materialien
Für die Signalübertragung im Hochfrequenzbereich sind Materialwahl und Fertigungspräzision entscheidend. Der MMCX STW-174 setzt hier Standards. Das Gehäuse besteht aus einer korrosionsbeständigen Legierung, die nicht nur für eine lange Lebensdauer sorgt, sondern auch eine hervorragende Abschirmung gegenüber externen Störeinflüssen bietet. Das Isoliermaterial, oft PTFE, ist aufgrund seiner exzellenten dielektrischen Eigenschaften und seiner thermischen Stabilität die erste Wahl für Hochfrequenzanwendungen. Es gewährleistet eine präzise Impedanzkontrolle und minimiert dielektrische Verluste. Der Mittelleiterkontakt ist präzisionsgefertigt, um einen perfekten und niederohmigen Kontakt über die gesamte Lebensdauer des Steckverbinders zu gewährleisten.
Einfache Installation mit Crimp-Technologie
Die Crimp-Technologie des MMCX STW-174 bietet eine robuste und zuverlässige Methode zur Verbindung des Steckers mit dem Koaxialkabel. Dieser Prozess ist nicht nur mechanisch stabil, sondern gewährleistet auch eine exzellente elektrische Leitfähigkeit. Im Gegensatz zu Lötverbindungen, die bei unsachgemäßer Ausführung zu Kaltlötstellen oder übermäßigem Erhitzen des Kabels führen können, bietet das Crimpen eine konsistente und reproduzierbare Verbindung. Die benötigten Werkzeuge sind Standard in der HF-Technik, was die Installation auch für Fachleute, die mit dieser Technologie vertraut sind, effizient gestaltet.
FAQ – Häufig gestellte Fragen zu MMCX STW-174 – MMCX-Crimp-Stecker RG174/316 gewinkelt
Welche Kabeltypen können mit dem MMCX STW-174 Stecker verarbeitet werden?
Der MMCX STW-174 Crimp-Stecker ist primär für die Verarbeitung von Koaxialkabeln mit einem Außendurchmesser, der für RG174 und RG316 Kabel geeignet ist, ausgelegt. Dies umfasst auch vergleichbare Kabel mit ähnlichen Abmessungen und Eigenschaften, die in der HF-Technik gängig sind.
Ist der Stecker für den Einsatz im Außenbereich geeignet?
Die Verwendung im Außenbereich hängt von der Umgebungsfeuchtigkeit und den Temperaturbedingungen ab. Die hochwertigen Materialien des Steckers bieten zwar eine gute Korrosionsbeständigkeit, jedoch wird für eine dauerhafte und zuverlässige Außenanwendung eine zusätzliche Abdichtung oder geeignete Schutzgehäuse empfohlen.
Welches Werkzeug wird zum Crimpen des Steckers benötigt?
Zum Crimpen des MMCX STW-174 Steckers wird ein spezielles Crimpwerkzeug für MMCX-Stecker mit passenden Einsätzen für den Mantel und den Mittelleiter des RG174/316 Kabels benötigt. Die exakte Spezifikation des Crimpwerkzeugs kann je nach Hersteller des Steckers variieren.
Wie wirkt sich die gewinkelte Bauform auf die Signalqualität aus?
Die gewinkelte Bauform (90°) hat keinen negativen Einfluss auf die Signalqualität, im Gegenteil. Sie ermöglicht eine platzsparende und gerichtete Kabelführung, die unerwünschte Biegungen und Spannungen am Kabelanschluss vermeidet. Dies trägt zur Aufrechterhaltung der Signalintegrität bei, insbesondere in beengten Einbausituationen.
Ist die Impedanz des Steckers für alle Anwendungen geeignet?
Der MMCX STW-174 ist mit einer Standardimpedanz von 50 Ohm gefertigt, was der gebräuchlichsten Impedanz für HF- und Funkkommunikationsanwendungen entspricht. Für spezifische Systeme mit abweichenden Impedanzanforderungen ist die Kompatibilität zu prüfen.
Wie unterscheidet sich ein Crimp-Stecker von einem Löt-Stecker?
Ein Crimp-Stecker wird mechanisch durch Verpressen mit dem Kabel verbunden, was eine dauerhaft stabile und niederohmige Verbindung schafft. Ein Löt-Stecker hingegen wird durch Schmelzen von Lot mit dem Kabel verbunden. Crimp-Verbindungen gelten oft als mechanisch robuster und weniger anfällig für Vibrationsschäden.
Was bedeutet die MMCX-Schnittstelle?
MMCX steht für „Micro-Miniature Coaxial“ und bezeichnet einen standardisierten Steckverbinder-Typ für Koaxialkabel. Er zeichnet sich durch seine geringe Größe, sein geringes Gewicht und seine hohe Leistungsfähigkeit im Hochfrequenzbereich aus und ist bekannt für seinen Schnappmechanismus, der eine einfache, aber sichere Verbindung ermöglicht.
