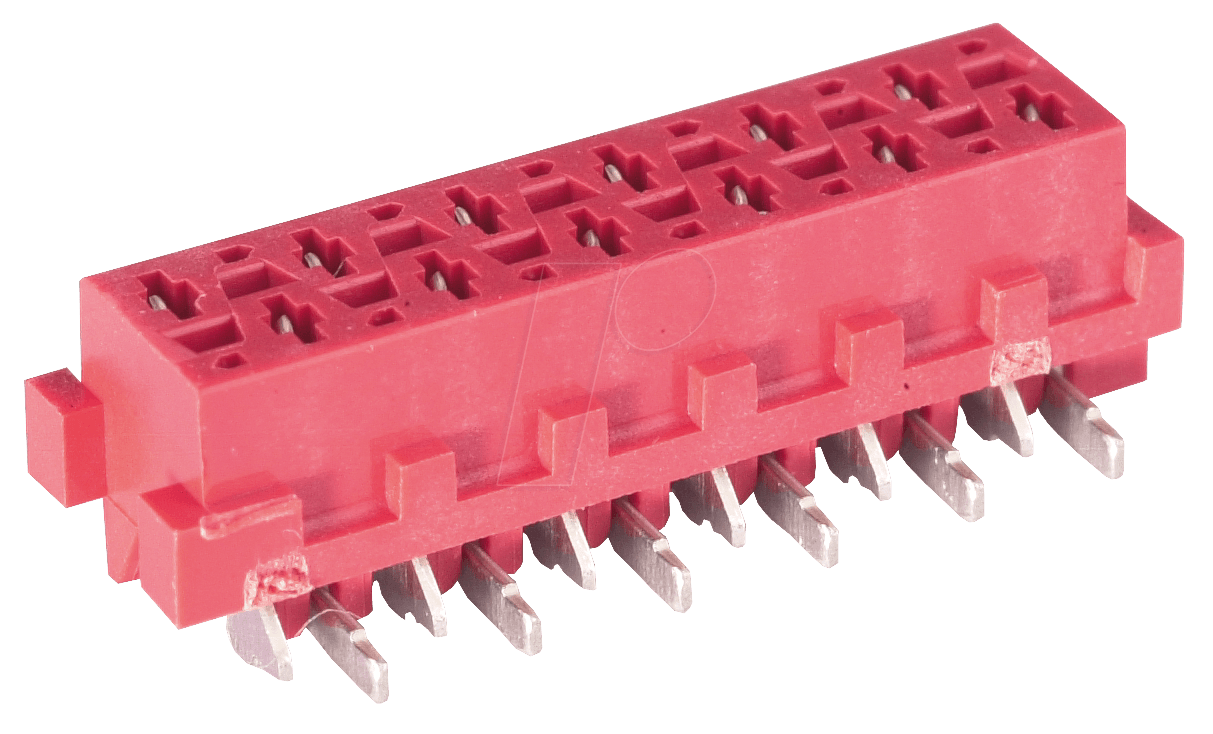

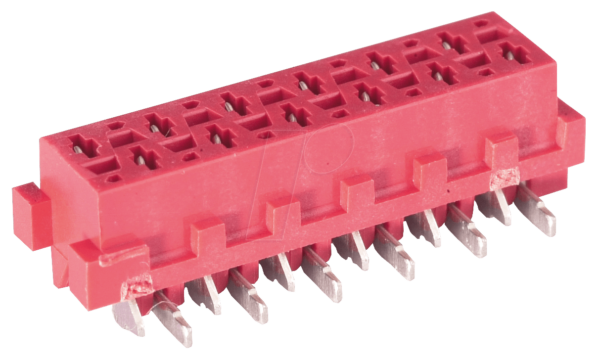

Präzise Signalübertragung für anspruchsvolle Elektronikprojekte: MM FL 14S – 2x 7-polige Miniatur-Federleiste, Print, SMD
Sie benötigen eine zuverlässige und platzsparende Verbindungslösung für Ihre Leiterplattenmontage, die sowohl hohe Signalintegrität als auch eine effiziente Platznutzung garantiert? Die MM FL 14S – 2x 7-polige Miniatur-Federleiste, Print, SMD ist die Antwort für Ingenieure, Entwickler und Technikprofis, die Wert auf Stabilität und Präzision in ihren elektronischen Designs legen, insbesondere dort, wo herkömmliche Steckverbinder an ihre Grenzen stoßen.
Herausragende Konnektivität für SMD-Anwendungen
Die MM FL 14S zeichnet sich durch ihr intelligentes Design aus, das speziell für die Herausforderungen der Oberflächenmontage (SMD) optimiert wurde. Im Gegensatz zu durchsteckmontierten Varianten, die zusätzliche Bohrprozesse erfordern und potenziell die Leiterbahnen auf der Unterseite beeinträchtigen können, ermöglicht die SMD-Bauweise eine deutliche Vereinfachung des Fertigungsprozesses und eine höhere Integrationsdichte auf Ihrer Platine. Die doppelte 7-polige Anordnung bietet eine robuste Lösung für komplexe Schaltungen, bei denen eine hohe Anzahl von Signalen auf kleinstem Raum geführt werden muss. Dies macht sie zur idealen Wahl für Anwendungen in der Automobilindustrie, Medizintechnik, Telekommunikation und industriellen Steuerungstechnik, wo Zuverlässigkeit und Miniaturisierung Hand in Hand gehen.
Überlegene Leistung und Designmerkmale
Was die MM FL 14S von Standardlösungen abhebt, ist die Kombination aus kompaktem Formfaktor und der bewährten Federleisten-Technologie. Diese Bauart garantiert eine stabile und vibrationsresistente Verbindung, selbst unter anspruchsvollen Betriebsbedingungen. Die präzise gefertigten Kontakte aus hochwertigen Materialien sorgen für einen geringen Übergangswiderstand und somit für eine exzellente Signalqualität über die gesamte Lebensdauer des Produkts. Die Ausführung für Printmontage (SMD) unterstützt moderne Fertigungstechnologien wie Reflow-Löten und integriert sich nahtlos in automatisierte Produktionslinien, was zu Kosteneinsparungen und erhöhter Effizienz führt.
Technische Spezifikationen und Vorteile auf einen Blick
- Kompaktes Design: Optimiert für SMD-Bestückung zur Maximierung der Platinenfläche.
- Hohe Pin-Dichte: 2x 7 Pole bieten umfangreiche Anschlussmöglichkeiten auf minimalem Raum.
- Zuverlässige Verbindung: Federleisten-Technologie gewährleistet stabile und vibrationsresistente Kontakte.
- Signalintegrität: Hochwertige Kontakte für geringen Übergangswiderstand und klare Signalübertragung.
- Effiziente Fertigung: Geeignet für automatisiertes SMD-Löten (Reflow-Prozess).
- Robuste Bauweise: Konzipiert für Langlebigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen.
Material und Konstruktionsdetails
Die MM FL 14S – 2x 7-polige Miniatur-Federleiste, Print, SMD ist aus sorgfältig ausgewählten Materialien gefertigt, um höchste Leistung und Zuverlässigkeit zu gewährleisten. Der Gehäuseträger besteht aus einem hochtemperaturfesten thermoplastischen Kunststoff, der den Anforderungen moderner Lötprozesse wie dem Reflow-Löten mühelos standhält. Dieses Material bietet exzellente elektrische Isolationseigenschaften und mechanische Stabilität. Die Kontakte sind typischerweise aus einer Kupferlegierung gefertigt und mit einer Edelmetallschicht (z.B. Gold oder eine Goldlegierung) versehen. Diese Beschichtung ist entscheidend für die Reduzierung des Übergangswiderstands, die Verhinderung von Oxidation und die Sicherstellung einer korrosionsbeständigen und dauerhaften Verbindung, selbst bei häufigem Ein- und Ausstecken (falls zutreffend für die vorgesehene Anwendung). Die präzise gefertigte Federgeometrie der Kontakte sorgt für einen definierten Anpressdruck, der eine sichere und niederohmige Verbindung über einen weiten Temperaturbereich und bei mechanischen Belastungen gewährleistet.
Vielseitige Einsatzmöglichkeiten in Hightech-Segmenten
Die Anwendungsbereiche für die MM FL 14S sind breit gefächert und decken eine Vielzahl von Hightech-Sektoren ab. In der industriellen Automatisierung wird sie zur Verbindung von Sensoren, Aktoren und Steuergeräten auf Leiterplatten eingesetzt, wo eine kompakte und störungsfreie Signalübertragung unerlässlich ist. Für die Medizintechnik bietet sie eine zuverlässige Schnittstelle für Diagnosegeräte, Patientenüberwachungssysteme und Laborautomatisierung, bei der höchste Präzision und Reinheit der Signale gefordert sind. In der Telekommunikation dient sie als Komponente in Basisstationen, Routern und anderen Netzwerkgeräten, wo eine hohe Bandbreite und Stabilität der Datenübertragung kritisch sind. Auch in der Unterhaltungselektronik, bei fortschrittlichen Consumer-Geräten oder in der Automobilindustrie für Steuergeräte und Infotainmentsysteme findet diese Federleiste Anwendung.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Miniatur-Federleiste |
| Anzahl der Pole | 2x 7 (insgesamt 14 Pole) |
| Montageart | Print, SMD (Surface Mount Device) |
| Gehäusematerial | Hochtemperatur-Thermoplast |
| Kontaktmaterial | Kupferlegierung mit Edelmetallbeschichtung (typischerweise Gold) |
| Pin-Konfiguration | Doppelte Reihenanordnung für kompakte Bestückung |
| Lötverfahren | Kompatibel mit Reflow-Löten |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C (abhängig vom spezifischen Material und Design) |
| Isolationswiderstand | Sehr hoch, um Signalverlust zu minimieren |
Häufig gestellte Fragen (FAQ) zu MM FL 14S – 2x 7-polige Miniatur-Federleiste, Print, SMD
Was ist der Hauptvorteil der SMD-Bauweise dieser Federleiste?
Die SMD-Bauweise ermöglicht die Montage direkt auf der Oberfläche der Leiterplatte, was den Bedarf an Durchgangsbohrungen überflüssig macht. Dies vereinfacht den Fertigungsprozess, spart wertvollen Platz auf der Platine und ermöglicht eine höhere Integrationsdichte, was sie ideal für kompakte und moderne Elektronikdesigns macht.
Wie gewährleistet die MM FL 14S eine hohe Signalintegrität?
Die Signalintegrität wird durch die Verwendung von hochwertigen Kontaktmaterialien mit Edelmetallbeschichtung gewährleistet. Diese Materialien minimieren den Übergangswiderstand und verhindern Oxidation, was zu klaren und verlustarmen Signalübertragungen führt. Die präzise gefertigte Federgeometrie sorgt zudem für einen stabilen und zuverlässigen Kontakt.
Ist diese Federleiste für automatische Bestückungslinien geeignet?
Ja, die MM FL 14S ist speziell für die Oberflächenmontage (SMD) konzipiert und somit vollständig kompatibel mit automatisierten Bestückungslinien und gängigen Lötverfahren wie dem Reflow-Löten. Dies ermöglicht eine effiziente und kostengünstige Massenproduktion.
Welche Arten von Signalen können über diese Federleiste übertragen werden?
Die MM FL 14S ist für die Übertragung einer breiten Palette von Signalen geeignet, einschließlich digitaler und analoger Datensignale, Steuerleitungen und niedriger bis mittlerer Leistungssignale. Die Anzahl der Pole (2×7) ermöglicht die Führung vieler verschiedener Signale gleichzeitig. Bei spezifischen Anforderungen bezüglich Stromstärke oder Frequenz ist die Datasheet des Herstellers zu konsultieren.
Ist die Federleiste temperaturbeständig?
Das Gehäusematerial ist ein Hochtemperatur-Thermoplast, der für moderne Lötprozesse wie Reflow-Löten ausgelegt ist. Dies bedeutet, dass die Federleiste die hohen Temperaturen, die während des Lötens auftreten, widerstehen kann. Der allgemeine Betriebstemperaturbereich liegt typischerweise zwischen -40°C und +85°C, was für viele industrielle und elektronische Anwendungen ausreichend ist.
Wie unterscheidet sich diese Federleiste von einer herkömmlichen Pin-Header-Lösung?
Im Gegensatz zu klassischen Pin-Headern, die oft gesteckt werden und mechanisch anfälliger sein können, bietet die Federleiste eine integrierte Federfunktion, die für eine konstant hohe Kontaktkraft sorgt und Vibrationen besser widersteht. Die SMD-Ausführung spart zudem Platz und vereinfacht die Montage im Vergleich zu durchgesteckten Varianten.
Wo wird die MM FL 14S typischerweise eingesetzt?
Sie findet breite Anwendung in Bereichen wie industrielle Steuerungssysteme, Medizintechnik, Telekommunikationsgeräte, Unterhaltungselektronik, Automobilindustrie und überall dort, wo eine kompakte, zuverlässige und präzise Signalverbindung auf Leiterplatten benötigt wird, insbesondere bei der Verwendung von SMD-Bestückungstechnologien.
