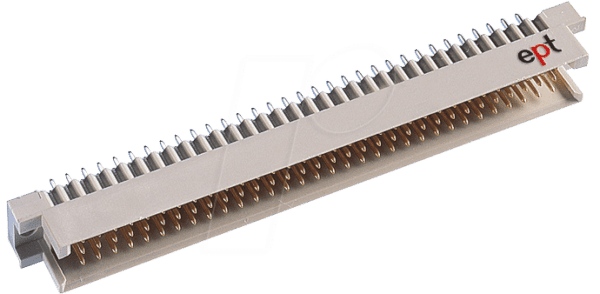

MLR 96-2,5 – Die Präzisions-Messerleiste für anspruchsvolle Verbindungen
Die MLR 96-2,5 ist eine hochentwickelte Messerleiste, konzipiert für professionelle Anwender, die eine zuverlässige und fehlerfreie Signalübertragung in komplexen elektronischen Systemen benötigen. Sie ist die ideale Lösung für Entwickler, Techniker und Produktionsingenieure, die eine stabile und sichere Verbindung für 96 Pole mit einem Rastermaß von 2,5 mm in Durchstecktechnik (THTR) gewährleisten müssen, wo selbst kleinste Schwankungen in der Signalintegrität inakzeptabel sind.
Überragende Leistung und Zuverlässigkeit
Im Vergleich zu Standard-Steckverbindern bietet die MLR 96-2,5 Messerleiste signifikante Vorteile durch ihre konstruktive Ausführung und Materialwahl. Die präzise gefertigten Kontakte minimieren Übergangswiderstände und garantieren eine konsistente Leistung über einen breiten Temperaturbereich. Die THTR-Bauweise (Through-Hole Reflow) sorgt für eine mechanisch robuste und thermisch stabile Verbindung nach dem Lötvorgang, was sie von rein oberflächenmontierbaren Lösungen abhebt. Die hohe Polzahl von 96 Kontakten ermöglicht eine dichte Integration und eine effiziente Verdrahtung auf kleinstem Raum, was sie zur überlegenen Wahl für Anwendungen macht, bei denen Platz und Performance gleichermaßen kritisch sind.
Konstruktionsmerkmale und Vorteile
- Hohe Kontaktanzahl: 96 Pole auf kleinstem Raum für maximale Integrationsdichte und effiziente Signalverteilung.
- Präzises Rastermaß: 2,5 mm Raster für optimierte Bestückungsdichte und Kompatibilität mit Standard-Leiterplattendesigns.
- THTR-Technologie: Ermöglicht robustes Anlöten für höchste mechanische Stabilität und Zuverlässigkeit, ideal für anspruchsvolle Umgebungen.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, die Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen gewährleisten.
- Niedriger Übergangswiderstand: Sorgt für minimale Signalverluste und eine präzise Signalübertragung, kritisch für sensitive Anwendungen.
- Optimale Signalintegrität: Das Design minimiert Übersprechen und Störungen, was für Hochfrequenzanwendungen essenziell ist.
- Einfache Montage: Die THTR-Bauweise erleichtert den Lötprozess und reduziert Montagefehler.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Produktname | MLR 96-2,5 – Messerleiste R |
| Polanzahl | 96 |
| Rastermaß | 2,5 mm |
| Anschlusstechnik | THTR (Through-Hole Reflow) |
| Kontaktmaterial | Hochleitfähige Legierung mit Oberflächenveredelung zur Korrosionsbeständigkeit und Sicherung niedriger Übergangswiderstände. Spezifische Legierung bietet hervorragende Leitfähigkeit und mechanische Belastbarkeit. |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT oder LCP), der ausgezeichnete elektrische Isoliereigenschaften mit hoher mechanischer Festigkeit und thermischer Stabilität kombiniert. |
| Betriebstemperaturbereich | Konzipiert für den Einsatz in einem weiten Temperaturbereich, typischerweise von -40°C bis +125°C, abhängig von spezifischen Materialvarianten und Umgebungsbedingungen. Dies gewährleistet Zuverlässigkeit unter anspruchsvollen klimatischen Bedingungen. |
| Nennstrom pro Kontakt | Typischerweise im Bereich von 1A bis 3A, abhängig von der spezifischen Ausführung und Kühlung. Präzise Werte sind dem Datenblatt zu entnehmen, eine sorgfältige Auswahl basierend auf der Strombelastung ist für die Systemstabilität unerlässlich. |
| Isolationswiderstand | Herausragend, typischerweise >10^9 Ohm bei 500V DC, was eine exzellente elektrische Trennung zwischen den Kontakten sicherstellt und das Risiko von Kriechströmen minimiert. |
| Einsatzgebiete | Industrielle Automatisierung, Telekommunikation, Messtechnik, Medizintechnik, Embedded Systems, hochwertige Audio-/Videotechnik, Prototypenentwicklung und Testaufbauten, wo zuverlässige und dichte Verbindungen erforderlich sind. |
Anwendungsgebiete und Integration
Die MLR 96-2,5 Messerleiste findet ihre optimale Anwendung in Bereichen, wo eine hohe Dichte an elektrischen Verbindungen auf engstem Raum erforderlich ist und gleichzeitig höchste Anforderungen an Zuverlässigkeit und Signalqualität gestellt werden. Dies umfasst insbesondere die industrielle Steuerungstechnik, wo eine Vielzahl von Sensoren, Aktoren und Kommunikationsschnittstellen angebunden werden müssen. In der Telekommunikationsinfrastruktur ermöglicht sie die stabile Verbindung von Platinen für Daten- und Sprachübertragung. Die Medizintechnik profitiert von der ausfallsicheren Signalübertragung für diagnostische Geräte und Überwachungssysteme. Auch in anspruchsvollen Embedded Systems und bei der Entwicklung komplexer Testsysteme, wo häufige Steckzyklen oder mechanische Belastungen auftreten können, beweist die MLR 96-2,5 ihre Stärke.
Die THTR-Technologie (Through-Hole Reflow) ist hierbei ein entscheidender Vorteil. Nach dem Einlöten in die Leiterplatte bilden die Anschlussbeinchen eine sehr stabile und thermisch belastbare Verbindung. Dies ist besonders wichtig in Umgebungen mit Vibrationen oder Temperaturschwankungen, wo Lötstellen einer hohen mechanischen Beanspruchung ausgesetzt sein können. Im Vergleich zu reinen SMT-Lösungen (Surface Mount Technology) bietet THTR eine höhere mechanische Festigkeit und damit eine verbesserte Langzeitstabilität, was die Ausfallwahrscheinlichkeit von Geräten signifikant reduziert.
Das präzise Rastermaß von 2,5 mm erlaubt eine hohe Packungsdichte, was wiederum zu kompakteren und kosteneffizienteren Gerätekonstruktionen führt. Entwickler können so mehr Funktionalität auf derselben Leiterplattengröße unterbringen, was insbesondere bei der Miniaturisierung von elektronischen Geräten ein wichtiger Faktor ist. Die 96 Pole bieten zudem ausreichend Kapazität für komplexe Bussysteme oder die gleichzeitige Anbindung zahlreicher Steuer- und Datensignale.
Materialien und Qualitätssicherung
Die Auswahl der Materialien für die MLR 96-2,5 Messerleiste ist ausschlaggebend für ihre Leistungsfähigkeit und Langlebigkeit. Das Gehäuse besteht in der Regel aus einem Hochtemperatur-Kunststoff wie Polybutylenterephthalat (PBT) oder Flüssigkristallpolymer (LCP). Diese Materialien zeichnen sich durch exzellente elektrische Isoliereigenschaften, hohe mechanische Festigkeit und eine bemerkenswerte Beständigkeit gegenüber thermischer Belastung aus. Dies ist entscheidend für den Einsatz in industriellen Umgebungen, wo Temperaturschwankungen und hohe Betriebstemperaturen an der Tagesordnung sind. Die Langlebigkeit des Gehäusematerials schützt die internen Kontakte und verhindert Verformungen.
Die Kontakte selbst sind aus einer hochleitfähigen Legierung gefertigt, die oft mit Edelmetallen wie Gold oder einer Goldlegierung beschichtet ist. Diese Oberflächenveredelung dient mehreren Zwecken: Sie minimiert den Übergangswiderstand, was für eine verlustfreie Signalübertragung unerlässlich ist. Sie schützt die Kontakte vor Korrosion und Oxidation, was die Zuverlässigkeit und Lebensdauer des Steckverbinders signifikant erhöht. Die mechanische Belastbarkeit der Kontakte ist ebenfalls auf eine hohe Anzahl von Steckzyklen und eine sichere Kontaktgabe ausgelegt.
Die Fertigung unterliegt strengen Qualitätskontrollen. Jede Messerleiste wird auf Maßhaltigkeit, Kontaktkraft und elektrische Eigenschaften geprüft, um sicherzustellen, dass sie den hohen Anforderungen professioneller Anwendungen gerecht wird. Diese Detailgenauigkeit in der Produktion ist der Grundstein für die Zuverlässigkeit, die Anwender von der MLR 96-2,5 erwarten.
Häufig gestellte Fragen zu MLR 96-2,5 – Messerleiste R – 96-pol, 2,5 mm, THTR
Was sind die Hauptvorteile der MLR 96-2,5 gegenüber Standard-Steckverbindern?
Die MLR 96-2,5 bietet eine höhere Polanzahl auf kleinstem Raum, eine robustere THTR-Verbindung für erhöhte mechanische Stabilität und eine optimierte Signalintegrität durch präzise gefertigte Kontakte mit geringem Übergangswiderstand. Dies macht sie ideal für anspruchsvolle industrielle und technische Anwendungen.
Ist die MLR 96-2,5 für den Einsatz in rauen Umgebungsbedingungen geeignet?
Ja, dank der Verwendung von Hochtemperatur-Kunststoffen für das Gehäuse und korrosionsbeständigen Kontaktmaterialien ist die MLR 96-2,5 für den Einsatz in einem breiten Temperaturbereich und unter typischen industriellen Umgebungsbedingungen ausgelegt.
Welche Arten von Signalen können über die MLR 96-2,5 übertragen werden?
Die Messerleiste ist für die Übertragung einer breiten Palette von Signalen geeignet, von digitalen und analogen Steuersignalen bis hin zu Hochfrequenzsignalen, vorausgesetzt, das Design der Leiterplatte und die Gesamtsystemarchitektur sind entsprechend optimiert. Die Signalintegrität wird durch das Design maximiert.
Wie unterscheidet sich THTR von reiner SMT-Technologie bei Steckverbindern?
THTR (Through-Hole Reflow) beinhaltet das Anlöten von Anschlussbeinchen durch die Leiterplatte, was zu einer mechanisch stabileren und thermisch belastbareren Verbindung führt als bei SMT (Surface Mount Technology), bei der die Kontakte nur auf der Oberfläche der Leiterplatte verlötet werden.
Ist die MLR 96-2,5 mit automatisierten Bestückungs- und Lötprozessen kompatibel?
Ja, die THTR-Bauweise ist für den Einsatz in automatisierten Reflow-Lötprozessen konzipiert und bietet eine gute Handhabung für die automatische Bestückung.
Welche spezifischen Anwendungen profitieren besonders von der hohen Polzahl?
Anwendungen, die eine hohe Anzahl von Sensoren, Aktoren, Datenleitungen oder komplexe Kommunikationsschnittstellen auf einer Platine integrieren müssen, wie z.B. in industriellen Steuergeräten, Telekommunikations-Hardware oder hochleistungsfähigen Embedded-Systemen.
Wo finde ich detaillierte technische Zeichnungen und Spezifikationen für die MLR 96-2,5?
Detaillierte technische Zeichnungen, Datenblätter und spezifische Materialinformationen sind auf der Produktseite oder im Download-Bereich der Lan.de Webseite verfügbar.
