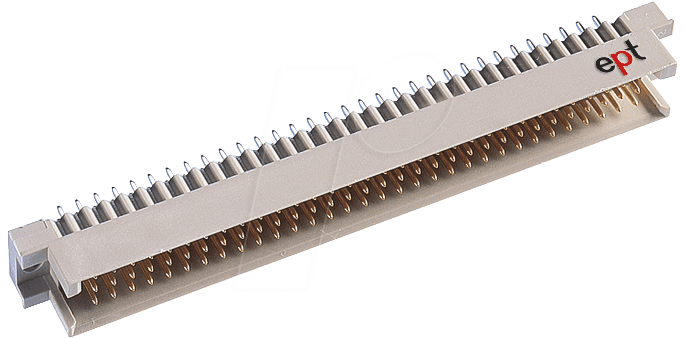

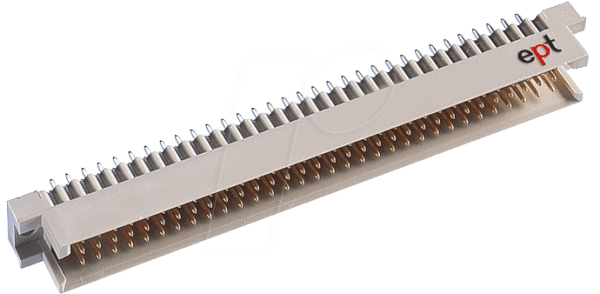

MLR 64-4,0 – Messerleiste R – 64-pol, 2,54 mm, THTR: Präzision für anspruchsvolle Elektronikprojekte
Sie benötigen eine zuverlässige und hochpräzise Verbindungslösung für komplexe elektronische Schaltungen und Platinen-zu-Platinen-Anwendungen? Die MLR 64-4,0 Messerleiste R mit 64 Polen und einem Pin-Abstand von 2,54 mm, ausgelegt für THTR (Through-Hole Reflow), bietet die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf Robustheit, Signalintegrität und Langlebigkeit legen. Diese Messerleiste ist konzipiert, um auch unter anspruchsvollen Bedingungen stabile elektrische Verbindungen zu gewährleisten und Ausfallrisiken zu minimieren.
Überlegene Verbindungsqualität und technische Exzellenz
Im Gegensatz zu minderwertigen Alternativen, die anfällig für Korrosion, mechanische Instabilität und Signalverlust sind, setzt die MLR 64-4,0 auf bewährte Materialien und präzise Fertigung. Die 64-polige Konfiguration mit 2,54 mm Rastermaß ist ein etablierter Standard in der Industrie und ermöglicht eine dichte Bestückung auf Leiterplatten, ohne die Signalintegrität zu beeinträchtigen. Die THTR-Ausführung gewährleistet eine sichere und dauerhafte mechanische Befestigung durch Lötverbindungen, was sie zur ersten Wahl für Anwendungen macht, bei denen Vibrationen oder mechanische Belastungen auftreten können.
Hervorragende Eigenschaften und Vorteile der MLR 64-4,0
- Hohe Pin-Dichte: Mit 64 Polen auf einer kompakten Bauform wird eine maximale Konnektivität auf begrenztem Raum ermöglicht, ideal für komplexe Schaltungen.
- Standard Rastermaß: Das 2,54 mm Rastermaß ist universell kompatibel mit einer breiten Palette von Steckverbindern und PCB-Designs.
- THTR-Technologie: Durch-Stecklötung (Through-Hole Reflow) sorgt für eine robuste mechanische Verankerung und exzellente elektrische Leitfähigkeit nach dem Lötprozess.
- Zuverlässige Signalübertragung: Hochwertige Materialien und präzise Fertigung minimieren Übergangswiderstände und gewährleisten eine saubere Signalübertragung, auch bei hohen Frequenzen.
- Langlebigkeit und Robustheit: Die Konstruktion ist auf eine lange Lebensdauer und Widerstandsfähigkeit gegenüber Umwelteinflüssen ausgelegt.
- Vielseitige Anwendungsbereiche: Geeignet für Prototyping, Serienfertigung, industrielle Automatisierung, Telekommunikation und Embedded Systems.
Technische Spezifikationen im Detail
Die MLR 64-4,0 Messerleiste R repräsentiert die nächste Stufe der Zuverlässigkeit in der Verbindungstechnik. Ihre Konstruktion ist darauf ausgelegt, die Anforderungen moderner Elektronik zu erfüllen und zu übertreffen. Die durchdachte Gestaltung und die Auswahl hochwertiger Komponenten gewährleisten eine Leistung, die auch nach wiederholten Steckzyklen und unter wechselnden Umgebungsbedingungen konstant bleibt. Der Begriff „Messerleiste“ deutet auf die Form der Kontakte hin, die scharfe, flache Kanten aufweisen, welche eine präzise und sichere Klemmverbindung mit den Gegenstücken ermöglichen. Diese Bauart ist bekannt für ihre geringe Kontaktkraft, aber hohe Kontaktzuverlässigkeit, was sie besonders geeignet für empfindliche elektronische Komponenten macht.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Messerleiste R (MLR) |
| Polanzahl | 64 |
| Pin-Abstand (Rastermaß) | 2,54 mm |
| Montageart | THTR (Through-Hole Reflow) |
| Kontaktmaterial | Hochwertige Legierung mit optimierter Leitfähigkeit und Korrosionsbeständigkeit (typischerweise eine Kupferlegierung mit einer Oberflächenveredelung wie Zinn oder Gold, um Übergangswiderstände zu minimieren und die Lötbarkeit zu verbessern). |
| Gehäusematerial | Thermoplastisches Hochleistungspolymer mit hoher Temperaturbeständigkeit und dielektrischen Eigenschaften, um elektrische Isolation und mechanische Stabilität zu gewährleisten. |
| Nennstrom | Die Strombelastbarkeit hängt von der Leiterbahndicke, der Umgebungstemperatur und der Dauer der Strombelastung ab. Für ein 2,54 mm Rastermaß sind typischerweise Ströme im Bereich von 1A bis 3A pro Kontakt üblich, wobei eine detaillierte Spezifikation des Herstellers zu beachten ist. |
| Betriebstemperatur | Typischerweise ausgelegt für einen weiten Temperaturbereich, z.B. von -40°C bis +105°C, um den Einsatz in diversen Umgebungen zu ermöglichen. |
Anwendungsbereiche der MLR 64-4,0
Die MLR 64-4,0 Messerleiste R ist ein unverzichtbares Bauteil für eine Vielzahl von Anwendungen, wo präzise und zuverlässige elektrische Verbindungen gefordert sind. Ihre Robustheit und Vielseitigkeit machen sie zur idealen Wahl für:
- Industrielle Automatisierung: Zur Vernetzung von Sensoren, Aktoren und Steuergeräten in Produktionsumgebungen.
- Telekommunikationsausrüstung: Für die Signalübertragung und Stromversorgung in Netzwerkinfrastrukturen.
- Medizintechnik: In Geräten, bei denen höchste Zuverlässigkeit und Signalintegrität entscheidend sind.
- Embedded Systems: Für die Verbindung von Modulen und Komponenten in kundenspezifischen Elektronikgeräten.
- Prototypenbau und Entwicklung: Ermöglicht schnelle und flexible Anpassungen von Schaltungen.
- Test- und Messgeräte: Zur Gewährleistung präziser Messergebnisse durch stabile Verbindungen.
Das 2,54 mm Rastermaß ist ein De-facto-Standard, der eine breite Kompatibilität mit vielen anderen Steckverbindern und Platinenlayouts sicherstellt. Die THTR-Montageart, also die Durchsteckmontage mit anschließender Rückflusslötung, bietet im Vergleich zur SMD-Montage oft eine höhere mechanische Belastbarkeit und eine einfachere Handhabung bei der manuellen Bestückung oder beim Prototyping.
Die technische Tiefe der MLR 64-4,0
Die Konstruktion der MLR 64-4,0 Messerleiste R zeugt von einem tiefen Verständnis für die Anforderungen moderner Schaltungstechnik. Die Wahl des Kontaktmaterials ist dabei von entscheidender Bedeutung. Hochwertige Kupferlegierungen, häufig mit einer Oberflächenveredelung aus Zinn oder Gold, werden eingesetzt, um nicht nur eine hervorragende elektrische Leitfähigkeit zu gewährleisten, sondern auch die Lötbarkeit zu optimieren und die Widerstandsfähigkeit gegen Umwelteinflüsse wie Oxidation und Korrosion zu erhöhen. Eine Goldbeschichtung ist dabei besonders vorteilhaft für Anwendungen, bei denen sehr niedrige Übergangswiderstände gefordert sind oder eine hohe Anzahl von Steckzyklen zu erwarten ist, da sie eine extrem glatte und inerte Oberfläche bietet. Das Gehäusematerial, ein thermoplastisches Hochleistungspolymer, ist sorgfältig ausgewählt, um sowohl mechanische Integrität zu bieten als auch die elektrischen Eigenschaften zu unterstützen. Es muss eine ausreichende Dielektrizitätskonstante aufweisen, um eine zuverlässige Isolation zwischen den einzelnen Kontakten zu gewährleisten, und gleichzeitig eine hohe Temperaturbeständigkeit mitbringen, um den Lötprozess und den Betrieb in verschiedenen Umgebungsbedingungen zu überstehen. Die Präzision der Formgebung des Gehäuses stellt sicher, dass die Pins exakt positioniert sind und eine einfache und sichere Verbindung mit den Gegenstücken ermöglicht wird.
Häufig gestellte Fragen (FAQ) zu MLR 64-4,0 – Messerleiste R – 64-pol, 2,54 mm, THTR
Was bedeutet THTR bei dieser Messerleiste?
THTR steht für Through-Hole Reflow. Dies bedeutet, dass die Pins der Messerleiste durch vorgebohrte Löcher auf der Leiterplatte gesteckt werden und die Lötverbindung dann mittels eines Reflow-Lötverfahrens (wie bei SMD-Bauteilen) oder eines klassischen Wellen- bzw. Tauchlötverfahrens hergestellt wird. Diese Methode sorgt für eine sehr robuste mechanische Verbindung.
Welche Vorteile bietet das 2,54 mm Rastermaß?
Das 2,54 mm Rastermaß ist ein weit verbreiteter Standard in der Elektronikindustrie. Es ermöglicht eine gute Balance zwischen Pin-Dichte und ausreichender Isolation zwischen den Kontakten. Dies erleichtert die Verwendung mit einer Vielzahl von Standardsteckverbindern und sorgt für Kompatibilität in vielen Designs.
Ist die MLR 64-4,0 für Hochfrequenzanwendungen geeignet?
Für Hochfrequenzanwendungen ist die Signalintegrität entscheidend. Die MLR 64-4,0 mit ihren präzise gefertigten Kontakten und hochwertigen Materialien minimiert Übergangswiderstände und Reflexionen, was sie grundsätzlich für viele HF-Anwendungen geeignet macht. Für sehr kritische Anwendungen sind jedoch spezifische HF-Steckverbinder mit optimierter Impedanzführung zu bevorzugen.
Wie wird die MLR 64-4,0 am besten gelötet?
Da es sich um eine THTR-Messerleiste handelt, kann sie sowohl mit dem Reflow-Lötverfahren als auch mit konventionellen Lötverfahren wie Wellenlöten oder Handlöten verarbeitet werden. Bei Verwendung des Reflow-Lötverfahrens ist darauf zu achten, dass die Löttemperatur und die Prozessparameter an die thermischen Eigenschaften des Gehäusematerials und der Lötpaste angepasst sind.
Welche Art von Gegensteckern kann mit der MLR 64-4,0 verwendet werden?
Mit der MLR 64-4,0 können verschiedene Arten von Gegensteckern verwendet werden, solange sie für das 2,54 mm Rastermaß ausgelegt sind. Typischerweise sind dies Buchsenleisten (Header) mit einer entsprechenden Polzahl und einem passenden Gegenkontakt (z.B. Buchsenkontakte oder weitere Messerleisten).
Wie ist die mechanische Stabilität der Messerleiste?
Die mechanische Stabilität wird durch die THTR-Montageart erheblich verbessert. Die Pins durchdringen die Leiterplatte und werden dort verlötet, was eine feste und belastbare Verbindung schafft. Das Gehäusematerial trägt ebenfalls zur Gesamtstabilität bei, indem es die Pins schützt und eine präzise Führung gewährleistet.
Welche Umgebungsbedingungen hält die MLR 64-4,0 aus?
Die MLR 64-4,0 ist typischerweise für einen breiten Betriebstemperaturbereich ausgelegt, oft von -40°C bis +105°C. Das Gehäusematerial ist auf Beständigkeit gegenüber Feuchtigkeit und typischen industriellen Umwelteinflüssen ausgelegt. Für extreme Bedingungen sind jedoch spezifische Herstellerangaben zu prüfen.
