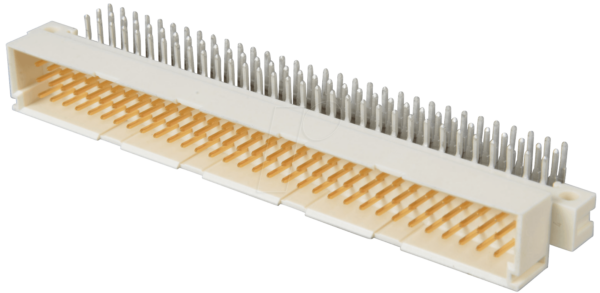

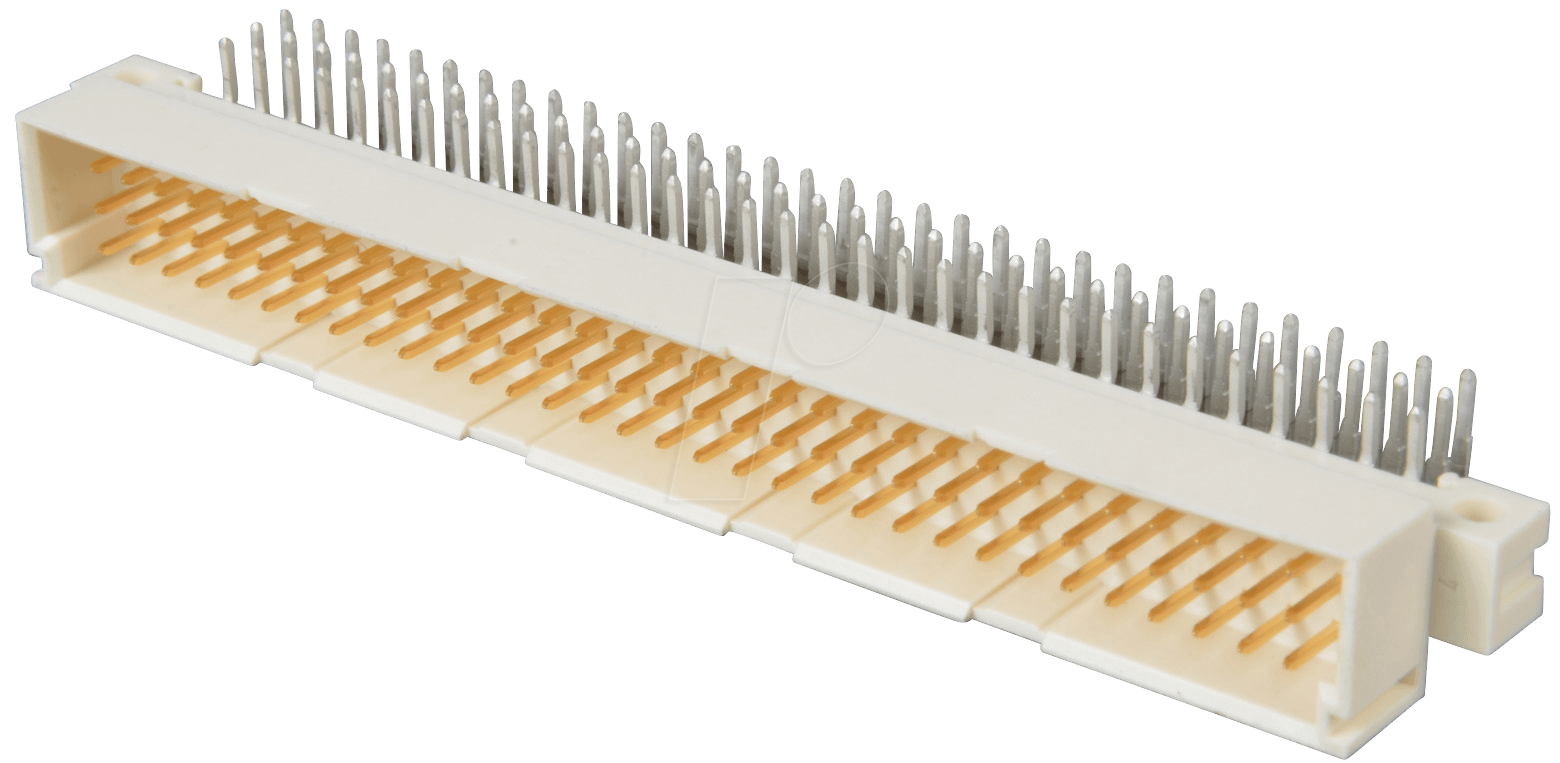

ML-C 96W-THR – Die Präzisions-Messerleiste für anspruchsvolle Verbindungen
Die ML-C 96W-THR Messerleiste mit 96 Polen, gewinkeltem Design und A-B-C-Kodierung bietet eine überlegene Lösung für alle, die robuste und zuverlässige Verbindungen in komplexen elektronischen Systemen benötigen. Entwickelt für Ingenieure, Systemintegratoren und qualitätsbewusste Technikexperten, löst dieses Bauteil die Herausforderung der platzsparenden und sicheren Mehrpunkt-Signalübertragung in anspruchsvollen Umgebungen.
Vorteile der ML-C 96W-THR Messerleiste
- Höchste Polzahl auf kleinstem Raum: Mit 96 Polen auf einer kompakten Leiste ermöglicht die ML-C 96W-THR die Realisierung hochdichter Anschlussfelder, was gerade in beengten Einbausituationen entscheidend ist.
- Optimale Kabelführung durch gewinkeltes Design: Die 90-Grad-Winkelung der Anschlüsse erleichtert die gerichtete Kabelführung und reduziert mechanische Belastungen auf die Kabel und Steckverbindungen. Dies ist essenziell für die Langlebigkeit und Zuverlässigkeit von Installationen.
- Robuste THR-Technologie für zuverlässige Lötverbindungen: Die Through-Hole Reflow (THR) Technologie gewährleistet hochfeste und thermisch stabile Lötverbindungen direkt auf der Leiterplatte. Dies erzielt eine überlegene mechanische und elektrische Performance im Vergleich zu herkömmlichen Steckverbindungen, insbesondere unter Vibration oder thermischer Belastung.
- Klare A-B-C-Kodierung für fehlerfreie Montage: Die integrierte A-B-C-Kodierung verhindert Verpolungen und gewährleistet die korrekte Zuordnung der Kabel. Dies minimiert Montagefehler und spart wertvolle Zeit bei der Inbetriebnahme.
- Erfüllung höchster Industriestandards: Die ML-C 96W-THR wurde unter Berücksichtigung strenger Qualitätsrichtlinien entwickelt, um maximale Zuverlässigkeit und Lebensdauer auch unter widrigen Umgebungsbedingungen zu gewährleisten.
- Vielseitige Einsatzmöglichkeiten: Ob in der Automatisierungstechnik, Messtechnik, Medizintechnik oder in komplexen Prüfaufbauten – die ML-C 96W-THR bietet die notwendige Performance und Sicherheit für kritische Anwendungen.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | ML-C 96W-THR |
| Polzahl | 96 |
| Anschlussart | Gewinkelt (90 Grad) |
| Montagetechnologie | THR (Through-Hole Reflow) |
| Kodierung | A-B-C |
| Gehäusematerial | Hochleistungskunststoff, flammhemmend nach UL94-V0 |
| Kontaktmaterial | Kupferlegierung mit hoher Leitfähigkeit, verzinnt oder vergoldet (spezifisches Finish je nach Ausführung) |
| Betriebstemperaturbereich | -40°C bis +105°C (abhängig von Lötverfahren und Umgebungsbedingungen) |
| Nennspannung | Geeignet für Anwendungen bis zur jeweiligen Spezifikation der integrierten Bauteile und Leiterplatte; typischerweise für Signalübertragung optimiert. |
| Nennstrom | Abhängig von Leiterbahnbreite und Lötverbindung; typischerweise für geringe bis mittlere Ströme bis zu 1A pro Pol ausgelegt. |
| Isolationswiderstand | > 10^9 Ohm bei 500V DC |
| Einsatzgebiete | Signalübertragung, Datenverarbeitung, Steuerungstechnik, Prüftechnik, industrielle Automatisierung, Kommunikationselektronik |
Präzision in der Fertigung und Materialqualität
Die ML-C 96W-THR Messerleiste zeichnet sich durch eine außergewöhnliche Fertigungspräzision aus. Jede einzelne Kontaktstelle wird mit höchster Sorgfalt gefertigt, um eine optimale Passform und elektrische Kontaktierung zu gewährleisten. Das Gehäusematerial, ein robuster und flammhemmender Kunststoff gemäß UL94-V0 Standard, bietet nicht nur eine hohe mechanische Stabilität, sondern auch einen effektiven Brandschutz. Die Kontaktmaterialien basieren auf Kupferlegierungen, die für ihre exzellente elektrische Leitfähigkeit bekannt sind. Eine hochqualitative Verzinnung oder Vergoldung der Kontakte minimiert Übergangswiderstände, schützt vor Korrosion und sichert eine dauerhaft stabile Verbindung über die gesamte Lebensdauer des Geräts.
Die THR-Technologie, die bei der Montage dieser Messerleiste zum Einsatz kommt, ist ein entscheidender Faktor für ihre Überlegenheit. Im Gegensatz zu herkömmlichen THT-Bauteilen, die durch Wellenlöten montiert werden, wird die ML-C 96W-THR durch Reflow-Löten auf der Leiterplatte fixiert. Dies ermöglicht eine präzisere Temperaturkontrolle während des Lötprozesses und führt zu homogenen, fehlerfreien Lötstellen. Diese Art der Verbindung ist mechanisch deutlich belastbarer und bietet eine höhere thermische Stabilität, was sie zur idealen Wahl für Anwendungen macht, bei denen Vibrationen, Temperaturschwankungen oder hohe Ströme auftreten können.
Anwendungsbereiche und Systemintegration
Die ML-C 96W-THR Messerleiste ist ein unverzichtbares Bauteil für eine Vielzahl von anspruchsvollen elektronischen Systemen. Ihre hohe Polzahl und die kompakte Bauweise prädestinieren sie für den Einsatz in:
- Industrielle Automatisierung: Zur Anbindung von Sensoren, Aktoren und Steuergeräten in komplexen Fertigungsstraßen, wo Zuverlässigkeit und eine saubere Kabelführung oberste Priorität haben.
- Messtechnik und Prüfaufbauten: In Laborumgebungen und auf Prüfständen, wo eine präzise und reproduzierbare Signalübertragung für präzise Messergebnisse unerlässlich ist. Die 96 Pole ermöglichen die Verkabelung komplexer Messgeräte und Prüflinge.
- Kommunikationstechnik: Für interne Verbindungen in Netzwerkgeräten, Servern oder Telekommunikationsanlagen, wo eine hohe Datendichte und Signalintegrität gefordert sind.
- Medizintechnik: In medizinischen Geräten, wo höchste Zuverlässigkeit, Sicherheit und die Einhaltung strenger Normen unerlässlich sind. Die A-B-C-Kodierung minimiert das Risiko von Fehlanschlüssen.
- Luft- und Raumfahrt: In Systemen, die extremen Umgebungsbedingungen ausgesetzt sind und höchste Anforderungen an die Zuverlässigkeit stellen.
Die gewinkelte Bauform erleichtert die Integration in Gehäuse und ermöglicht eine effiziente Nutzung des verfügbaren Bauraums. Die A-B-C-Kodierung minimiert die Komplexität bei der Verkabelung und reduziert die Fehleranfälligkeit bei der manuellen Montage, was gerade bei großen Stückzahlen von Vorteil ist.
Häufig gestellte Fragen (FAQ) zu ML-C 96W-THR – Messerleiste 96-pol, gewinkelt, A-B-C, THR
Was ist der Hauptvorteil der THR-Technologie bei dieser Messerleiste?
Die THR-Technologie ermöglicht eine überlegene mechanische Festigkeit und thermische Stabilität der Lötverbindungen im Vergleich zu herkömmlichen Lötverfahren. Dies führt zu einer erhöhten Zuverlässigkeit und Langlebigkeit der Verbindung, insbesondere unter mechanischer Belastung oder Temperaturschwankungen.
Für welche Art von Signalen ist die ML-C 96W-THR Messerleiste am besten geeignet?
Diese Messerleiste ist für die Übertragung von analogen und digitalen Signalen konzipiert. Durch die hohe Polzahl und die Qualität der Kontakte eignet sie sich hervorragend für Anwendungen mit hoher Signaldichte, wie sie in der Datenverarbeitung, Steuerungstechnik und Messtechnik vorkommen.
Wie gewährleistet die A-B-C-Kodierung die korrekte Installation?
Die A-B-C-Kodierung ist eine physische Markierung oder Ausformung an den Steckplätzen bzw. auf der Leiste selbst, die nur eine korrekte Ausrichtung beim Stecken ermöglicht. Dies verhindert effektiv Verpolungen und vermeidet kostspielige Montagefehler.
Ist die ML-C 96W-THR für den Einsatz in rauen Umgebungen geeignet?
Ja, das Gehäusematerial aus flammhemmendem Kunststoff (UL94-V0) und die robusten Kontakte sind darauf ausgelegt, eine hohe Zuverlässigkeit auch unter anspruchsvollen Umgebungsbedingungen wie Vibrationen oder Temperaturschwankungen zu gewährleisten. Der spezifische Betriebstemperaturbereich ist jedoch zu beachten.
Welche Art von Kabeln kann mit der ML-C 96W-THR Messerleiste verbunden werden?
Die Messerleiste dient als Anschluss für die Leiterplatte. Die eigentliche Kabelverbindung erfolgt typischerweise über passende Gegenstecker oder durch direktes Anlöten von Litzen, sofern dies für die jeweilige Anwendung vorgesehen und zulässig ist. Die gewinkelte Ausführung erleichtert dabei die Anbindung.
Was bedeutet „96-pol“ in Bezug auf die Funktionalität der Leiste?
Die Bezeichnung „96-pol“ gibt die Gesamtzahl der einzelnen elektrischen Anschlusspunkte auf der Messerleiste an. Jede dieser 96 Pole kann zur Übertragung eines einzelnen Signals oder zur Schaffung einer Stromversorgung genutzt werden, was eine sehr hohe Anschlussdichte ermöglicht.
Wie wird die ML-C 96W-THR auf der Leiterplatte befestigt?
Die Befestigung erfolgt mittels der Through-Hole Reflow (THR) Löttechnologie. Die Pins der Messerleiste werden durch vorgebohrte Löcher in der Leiterplatte gesteckt und anschließend im Reflow-Lötprozess mit der Leiterplatte verbunden. Dies garantiert eine sehr stabile und elektrisch leitfähige Verbindung.
