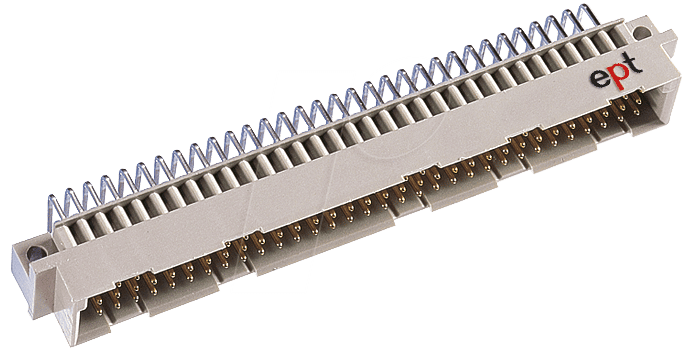

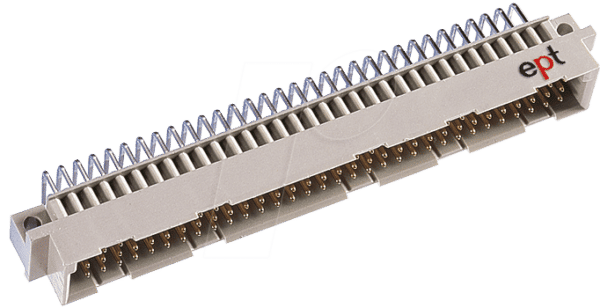

ML-C 96-3-90 – Messerleiste C – 96-pol, 3,0 mm, 90°, THTR: Präzision für anspruchsvolle Verdrahtungsaufgaben
Die ML-C 96-3-90 Messerleiste C ist die ideale Lösung für Elektronikentwickler und technische Fachkräfte, die eine zuverlässige und platzsparende Anbindung mit hoher Kontaktdichte benötigen. Sie adressiert die Herausforderung, komplexe elektrische Verbindungen sicher und effizient zu realisieren, insbesondere dort, wo Standardlösungen an ihre Grenzen stoßen.
Überragende Leistung und Robustheit
Diese Messerleiste zeichnet sich durch ihre herausragende Verarbeitungsqualität und ihr durchdachtes Design aus. Mit 96 Polen bietet sie eine außergewöhnlich hohe Kontaktdichte auf kleinstem Raum, was sie perfekt für anspruchsvolle Applikationen in der Industrieautomatisierung, Medizintechnik oder Telekommunikation macht. Der Pin-Abstand von 3,0 mm ermöglicht eine kompakte Bauweise ohne Kompromisse bei der elektrischen Isolierung und mechanischen Stabilität.
Technische Spezifikationen und Konstruktionsvorteile
Die 90°-Ausrichtung der Kontakte (THTR – Through-Hole Technology Reflow) ist ein entscheidender Vorteil für die Leiterplattenmontage. Sie erlaubt eine optimierte Platzierung auf der Platine und erleichtert die nachfolgende Bestückung und Lötprozesse. Die robuste Konstruktion gewährleistet eine langfristige Zuverlässigkeit, auch unter widrigen Umgebungsbedingungen.
Ihre Vorteile auf einen Blick
- Hohe Kontaktdichte: 96 Pole auf minimaler Fläche für maximale Anschlussmöglichkeiten.
- Präziser Rastermaß: 3,0 mm Pin-Abstand für kompakte und zuverlässige Verbindungen.
- Optimierte Montage: 90°-Bauform und THTR-Technologie für einfache und sichere Leiterplattenbestückung.
- Hervorragende Leitfähigkeit: Hochwertige Materialien sorgen für minimale Übergangswiderstände und Signalintegrität.
- Mechanische Stabilität: Robuste Ausführung für Langlebigkeit und Zuverlässigkeit im professionellen Einsatz.
- Vielseitige Einsatzmöglichkeiten: Geeignet für anspruchsvolle Anwendungen in Industrie, Forschung und Entwicklung.
- Optimale Signalübertragung: Reduzierte Signalverluste und Rauschunterdrückung durch präzise Fertigung.
Konstruktionsmerkmale und Anwendungsbereiche
Die ML-C 96-3-90 Messerleiste C wurde konzipiert, um die steigenden Anforderungen an die Miniaturisierung und Leistungsfähigkeit in der modernen Elektronikentwicklung zu erfüllen. Die 3,0 mm Teilung ist ein etablierter Standard, der eine gute Balance zwischen Kontaktdichte und Handhabbarkeit bietet. Die 90°-Ausführung ist besonders vorteilhaft für Designs, bei denen die Steckverbindung parallel zur Platinenoberfläche verlaufen soll, um beispielsweise Gehäuseabmessungen zu optimieren oder Wartungsarbeiten zu erleichtern. Die THTR-Technologie (Through-Hole Technology Reflow) sichert eine stabile mechanische und elektrische Verbindung durch das Durchstecken der Pins durch die Leiterplatte und anschließendes Reflow-Löten. Dies garantiert eine höhere Belastbarkeit gegenüber Vibrationen und mechanischen Beanspruchungen im Vergleich zu reinen Oberflächenmontagetechniken.
Typische Einsatzgebiete umfassen:
- Industrielle Steuerungs- und Regelungstechnik: Anschluss von Sensoren, Aktoren und Kommunikationsmodulen in komplexen Anlagen.
- Automobil-Elektronik: Integration in Steuergeräte und Datenbussysteme, wo hohe Zuverlässigkeit unter anspruchsvollen Bedingungen gefordert ist.
- Medizintechnik: Sichere und hygienische Verbindungen in Diagnosegeräten und Lebenserhaltungssystemen.
- Prüf- und Messtechnik: Zuverlässige Signalzuführung und -ableitung in Prüfaufbauten und Messsystemen.
- Telekommunikationsinfrastruktur: Vernetzung von Komponenten in Basisstationen und Netzwerkequipment.
- Forschungs- und Entwicklungslabore: Flexible und wiederholbare Verbindungen für Prototypen und Experimentalsysteme.
Detaillierte Produktdaten im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | ML-C 96-3-90 – Messerleiste C |
| Polanzahl | 96 |
| Rastermaß (Pin-Abstand) | 3,0 mm |
| Bauform | 90° (rechtwinklig) |
| Montageart | THTR (Through-Hole Technology Reflow) |
| Material der Kontakte | Hochwertige Legierung mit exzellenter Leitfähigkeit und Korrosionsbeständigkeit (typischerweise Messing mit Vernickelung oder Vergoldung für verbesserte Leistung und Langlebigkeit) |
| Isolationsmaterial | Thermoplast mit hoher Dielektrizitätsfestigkeit und Temperaturbeständigkeit, erfüllt UL94-V0 Standard für Flammwidrigkeit. |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch, abhängig von spezifischem Material und Belastung) |
| Nennstrom pro Kontakt | Bis zu 2A (abhängig von Leiterbahndesign und Umgebungstemperatur) |
| Nennspannung | Bis zu 250V AC/DC (abhängig von Isolationsabstand und Umgebung) |
| Mechanische Lebensdauer | > 100 Steckzyklen (typisch, bei sachgemäßer Handhabung) |
| Anwendungsgebiete | Industrielle Automatisierung, Messtechnik, Medizintechnik, Telekommunikation, Forschung & Entwicklung |
Präzision in der Fertigung und Materialauswahl
Die Wahl der richtigen Materialien ist entscheidend für die Performance und Langlebigkeit einer Messerleiste. Bei der ML-C 96-3-90 kommen ausschließlich Materialien zum Einsatz, die höchsten Ansprüchen genügen. Die Kontakte werden aus einer korrosionsbeständigen Legierung gefertigt, die oft mit einer dünnen Schicht aus Gold oder Nickel veredelt ist. Diese Oberflächenbehandlung minimiert den Übergangswiderstand, verbessert die Leitfähigkeit und schützt vor Oxidation, was für die Signalintegrität, insbesondere bei Hochfrequenzanwendungen, von größter Bedeutung ist. Das Isolationsmaterial ist ein technischer Thermoplast, der nicht nur für seine ausgezeichneten dielektrischen Eigenschaften bekannt ist, sondern auch eine hohe thermische Stabilität und Flammwidrigkeit nach UL94-V0 aufweist. Dies gewährleistet Sicherheit und Zuverlässigkeit auch in Umgebungen mit erhöhten Temperaturanforderungen oder bei potenziellen Brandrisiken.
Haltbarkeit und Zuverlässigkeit im Praxistest
Die ML-C 96-3-90 wurde entwickelt, um den Belastungen des professionellen Einsatzes standzuhalten. Die THTR-Montage bietet eine mechanisch robuste Verbindung, die gegenüber Vibrationen und Stoßbelastungen deutlich resistenter ist als reine SMD-Lösungen. Dies ist insbesondere in mobilen oder industriellen Umgebungen ein kritischer Faktor. Die präzise Fertigung der Kontakte und des Isolierkörpers stellt sicher, dass auch bei wiederholtem Stecken und Ziehen die elektrische Verbindung stabil bleibt und die mechanische Integrität erhalten bleibt. Die Spezifikationen bezüglich Nennstrom und Nennspannung sind so gewählt, dass sie eine breite Palette von Applikationen abdecken, wobei die tatsächliche Belastbarkeit stets auch von der Auslegung der Leiterplatte und den Umgebungsbedingungen abhängt.
FAQ – Häufig gestellte Fragen zu ML-C 96-3-90 – Messerleiste C – 96-pol, 3,0 mm, 90°, THTR
Was sind die Hauptanwendungsbereiche der ML-C 96-3-90 Messerleiste C?
Die ML-C 96-3-90 ist prädestiniert für den Einsatz in Bereichen, die eine hohe Kontaktdichte und zuverlässige Verbindungen erfordern. Dazu zählen insbesondere die industrielle Automatisierung, die Medizintechnik, die Telekommunikation, die Prüf- und Messtechnik sowie die allgemeine Elektronikentwicklung, wo kompakte Bauformen und hohe Signalintegrität gefordert sind.
Welche Vorteile bietet die 90°-Bauform gegenüber einer geraden Leiste?
Die 90°-Bauform ermöglicht eine platzsparende Integration auf der Leiterplatte, indem die Steckrichtung parallel zur Platinenoberfläche verläuft. Dies erleichtert das Design von Gehäusen und ermöglicht oft eine effizientere Verkabelung und Montage, insbesondere wenn der Platz begrenzt ist.
Ist die ML-C 96-3-90 für automatische Bestückungslinien geeignet?
Ja, die THTR-Montageart (Through-Hole Technology Reflow) der ML-C 96-3-90 ist prinzipiell für die maschinelle Bestückung und anschließendes Reflow-Löten ausgelegt. Die präzise gefertigten Pins lassen sich gut in die Bohrlöcher der Leiterplatte einführen, was eine hohe Ausbeute in automatisierten Produktionsprozessen ermöglicht.
Welche Art von Steckverbindern können mit dieser Messerleiste kombiniert werden?
Diese Messerleiste ist dazu gedacht, als Gegenstück für Buchsenleisten oder andere passende Stecker mit einem Rastermaß von 3,0 mm und der entsprechenden Polanzahl zu dienen. Es ist wichtig sicherzustellen, dass die mechanischen und elektrischen Spezifikationen des Gegenstücks mit der Messerleiste kompatibel sind.
Wie ist die elektrische Belastbarkeit der einzelnen Kontakte spezifiziert?
Der Nennstrom pro Kontakt liegt typischerweise bei bis zu 2 Ampere. Die tatsächliche zulässige Strombelastung hängt jedoch stark von Faktoren wie der Umgebungstemperatur, der Leiterbahnführung auf der Leiterplatte und der Häufigkeit der Steckzyklen ab. Es wird empfohlen, die Anwendung im Detail zu prüfen und gegebenenfalls zu dimensionieren.
Welche Materialien werden für die Kontakte verwendet und warum sind sie wichtig?
Die Kontakte werden aus einer robusten Legierung gefertigt, die oft mit Edelmetallen wie Gold oder Nickel beschichtet ist. Diese Beschichtung schützt vor Korrosion, verbessert die Leitfähigkeit und minimiert den Übergangswiderstand. Dies ist entscheidend für eine stabile Signalübertragung und eine lange Lebensdauer der Verbindung.
Wie wird die Zuverlässigkeit der ML-C 96-3-90 unter mechanischer Belastung gewährleistet?
Die THTR-Montageart sorgt für eine mechanisch stabile Verbindung, da die Pins durch die Leiterplatte gesteckt und verlötet werden. Dies verleiht der Verbindung eine hohe Beständigkeit gegen Vibrationen und Zugkräfte, was für den Einsatz in anspruchsvollen Umgebungen unerlässlich ist.
