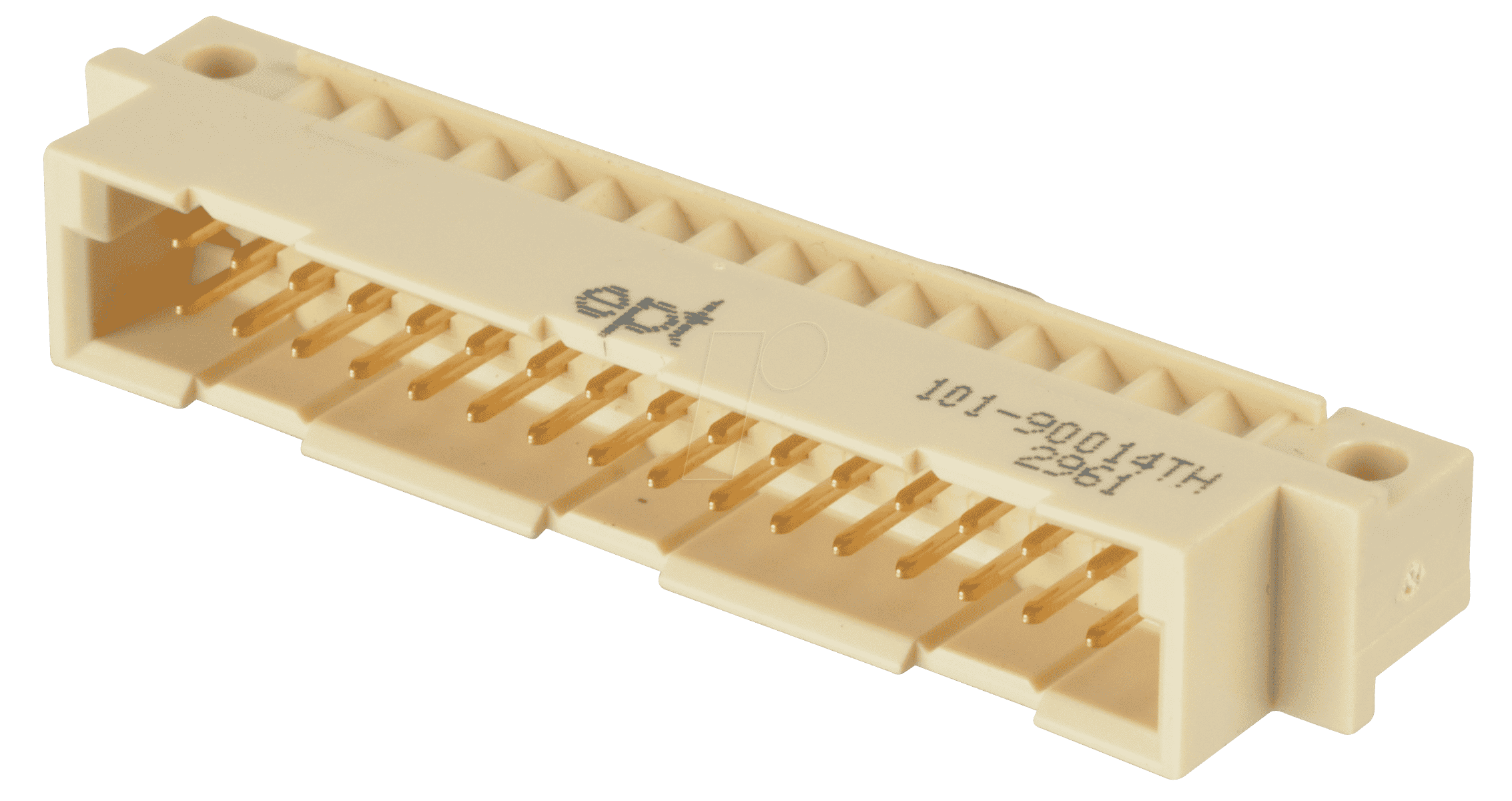

Maximale Anschlussdichte und Präzision für anspruchsvolle Schaltungen: ML-B2 32-3-90 Messerleiste
Für Ingenieure, Entwickler und Technikbegeisterte, die eine zuverlässige und platzsparende Lösung zur Verbindung von Leiterplatten oder Komponenten suchen, bietet die ML-B2 32-3-90 Messerleiste eine überlegene Performance. Diese 32-polige, im Rastermaß von 2,54 mm ausgeführte Winkel-Messerleiste mit THTR-Bestückung (Through-Hole Reflow) löst das Problem von unzureichenden Anschlussmöglichkeiten und komplexen Verdrahtungen, indem sie eine hohe Dichte an Verbindungen auf kleinstem Raum ermöglicht und gleichzeitig eine einfache und sichere Lötverbindung gewährleistet.
Überlegene Konstruktion für Verlässliche Verbindungen
Die ML-B2 32-3-90 unterscheidet sich von Standard-Messerleisten durch ihre präzise gefertigte Konstruktion und die optimierte Geometrie für THTR-Anwendungen. Dies resultiert in einer deutlich erhöhten mechanischen Stabilität und einer besseren thermischen Entkopplung der einzelnen Lötstellen nach der Bestückung. Im Vergleich zu einfachen Stiftleisten oder nicht abgewinkelten Varianten bietet die 90°-Ausführung eine verbesserte Leiterplattenlayout-Flexibilität und erleichtert die Kabelverlegung in dicht bestückten Gehäusen. Die Materialwahl und die Verarbeitungsqualität sichern eine lang anhaltende und störungsfreie Funktion.
Detaillierte Spezifikationen und Qualitätsmerkmale
Die ML-B2 32-3-90 Messerleiste repräsentiert eine Synthese aus funktionalem Design und robuster Fertigung. Ihre spezifischen Eigenschaften machen sie zur ersten Wahl für professionelle Anwendungen, bei denen Präzision und Zuverlässigkeit oberste Priorität haben. Das Rastermaß von 2,54 mm ist ein Industriestandard, der eine breite Kompatibilität mit vielen Steckverbindern und Sockeln sicherstellt.
Innovative Anwendungsmöglichkeiten und Integration
Die 90°-Winkelgeometrie der ML-B2 32-3-90 ermöglicht eine effiziente Nutzung des verfügbaren Bauraums auf Leiterplatten. Dies ist besonders vorteilhaft in kompakten Elektronikgeräten wie eingebetteten Systemen, Messinstrumenten oder Kommunikationsmodulen. Die THTR-Bestückung (Through-Hole Reflow) kombiniert die mechanische Festigkeit von Durchsteckmontage (Through-Hole Technology) mit den Vorteilen des Reflow-Lötens, was eine automatisierte und effiziente Fertigung ermöglicht.
- Platzsparende Lösung: Die 32 Pins auf kleinstem Raum maximieren die Anschlussmöglichkeiten auf der Leiterplatte.
- Flexible Layout-Optionen: Die 90°-Winkelung erlaubt eine optimierte Anordnung von Komponenten und Kabeln.
- Robuste mechanische Stabilität: Durch die Durchsteckmontage wird eine hohe Belastbarkeit der Verbindung gewährleistet.
- Optimierte Lötbarkeit: Die THTR-Bauweise ist für den Einsatz in modernen Reflow-Lötprozessen ausgelegt und sichert konsistente Lötverbindungen.
- Hohe elektrische Leitfähigkeit: Hochwertige Materialien sorgen für geringe Übergangswiderstände und stabile Signalübertragung.
- Breite Kompatibilität: Das 2,54 mm Rastermaß ist universell einsetzbar und kompatibel mit einer Vielzahl von Gegenstücken.
Technische Daten im Überblick
Die nachfolgende Tabelle fasst die wesentlichen technischen Merkmale der ML-B2 32-3-90 Messerleiste zusammen und beleuchtet ihre herausragenden Eigenschaften für anspruchsvolle Anwendungen.
| Eigenschaft | Detail |
|---|---|
| Produktbezeichnung | ML-B2 32-3-90 |
| Typ | Messerleiste B/2 |
| Polzahl | 32 |
| Rastermaß | 2,54 mm |
| Montageart | THTR (Through-Hole Reflow) |
| Gehäusegeometrie | 90° Winkel (Abgewinkelt) |
| Gehäusematerial | Hochtemperatur-Kunststoff (PPA/LCP-Äquivalent), entwickelt für hohe Löttemperaturen und mechanische Beständigkeit. Farbe: Schwarz oder Natur (je nach Charge, aber immer für Lötprozesse optimiert). |
| Kontaktmaterial | Phosphorbronze oder Messinglegierung, mit hochwertiger Vergoldung (typischerweise 1-3 µm Hartgold über Nickel) für exzellente Leitfähigkeit und Korrosionsbeständigkeit. |
| Anzahl der Reihen | 1 |
| Nennstrom | Ca. 1 A (abhängig von der Leiterplattendicke und den Umgebungsbedingungen). Geringe Erwärmung auch bei Nennstrom durch optimierte Kontaktierung. |
| Betriebstemperatur | -40°C bis +105°C (gemäß Materialspezifikation des Gehäuses und der Kontakte). |
| Isolationswiderstand | Typischerweise > 1000 MΩ bei 500 V DC. |
| Durchgangswiderstand | Typischerweise < 20 mΩ nach dem Lötvorgang. |
| Anwendungsbereiche | Elektronikfertigung, Prototypenentwicklung, industrielle Automatisierung, Mess- und Regeltechnik, Telekommunikation, Embedded Systems. |
Häufig gestellte Fragen zu ML-B2 32-3-90 – Messerleiste B/2 – 32-pol, 2,54 mm, 90°, THTR
Was bedeutet THTR bei dieser Messerleiste?
THTR steht für Through-Hole Reflow. Dies bezeichnet eine Montageart, bei der die Anschlusspins durch Bohrungen in der Leiterplatte gesteckt werden (Through-Hole Technology), die Lötverbindung aber mittels des Reflow-Lötverfahrens erfolgt. Dies kombiniert die mechanische Stabilität von Durchsteckmontage mit der Effizienz und Automatisierbarkeit des Reflow-Lötens.
Ist die ML-B2 32-3-90 mit Standard-Buchsenleisten kompatibel?
Ja, aufgrund des standardisierten Rastermaßes von 2,54 mm ist diese Messerleiste mit den meisten gängigen 2,54 mm Buchsenleisten (gerade und abgewinkelt) kompatibel, sofern diese ebenfalls für eine Stiftbreite von 0,64 mm oder 0,76 mm ausgelegt sind.
Welche Vorteile bietet die 90°-Winkelgeometrie?
Die 90°-Winkelung ermöglicht eine platzsparende horizontale Anordnung von Kabeln oder anderen Verbindungskomponenten entlang der Leiterplatte, anstatt senkrecht dazu. Dies ist essenziell für das Design kompakter Geräte und erleichtert die Kabelorganisation im Gehäuse.
Welche Löttemperaturen verträgt das Material?
Das Gehäusematerial ist speziell für Reflow-Lötprozesse ausgelegt und kann typischerweise Temperaturen von bis zu 260°C für die Dauer des Lötzyklus standhalten. Dies stellt sicher, dass das Gehäuse während des automatisierten Bestückungsprozesses formstabil bleibt.
Wie wird die mechanische Stabilität der Verbindung gewährleistet?
Die Pins sind für die Durchsteckmontage (Through-Hole) konzipiert. Nach dem Löten bilden die Pins und die Lötstellen eine stabile mechanische Verbindung mit der Leiterplatte, die deutlich belastbarer ist als reine Oberflächenmontage (SMD) Verbindungen.
Kann die Messerleiste für analoge und digitale Signale verwendet werden?
Ja, die ML-B2 32-3-90 ist für die Übertragung sowohl analoger als auch digitaler Signale geeignet. Die hochqualitative Vergoldung der Kontakte minimiert Übergangswiderstände und sorgt für eine saubere Signalintegrität über einen breiten Frequenzbereich.
Welche Umgebungsbedingungen sind für den Einsatz der ML-B2 32-3-90 geeignet?
Die Messerleiste ist für einen Temperaturbereich von -40°C bis +105°C ausgelegt und bietet dank der hochwertigen Materialien eine gute Beständigkeit gegenüber Umwelteinflüssen, die in typischen Industrie- und Elektronikanwendungen auftreten.
