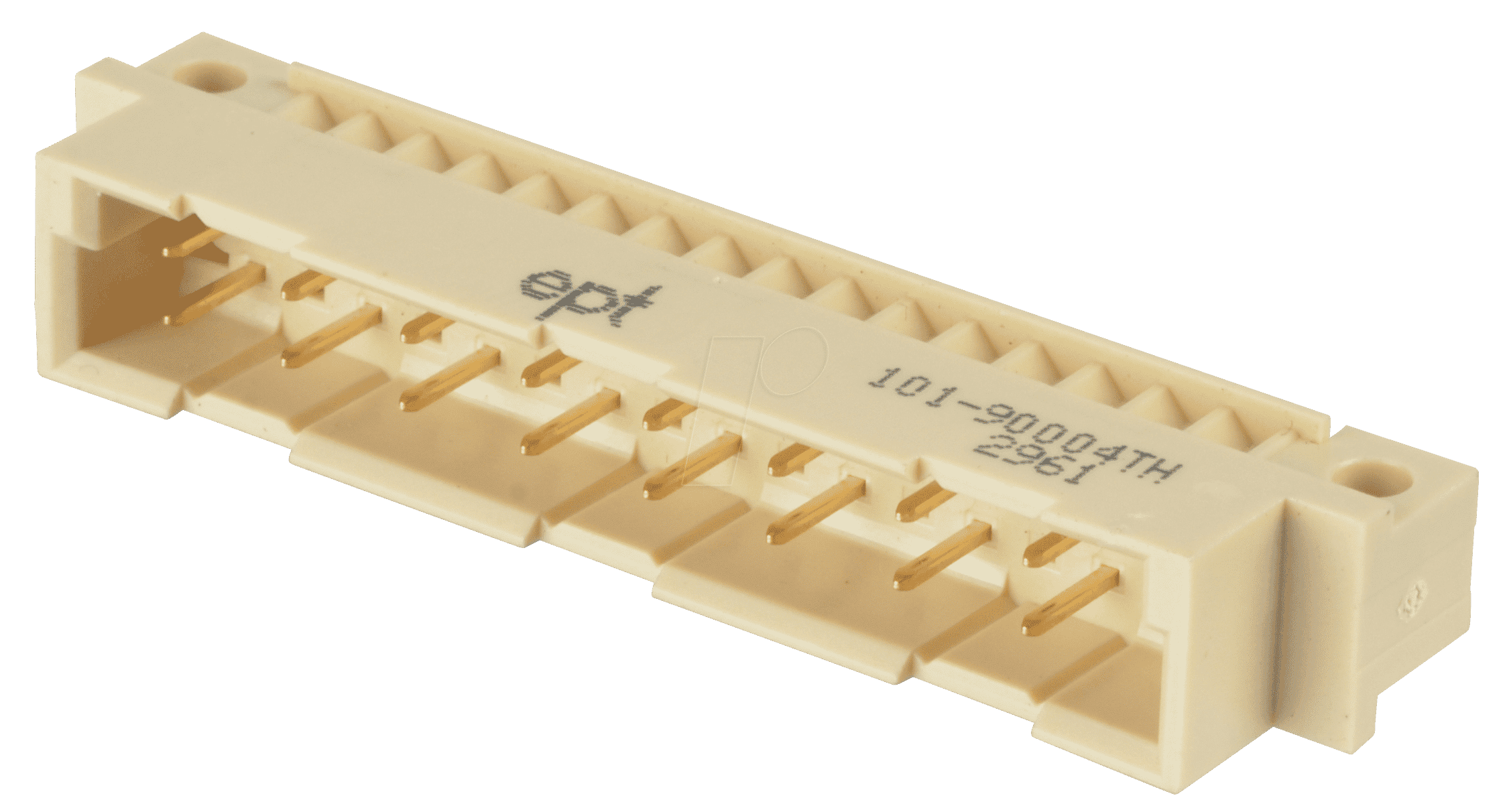

ML-B2 16-3-90 – Die Präzisions-Messerleiste für anspruchsvolle Verbindungen
Sie suchen nach einer zuverlässigen und leistungsfähigen Lösung für die elektrische Verbindung Ihrer Komponenten, die eine hohe Kontaktdichte und eine präzise Ausrichtung erfordert? Die ML-B2 16-3-90 Messerleiste B/2, mit ihren 16 Polen, einem Rastermaß von 3,0 mm und einem Winkel von 90 Grad, ist speziell für Entwickler, Ingenieure und technisch versierte Bastler konzipiert, die höchste Ansprüche an die Stabilität und Funktionalität ihrer Schaltungen stellen. Diese THTR-Messerleiste löst das Problem der sicheren und dauerhaften elektrischen Übertragung in beengten Platzverhältnissen und komplexen Leiterplattenlayouts, indem sie eine robuste und klar definierte Schnittstelle bietet, die über herkömmliche Steckverbindungen hinausgeht.
Optimale Leistung und Zuverlässigkeit: Warum die ML-B2 16-3-90 die bessere Wahl ist
Im Vergleich zu Standard-Messerleisten oder weniger spezialisierten Steckverbindungen zeichnet sich die ML-B2 16-3-90 durch ihre präzise gefertigten Kontakte, das optimierte Rastermaß und die stoßfeste 90-Grad-Ausrichtung aus. Diese Merkmale minimieren Signalverluste, verbessern die mechanische Stabilität und erleichtern die Montage auf Leiterplatten, selbst unter schwierigen Bedingungen. Die Verwendung hochwertiger Materialien und die durchdachte Konstruktion garantieren eine langlebige und störungsfreie Funktion, die für kritische Anwendungen unerlässlich ist.
Vorteile der ML-B2 16-3-90 Messerleiste B/2
- Hohe Kontaktdichte: Mit 16 Polen auf engstem Raum ermöglicht die Messerleiste die Realisierung komplexer Schaltungen und hoher Funktionalität auf minimaler Fläche.
- Präzises Rastermaß: Das 3,0 mm Rastermaß gewährleistet eine exakte Positionierung und Kompatibilität mit einer Vielzahl von Gegenstücken und Bestückungsarten.
- Stabile 90-Grad-Ausrichtung: Die THTR-Bauform mit einem 90-Grad-Winkel optimiert die Platzierung auf der Leiterplatte und vereinfacht die mechanische Integration in das Gesamtsystem.
- Robuste Konstruktion: Hochwertige Materialien und Fertigungspräzision sorgen für mechanische Festigkeit und Langlebigkeit, auch bei häufigem Stecken und Trennen.
- Zuverlässige elektrische Verbindung: Die präzise gefertigten Kontakte garantieren einen stabilen elektrischen Durchgang mit minimalem Übergangswiderstand.
- Einfache Lötverbindung: Die THTR-Technologie (Through-Hole Reflow) ermöglicht eine robuste und zuverlässige Lötverbindung für dauerhafte Anwendungen.
- Vielseitige Einsatzmöglichkeiten: Ideal für Prototypenentwicklung, industrielle Automatisierung, Messtechnik und anspruchsvolle Elektronikprojekte.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | ML-B2 16-3-90 |
| Typ | Messerleiste |
| Bauform | B/2 |
| Polanzahl | 16-polig |
| Rastermaß | 3,0 mm |
| Anschlusswinkel | 90° |
| Montageart | THTR (Through-Hole Reflow) |
| Kontaktmaterial | Hochwertige Kupferlegierung mit Oberflächenveredelung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Isolationsmaterial | Thermoplastischer Kunststoff mit hoher Temperaturbeständigkeit und hervorragenden dielektrischen Eigenschaften |
| Einsatztemperatur | Optimiert für einen breiten Temperaturbereich, typischerweise von -40°C bis +105°C (abhängig vom spezifischen Isolationsmaterial) |
| Nennstrom | Ausgelegt für den Anschlussstrom typischer Mess- und Steuersignale, spezifische Belastbarkeit im Datenblatt ersichtlich |
| Nennspannung | Geeignet für die meisten Niederspannungsanwendungen im Elektronikbereich, spezifische Werte im Datenblatt definiert |
Materialien und Konstruktion für Höchstleistung
Die ML-B2 16-3-90 Messerleiste B/2 setzt auf eine Materialkombination, die für Langlebigkeit und zuverlässige elektrische Leistung optimiert ist. Das Basismaterial für die Kontakte ist eine sorgfältig ausgewählte Kupferlegierung, die eine exzellente Leitfähigkeit und geringe Übergangswiderstände gewährleistet. Diese wird durch eine hochwertige Oberflächenveredelung geschützt, die Korrosion verhindert und eine gleichbleibend hohe Kontaktqualität über die gesamte Lebensdauer sicherstellt. Das Gehäusematerial besteht aus einem robusten thermoplastischen Kunststoff, der nicht nur mechanische Stabilität bietet, sondern auch eine hohe Temperaturbeständigkeit aufweist. Dies ist besonders wichtig für Anwendungen, bei denen Wärmeentwicklung auftritt oder die Komponente in Umgebungen mit wechselnden Temperaturen eingesetzt wird. Die 90-Grad-Ausrichtung der THTR-Anschlüsse ist präzise gefertigt, um eine einfache und sichere Durchsteckmontage auf der Leiterplatte zu ermöglichen und eine stabile mechanische Verbindung nach dem Löten zu gewährleisten.
Präzision im Rastermaß und Polanzahl
Das Rastermaß von 3,0 mm ist ein entscheidender Faktor für die präzise Platzierung von Komponenten auf Leiterplatten. Dieses Maß ist in der Elektronikentwicklung weit verbreitet und ermöglicht eine hohe Kontaktdichte, ohne die Montage und Lötbarkeit zu erschweren. In Kombination mit der 16-poligen Konfiguration bietet die ML-B2 16-3-90 Messerleiste eine signifikante Anzahl von Anschlusspunkten auf einer relativ kleinen Fläche. Dies ist besonders vorteilhaft für kompakte Designs, bei denen jeder Millimeter zählt. Die genaue Einhaltung dieses Standards garantiert auch eine nahtlose Kompatibilität mit einer breiten Palette von Gegensteckern und Substraten, die ebenfalls dieses Rastermaß aufweisen.
Anwendungsbereiche: Wo die ML-B2 16-3-90 glänzt
Die ML-B2 16-3-90 Messerleiste B/2 ist aufgrund ihrer technischen Eigenschaften für eine Vielzahl von anspruchsvollen Einsatzgebieten prädestiniert. In der industriellen Automatisierung und Steuerungstechnik dient sie als zuverlässige Schnittstelle zur Anbindung von Sensoren, Aktoren und Steuergeräten. Ihre Robustheit und die stabile Verbindung sind hierbei von entscheidender Bedeutung. Im Bereich der Messtechnik und Prüftechnik ermöglicht die präzise Pinbelegung die einfache und fehlerfreie Verbindung von Messgeräten und Prüflingen, was genaue und reproduzierbare Messergebnisse sicherstellt. Für Entwicklungsingenieure und im Prototypenbau ist die Messerleiste ein unverzichtbares Werkzeug, um flexible und gut zugängliche Anschlusspunkte für Tests und Debugging zu schaffen. Auch in der Medizintechnik, wo Zuverlässigkeit und Signalintegrität oberste Priorität haben, findet diese Messerleiste Anwendung. Ihre THTR-Montageart macht sie zudem ideal für Anwendungen, die eine permanente und belastbare Verbindung erfordern, wie sie beispielsweise in der Automobil- oder Luftfahrtindustrie üblich ist.
FAQ – Häufig gestellte Fragen zu ML-B2 16-3-90 – Messerleiste B/2 – 16-pol, 3,0 mm, 90°, THTR
Welche Art von Gegenstecker ist mit der ML-B2 16-3-90 kompatibel?
Die ML-B2 16-3-90 Messerleiste ist mit Buchsenleisten (Damen-Steckverbindern) kompatibel, die ein 3,0 mm Rastermaß und eine passende Polanzahl aufweisen. Idealerweise verwenden Sie Buchsenleisten, die ebenfalls für THTR-Montage ausgelegt sind und über entsprechende Messer-Kontakte oder Hohlstecker verfügen, um eine optimale Verbindung zu gewährleisten.
Ist diese Messerleiste für den Einsatz in rauen Umgebungen geeignet?
Die ML-B2 16-3-90 Messerleiste ist aus hochwertigen Materialien gefertigt und für eine stabile elektrische und mechanische Leistung ausgelegt. Das robuste Isolationsmaterial und die korrosionsbeständigen Kontakte bieten eine gute Grundlage für den Einsatz in vielen industriellen Umgebungen. Für extrem aggressive Umgebungsbedingungen (z.B. hohe Feuchtigkeit, aggressive Chemikalien) empfehlen wir jedoch stets die Prüfung der spezifischen Eignung und gegebenenfalls zusätzliche Schutzmaßnahmen.
Wie wird die ML-B2 16-3-90 auf der Leiterplatte montiert?
Die Montage erfolgt durch die THTR-Technologie (Through-Hole Reflow). Das bedeutet, die Stifte der Messerleiste werden durch die vorgebohrten Löcher auf der Leiterplatte gesteckt und anschließend durch den Reflow-Lötprozess fest mit der Leiterbahn verbunden. Dies gewährleistet eine sehr robuste und dauerhafte Verbindung.
Was bedeutet die Angabe „90°“ bei dieser Messerleiste?
Die Angabe „90°“ bezieht sich auf den Winkel der Anschlusspins bzw. der gesamten Leiste zur Montageebene der Leiterplatte. Dies bedeutet, dass die Messerleiste rechtwinklig zur Leiterplatte steht, was eine platzsparende und oft bevorzugte Montage auf der Platine ermöglicht, insbesondere wenn weitere Bauteile auf der gleichen Seite bestückt werden.
Welche Vorteile bietet das Rastermaß von 3,0 mm?
Das Rastermaß von 3,0 mm ist ein gängiger Standard in der Elektronikentwicklung. Es ermöglicht eine hohe Dichte an Kontakten auf begrenztem Raum und bietet gleichzeitig genügend Abstand für eine zuverlässige Lötung und eine gute Isolation zwischen den einzelnen Polen. Dies erleichtert die Leiterplattenentwicklung und die Bestückung.
Ist die ML-B2 16-3-90 für den Einsatz in Hochfrequenzanwendungen geeignet?
Für allgemeine Signalübertragungen und die meisten Steuerungsanwendungen ist die ML-B2 16-3-90 gut geeignet. Für sehr kritische Hochfrequenzanwendungen, bei denen Signalintegrität auf höchstem Niveau gefragt ist und spezielle Impedanzanforderungen bestehen, sollten immer detaillierte Spezifikationen und gegebenenfalls spezielle HF-Steckverbinder geprüft werden.
Wo finde ich detaillierte technische Zeichnungen und Datenblätter?
Detaillierte technische Zeichnungen, exakte Abmessungen und umfassende elektrische sowie mechanische Spezifikationen finden Sie im zugehörigen Datenblatt, das auf der Produktseite zum Download bereitsteht. Dort sind auch alle relevanten Normen und Prüfberichte aufgeführt.
