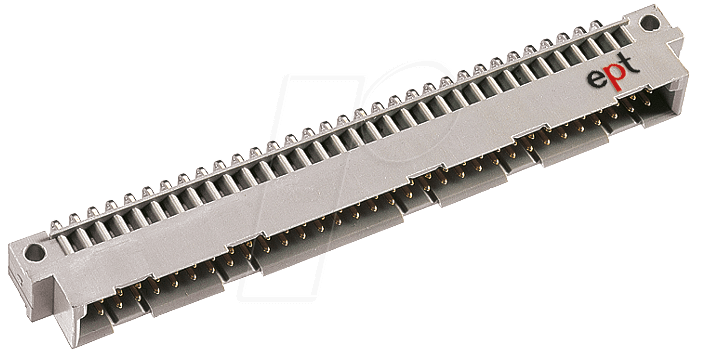

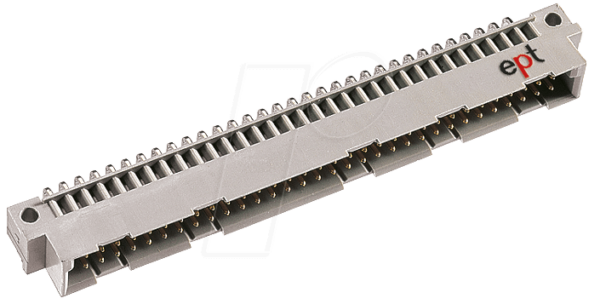

ML-B 64-3-90 – Messerleiste B – 64-pol, 3 mm, 90°, THTR

Maximale Anschlussdichte und präzise Signalübertragung: Die ML-B 64-3-90 Messerleiste B

Für Entwickler, Ingenieure und Prototypenbauer, die höchste Ansprüche an die Konnektivität und Signalintegrität ihrer Schaltungen stellen, bietet die ML-B 64-3-90 Messerleiste B eine herausragende Lösung. Diese 64-polige Leiste im 3 mm Raster mit einer 90° THTR-Bestückung ermöglicht eine platzsparende und zuverlässige Verbindung auf Leiterplatten, wo Effizienz und Robustheit oberste Priorität haben. Sie ist die ideale Wahl für anspruchsvolle Anwendungen im Bereich Embedded Systems, Messtechnik und industrieller Automatisierung.

Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen

Die ML-B 64-3-90 Messerleiste B zeichnet sich durch ihre außergewöhnliche Präzision und Zuverlässigkeit aus, die weit über die Standards herkömmlicher Steckverbinder hinausgeht. Die sorgfältige Verarbeitung und die hochwertigen Materialien gewährleisten eine stabile und sichere Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen. Das 3 mm Raster ermöglicht eine hohe Kontaktdichte auf engstem Raum, was besonders bei der Miniaturisierung von Elektroniksystemen von entscheidender Bedeutung ist. Die 90° THTR-Bestückung (Through-Hole-Right-Angle) erlaubt eine flexible Platzierung auf der Leiterplatte und erleichtert das Routing von Signalen.

Umfassende Vorteile der ML-B 64-3-90 Messerleiste B

• Hohe Kontaktdichte: Mit 64 Polen auf kleinstem Raum maximiert die Leiste die Anschlussmöglichkeiten auf Ihrer Leiterplatte und ist somit ideal für komplexe Schaltungsdesigns.
• Präzises 3 mm Raster: Dieses etablierte Rastermaß gewährleistet Kompatibilität mit einer Vielzahl von Gegenstücken und ermöglicht eine feingranulare Bestückung.
• Robuste THTR-Bauform (90°): Die Through-Hole-Right-Angle-Bauform sorgt für eine stabile mechanische Befestigung auf der Leiterplatte und eine effiziente Signalführung im rechten Winkel, was das Layout vereinfacht.
• Hervorragende Signalintegrität: Die hochwertigen Kontakte und die solide Konstruktion minimieren Signalverluste und Übersprechen, was für kritische Anwendungen unerlässlich ist.
• Langlebigkeit und Widerstandsfähigkeit: Gefertigt aus hochwertigen Materialien, ist die Messerleiste gegen mechanische Belastungen und Umwelteinflüsse geschützt, was eine lange Lebensdauer garantiert.
• Vielseitige Einsatzmöglichkeiten: Von Prototypenbau über Embedded Systems bis hin zu spezialisierten Mess- und Regelungstechnik-Systemen – die Leiste bietet eine flexible Konnektivitätslösung.
• Einfache Montage: Die THTR-Bauform ermöglicht eine einfache und sichere Lötverbindung auf der Leiterplatte, was den Montageprozess beschleunigt.

Detaillierte Produkteigenschaften

Merkmal	Spezifikation/Beschreibung
Produktbezeichnung	ML-B 64-3-90 – Messerleiste B
Anzahl der Pole	64
Rastermaß	3 mm
Bauform	90° THTR (Through-Hole-Right-Angle)
Kontaktmaterial	Hochleitfähige Kupferlegierung, typischerweise verzinnt oder mit Edelmetallauflage (z.B. Gold), für exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit. Die genaue Legierung und Beschichtung optimiert den Kontaktwiderstand und die Langzeitstabilität.
Isolationsmaterial	Hochwertiger Thermoplast (z.B. PBT, PA) mit hoher Temperaturbeständigkeit und Dielektrizitätskonstante. Dieses Material gewährleistet elektrische Isolation zwischen den Kontakten und mechanische Stabilität des Gehäuses, auch bei erhöhten Temperaturen.
Betriebstemperaturbereich	Typischerweise von -40°C bis +125°C. Dieser weite Bereich ermöglicht den zuverlässigen Einsatz in verschiedensten industriellen und Umgebungsbedingungen, von kalten Lagerhäusern bis zu warmen Fertigungsumgebungen.
Maximale Strombelastbarkeit pro Kontakt	Abhängig von der spezifischen Ausführung und dem Leiterplattendach, aber üblicherweise im Bereich von 1A bis 3A spezifiziert. Diese Leistung ist ausreichend für die meisten Signalführungen und geringe Leistungsübertragungen in vielen Schaltungsdesigns.
Spannungsfestigkeit	Konstruktiv bedingt, aber typischerweise über 500V AC/DC. Dies gewährleistet eine sichere Trennung der Signale und schützt vor unerwünschten Überschlägen zwischen benachbarten Kontakten.
Anschlussverfahren	Lötbar (THT – Through-Hole Technology). Die Pins sind für das Durchstecken durch Bohrungen auf der Leiterplatte konzipiert und werden anschließend von der Lötseite verbunden.
Mechanische Lebensdauer	In der Regel spezifiziert in Zyklen (Einsteck- und Aussteckvorgänge). Erwartungsgemäß sehr hoch, oft im Bereich von mehreren hundert bis tausend Zyklen bei bestimmungsgemäßem Gebrauch, was die Langlebigkeit in wiederkehrenden Verbindungsanwendungen unterstreicht.

Technische Tiefe und Anwendungsgebiete

Die ML-B 64-3-90 Messerleiste B ist präzise konstruiert, um den Anforderungen moderner Elektronikentwicklung gerecht zu werden. Das verwendete Kontaktmaterial, typischerweise eine hochleitfähige Kupferlegierung, ist für optimale elektrische Leistung optimiert. Die Wahl zwischen einer einfachen Verzinnung und einer aufwendigeren Edelmetallauflage wie Gold hängt von der spezifischen Anwendung und den damit verbundenen Anforderungen an Korrosionsbeständigkeit und Kontaktsicherheit ab. Goldbeschichtungen bieten hierbei höchste Zuverlässigkeit für häufige Steckzyklen oder in aggressiven Umgebungen.

Das Isolationsmaterial, meist ein robuster Thermoplast wie Polybutylenterephthalat (PBT) oder Polyamid (PA), gewährleistet nicht nur die notwendige elektrische Trennung der einzelnen Kontakte, sondern bietet auch eine bemerkenswerte thermische Stabilität. Dies erlaubt den Betrieb der Messerleiste über einen weiten Temperaturbereich, von eisigen Tiefen bis hin zu erhitzten Schaltschränken, ohne Kompromisse bei der Leistung einzugehen. Die 90° THTR-Bauform ist ein entscheidender Faktor für das Leiterplattendesign. Sie ermöglicht es, Verbindungen parallel zur Leiterplattenoberfläche zu führen, was das Routing von komplexen Signalführungen erheblich erleichtert und die Höhe der montierten Komponenten minimiert. Dies ist besonders wertvoll in flachen Gehäusen oder bei der Implementierung von mehreren Steckverbindern auf engstem Raum.

Die hohe Anzahl von 64 Polen auf einem 3 mm Raster ist ein klares Indiz für die Auslegung auf maximale Anschlussdichte. Dies ist essentiell in Bereichen wie der Datenerfassung, der Steuerung von mehrkanaligen Systemen oder bei der Anbindung umfangreicher Sensorik. Die typische Strombelastbarkeit pro Kontakt, oft im Bereich von 1A bis 3A, ist ausreichend für die Übertragung von digitalen und analogen Signalen sowie für die Stromversorgung kleinerer Komponenten. Die robuste Konstruktion der THTR-Bauweise gewährleistet zudem eine starke mechanische Verankerung auf der Leiterplatte, was Vibrationen und mechanischen Belastungen standhält und somit die Langzeitstabilität der Verbindung sicherstellt. Die Lötverbindungen, die durch die THT-Technologie entstehen, bieten eine dauerhafte und zuverlässige elektrische Verbindung, die für industrielle Umgebungen unerlässlich ist.

FAQ – Häufig gestellte Fragen zu ML-B 64-3-90 – Messerleiste B – 64-pol, 3 mm, 90°, THTR

Was ist der Hauptvorteil des 3 mm Rasters bei dieser Messerleiste?

Das 3 mm Raster ermöglicht eine sehr hohe Kontaktdichte auf kleinem Raum. Dies ist entscheidend, wenn viele Anschlüsse auf einer begrenzten Leiterplattenfläche untergebracht werden müssen, wie es bei komplexen Embedded Systems oder Miniaturisierungsprojekten oft der Fall ist.

In welchen Anwendungen ist die 90° THTR-Bauform besonders vorteilhaft?

Die 90° THTR-Bauform ist ideal, wenn die Signale parallel zur Leiterplattenoberfläche geführt werden sollen. Dies erleichtert das Routing von Signalführungen, spart Bauraumhöhe und ermöglicht eine übersichtlichere Anordnung von Komponenten auf der Platine, besonders in flachen Gehäusen.

Wie wird die Signalintegrität bei dieser Messerleiste gewährleistet?

Die Signalintegrität wird durch die Verwendung hochwertiger Kontaktmaterialien mit geringem Übergangswiderstand, eine präzise Fertigung, die Minimierung von Abstandstoleranzen zwischen den Kontakten und die solide mechanische Verankerung gewährleistet. Dies reduziert Signalverluste, Übersprechen und Rauschen.

Ist diese Messerleiste für den Einsatz unter rauen Umgebungsbedingungen geeignet?

Ja, die Messerleiste ist für den Einsatz in einem weiten Temperaturbereich ausgelegt und besteht aus robusten Materialien, die eine hohe Beständigkeit gegenüber mechanischen Belastungen und Umwelteinflüssen aufweisen. Die genauen Spezifikationen entnehmen Sie bitte der Tabelle.

Welche Art von Gegenstecker wird typischerweise mit dieser Messerleiste verwendet?

Diese Messerleiste ist in der Regel für die Verwendung mit passenden Gegenleisten oder Buchsen im 3 mm Raster konzipiert. Die 64 Pole deuten auf eine Anwendung hin, bei der viele Signale sicher und geordnet übertragen werden müssen.

Wie wird die ML-B 64-3-90 auf der Leiterplatte befestigt?

Die Befestigung erfolgt durch Lötverbindungen. Die Pins der Messerleiste werden durch vorgesehene Bohrungen auf der Leiterplatte gesteckt (Through-Hole Technology) und anschließend von der Lötseite verlötet, was eine sehr robuste und dauerhafte Verbindung schafft.

Bietet die Messerleiste auch Möglichkeiten zur Stromversorgung?

Ja, die Kontakte sind für die Übertragung von sowohl Signalen als auch für geringe bis mittlere Stromstärken ausgelegt. Die genaue maximale Strombelastbarkeit pro Kontakt ist in den technischen Spezifikationen aufgeführt und hängt von der Ausführung ab.

Marke	ept
