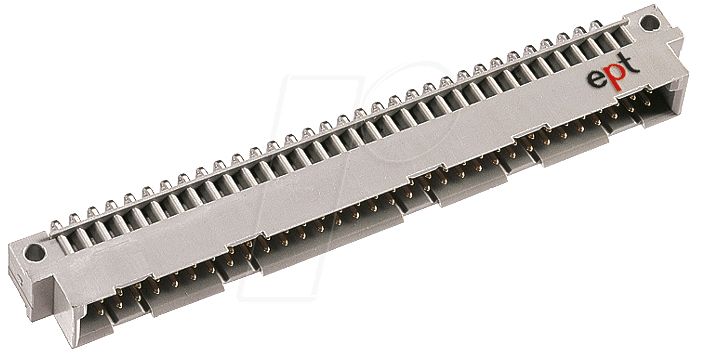

Maximale Konnektivität und Präzision für Ihre Elektronikprojekte: Die ML-B 32-3-90 Messerleiste
Wenn Sie eine zuverlässige und präzise Verbindungslösung für Ihre elektronischen Schaltungen und Platinen benötigen, ist die ML-B 32-3-90 Messerleiste die ideale Wahl. Sie wurde speziell für anspruchsvolle Anwendungen entwickelt, bei denen Signalintegrität und eine stabile mechanische Verbindung von höchster Bedeutung sind. Diese 32-polige Messerleiste mit einem Pinabstand von 3 mm und einem 90°-Winkel ist perfekt für Entwickler, Ingenieure und Hobbyisten, die Wert auf Qualität und Langlebigkeit legen.
Hervorragende Leistung und Zuverlässigkeit für Professionelle Anwendungen
Die ML-B 32-3-90 Messerleiste übertrifft Standardlösungen durch ihre durchdachte Konstruktion und die Verwendung hochwertiger Materialien. Im Gegensatz zu einfacheren Steckverbindern bietet sie eine gesteigerte mechanische Stabilität, minimierte Kontaktwiderstände und eine verbesserte Beständigkeit gegenüber Umwelteinflüssen. Dies gewährleistet eine sichere und störungsfreie Datenübertragung und Stromversorgung, selbst unter anspruchsvollen Bedingungen. Die 90°-Ausrichtung erleichtert zudem die platzsparende und übersichtliche Verdrahtung auf Ihrer Leiterplatte.
Umfassende Produktmerkmale und Vorteile
- Hohe Pin-Anzahl: Mit 32 Polen bietet diese Messerleiste eine hohe Dichte an Anschlussmöglichkeiten, ideal für komplexere Schaltungen und Module.
- Präziser Pinabstand: Der 3 mm Pinabstand ermöglicht eine kompakte Bauweise und ist kompatibel mit einer Vielzahl von Steckertypen und Gehäusen.
- 90°-Winkel: Die rechtwinklige Ausführung optimiert die Raumnutzung auf der Leiterplatte und vereinfacht die Verkabelung in beengten Gehäusen.
- THTR-Technologie: Die Through-Hole-Through-Hole-Reflow (THTR) Montage gewährleistet eine robuste und dauerhafte mechanische Befestigung der Lötstellen auf der Platine.
- Hervorragende elektrische Eigenschaften: Entwickelt für geringe Übergangswiderstände und hohe Signalintegrität, minimiert sie Signalverluste und Rauschen.
- Robuste Konstruktion: Gefertigt aus widerstandsfähigen Materialien, trotzt die Leiste mechanischer Beanspruchung und Umwelteinflüssen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von industriellen Steuerungen bis hin zu Messtechnik und Prototypenentwicklung.
- Optimale Handhabung: Die klare Struktur und eindeutige Pin-Belegung erleichtern den Anschluss und die Fehlersuche.
Detaillierte Spezifikationen der ML-B 32-3-90 Messerleiste
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | Messerleiste B |
| Modellnummer | ML-B 32-3-90 |
| Anzahl der Pole | 32 |
| Pinabstand | 3 mm |
| Gehäusewinkel | 90° |
| Montageart | THTR (Through-Hole-Through-Hole-Reflow) |
| Material der Kontakte | Hochwertige Kupferlegierung, verzinnt für optimale Lötbarkeit und Korrosionsbeständigkeit. |
| Isolationsmaterial | Hochtemperaturbeständiger und flammhemmender Kunststoff (z.B. PBT), der elektrische Isolation und mechanische Festigkeit gewährleistet. |
| Elektrische Nennwerte | Geeignet für typische Anwendungströme und Spannungen im Niedervolt- und Mittelspannungsbereich der Elektronik. Genaue Werte entnehmen Sie bitte dem technischen Datenblatt. |
| Betriebstemperaturbereich | Breiter Betriebstemperaturbereich, ausgelegt für zuverlässige Funktion unter verschiedenen klimatischen Bedingungen. Typischerweise von -40°C bis +85°C, Details im Datenblatt. |
| Mechanische Lebensdauer | Hohe mechanische Lebensdauer durch robuste Steckverbindungen, ausgelegt für tausende von Steckzyklen bei korrekter Handhabung. |
| Farbe des Gehäuses | Standardmäßig oft Schwarz oder Dunkelgrau, zur besseren Erkennbarkeit und Ästhetik. |
| Einsatzgebiete | Prototypenentwicklung, industrielle Automatisierung, Mess- und Regeltechnik, Audio-/Videogeräte, Kommunikationssysteme. |
Präzision und Langlebigkeit: Das Herzstück Ihrer Elektronik
Die ML-B 32-3-90 Messerleiste repräsentiert ein Kernstück für die zuverlässige Signalübertragung und Stromversorgung in einer Vielzahl von elektronischen Systemen. Die Wahl der richtigen Verbindungskomponenten ist entscheidend für die Gesamtperformance und Langlebigkeit eines Produkts. Bei dieser Messerleiste liegt der Fokus auf technischer Exzellenz, die sich in mehreren Schlüsselbereichen widerspiegelt. Die 32 Pole bieten eine hohe Anschlussdichte, was besonders in modernen, miniaturisierten Geräten von Vorteil ist, wo Platz eine kritische Ressource darstellt. Der präzise 3 mm Pinabstand ist ein Industriestandard, der eine breite Kompatibilität mit einer Vielzahl von Gegensteckern und Gehäusen sicherstellt. Dies vereinfacht die Integration in bestehende oder neu entwickelte Designs erheblich.
Die 90°-Ausrichtung der Kontakte ist ein weiterer entscheidender Designaspekt. Sie ermöglicht eine effiziente Nutzung des begrenzten Raums auf Leiterplatten und erleichtert die Verlegung von Kabeln, insbesondere in vertikalen oder flachen Gehäusen. Dies trägt zu einem aufgeräumteren Schaltplan bei und minimiert potenzielle mechanische Belastungen auf die Verbindungen.
Die THTR-Montage, also Through-Hole-Through-Hole-Reflow, ist ein Schlüsselfaktor für die Robustheit und Zuverlässigkeit dieser Messerleiste. Dieses Verfahren kombiniert die mechanische Stabilität von Durchsteckmontage mit den Vorteilen des Reflow-Lötens. Die Pins werden durch die Leiterplatte gesteckt und anschließend im Reflow-Ofen gelötet. Dies führt zu einer außergewöhnlich starken und dauerhaften Verbindung zwischen dem Bauteil und der Platine, die auch Vibrationen und mechanischen Belastungen standhält. Im Gegensatz zu reinen Surface Mount Devices (SMD) bietet THTR eine überlegene mechanische Verankerung, was die Lebensdauer und Ausfallsicherheit des Geräts signifikant erhöht.
Materialgüte und Elektrische Integrität
Die Auswahl der Materialien für die ML-B 32-3-90 Messerleiste ist auf höchste Leistung und Langlebigkeit ausgelegt. Die Kontakte bestehen typischerweise aus einer hochwertigen Kupferlegierung, die für ihre gute Leitfähigkeit und mechanische Festigkeit bekannt ist. Eine Oberflächenveredelung, wie beispielsweise eine Verzinnung, ist unerlässlich, um Korrosion vorzubeugen und die Lötbarkeit zu optimieren. Diese Verzinnung schafft eine saubere und zuverlässige Kontaktfläche, die über lange Zeiträume hinweg stabil bleibt und Oxidation verhindert. Dies ist entscheidend für die Minimierung von Übergangswiderständen, die sich negativ auf die Signalqualität und die Energieeffizienz auswirken können.
Das Isolationsgehäuse der Messerleiste besteht aus einem technischen Kunststoff, der spezifische Anforderungen erfüllen muss. Hochtemperatur-beständigkeit ist essenziell, um den Prozess des Reflow-Lötens unbeschadet zu überstehen, ohne sich zu verformen oder zu schmelzen. Ebenso wichtig ist die flammhemmende Eigenschaft des Materials, die zur Sicherheit des Endprodukts beiträgt und die Einhaltung von Sicherheitsstandards erleichtert. Materialien wie Polyphenylensulfid (PPS) oder Polybutylenterephthalat (PBT) sind hierfür oft die erste Wahl, da sie diese Eigenschaften in idealer Weise vereinen.
Die elektrische Integrität der übertragenen Signale ist ein weiterer kritischer Punkt, bei dem die ML-B 32-3-90 Messerleiste ihre Stärken ausspielt. Der sorgfältig konstruierte Aufbau und die hochwertigen Materialien tragen dazu bei, Signalverluste und Rauschen auf ein Minimum zu reduzieren. Dies ist von besonderer Bedeutung in Hochfrequenzanwendungen oder bei der Übertragung von sensiblen analogen Signalen, wo jede Beeinträchtigung der Signalqualität zu Fehlern oder Leistungseinbußen führen kann.
FAQ – Häufig gestellte Fragen zu ML-B 32-3-90 – Messerleiste B – 32-pol, 3 mm, 90°, THTR
Kann ich die ML-B 32-3-90 Messerleiste auch mit anderen Steckertypen verwenden?
Ja, der 3 mm Pinabstand ist ein gängiger Standard. Die Kompatibilität hängt vom spezifischen Gegenstecker ab. Prüfen Sie die Spezifikationen Ihres Gegensteckers hinsichtlich Pinabstand und Pin-Kontaktdesign.
Ist die ML-B 32-3-90 Messerleiste für den Einsatz in industriellen Umgebungen geeignet?
Absolut. Die robuste Bauweise, die THTR-Montage und die hochwertigen Materialien machen sie ideal für anspruchsvolle industrielle Anwendungen, die eine hohe Zuverlässigkeit und Langlebigkeit erfordern.
Welche Art von Lötprozess wird für die Montage der ML-B 32-3-90 Messerleiste empfohlen?
Aufgrund der THTR-Kennzeichnung ist die Montage mittels Reflow-Lötung vorgesehen. Die Pins werden durch die Leiterplatte gesteckt und anschließend im Reflow-Ofen verbunden.
Welche Belastbarkeit hat die ML-B 32-3-90 Messerleiste in Bezug auf Strom und Spannung?
Die genauen elektrischen Nennwerte (maximale Stromstärke und Spannung) entnehmen Sie bitte dem spezifischen technischen Datenblatt des Herstellers. Generell sind diese Messerleisten für typische Anwendungströme und Spannungen im Niedervolt- und Mittelspannungsbereich der Elektronik ausgelegt.
Wie beeinflusst der 90°-Winkel die Anwendungsmöglichkeiten?
Der 90°-Winkel ermöglicht eine platzsparende und oft übersichtlichere Verdrahtung auf der Leiterplatte. Er ist besonders vorteilhaft in flachen oder vertikalen Einbausituationen, wo eine gerade Steckverbindung nicht praktikabel wäre.
Sind die Materialien der ML-B 32-3-90 Messerleiste RoHS-konform?
Die meisten hochwertigen Elektronikkomponenten, einschließlich dieser Messerleiste, werden nach aktuellen RoHS-Richtlinien gefertigt, um die Verwendung schädlicher Substanzen zu minimieren. Bitte überprüfen Sie das Produkt-Datenblatt für spezifische Konformitätszertifikate.
Wie robust ist die mechanische Verbindung der ML-B 32-3-90 Messerleiste?
Die Kombination aus THTR-Montage und der hochwertigen Konstruktion sorgt für eine außerordentlich robuste mechanische Verbindung. Dies gewährleistet eine hohe Beständigkeit gegen Vibrationen, Zugkräfte und allgemeine mechanische Belastungen.
