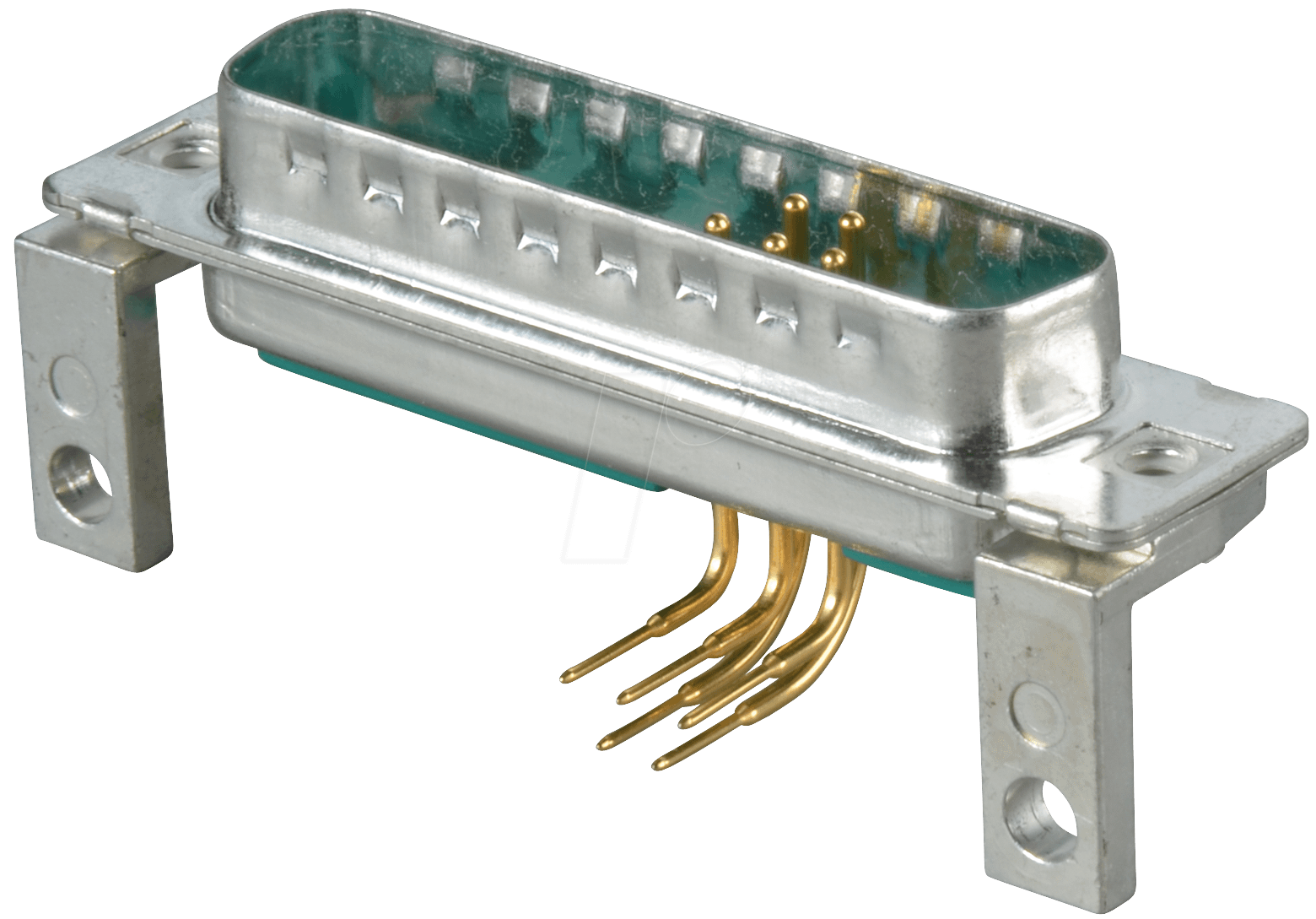

Präzise Signalintegrität und Platzersparnis: MIX-STW 9W4 – D-SUB-Koax Stecker für Mischbestückung, Print, gewinkelt
Sie suchen nach einer robusten und zuverlässigen Lösung für die Integration von Koaxial- und Standard-D-Sub-Signalen auf einer einzigen Leiterplatte? Der MIX-STW 9W4 – D-SUB-Koax Stecker für Mischbestückung, Print, gewinkelt schließt die Lücke zwischen verschiedenen Schnittstellentypen und ermöglicht eine effiziente Nutzung von wertvollem Platinenplatz. Dieser spezialisierte Stecker ist die ideale Wahl für Ingenieure und Entwickler, die höchste Anforderungen an Signalintegrität, kompakte Bauweise und einfache Implementierung stellen.
Überlegene Leistung durch intelligente Mischbestückung
Im Gegensatz zu Standard-D-Sub-Steckern oder separaten Koaxialverbindern bietet der MIX-STW 9W4 eine integrierte Lösung, die die Komplexität von Schaltungen signifikant reduziert. Durch die Kombination von D-Sub-Kontakten für allgemeine Signale und hochfrequenzoptimierten Koaxialkontakten in einem einzigen Gehäuse ermöglicht dieser Stecker eine platzsparende und kosteneffiziente Bestückung auf Leiterplatten. Dies ist ein entscheidender Vorteil in Anwendungen, bei denen jeder Millimeter zählt und die Anzahl der benötigten Komponenten minimiert werden muss, ohne Kompromisse bei der Signalqualität einzugehen.
Kompaktes Design für anspruchsvolle Anwendungen
Die gewinkelte Bauform des MIX-STW 9W4 ermöglicht eine optimierte Kabelführung in beengten Umgebungen und erleichtert die Montage auf Printplatten. Dies ist besonders vorteilhaft in industriellen Steuerungsgeräten, Messinstrumenten, Telekommunikationsequipment und High-Fidelity-Audio-Systemen, wo eine saubere und platzsparende Verkabelung unerlässlich ist.
Technische Überlegenheit und Zuverlässigkeit
Der MIX-STW 9W4 wurde entwickelt, um anspruchsvolle Signalübertragungsanforderungen zu erfüllen. Die Koaxialkontakte sind speziell für die Übertragung von Hochfrequenzsignalen optimiert, minimieren Reflexionen und dämpfen unerwünschte Signalverluste. Dies gewährleistet eine klare und stabile Signalqualität auch bei hohen Frequenzen.
Vorteile des MIX-STW 9W4 – D-SUB-Koax Stecker für Mischbestückung, Print, gewinkelt
- Reduzierte Platinengröße: Integration von zwei Steckerarten in einem Gehäuse spart wertvollen Platz auf der Leiterplatte.
- Optimierte Signalintegrität: Speziell entwickelte Koaxialkontakte für zuverlässige Hochfrequenzübertragung.
- Vereinfachte Montage: Gewinkelte Bauform für effiziente Kabelführung und problemlose Lötbarkeit auf Printplatten.
- Kosteneffizienz: Reduzierung der Anzahl benötigter Komponenten und der Montagekomplexität.
- Hohe Zuverlässigkeit: Robuste Konstruktion für den Einsatz in anspruchsvollen Umgebungen.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen, von Industrie über Telekommunikation bis hin zu Audio- und Videotechnik.
- Robuste Kontaktherstellung: Sichere und dauerhafte Verbindung für stabile elektrische Kontakte.
Produktspezifikationen im Detail
| Spezifikation | Detail |
|---|---|
| Modellbezeichnung | MIX-STW 9W4 |
| Steckertyp | D-SUB-Koax Stecker für Mischbestückung |
| Montageart | Printmontage (Durchsteckmontage / THT) |
| Anschlussgeometrie | Gewinkelt (90 Grad) |
| Kontaktausführung | Kombination aus Standard-D-Sub-Kontakten und Koaxialkontakten |
| Anzahl der D-Sub-Kontakte | Typisch 4 Kontakte in dieser spezifischen Konfiguration |
| Anzahl der Koaxialkontakte | Typisch 1 Koaxialkontakt in dieser spezifischen Konfiguration |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff für Robustheit und Isolation. Spezifisches Material wie PBT oder LCP für thermische Stabilität. |
| Kontaktmaterial | Messing oder Bronze mit Vergoldung für exzellente Leitfähigkeit und Korrosionsbeständigkeit. Speziell für Koaxialkontakte mit optimierter Impedanz. |
| Betriebstemperatur | Geeignet für industrielle Anwendungen, typischerweise von -40°C bis +85°C oder höher, je nach Materialspezifikation. |
| Nennspannung | Abhängig von der spezifischen Konfiguration und den Kontaktabständen; typischerweise für Standard-Signalanwendungen ausgelegt. |
| Nennstrom | Abhängig von der spezifischen Konfiguration und den Kontaktabständen; Koaxialkontakte optimiert für HF-Signale, nicht primär für hohe Stromstärken. |
| Impedanz der Koaxialkontakte | Standardmäßig 50 Ohm oder 75 Ohm, je nach Design der Koaxialbuchsen und Stifte, für optimale HF-Signalübertragung. |
| Isolationswiderstand | Hohe Isolation zwischen den Kontakten und zum Gehäuse, unerlässlich für Signalintegrität. |
| Einsatzgebiete | Industrielle Automatisierung, Telekommunikationsgeräte, Messtechnik, Medizintechnik, Audio-/Videogeräte, Datenkommunikation. |
FAQ – Häufig gestellte Fragen zu MIX-STW 9W4 – D-SUB-Koax Stecker für Mischbestückung, Print, gewinkelt
Was sind die Hauptvorteile der Mischbestückung bei diesem Stecker?
Die Mischbestückung ermöglicht die gleichzeitige Integration von Standard-D-Sub-Signalen und hochfrequenten Koaxialsignalen in einem einzigen Stecker. Dies führt zu einer deutlichen Reduzierung der benötigten Bauteile, spart wertvollen Platz auf der Leiterplatte und vereinfacht die Verkabelung, was sich positiv auf Designkomplexität und Kosten auswirkt.
Welche Art von Signalen können über die Koaxialkontakte übertragen werden?
Die Koaxialkontakte sind speziell für die Übertragung von Hochfrequenzsignalen konzipiert. Dazu gehören typischerweise HF-Signale in Kommunikationssystemen, Antennensignale, Videosignale oder andere Frequenzbereiche, bei denen eine geringe Dämpfung und eine gute Signalintegrität erforderlich sind.
Ist die Printmontage, gewinkelt, für alle Anwendungen geeignet?
Ja, die Printmontage in gewinkelter Ausführung ist besonders vorteilhaft für Anwendungen, bei denen die Kabelausrichtung auf der Leiterplatte optimiert werden muss. Dies ist häufig in Gehäusen mit begrenztem Platz oder bei spezifischen Einbauanforderungen der Fall, um eine saubere und effiziente Kabelführung zu gewährleisten.
Welches Material wird typischerweise für die Kontakte verwendet und warum ist dies wichtig?
Die Kontakte bestehen üblicherweise aus Messing oder Bronze und sind mit einer hochreinen Goldschicht überzogen. Dieses Material garantiert eine exzellente Leitfähigkeit, minimiert den Übergangswiderstand und schützt vor Korrosion. Die Vergoldung ist besonders wichtig für die Langzeitstabilität und die Zuverlässigkeit der Signalübertragung, gerade bei den empfindlichen Koaxialkontakten.
Wie trägt das Design des Steckers zur Signalintegrität bei?
Die Koaxialkontakte sind so konstruiert, dass sie eine definierte Impedanz (typischerweise 50 oder 75 Ohm) aufweisen. Dies minimiert Signalreflexionen und sorgt für eine effektive Übertragung von Hochfrequenzsignalen ohne unerwünschte Verluste oder Verzerrungen, was für die Signalintegrität von entscheidender Bedeutung ist.
Ist dieser Stecker für den Einsatz in rauen Umgebungsbedingungen geeignet?
Die Konstruktion mit hochwertigen thermoplastischen Kunststoffen und robusten Kontakten macht den MIX-STW 9W4 für viele industrielle Umgebungen geeignet. Die genauen Spezifikationen bezüglich Temperaturbeständigkeit und Schutz vor Umwelteinflüssen sind den detaillierten technischen Datenblättern zu entnehmen, aber die allgemeine Ausrichtung ist auf Zuverlässigkeit auch unter anspruchsvollen Bedingungen ausgelegt.
Wie unterscheidet sich dieser Stecker von einer Standard-D-Sub-Verbindung?
Ein Standard-D-Sub-Stecker bietet nur Anschlüsse für allgemeine digitale oder analoge Signale. Der MIX-STW 9W4 integriert zusätzlich spezialisierte Koaxialkontakte, die für die Übertragung von Hochfrequenzsignalen optimiert sind. Diese Kombination ist nicht bei Standard-D-Sub-Steckern verfügbar und ermöglicht eine wesentlich flexiblere und platzsparendere Signalintegration.
