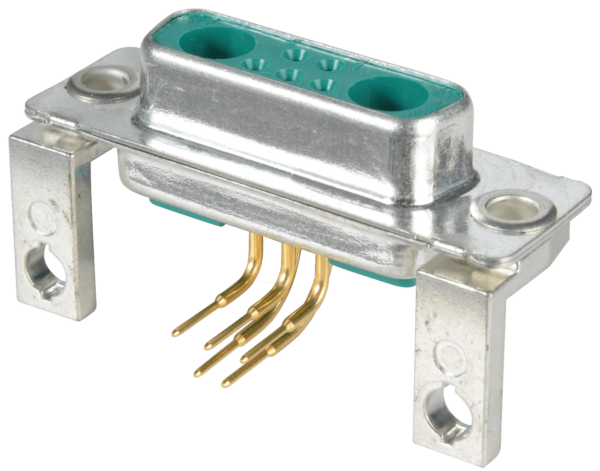

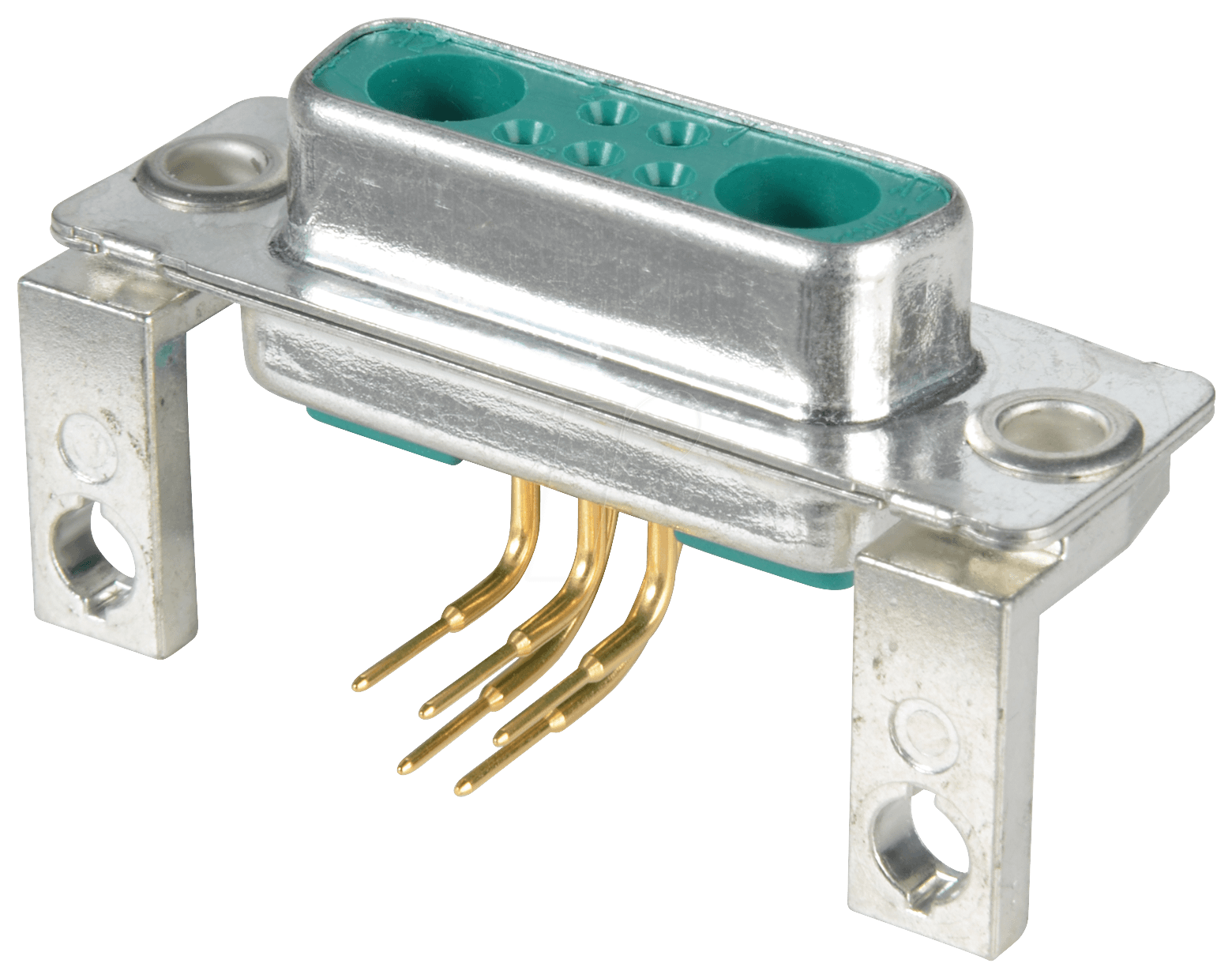

MIX-BUW 7W2 – D-SUB-Koax Buchse für Mischbestückung, Print, gewinkelt: Präzision und Flexibilität für Ihre Elektronikprojekte
Die MIX-BUW 7W2 D-SUB-Koax-Buchse für Mischbestückung, Print und gewinkelte Montage adressiert Ingenieure, Entwickler und Techniker, die eine hochzuverlässige und platzsparende Lösung für die Signalübertragung in anspruchsvollen Anwendungen benötigen. Dieses spezielle Steckverbinderformat kombiniert die robusten Eigenschaften von D-SUB-Anschlüssen mit der hohen Frequenztauglichkeit von Koaxialkontakten, wodurch separate Signal- und Koax-Kabelbäume vermieden und die Integrationskomplexität signifikant reduziert wird.
Maximale Signalintegrität und Kompaktheit
Die konventionelle Vorgehensweise, separate D-SUB-Anschlüsse für digitale oder analoge Signale und dedizierte Koax-Steckverbinder für Hochfrequenzanwendungen zu nutzen, führt oft zu einer unübersichtlichen Verkabelung, erhöhtem Platzbedarf auf der Leiterplatte und potenziellen Störanfälligkeiten durch Signalübersprechen. Die MIX-BUW 7W2 D-SUB-Koax-Buchse für Mischbestückung, Print, gewinkelt löst dieses Problem elegant, indem sie beide Funktionalitäten in einem einzigen, kompakten Gehäuse vereint. Dies ermöglicht nicht nur eine deutliche Reduzierung der Bauteilanzahl und der Montagekosten, sondern verbessert auch die Signalintegrität durch kürzere Signalwege und eine optimierte Abschirmung.
Vorteile der MIX-BUW 7W2 D-SUB-Koax-Buchse
- Platzersparnis: Die Integration von D-SUB- und Koax-Kontakten in einem einzigen Steckverbinder minimiert den Platzbedarf auf Leiterplatten erheblich, was besonders in Gehäusen mit begrenztem Raum von Vorteil ist.
- Vereinfachte Verkabelung: Statt separate Kabel für verschiedene Signalarten zu führen, ermöglicht dieses Produkt eine konsolidierte Anschlusslösung, was die Installation und Wartung vereinfacht.
- Verbesserte Signalqualität: Durch die Kombination von Standard- und Koaxialkontakten werden Signalübersprechen und Reflexionen minimiert, was zu einer höheren Signalintegrität führt – entscheidend für Hochfrequenzanwendungen und präzise Datenübertragung.
- Kosteneffizienz: Die Reduzierung der Anzahl benötigter Steckverbinder und die Vereinfachung der Verkabelung führen zu geringeren Material- und Montagekosten.
- Robuste Bauweise: Die D-SUB-Bauform steht für mechanische Stabilität und Langlebigkeit, während die Koax-Kontakte für zuverlässige Hochfrequenzanbindungen sorgen.
- Gewinkelte Montage: Die gewinkelte Ausführung erleichtert die Installation in engen Bauräumen und ermöglicht eine optimierte Kabelführung, um mechanische Belastungen zu reduzieren.
Technische Spezifikationen und Konstruktionsmerkmale
Die MIX-BUW 7W2 D-SUB-Koax-Buchse für Mischbestückung, Print, gewinkelt repräsentiert fortschrittliche Fertigungstechnologie, die auf Zuverlässigkeit und Leistungsfähigkeit ausgelegt ist. Das Gehäusematerial ist sorgfältig ausgewählt, um sowohl elektrische Isolation als auch mechanische Stabilität zu gewährleisten. Die Kontakte sind für eine hohe Anzahl von Steckzyklen ausgelegt und bieten eine exzellente Leitfähigkeit, selbst unter anspruchsvollen Umgebungsbedingungen. Die Printausführung ermöglicht eine direkte Montage auf Leiterplatten, was die Integration in elektronische Schaltungen vereinfacht und die Notwendigkeit von Kabelanschlüssen reduziert.
| Merkmal | Spezifikation |
|---|---|
| Steckverbinder-Typ | D-SUB für Mischbestückung |
| Anzahl der Kontakte | 7 Standardkontakte + 2 Koaxialkontakte (7W2) |
| Montageart | Print (Through-Hole) |
| Ausrichtung | Gewinkelt |
| Koax-Kontakt Impedanz | 50 Ohm (typisch) |
| Gehäusematerial | Hochwertiges, thermoplastisches Polymer mit UL-Zulassung für verbesserte Haptik und Langlebigkeit. Bietet exzellente dielektrische Eigenschaften und Beständigkeit gegen Umwelteinflüsse. |
| Kontaktmaterial | Robuste Kupferlegierung mit einer robusten Nickel- oder Goldbeschichtung für maximale Korrosionsbeständigkeit und geringen Übergangswiderstand, insbesondere für die Koax-Kontakte zur Sicherstellung einer optimalen Hochfrequenzübertragung. |
| Betriebstemperaturbereich | Geeignet für einen breiten Betriebstemperaturbereich von -40°C bis +85°C, was den Einsatz in industriellen und anspruchsvollen Umgebungen ermöglicht. |
| Anwendungsbereiche | Ideal für industrielle Automatisierung, Messtechnik, Telekommunikation, Medizintechnik und militärische Anwendungen, wo eine zuverlässige gleichzeitige Übertragung von Daten- und Hochfrequenzsignalen gefordert ist. |
Optimale Einsatzmöglichkeiten und Anwendungsfelder
Die MIX-BUW 7W2 D-SUB-Koax-Buchse für Mischbestückung, Print, gewinkelt ist prädestiniert für Applikationen, die eine hohe Dichte an Anschlüssen mit unterschiedlichen Signalarten erfordern. Dies umfasst industrielle Steuerungs- und Überwachungssysteme, bei denen sowohl digitale Steuersignale als auch analoge Sensorwerte präzise übertragen werden müssen. In der Messtechnik ermöglicht sie die gleichzeitige Anbindung von Messgeräten für verschiedene Parameter, einschließlich Hochfrequenzsignale wie HF-Sonden. Im Bereich der Telekommunikation und Netzwerktechnik kann sie für die Anbindung von Kommunikationsmodulen mit sowohl Daten- als auch Antennensignalen eingesetzt werden. Die gewinkelte Montageform ist besonders vorteilhaft in kompakten Gehäusen oder dort, wo eine spezifische Kabelverlegung zur Vermeidung von mechanischen Belastungen oder zur Optimierung des Luftstroms erforderlich ist.
Häufig gestellte Fragen zu MIX-BUW 7W2 – D-SUB-Koax Buchse für Mischbestückung, Print, gewinkelt
Was ist der Hauptvorteil der Mischbestückung?
Der Hauptvorteil der Mischbestückung, wie sie die MIX-BUW 7W2 D-SUB-Koax-Buchse bietet, liegt in der Kombination verschiedener Kontakttypen (Standard und Koax) innerhalb eines einzigen Steckverbinders. Dies führt zu erheblicher Platzersparnis auf Leiterplatten, vereinfachter Verkabelung und potenziell verbesserter Signalintegrität durch kürzere Signalwege.
Für welche Anwendungen ist die 7W2-Konfiguration besonders geeignet?
Die 7W2-Konfiguration, die 7 Standardkontakte und 2 Koaxialkontakte umfasst, ist ideal für Anwendungen, die eine gleichzeitige Übertragung von analogen oder digitalen Datensignalen zusammen mit Hochfrequenzsignalen erfordern. Dies ist häufig in der industriellen Automatisierung, Messtechnik, Funktechnik und in Kommunikationssystemen der Fall.
Welche Vorteile bietet die gewinkelte Montage?
Die gewinkelte Montageform der Buchse erleichtert die Installation in engen Bauräumen, ermöglicht eine optimierte Kabelführung und kann helfen, mechanische Belastungen auf der Leiterplatte und den Kontakten zu reduzieren. Sie unterstützt eine effiziente Nutzung des vorhandenen Raumes.
Ist die Buchse für den Einsatz in rauen Umgebungen geeignet?
Ja, basierend auf der robusten D-SUB-Bauform und der Auswahl hochwertiger Materialien für Gehäuse und Kontakte ist diese Buchse für einen breiten Betriebstemperaturbereich ausgelegt und bietet eine hohe mechanische Stabilität, was sie für anspruchsvolle industrielle und umweltbedingte Bedingungen geeignet macht.
Wie beeinflusst die Printmontage die Zuverlässigkeit?
Die Printmontage (Through-Hole) ermöglicht eine direkte und stabile Verbindung zur Leiterplatte. Dies minimiert die Anzahl der Lötstellen und potenziellen Fehlerquellen im Vergleich zu externen Kabelanschlüssen und sorgt für eine mechanisch feste Verbindung, die für die Langlebigkeit des Geräts entscheidend ist.
Was bedeutet die 50-Ohm-Impedanz der Koax-Kontakte?
Eine Impedanz von 50 Ohm ist der Standard für viele Hochfrequenzanwendungen, insbesondere in der Datenübertragung und Funktechnik. Die Einhaltung dieser Impedanz ist entscheidend, um Signalreflexionen zu minimieren und eine effiziente Leistungsübertragung von der Quelle zum Empfänger zu gewährleisten.
Welche Qualitätsmerkmale der Kontaktmaterialien sind hervorzuheben?
Die Verwendung von robusten Kupferlegierungen für die Kontakte, kombiniert mit einer Nickel- oder Goldbeschichtung, gewährleistet eine exzellente elektrische Leitfähigkeit, geringen Übergangswiderstand und hohe Korrosionsbeständigkeit. Dies ist für die langfristige Zuverlässigkeit und die optimale Leistung der Hochfrequenzkontakte unerlässlich.
