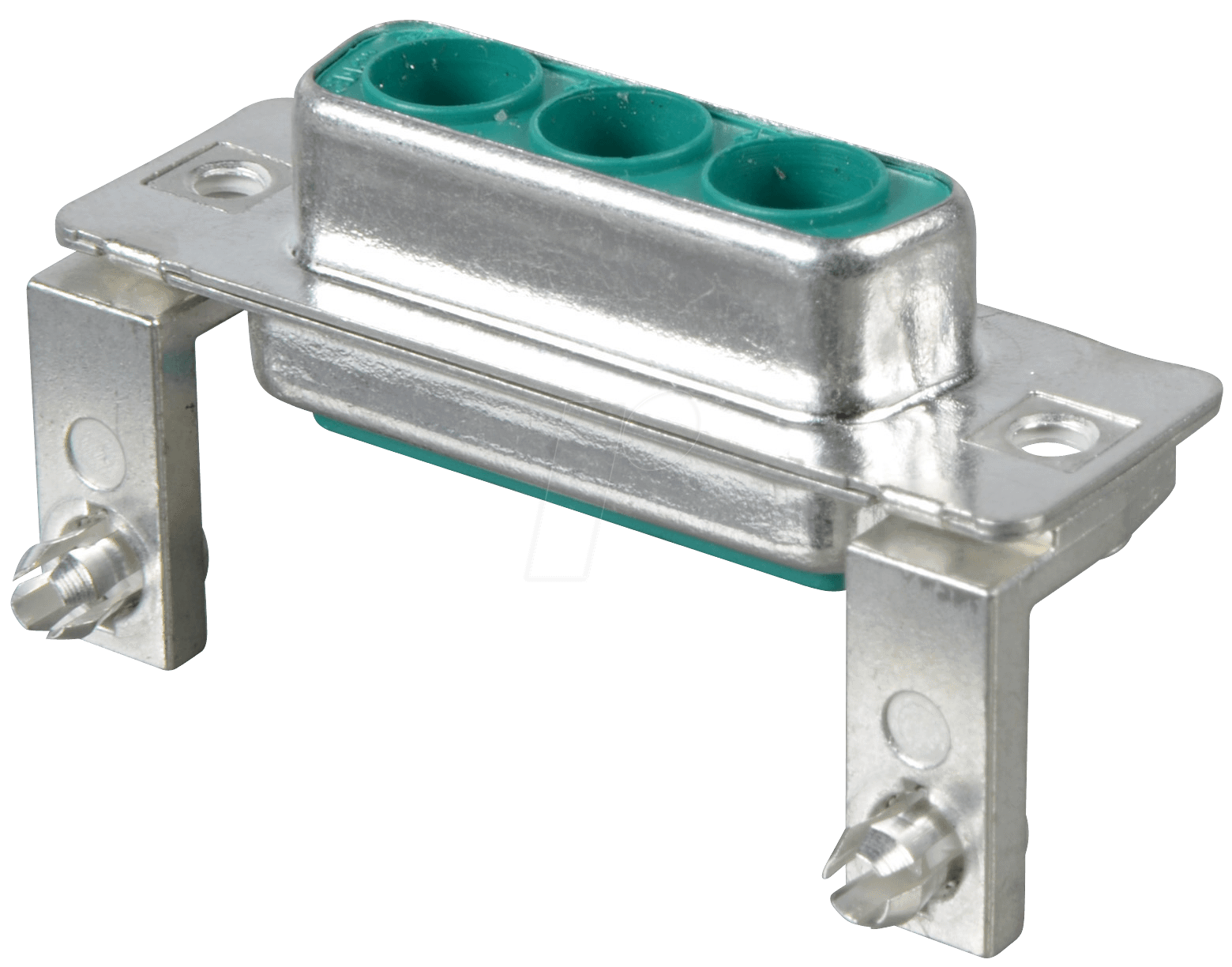

MIX-BUW 3W3 – D-SUB-Koax Buchse für Mischbestückung, gewinkelt: Präzision für anspruchsvolle Verbindungen
Für Ingenieure, Techniker und Entwickler, die eine zuverlässige und platzsparende Lösung für die Integration von Koaxial- und Standard-D-SUB-Signalen benötigen, ist die MIX-BUW 3W3 – D-SUB-Koax Buchse die optimale Wahl. Dieses präzisionsgefertigte Bauteil löst das Problem der gleichzeitigen Übertragung von Hochfrequenzsignalen und digitalen/analogen Daten auf engstem Raum und ist damit ideal für Anwendungen in der Messtechnik, Telekommunikation, Medizintechnik und professionellen Audio/Video-Systemen.
Überlegene Konnektivitätslösung
Im Vergleich zu herkömmlichen D-SUB-Anschlüssen, die ausschließlich Standardkontakte aufnehmen können, bietet die MIX-BUW 3W3 eine innovative Mischbestückung. Dies ermöglicht die Integration von Koaxialkontakten für die Signalintegrität bei hohen Frequenzen direkt in das bewährte D-SUB-Gehäuse. Die gewinkelte Bauform optimiert zudem die Kabelführung in Umgebungen mit begrenztem Platzangebot, was Standardlösungen oft nicht leisten können.
Optimale Signalintegrität und Platzersparnis
Die integrierte Koaxialbuchse ist speziell für die Übertragung von HF-Signalen konzipiert. Sie minimiert Reflexionen und Dämpfung, was für eine klare und unverfälschte Signalübertragung unerlässlich ist. Gleichzeitig erlaubt die Mischbestückung die Aufnahme von Standard-D-SUB-Kontakten für Datenleitungen, Steuerbefehle oder andere Niedrigfrequenzsignale. Dies resultiert in einer signifikanten Platzersparnis auf Leiterplatten und in Gehäusen, da zwei separate Anschlusstypen durch ein einziges Bauteil ersetzt werden.
Hochwertige Konstruktion für Langlebigkeit
Die MIX-BUW 3W3 zeichnet sich durch ihre robuste Konstruktion und die Verwendung hochwertiger Materialien aus. Dies gewährleistet eine hohe Zuverlässigkeit und eine lange Lebensdauer, selbst unter anspruchsvollen Betriebsbedingungen. Die präzise Fertigung der Kontakte sorgt für eine sichere und stabile Verbindung, die unerlässlich für kritische Anwendungen ist.
Technische Spezifikationen und Merkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | D-SUB-Buchse, Mischbestückung, gewinkelt |
| Anzahl der Koaxialkontakte | 2 |
| Anzahl der Standardkontakte | 3 |
| Steckgesicht nach | MIL-DTL-24308 kompatibel (Standardkontakte) |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff, UL94V-0 klassifiziert für Flammschutz |
| Kontaktmaterial | Koaxialkontakte: Messing mit vergoldeter Oberfläche für exzellente Leitfähigkeit und Korrosionsbeständigkeit. Standardkontakte: Phosphorbronze mit vergoldeter Oberfläche für zuverlässige Leistung und Langlebigkeit. |
| Isolationswiderstand | > 1000 MΩ bei 500 V DC |
| Spannungsfestigkeit | 1000 Veff (AC/DC) zwischen benachbarten Kontakten |
| Betriebstemperaturbereich | -55 °C bis +105 °C |
| Anwendungsumgebung | Industrielle Automatisierung, Telekommunikationsinfrastruktur, medizinische Geräte, Mess- und Prüftechnik, professionelle Audio-/Video-Übertragungssysteme. |
| Montageart | Lötanschluss, für durchsteckmontage (Through-Hole) auf Leiterplatten. |
| Schirmung | Die metallisierte Gehäuseoberfläche und die Konstruktion der Koaxialkontakte bieten eine effektive Schirmung gegen elektromagnetische Interferenzen (EMI). |
Vorteile der MIX-BUW 3W3
- Signifikante Platzersparnis: Integriert Koaxial- und Standard-Kontakte in einem einzigen Anschluss.
- Verbesserte Signalqualität: Spezialisierte Koaxialkontakte für Hochfrequenzübertragung mit minimaler Dämpfung und Reflexion.
- Flexibilität: Ermöglicht die gleichzeitige Übertragung von HF- und Datensignalen.
- Zuverlässige Verbindungen: Hochwertige Materialien und präzise Fertigung gewährleisten Stabilität und Langlebigkeit.
- Optimale Kabelführung: Gewinkelte Bauform erleichtert die Installation in Gehäusen mit begrenztem Platz.
- Robustheit: Gefertigt für den Einsatz in anspruchsvollen Umgebungen.
- EMI-Schutz: Effektive Abschirmung reduziert Störsignale.
Häufig gestellte Fragen (FAQ) zu MIX-BUW 3W3 – D-SUB-Koax Buchse für Mischbestückung, gewinkelt
Was ist der Hauptvorteil der Mischbestückung bei dieser D-SUB-Buchse?
Der Hauptvorteil der Mischbestückung ist die Integration zweier unterschiedlicher Anschlussarten – Koaxialkontakte für HF-Signale und Standardkontakte für digitale/analoge Daten – in einem einzigen, platzsparenden D-SUB-Gehäuse. Dies reduziert die Anzahl der benötigten Anschlüsse und vereinfacht das Leiterplattenlayout sowie die Verkabelung.
Für welche Frequenzen sind die Koaxialkontakte geeignet?
Die Koaxialkontakte sind für die Übertragung von Hochfrequenzsignalen konzipiert. Während die genaue obere Frequenzgrenze von der spezifischen Anwendung und den zugehörigen Kabeln abhängt, sind sie typischerweise für Frequenzen bis in den GHz-Bereich ausgelegt, um eine gute Signalintegrität zu gewährleisten.
Kann ich diese Buchse anstelle einer Standard-D-SUB-Buchse verwenden, wenn ich nur Standardkontakte benötige?
Ja, das ist möglich, solange die Belegung der Standardkontakte mit Ihren Anforderungen übereinstimmt. Die Standardkontakte sind nach MIL-DTL-24308 kompatibel. Die Koaxialkontakte sind jedoch in der Buchse vorhanden und werden ungenutzt bleiben, was möglicherweise keinen Vorteil in Bezug auf die Platzersparnis gegenüber einer reinen Standard-D-SUB-Buchse bietet, es sei denn, Sie planen zukünftige Erweiterungen.
Welche Art von Signalen können über die Standardkontakte übertragen werden?
Die Standardkontakte können eine breite Palette von Signalen übertragen, einschließlich digitaler Datenleitungen (z. B. serielle Schnittstellen wie RS-232), analoge Signale, Steuerbefehle und Niedrigfrequenzsignale. Ihre Vielseitigkeit macht sie für eine Vielzahl von Kommunikations- und Steuerungsanwendungen geeignet.
Ist die gewinkelte Bauform für alle Anwendungen geeignet?
Die gewinkelte Bauform ist besonders vorteilhaft in Gehäusen mit begrenztem vertikalem oder horizontalem Platzangebot. Sie ermöglicht eine optimierte Kabelführung und reduziert das Risiko von Beschädigungen an Kabeln oder Steckverbindern. Für Anwendungen, bei denen die Kabelführung flexibel ist oder vertikal erfolgen muss, könnte eine gerade Bauform besser geeignet sein.
Wie wird die Signalintegrität der Koaxialkontakte gewährleistet?
Die Signalintegrität wird durch das Design der Koaxialkontakte gewährleistet, das eine kontrollierte Impedanz aufweist und die Reflexion von HF-Signalen minimiert. Die vergoldete Oberfläche sorgt zudem für eine geringe Übergangsimpedanz und Schutz vor Oxidation, was zu einer stabilen und verlustarmen Signalübertragung führt.
Ist die Buchse für den Einsatz in rauen Umgebungen wie z.B. industriellen Anwendungen geeignet?
Ja, die MIX-BUW 3W3 ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Die Verwendung von hochwertigem, flammhemmendem thermoplastischem Kunststoff für das Gehäuse und die robusten Kontakte mit vergoldeter Oberfläche sorgen für Zuverlässigkeit und Langlebigkeit auch unter wechselnden Temperaturbedingungen und potenzieller mechanischer Belastung.
