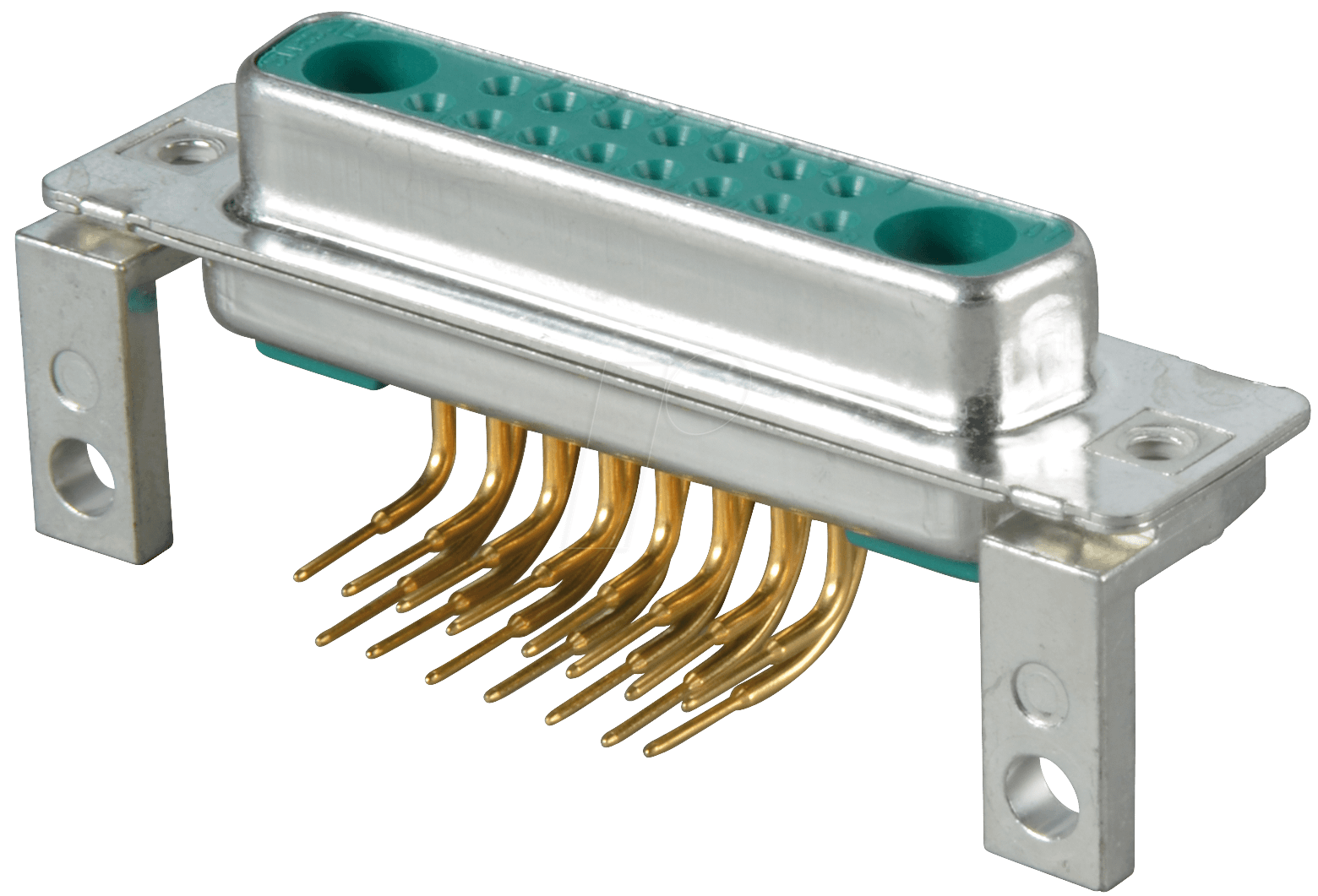

MIX-BUW 17W2 – Die intelligente Lösung für anspruchsvolle Anschlusskonfigurationen
Der MIX-BUW 17W2 – eine D-SUB-Koax-Buchse für Mischbestückung, Print und gewinkelte Montage – ist die Antwort auf die steigende Nachfrage nach flexiblen und platzsparenden Verbindungslösungen in der modernen Elektronikentwicklung. Entwickelt für Ingenieure, Techniker und Entwickler, die in anspruchsvollen Umgebungen arbeiten, vereint diese Komponente die Vorteile von D-SUB-Standardanschlüssen mit der Präzision von Koaxialkontakten in einem einzigen, robusten Gehäuse. Die gewinkelte Bauform optimiert den Platzbedarf auf der Leiterplatte und ermöglicht eine effiziente Verkabelung, selbst in dicht bestückten Systemen.
Präzision und Vielseitigkeit in einem Modul
Der MIX-BUW 17W2 übertrifft Standardlösungen durch seine integrierte Funktionalität. Während herkömmliche Anwendungen separate Anschlüsse für Daten und HF-Signale erfordern würden, vereint dieses Modul beides. Dies reduziert die Komplexität des Layouts auf der Leiterplatte, minimiert Fehlerquellen und senkt Montagekosten. Die Mischbestückung erlaubt die gleichzeitige Integration von D-SUB-Kontakten für Signaldaten und Koaxialkontakten für HF-Signale, was eine deutliche Effizienzsteigerung in der Entwicklung und Produktion bedeutet.
Herausragende Eigenschaften des MIX-BUW 17W2
- Platzoptimierung: Die integrierte D-SUB- und Koaxialfunktionalität auf einer einzigen Leiterplattenfläche reduziert den Bedarf an mehreren Einzelkomponenten und spart wertvollen Bauraum.
- Signalintegrität: Die Koaxialkontakte sind speziell für die Übertragung von Hochfrequenzsignalen konzipiert, um Reflexionen und Signalverluste zu minimieren, was für anspruchsvolle HF-Anwendungen unerlässlich ist.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien gewährleistet die D-SUB-Koax-Buchse Langlebigkeit und Zuverlässigkeit, auch unter widrigen Umgebungsbedingungen.
- Vereinfachte Montage: Die Printausführung mit gewinkeltem Design ermöglicht eine einfache und sichere Lötverbindung auf der Leiterplatte und erleichtert die anschließende Verkabelung.
- Flexibilität in der Anwendung: Ideal für eine breite Palette von Anwendungen, von industrieller Automatisierung und Messtechnik bis hin zu Kommunikationssystemen und Medizintechnik.
- Reduzierung von Fehlerquellen: Durch die Integration von zwei Anschlusstypen in einem Gehäuse werden potenzielle Fehler bei der Verdrahtung und Montage im Vergleich zu separaten Komponenten signifikant reduziert.
Technische Spezifikationen und Konstruktionsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | D-SUB-Koax-Buchse für Mischbestückung |
| Montageart | Printmontage |
| Orientierung | Gewinkelt (90°) |
| Kontaktkonfiguration | Mischbestückung (Anzahl D-SUB-Kontakte und Koaxialkontakte variiert je nach spezifischem Modell, hier: 17 Pins, mit Koaxialkontakt) |
| Koaxialkontakt-Spezifikation | Optimiert für HF-Signale (Impedanz typischerweise 50 Ohm oder 75 Ohm, abhängig vom genauen Design; exzellente Signalintegrität) |
| D-SUB-Kontakte | Geeignet für analoge und digitale Signale; hohe Anzahl von Pins für komplexe Datensätze |
| Gehäusematerial | Hochwertiger Kunststoff (z.B. PBT, LCP), flammhemmend und robust für Langlebigkeit |
| Kontaktmaterial | Phosphorbronze oder Messing mit hochwertiger Oberflächenveredelung (z.B. Goldauflage) für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Elektrische Charakteristik (Koaxial) | Geringer VSWR und Dämpfung über einen breiten Frequenzbereich; geeignet für Frequenzen bis zu mehreren GHz. |
| Elektrische Charakteristik (D-SUB) | Robuste Signalübertragung für Daten und Steuersignale; hohe Spannungsfestigkeit. |
| Betriebstemperatur | Erweiterter Temperaturbereich für industrielle Anwendungen (-40°C bis +85°C, oder spezifischer je nach Datenblatt). |
| Zulassungen | RoHS-konform, ggf. UL-zertifiziert oder andere branchenspezifische Normen. |
Anwendungsgebiete und Integrationspotential
Der MIX-BUW 17W2 – D-SUB-Koax-Buchse für Mischbestückung, Print, gewinkelt findet seinen Einsatz primär dort, wo höchste Ansprüche an Konnektivität und Signalqualität gestellt werden. In der industriellen Automatisierung ermöglicht er die gleichzeitige Anbindung von Steuerungssignalen und hochfrequenter Kommunikation, beispielsweise für industrielle Kameras oder Sensornetzwerke. In der Messtechnik spielt er seine Stärken bei der präzisen Erfassung von Messdaten und der Übertragung von HF-Signalen aus Prüfaufbauten aus. Kommunikationssysteme profitieren von der Möglichkeit, sowohl Datenleitungen als auch Antennenanschlüsse oder Hochfrequenzsignale für Modems und Funkmodule auf engstem Raum zu realisieren. Auch in der Medizintechnik, wo Zuverlässigkeit und Signalintegrität von höchster Bedeutung sind, bietet diese Buchse eine ideale Lösung für die Integration von Diagnosegeräten und Patientendatenübertragungssystemen.
Vorteile der gewinkelten Montage
Die gewinkelte Ausführung des MIX-BUW 17W2 ist ein entscheidender Faktor für die Optimierung von Leiterplattenlayouts. Sie ermöglicht eine saubere und effiziente Kabelführung, was besonders in Gehäusen mit begrenztem Platzangebot von großem Vorteil ist. Statt Kabel senkrecht zur Leiterplatte zu führen, was oft zu Platzproblemen und mechanischer Belastung führen kann, erlaubt die 90-Grad-Winkelung eine parallele oder abgewinkelte Kabelführung entlang der Gehäusewände. Dies verbessert nicht nur die Ästhetik der Installation, sondern erhöht auch die Wartungsfreundlichkeit und reduziert das Risiko von Kabelbrüchen. Die Printmontage mit Lötpins sorgt für eine stabile und zuverlässige mechanische sowie elektrische Verbindung.
Information Gain: Tiefer Einblick in Material und Technik
Die Wahl der Materialien für die MIX-BUW 17W2 ist kein Zufall, sondern das Ergebnis ingenieurtechnischer Expertise zur Maximierung von Leistung und Langlebigkeit. Das Gehäuse besteht typischerweise aus thermoplastischen Kunststoffen wie Polybutylenterephthalat (PBT) oder Flüssigkristallpolymeren (LCP). Diese Materialien zeichnen sich durch ihre hohe thermische Stabilität, geringe Feuchtigkeitsaufnahme und exzellente elektrische Isolationseigenschaften aus. Flammhemmende Zusätze gemäß UL 94-V0 gewährleisten Sicherheit in kritischen Umgebungen. Die Kontaktmaterialien spielen eine ebenso entscheidende Rolle. Für die Koaxialkontakte wird häufig Phosphorbronze oder eine ähnliche Kupferlegierung mit einer Goldauflage verwendet. Diese Kombination bietet eine hervorragende Leitfähigkeit für HF-Signale und schützt die Kontakte vor Oxidation und Korrosion, was über die Zeit eine stabile Impedanz und geringe Einfügedämpfung sicherstellt. Die D-SUB-Kontakte, oft ebenfalls aus Phosphorbronze gefertigt, erhalten ebenfalls eine Oberflächenveredelung, die für optimale Signalübertragung und eine hohe Anzahl von Steckzyklen ausgelegt ist. Die Präzision in der Fertigung der Kontakte und deren Passform im Steckergehäuse sind entscheidend für die mechanische Stabilität und die elektrische Zuverlässigkeit. Die gewinkelte Lötform der Pins ermöglicht eine einfache und visuell kontrollierbare Lötverbindung auf der Leiterplatte, was die Montagequalität weiter erhöht.
FAQ – Häufig gestellte Fragen zu MIX-BUW 17W2 – D-SUB-Koax Buchse für Mischbestückung, Print, gewinkelt
Was ist Mischbestückung bei einer D-SUB-Buchse?
Mischbestückung bedeutet, dass in einem einzigen D-SUB-Steckergehäuse unterschiedliche Arten von Kontakten integriert sind. Im Fall des MIX-BUW 17W2 sind dies sowohl die klassischen D-SUB-Kontakte für digitale und analoge Signale als auch spezielle Koaxialkontakte für die Übertragung von Hochfrequenzsignalen.
Welchen Vorteil bietet die Koaxialbuchse für HF-Anwendungen?
Koaxialbuchsen sind speziell dafür konstruiert, Hochfrequenzsignale mit minimalen Verlusten und Reflexionen zu übertragen. Sie bieten eine definierte Impedanz (typischerweise 50 oder 75 Ohm) und eine bessere Abschirmung gegenüber elektromagnetischen Störungen im Vergleich zu herkömmlichen Kontakten, was für Anwendungen wie Antennenanschlüsse oder Datenübertragung mit hohen Frequenzen unerlässlich ist.
Warum ist die gewinkelte Montage von Vorteil?
Die gewinkelte Montage (90°) ermöglicht eine platzsparende und geordnete Kabelführung auf der Leiterplatte. Dies ist besonders nützlich in Gehäusen mit begrenztem Platzangebot und erleichtert die Integration in Designs, bei denen Kabel parallel zur Leiterplatte geführt werden sollen, was zu einer saubereren und robusteren Installation führt.
Für welche Branchen ist diese D-SUB-Koax-Buchse besonders geeignet?
Die Buchse ist ideal für Branchen wie industrielle Automatisierung, Messtechnik, Telekommunikation, Medizintechnik und militärische Anwendungen, überall dort, wo eine zuverlässige und platzsparende Kombination von Datensignalen und Hochfrequenzsignalen benötigt wird.
Was bedeutet „Print“ bei der Montageart?
„Print“ bezieht sich auf die Art der Montage auf einer Leiterplatte (Printed Circuit Board – PCB). Die Buchse ist mit Pins ausgestattet, die direkt durch Löcher in der Leiterplatte gesteckt und dann verlötet werden, um eine permanente und elektrisch leitende Verbindung herzustellen.
Wie unterscheidet sich der MIX-BUW 17W2 von einer Standard-D-SUB-Buchse?
Eine Standard-D-SUB-Buchse verfügt ausschließlich über Kontakte für digitale oder analoge Signale. Der MIX-BUW 17W2 integriert zusätzlich Koaxialkontakte für HF-Signale, wodurch er eine duale Funktionalität in einem einzigen Bauteil bietet und somit Platz und Komplexität reduziert.
Welche Bedeutung hat die Mischbestückungsanzahl „17W2“?
Die Bezeichnung „17W2“ gibt die spezifische Kontaktkonfiguration an. Dies bedeutet üblicherweise, dass die Buchse 17 Standard-D-SUB-Kontakte in einer bestimmten Anordnung (z.B. zweireihig) und zusätzlich einen oder mehrere Koaxialkontakte (hier durch das „W2“ angedeutet, was auf zwei zusätzliche Kontakte hindeutet, typischerweise ein Koaxialkontakt) aufweist.
