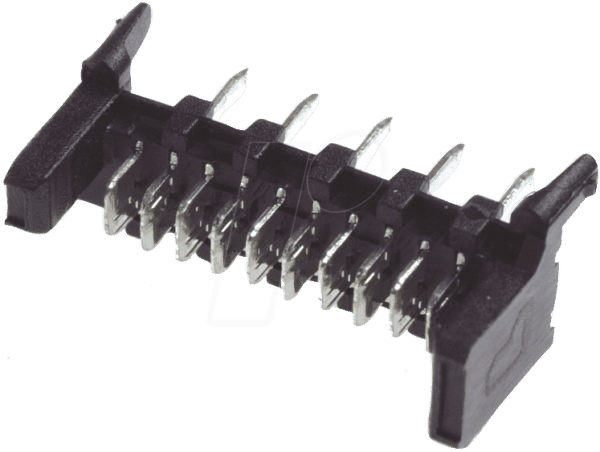

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: MICS 6 – Micromodul-Messerleiste
Sie benötigen eine zuverlässige und präzise Steckverbindung für Ihre kompakten Elektronikentwicklungen, bei denen Platz und Signalintegrität entscheidend sind? Die MICS 6 – Micromodul-Messerleiste, RM 1,27/2,54, 6-polig bietet die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die höchste Ansprüche an ihre Komponenten stellen. Diese spezialisierte Messerleiste minimiert Übergangswiderstände und gewährleistet stabile Signalübertragung in anspruchsvollen Anwendungen, wo Standardlösungen an ihre Grenzen stoßen.
Maximale Signalintegrität dank optimiertem Rastermaß
Das Herzstück der MICS 6 Micromodul-Messerleiste ist das präzise definierte Rastermaß von 1,27 mm und 2,54 mm. Dieses Dichte-zu-Dichte-Verhältnis ermöglicht eine hohe Anzahl von Anschlüssen auf kleinstem Raum, ohne dabei Kompromisse bei der elektrischen Trennung und Störungsanfälligkeit einzugehen. Im Vergleich zu herkömmlichen, größeren Steckverbindern minimiert das engere Rastermaß von 1,27 mm zudem die Leitungslängen auf der Platine, was für die Signalintegrität, insbesondere bei höheren Frequenzen, von unschätzbarem Wert ist. Das zusätzliche 2,54 mm Rastermaß bietet Flexibilität für unterschiedliche Anwendungsszenarien und die einfache Integration mit bestehenden Standards.
Überragende Vorteile der MICS 6 Micromodul-Messerleiste
- Kompakte Bauform: Ermöglicht die Integration in extrem platzbeschränkte Designs, ideal für Miniaturisierung und mobile Geräte.
- Hohe Kontaktzuverlässigkeit: Hochwertige Materialien und präzise Fertigung sorgen für geringe Kontaktwiderstände und Langlebigkeit.
- Vielseitiges Rastermaß: Die Kombination aus 1,27 mm und 2,54 mm bietet Flexibilität für verschiedene Modulgrößen und Anschlussstandards.
- Optimierte Signalübertragung: Kurze Leitungslängen durch das enge Raster minimieren Signalreflexionen und Einkopplungen.
- Einfache Montage: Standardisierte Lochrastermaße und klare Polung erleichtern die Bestückung und Verdrahtung.
- Robustheit für professionelle Anwendungen: Konzipiert für den Dauereinsatz und anspruchsvolle Umgebungsbedingungen.
- Sicherer Halt: Formschlüssige Verbindungen verhindern ungewolltes Lösen unter mechanischer Belastung.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Micromodul-Messerleiste |
| Modellbezeichnung | MICS 6 |
| Anzahl der Pole | 6 |
| Rastermaße | 1,27 mm und 2,54 mm |
| Anschlussart | Stiftleiste (Header) / Buchsenleiste (Socket) – (Hinweis: Spezifikation bezieht sich typischerweise auf die Stiftleiste, Buchsenleiste ist als Gegenstück erhältlich) |
| Material Kontaktträger | Hochtemperaturbeständiger Kunststoff (z.B. PBT, LCP) mit hervorragenden dielektrischen Eigenschaften. Bietet hohe mechanische Stabilität und ist resistent gegen Lösemittel. |
| Material Kontakte | Hochwertige Kupferlegierung (z.B. Messing, Phosphorbronze) mit Oberflächenveredelung (z.B. verzinnt, vergoldet) für exzellente Leitfähigkeit und Korrosionsbeständigkeit. Vergoldete Kontakte bieten überragende Leitfähigkeit und sind ideal für häufiges Stecken und höchste Anforderungen an Langlebigkeit. |
| Elektrische Belastbarkeit | Geeignet für typische Signalströme im Bereich von wenigen Milliampere bis zu einigen Ampere, abhängig von der konkreten Ausführung und Umgebungstemperatur. Spezifische Werte sind im Datenblatt des Herstellers zu finden. |
| Betriebstemperatur | Breiter Temperaturbereich, typischerweise von -40 °C bis +105 °C, für den Einsatz in vielfältigen Umgebungen. |
| Isolationswiderstand | Sehr hoch, übersteigt üblicherweise 1000 MΩ bei 500 V DC, gewährleistet zuverlässige elektrische Trennung. |
| Durchgangswiderstand | Extrem niedrig, typischerweise im Bereich von wenigen Milliohm (mΩ) nach dem ersten Stecken, was minimale Signalverluste garantiert. |
| Mechanische Lebensdauer | Sehr hoch, oft tausende von Steckzyklen, insbesondere bei vergoldeten Kontakten, für dauerhafte Zuverlässigkeit. |
| Montageart | Durchsteckmontage (Through-Hole) oder Oberflächenmontage (SMD) – je nach spezifischer Variante der Messerleiste. Die Durchsteckmontage bietet zusätzliche mechanische Stabilität. |
| Schutzart | Ohne zusätzliche Gehäusekonstruktion nicht für direkte Umwelteinflüsse wie Staub oder Wasser ausgelegt; für geschützte Umgebungen konzipiert. |
Anwendungsbereiche für höchste Präzision
Die MICS 6 – Micromodul-Messerleiste ist prädestiniert für den Einsatz in Bereichen, wo dichte Bestückung und zuverlässige Signalübertragung unerlässlich sind. Dies umfasst unter anderem:
- Entwicklungsboards und Prototyping: Ideal für die modulare Anbindung von Sensoren, Aktoren und Kommunikationsmodulen an Mikrocontroller-Plattformen wie Arduino, Raspberry Pi oder spezialisierte Entwicklungsboards. Die verschiedenen Rastermaße erlauben die einfache Integration unterschiedlichster Komponenten.
- Embedded Systeme: In kompakten Steuerungen für Industrieautomatisierung, Medizintechnik oder Hausautomation, wo Platz eine kritische Ressource ist und eine stabile Schnittstelle zu externen Geräten benötigt wird.
- Test- und Messgeräte: Zur flexiblen und reproduzierbaren Anbindung von Prüflingen oder zur Erweiterung von Messgeräten mit zusätzlichen Schnittstellen. Die geringen Übergangswiderstände sind hierbei ein entscheidender Vorteil.
- Robotik: Für die Signalübertragung zwischen Sensoren, Motortreibern und der Steuereinheit in mobilen oder kollaborativen Robotersystemen.
- Kommunikationselektronik: In Geräten wie Routern, Switches oder Kommunikationsmodulen zur internen Verbindung von Platinen oder zur Anbindung von Peripheriegeräten.
- Labor- und Forschungsumgebungen: Zur schnellen und sicheren Verbindung von experimentellen Aufbauten und zur präzisen Datenerfassung.
FAQ – Häufig gestellte Fragen zu MICS 6 – Micromodul-Messerleiste, RM 1,27/2,54, 6-polig
Was ist der Hauptvorteil des kombinierten Rastermaßes von 1,27 mm und 2,54 mm?
Das kombinierte Rastermaß bietet maximale Flexibilität. Das engere 1,27 mm Raster ermöglicht eine sehr dichte Bestückung auf kleinem Raum, ideal für Miniaturisierung und verbesserte Signalintegrität durch kürzere Leitungslängen. Das 2,54 mm Raster ist ein weit verbreiteter Standard, der die Kompatibilität mit einer breiteren Palette von Komponenten und bestehenden Designs gewährleistet.
Für welche Arten von Signalen ist diese Messerleiste besonders gut geeignet?
Diese Messerleiste eignet sich hervorragend für analoge und digitale Signale, einschließlich Hochfrequenzsignale, da das enge Rastermaß und die präzise Fertigung zu geringen Signalverlusten und minimierten parasitären Effekten führen. Sie ist auch für Spannungsversorgungen geeignet, solange die Strombelastung innerhalb der spezifizierten Grenzen bleibt.
Welches Material wird typischerweise für die Kontakte verwendet und welche Vorteile bietet dies?
Die Kontakte bestehen üblicherweise aus einer hochwertigen Kupferlegierung, die oft mit einer dünnen Schicht aus Zinn oder Gold überzogen ist. Eine Verzinnung bietet einen guten Kompromiss aus Leitfähigkeit und Kosteneffizienz. Eine Vergoldung bietet überragende Korrosionsbeständigkeit, geringste Übergangswiderstände und eine extrem hohe Anzahl an Steckzyklen, was sie ideal für Anwendungen macht, bei denen höchste Zuverlässigkeit und Langlebigkeit gefordert sind.
Wie unterscheidet sich die MICS 6 Messerleiste von Standard-Jumper-Steckern?
Die MICS 6 Messerleiste zeichnet sich durch ihr deutlich kleineres Rastermaß (1,27 mm / 2,54 mm gegenüber typisch 2,54 mm oder größer bei Standard-Jumpern) und die präzisere Fertigung aus. Dies ermöglicht eine höhere Kontaktdichte, bessere Signalintegrität und eine robustere, langlebigere Verbindung für anspruchsvollere Elektronikanwendungen.
Ist die MICS 6 Messerleiste für den Einsatz im Außenbereich geeignet?
Grundsätzlich ist die Messerleiste für den Einsatz in geschützten Umgebungen konzipiert. Ohne zusätzliche Gehäuse oder Schutzmaßnahmen ist sie nicht gegen Umwelteinflüsse wie Feuchtigkeit, Staub oder extreme Temperaturen geschützt. Für Außeneinsätze sind spezielle, wetterfeste Steckverbinder erforderlich.
Benötige ich spezielle Werkzeuge zur Montage oder Demontage der MICS 6 Messerleiste?
Für die Bestückung (Löten auf eine Platine) sind standardmäßige Lötwerkzeuge ausreichend. Zum Aufstecken und Abziehen der Gegenstecker oder zur Manipulation der einzelnen Kontakte empfiehlt sich feinfühliges Werkzeug wie eine Pinzette, um Beschädigungen zu vermeiden.
Wie kann ich sicherstellen, dass ich die richtige Variante der MICS 6 Messerleiste für mein Projekt wähle?
Es ist entscheidend, das spezifische Datenblatt des Herstellers zu konsultieren. Achten Sie auf die genauen Abmessungen, die Anzahl der Pole, die Art der Montage (Durchsteck- oder SMD-Montage), das Oberflächenmaterial der Kontakte (verzinnt, vergoldet) und die zulässigen elektrischen Parameter, um sicherzustellen, dass die Messerleiste exakt Ihren Projektanforderungen entspricht.
