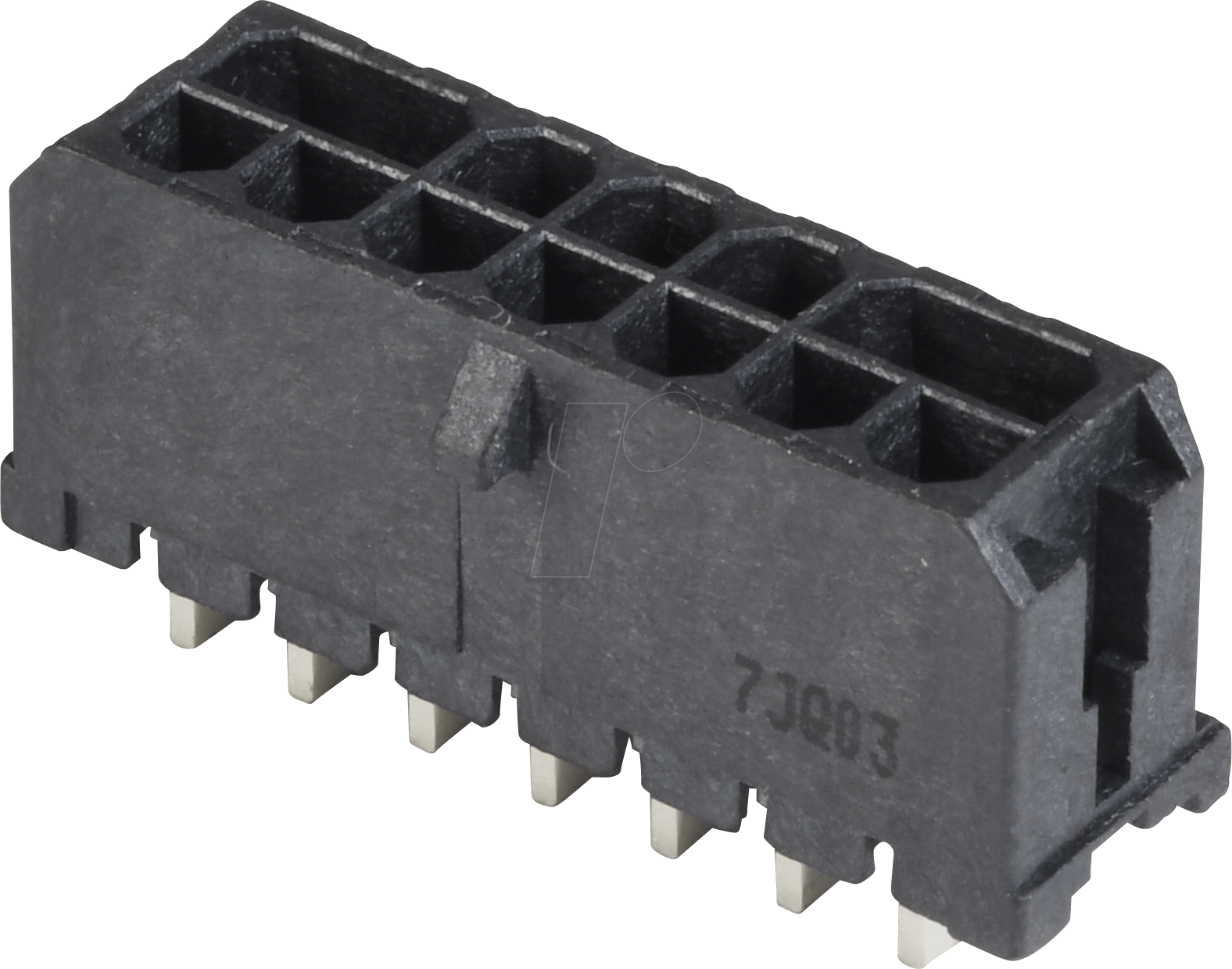

MH 2X7 THT90 – Micro-Hi Stiftleiste 2×7 polig 90° THT: Präzision für anspruchsvolle Verbindungen
Sie suchen eine zuverlässige und platzsparende Lösung für die vertikale Anbindung von Platinen oder die Durchführung von Signalen in einem 90°-Winkel? Die MH 2X7 THT90 – Micro-Hi Stiftleiste mit 2×7 poligem Aufbau und 90° THT-Befestigung löst exakt diese Herausforderung, indem sie eine stabile und sichere elektrische Verbindung in kompaktem Format ermöglicht. Ideal für Ingenieure, Entwickler und Hobbyisten, die Wert auf Qualität, Langlebigkeit und präzise Signalübertragung legen.
Maximale Flexibilität bei kompakter Bauform
Die MH 2X7 THT90 zeichnet sich durch ihre herausragende Vielseitigkeit aus. Mit einer Anordnung von zwei Reihen zu je sieben Kontakten bietet sie eine hohe Pin-Dichte auf kleinstem Raum. Die 90°-Ausrichtung der THT-Pins (Through-Hole Technology) ermöglicht eine effiziente Raumnutzung auf der Leiterplatte, was besonders in geräteinternen oder kompakten Elektronikanwendungen von unschätzbarem Wert ist. Im Vergleich zu herkömmlichen geraden Stiftleisten erlaubt die 90°-Geometrie oft eine kreativere und optimierte Leiterplattenlayout-Gestaltung, minimiert Überlappungen und erleichtert die Montage und Wartung. Die robuste THT-Verbindung sorgt für eine mechanisch stabile und elektrisch sichere Verbindung, die Vibrationen und mechanischen Belastungen standhält.
Herausragende Eigenschaften der MH 2X7 THT90
- Hohe Pin-Dichte: 14 Pins auf minimalem Flächenbedarf durch die 2×7-Konfiguration.
- 90°-Winkel-Anschluss: Optimiert die Raumnutzung und das Leiterplattenlayout für vertikale Verbindungen.
- THT-Technologie: Gewährleistet eine sichere, lötbare und mechanisch belastbare Verbindung.
- Robuste Bauweise: Gefertigt für Langlebigkeit und Zuverlässigkeit im Dauereinsatz.
- Breites Anwendungsspektrum: Geeignet für industrielle Steuerungen, Prototyping, Messgeräte und mehr.
- Standardisierte Abmessungen: Kompatibel mit gängigen Stecksystemen und Designs.
Detaillierte Spezifikationen und Materialqualität
Die MH 2X7 THT90 – Micro-Hi Stiftleiste 2×7 polig 90° THT ist ein präzise gefertigtes Bauteil, das auf höchste Leistungsfähigkeit und Zuverlässigkeit ausgelegt ist. Die sorgfältige Auswahl der Materialien und die präzise Verarbeitung stellen sicher, dass diese Stiftleiste auch unter anspruchsvollen Betriebsbedingungen eine konstante Signalintegrität und eine dauerhafte mechanische Stabilität bietet. Jede einzelne Lötöse ist für eine optimale Lötbarkeit konzipiert, was den Prozess der Bestückung vereinfacht und die Qualität der finalen Verbindung maximiert. Die Isolationsmaterialien sind sorgfältig ausgewählt, um eine hohe Durchschlagsfestigkeit und Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen zu gewährleisten, was für den zuverlässigen Betrieb in industriellen Umgebungen unerlässlich ist.
| Merkmal | Beschreibung |
|---|---|
| Polzahl | 14 (2 Reihen à 7 Pins) |
| Anschlussart | Stiftleiste (Male Connector) |
| Montageart | THT (Through-Hole Technology) |
| Ausrichtung | 90° Winkel |
| Kontaktmaterial | Hochwertige Kupferlegierung, oberflächenveredelt für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Isolationsmaterial | Temperaturbeständiger und flammhemmender Kunststoff (z.B. PBT oder PA) mit hoher mechanischer Festigkeit und Dielektrizitätskonstante. |
| Betriebstemperatur | Ausgelegt für einen weiten Temperaturbereich, typischerweise -40°C bis +105°C, was den Einsatz in vielfältigen Umgebungen ermöglicht. |
| Strombelastbarkeit pro Pin | Gemäß industriellem Standard für Kontaktsysteme dieser Größe, ausgelegt für die zuverlässige Übertragung von Signalen und geringen bis mittleren Strömen. Genaue Spezifikationen sind dem technischen Datenblatt zu entnehmen. |
| Rastermaß | Standardisiertes Rastermaß für Micro-Hi Steckverbinder, optimiert für Platzersparnis. |
Anwendungsbereiche und Integration
Die MH 2X7 THT90 – Micro-Hi Stiftleiste 2×7 polig 90° THT ist ein Eckpfeiler für jede Anwendung, die eine zuverlässige und platzoptimierte Signalübertragung erfordert. In der industriellen Automatisierung dient sie als essenzieller Verbindungspunkt zwischen Steuerungsplatinen und Sensoren oder Aktuatoren. Im Bereich der Medizintechnik, wo Kompaktheit und Zuverlässigkeit oberste Priorität haben, ermöglicht sie die Anbindung von Modulen in engen Gehäusen. Für Prototypenentwickler bietet sie eine robuste und leicht handhabbare Lösung zur schnellen Realisierung von Schaltungskonzepten. Auch im Consumer-Elektronik-Bereich, beispielsweise bei der Verbindung von Hauptplatinen mit Submodulen in Haushaltsgeräten oder Unterhaltungselektronik, spielt sie ihre Stärken aus. Die 90°-Ausrichtung erleichtert zudem die Montage von Komponenten auf engstem Raum und erlaubt eine klar strukturierte Kabelführung, was die Wartung und Fehlersuche signifikant vereinfacht.
Häufige Fragen und Antworten zur MH 2X7 THT90
FAQ – Häufig gestellte Fragen zu MH 2X7 THT90 – Micro-Hi Stiftleiste 2×7 polig 90° THT
Was ist der Hauptvorteil der 90°-Ausrichtung dieser Stiftleiste?
Die 90°-Ausrichtung ermöglicht eine vertikale Montage auf der Leiterplatte, was den Platzbedarf auf der Platine erheblich reduziert und eine optimierte Gehäusedesign-Flexibilität bietet. Dies ist besonders vorteilhaft in kompakten elektronischen Geräten, wo jeder Millimeter zählt.
Ist die MH 2X7 THT90 für hohe Stromstärken geeignet?
Diese Stiftleiste ist primär für die Signalübertragung und für geringe bis mittlere Stromstärken ausgelegt. Für Anwendungen mit sehr hohen Strombelastungen sollten spezifische Hochstromsteckverbinder in Betracht gezogen werden. Die genaue Strombelastbarkeit pro Pin entnehmen Sie bitte dem technischen Datenblatt des Herstellers.
Welche Lötverfahren sind für die THT-Pins empfohlen?
Die THT-Pins sind für gängige Lötverfahren wie Wellenlöten und Handlöten optimiert. Die Oberflächenveredelung der Kontakte unterstützt eine gute Benetzung und eine zuverlässige Lötverbindung. Es wird empfohlen, die Lötparameter gemäß den Herstellerangaben für Lote und Flussmittel zu wählen.
Kann diese Stiftleiste in rauen Umgebungen eingesetzt werden?
Ja, die MH 2X7 THT90 ist aus Materialien gefertigt, die typischerweise eine gute Beständigkeit gegenüber Temperaturschwankungen, Feuchtigkeit und mechanischen Belastungen aufweisen. Das Isolationsmaterial ist oft flammhemmend und temperaturbeständig, was den Einsatz in industriellen Umgebungen ermöglicht. Für extreme Bedingungen empfehlen wir die Konsultation der detaillierten Spezifikationen im Datenblatt.
Wie wird die mechanische Stabilität der Verbindung gewährleistet?
Die Through-Hole Technology (THT) sorgt für eine mechanisch robuste Verbindung, da die Pins durch die Leiterplatte gesteckt und auf der Unterseite verlötet werden. Dies schafft eine stärkere mechanische Verankerung im Vergleich zu Oberflächenmontage (SMT)-Komponenten und macht die Verbindung widerstandsfähiger gegen Zug- und Biegekräfte.
Ist diese Stiftleiste mit anderen Steckverbindern kompatibel?
Die MH 2X7 THT90 – Micro-Hi Stiftleiste 2×7 polig 90° THT basiert auf standardisierten Rastermaßen für Micro-Hi Steckverbinder. Dies gewährleistet eine hohe Kompatibilität mit entsprechenden Gegenstücken (z.B. Buchsenleisten) anderer Hersteller, die ebenfalls diesem Standard folgen. Eine genaue Kompatibilitätsprüfung wird für kritische Anwendungen empfohlen.
Wie kann ich sicherstellen, dass die Signalintegrität erhalten bleibt?
Die Verwendung von hochwertigen Kontaktmaterialien mit optimierter Oberflächenveredelung, wie sie bei dieser Stiftleiste üblich ist, minimiert den Kontaktwiderstand und sorgt für eine zuverlässige Signalübertragung. Die präzise Fertigung und die robuste THT-Verbindung tragen ebenfalls dazu bei, Signalverluste und Störungen zu reduzieren.
