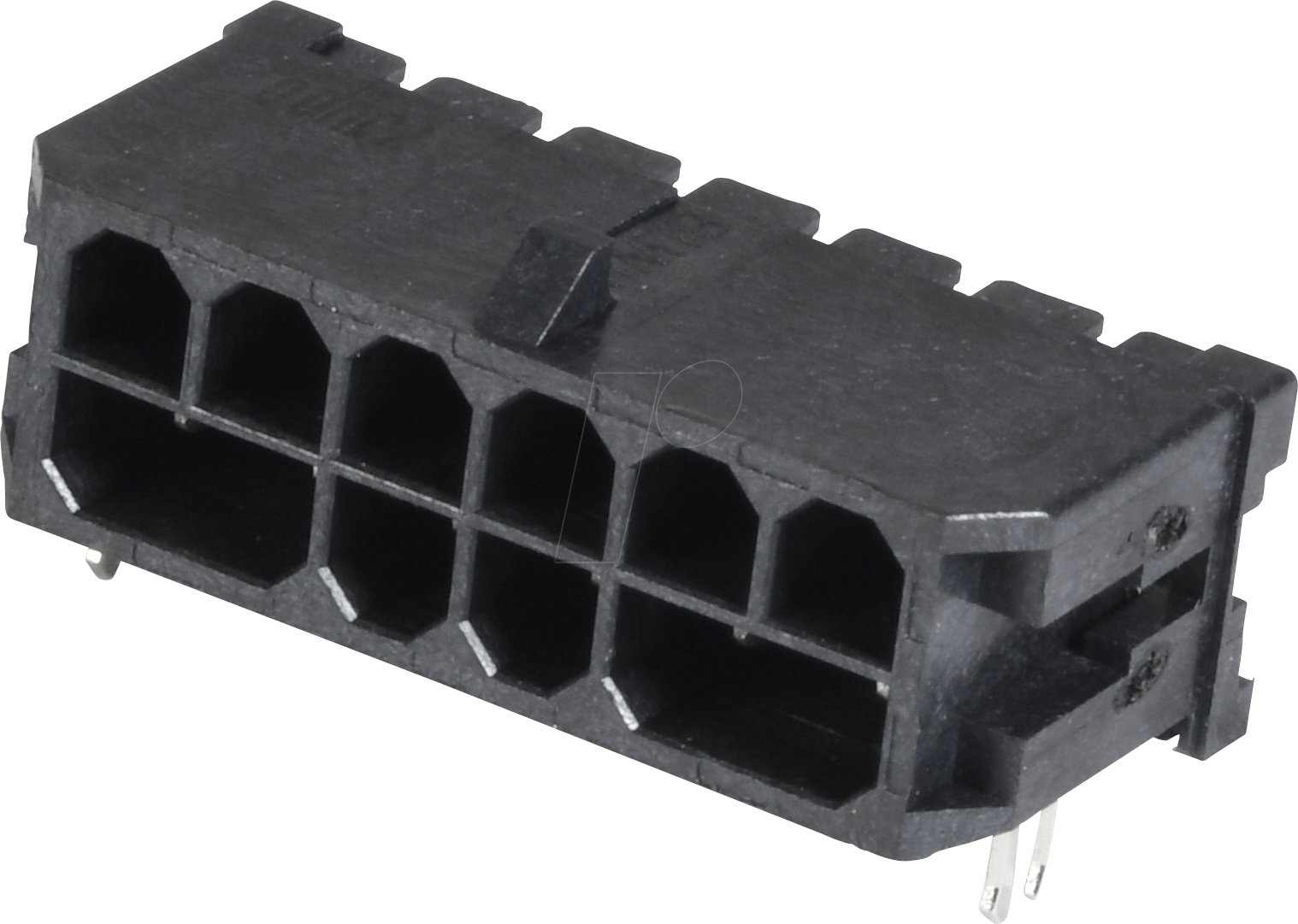

MH 2X6 SMT90 – Micro-Hi Stiftleiste 2×6 polig 90° SMT: Präzision und Zuverlässigkeit für anspruchsvolle Elektronikprojekte
Sie suchen nach einer robusten und präzisen Verbindungslösung für Ihre Leiterplattenprojekte, bei denen Platzersparnis und eine sichere Signalübertragung oberste Priorität haben? Die MH 2X6 SMT90 Micro-Hi Stiftleiste mit 2×6 poligem Anschluss im 90°-Winkel ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die auf eine zuverlässige und platzsparende SMD-Montage angewiesen sind. Diese Stiftleiste ermöglicht eine stabile und fehlerfreie elektrische Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen, und minimiert gleichzeitig den Verdrahtungsaufwand.
Optimale Platzersparnis und SMD-Integration
Die MH 2X6 SMT90 zeichnet sich durch ihr kompaktes Design aus, das speziell für die Oberflächenmontage (SMD) entwickelt wurde. Dies ermöglicht eine signifikant höhere Bauteildichte auf der Leiterplatte im Vergleich zu herkömmlichen bedrahteten Steckverbindern. Durch die Platzierung direkt auf der Platine entfällt die Notwendigkeit für aufwändige Kabelbäume und durchgesteckte Komponenten, was nicht nur den Aufbau vereinfacht, sondern auch zu einer Reduzierung von Gewicht und Volumen führt. Die 90°-Ausrichtung der Stiftleiste bietet zudem flexible Montagemöglichkeiten und erleichtert das Routing von Signalen innerhalb komplexer Schaltungen. Dies macht die MH 2X6 SMT90 zur überlegenen Wahl gegenüber Standardlösungen, die oft mehr Platz beanspruchen und eine komplexere Integration erfordern.
Hervorragende elektrische und mechanische Eigenschaften
Die Qualität und Zuverlässigkeit von Verbindungsbauteilen sind entscheidend für die Funktionalität und Langlebigkeit elektronischer Geräte. Die MH 2X6 SMT90 ist aus hochwertigen Materialien gefertigt, die eine exzellente elektrische Leitfähigkeit und mechanische Stabilität gewährleisten. Die präzise Fertigung der Kontakte sorgt für einen geringen Übergangswiderstand und eine sichere Rastung, was unerwünschte Signalverluste und Kontaktprobleme minimiert. Die Lötbarkeit der SMT-Anschlüsse ist optimiert, um einen zuverlässigen Bond mit der Leiterplatte zu erzielen, der auch Vibrationen und mechanischen Belastungen standhält. Dies ist ein entscheidender Vorteil gegenüber weniger hochwertigen Alternativen, bei denen die Lötbarkeit und die Langzeitstabilität der Verbindung oft zu wünschen übrig lassen.
Anwendungsgebiete der MH 2X6 SMT90
Diese vielseitige Stiftleiste findet breite Anwendung in zahlreichen Bereichen der Elektronikentwicklung und -fertigung:
- Embedded Systems: Ideal für kompakte Steuerungen, IoT-Geräte und Mini-Computer, bei denen jeder Millimeter zählt.
- Industrielle Automatisierung: Perfekt für Sensoranbindungen, SPS-Module und Steuerungsplatinen, die Robustheit und Präzision erfordern.
- Verbraucherelektronik: Geeignet für die Integration in Haushaltsgeräte, Audio-/Videogeräte und Wearables, wo eine platzsparende und zuverlässige Verbindung gefragt ist.
- Medizintechnik: Einsatz in diagnostischen Geräten und medizinischen Überwachungssystemen, wo höchste Zuverlässigkeit und Miniaturisierung von entscheidender Bedeutung sind.
- Prototyping und Entwicklung: Eine zuverlässige Lösung für schnelle und effiziente Prototypenentwicklung auf Breadboards oder kundenspezifischen Leiterplatten.
Technische Spezifikationen und Materialeigenschaften
Die MH 2X6 SMT90 Micro-Hi Stiftleiste 2×6 polig 90° SMT bietet durchdachte technische Eigenschaften, die ihre Leistungsfähigkeit unterstreichen:
| Merkmal | Beschreibung |
|---|---|
| Polanzahl | 12 (2 Reihen à 6 Pole) |
| Steckertyp | Stiftleiste (Header) |
| Montageart | Oberflächenmontage (SMD) |
| Ausrichtung | 90° (senkrecht zur Leiterplatte) |
| Teilung (Pitch) | Standard-Teilung für Micro-Hi Anwendungen, präzise gefertigt für stabile Kontakte. |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. LCP oder PBT), geeignet für Reflow-Lötprozesse. Bietet ausgezeichnete mechanische Festigkeit und elektrische Isolation. |
| Kontaktmaterial | Phosphorbronze oder Messinglegierung, typischerweise mit einer hochwertigen Vergoldung (z.B. 1-3 µm) für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Betriebstemperatur | Ausgelegt für einen breiten Temperaturbereich, typischerweise von -40°C bis +105°C, um den Anforderungen industrieller Umgebungen gerecht zu werden. |
| Isolationswiderstand | Typischerweise > 1000 MΩ bei 500 V DC, gewährleistet eine hohe Signalintegrität und vermeidet Kriechströme. |
| Strombelastbarkeit | Konzipiert für typische Signalanwendungen, die Strombelastbarkeit hängt von der spezifischen Pin-Konfiguration und den Umgebungsbedingungen ab, in der Regel für Ströme bis 1A pro Kontakt ausgelegt. |
| Spannungsfestigkeit | Mindestens 500 V AC/DC, um Sicherheit bei verschiedenen Spannungsniveaus zu gewährleisten. |
| Lötfähigkeit | Optimiert für Reflow-Lötprozesse, ermöglicht eine einfache und zuverlässige Montage auf SMD-Leiterplatten. |
Vorteile der MH 2X6 SMT90 im Überblick
- Maximale Platzersparnis: Kompaktes SMD-Design für hohe Bauteildichte.
- Hohe Zuverlässigkeit: Präzise gefertigte Kontakte und hochwertige Materialien für stabile Verbindungen.
- Effiziente Montage: Optimiert für automatisierte SMD-Bestückung und Reflow-Lötprozesse.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Elektronikprojekten und Branchen.
- Robuste Bauweise: Widerstandsfähiges Gehäusematerial und sichere Kontaktierung für Langlebigkeit.
- Signalkonsistenz: Geringer Übergangswiderstand und hohe Isolationswerte für eine reine Signalübertragung.
- Flexible Integration: 90°-Winkel ermöglicht optimale Leiterplattenlayout-Gestaltung.
FAQ – Häufig gestellte Fragen zu MH 2X6 SMT90 – Micro-Hi Stiftleiste 2×6 polig 90° SMT
Was bedeutet „SMT“ bei der MH 2X6 SMT90 Stiftleiste?
SMT steht für Surface Mount Technology (Oberflächenmontagetechnik). Das bedeutet, dass die Stiftleiste direkt auf die Oberfläche einer Leiterplatte gelötet wird, anstatt durch Bohrungen gesteckt zu werden. Dies ermöglicht eine höhere Packungsdichte und vereinfacht automatisierte Fertigungsprozesse.
Für welche Arten von Lötverfahren ist die MH 2X6 SMT90 Stiftleiste geeignet?
Die MH 2X6 SMT90 ist speziell für Reflow-Lötverfahren optimiert. Dies ist ein gängiges Verfahren in der industriellen SMD-Fertigung, bei dem die Leiterplatte mit den montierten Bauteilen durch einen Ofen geführt wird, um das Lot zu schmelzen und die Verbindungen herzustellen.
Welche Vorteile bietet die 90°-Ausrichtung gegenüber einer geraden Stiftleiste?
Die 90°-Ausrichtung ermöglicht es, Verbindungen parallel zur Leiterplatte zu führen. Dies ist besonders nützlich in Gehäusen mit begrenztem vertikalem Platz oder wenn Kabel auf der Oberfläche der Leiterplatte verlegt werden müssen. Sie bietet eine größere Flexibilität im Leiterplattenlayout.
Kann die MH 2X6 SMT90 auch für Hochfrequenzanwendungen verwendet werden?
Obwohl die Stiftleiste für präzise Signalübertragung konzipiert ist, hängt die Eignung für Hochfrequenzanwendungen stark von der gesamten Schaltungsanordnung und den spezifischen Frequenzanforderungen ab. Für sehr kritische HF-Anwendungen sollten zusätzliche Impedanzanpassungen und Abschirmungsmaßnahmen berücksichtigt werden.
Wie wird die mechanische Stabilität der MH 2X6 SMT90 nach dem Löten gewährleistet?
Die mechanische Stabilität wird durch die präzise Gestaltung der Lötpads, die hohe Temperaturbeständigkeit des Gehäusematerials und die Qualität der Lotverbindung gewährleistet. Für zusätzliche mechanische Belastbarkeit können bei Bedarf unterseitige Haltefüße oder Klebstoff verwendet werden, falls die Anwendung dies erfordert.
Welche Art von Gegensteckern kann ich mit der MH 2X6 SMT90 verwenden?
Die MH 2X6 SMT90 ist als Stiftleiste ausgelegt und wird typischerweise mit entsprechenden Buchsenleisten (Socket) oder Buchsensteckern verwendet, die über passende Pins verfügen und ebenfalls für die Oberflächenmontage (SMD) oder Durchsteckmontage (THT) ausgelegt sind. Es ist wichtig, auf die gleiche Teilung (Pitch) zu achten, um eine Kompatibilität zu gewährleisten.
Ist die MH 2X6 SMT90 Stiftleiste für den Einsatz in rauen Umgebungen (z.B. hohe Luftfeuchtigkeit, Staub) geeignet?
Das Gehäusematerial und die Kontaktbeschichtung bieten einen guten Schutz. Für extrem raue Umgebungen oder Anwendungen, die eine IP-Schutzklasse erfordern, können zusätzliche Gehäuseteile, Vergussmassen oder spezielle Beschichtungen der Leiterplatte notwendig sein, um die Verbindung vollständig zu schützen.
