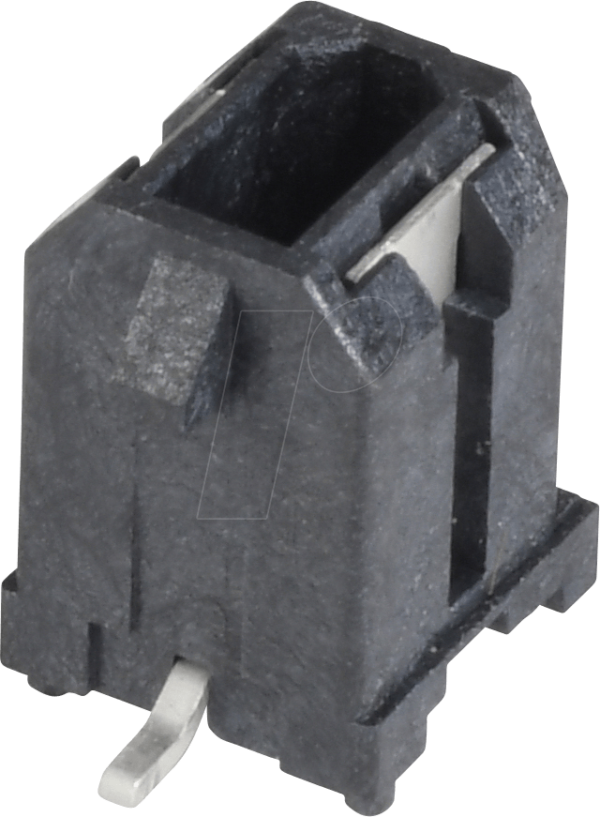

MH 2X1 SMT – Micro-Hi Stiftleiste 2×1 polig gerade SMT: Präzision für anspruchsvolle Elektronikprojekte
Die MH 2X1 SMT Micro-Hi Stiftleiste 2×1 polig gerade SMT ist die ideale Lösung für Entwickler und Ingenieure, die eine kompakte und zuverlässige Verbindungskomponente für ihre SMD-bestückten Leiterplatten benötigen. Sie adressiert die Herausforderung einer sicheren und stabilen elektrischen Verbindung in platzkritischen Anwendungen, wo Standardlösungen an ihre Grenzen stoßen.
Überlegene Verbindungstechnik für moderne Elektronik
Im Vergleich zu herkömmlichen Stiftleisten, die oft für Through-Hole-Technologie (THT) konzipiert sind, bietet die MH 2X1 SMT entscheidende Vorteile für die Oberflächenmontage (SMT). Die präzise gefertigten Kontakte und die optimierte Bauform ermöglichen eine exakte Positionierung und eine zuverlässige Lötverbindung auf der Leiterplatte. Dies resultiert in einer höheren mechanischen Stabilität und einer verbesserten elektrischen Performance, da parasitäre Effekte minimiert werden.
Präzisionsgefertigte SMT-Komponente für höchste Ansprüche
Die MH 2X1 SMT Micro-Hi Stiftleiste repräsentiert die Spitze der Verbindungstechnik für die Oberflächenmontage. Ihre Konstruktion ist auf maximale Zuverlässigkeit und einfache Handhabung im automatisierten Bestückungsprozess ausgelegt. Die kompakte Bauform ist ein Schlüsselmerkmal, das es ermöglicht, engere Leiterplattendesigns zu realisieren und wertvollen Bauraum zu sparen. Dies ist besonders in der Konsumerelektronik, Medizintechnik und industriellen Automatisierung von unschätzbarem Wert.
Hervorragende elektrische und mechanische Eigenschaften
- Optimale Lötbarkeit: Die speziell für SMT-Prozesse entwickelten Anschlussflächen gewährleisten eine zuverlässige und stabile Lötverbindung, die auch unter Vibrationen und Temperaturschwankungen Bestand hat.
- Kompakte Bauform: Mit ihrer 2×1 poligen Konfiguration und der geringen Bauhöhe ermöglicht die Stiftleiste dichte Bestückungen und die Realisierung kleinerer und leichterer Geräte.
- Hohe Kontaktsicherheit: Die präzise gefertigten Kontakte sorgen für einen geringen Übergangswiderstand und eine stabile elektrische Verbindung über die gesamte Lebensdauer.
- Automatisierungsfreundlich: Die standardisierten Abmessungen und die flache Bauform sind ideal für den Einsatz in automatisierten Pick-and-Place-Maschinen und ermöglichen hohe Durchsatzraten in der Fertigung.
- Robustheit: Hochwertige Materialien und eine solide Verarbeitung garantieren eine hohe mechanische Belastbarkeit und Langlebigkeit der Verbindung.
Technische Spezifikationen und Qualität
Die MH 2X1 SMT Micro-Hi Stiftleiste ist ein Paradebeispiel für präzisionsgefertigte elektronische Bauteile, die auf die spezifischen Anforderungen moderner Fertigungsprozesse zugeschnitten sind. Ihre Leistungsfähigkeit beruht auf einer sorgfältigen Auswahl der Materialien und einer exakten Fertigung.
| Eigenschaft | Spezifikation |
|---|---|
| Produktbezeichnung | MH 2X1 SMT – Micro-Hi Stiftleiste 2×1 polig gerade SMT |
| Polanzahl | 2×1 polig |
| Montageart | SMT (Surface Mount Technology) |
| Ausrichtung | Gerade |
| Kontaktmaterial | Hochleitfähige Legierung mit optimaler Lötbarkeit und Korrosionsbeständigkeit. Typischerweise eine Kupferlegierung mit hochwertiger Oberflächenveredelung (z.B. Vergoldung oder Verzinnung) zur Minimierung des Übergangswiderstands und Schutz vor Oxidation. |
| Isolationsmaterial | Hochtemperatur-Kunststoff, geeignet für bleifreie Lötprozesse und beständig gegen thermische Belastungen während der Fertigung. Typischerweise ein thermoplastisches Polymer wie LCP (Liquid Crystal Polymer) oder PBT (Polybutylene Terephthalate), bekannt für seine exzellenten dielektrischen Eigenschaften und Dimensionsstabilität. |
| Betriebstemperaturbereich | Geeignet für typische SMT-Löttemperaturen und einen breiten Betriebstemperaturbereich, der für die meisten Elektronikanwendungen ausreichend ist. Spezifische Werte hängen vom Isolationsmaterial ab, liegen aber oft im Bereich von -40°C bis +125°C. |
| Anzahl der Lötflächen pro Pol | Mehrere definierte Lötflächen, optimiert für eine starke und zuverlässige Verbindung mit der Leiterplatte durch Reflow-Lötverfahren. |
| Abmessungen (Typisch) | Kompakte Bauhöhe und geringe Grundfläche, die auf präzise Fertigungstoleranzen für eine exakte Platzierung auf der Leiterplatte ausgelegt sind. Exakte Maße sind im Datenblatt des Herstellers spezifiziert. |
| Elektrische Nennwerte | Ausgelegt für gängige Stromstärken und Spannungen im Niederspannungsbereich, die für Signalübertragung und geringe Leistungsanforderungen typisch sind. Spezifische Werte sind für jede Anwendung kritisch und im Datenblatt zu prüfen. |
Anwendungsbereiche: Wo Präzision entscheidend ist
Die MH 2X1 SMT Micro-Hi Stiftleiste findet ihren Einsatz in einer Vielzahl von technologisch anspruchsvollen Bereichen, in denen Zuverlässigkeit und Effizienz oberste Priorität haben:
- Industrielle Steuerungen und Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuermodulen auf Leiterplatten in robusten Industrieumgebungen.
- Medizintechnik: In diagnostischen Geräten, Überwachungssystemen und tragbaren medizinischen Geräten, wo höchste Zuverlässigkeit und Miniaturisierung gefordert sind.
- Consumer Electronics: In Smartphones, Tablets, Wearables und Unterhaltungselektronik, wo Platzersparnis und effiziente Fertigungsprozesse essenziell sind.
- Automotive-Elektronik: Für Verbindungen in Steuergeräten, Infotainmentsystemen und Fahrerassistenzsystemen, die extremen Umweltbedingungen standhalten müssen.
- Telekommunikation: In Netzwerkkomponenten und Kommunikationsgeräten, wo Signalintegrität und hohe Packungsdichte entscheidend sind.
- IoT-Anwendungen: In kompakten und energieeffizienten Geräten des Internet of Things (IoT), die eine zuverlässige und platzsparende Konnektivität benötigen.
FAQ – Häufig gestellte Fragen zu MH 2X1 SMT – Micro-Hi Stiftleiste 2×1 polig gerade SMT
Was unterscheidet die MH 2X1 SMT Stiftleiste von Standard-Stiftleisten?
Der Hauptunterschied liegt in der Montageart. Die MH 2X1 SMT ist speziell für die Oberflächenmontage (SMT) auf Leiterplatten konzipiert, was eine höhere Automatisierungsfreundlichkeit, präzisere Lötverbindungen und eine geringere Bauhöhe ermöglicht. Standard-Stiftleisten sind oft für die Durchsteckmontage (THT) gedacht und erfordern Bohrungen in der Leiterplatte.
Für welche Art von Lötprozessen ist die MH 2X1 SMT geeignet?
Diese Stiftleiste ist für gängige SMT-Lötverfahren optimiert, insbesondere für den Reflow-Lötprozess. Die verwendeten Materialien sind so gewählt, dass sie den thermischen Belastungen während des Lötens standhalten, einschließlich bleifreier Lötverfahren.
Welche Vorteile bietet die SMT-Montage für die Zuverlässigkeit von Verbindungen?
Die SMT-Montage ermöglicht präzisere Lötverbindungen, die oft eine höhere mechanische Festigkeit aufweisen als THT-Verbindungen. Durch die optimierte Kontaktgeometrie und die geringere Wärmeentwicklung während des Lötens können zudem parasitäre Effekte reduziert werden, was zu einer verbesserten elektrischen Performance und geringeren Übergangswiderständen führt.
Ist die MH 2X1 SMT für hohe Stromstärken oder Spannungen ausgelegt?
Die MH 2X1 SMT ist primär für Signalübertragungs- und geringe Leistungsanforderungen konzipiert. Für Anwendungen mit sehr hohen Stromstärken oder Spannungen sind spezifische Datenblätter zu konsultieren, da die elektrischen Nennwerte von der Polanzahl, dem Kontaktdesign und den verwendeten Materialien abhängen. Für die meisten typischen SMT-Anwendungen im Bereich der Consumer- und Industrieelektronik sind die Nennwerte jedoch ausreichend.
Wie wird die mechanische Stabilität der Lötverbindung sichergestellt?
Die mechanische Stabilität wird durch die präzise Passform der Stiftleiste auf der Leiterplatte sowie durch die für SMT optimierten Lötflächen gewährleistet. Hochwertige Kontaktmaterialien und Isolationskunststoffe sorgen zudem für eine Robustheit, die Vibrationen und mechanischen Belastungen standhält. Die Gestaltung der Lötpads auf der Leiterplatte spielt ebenfalls eine entscheidende Rolle für die Gesamtstabilität.
Kann die MH 2X1 SMT in automatisierten Fertigungslinien eingesetzt werden?
Ja, die MH 2X1 SMT ist explizit für den Einsatz in automatisierten Bestückungsprozessen entwickelt worden. Ihre standardisierten Abmessungen, die flache Bauform und die zuverlässige Lötbarkeit machen sie ideal für den Einsatz in Pick-and-Place-Maschinen und ermöglichen eine effiziente Massenfertigung.
Welche Materialien werden typischerweise für die MH 2X1 SMT verwendet?
Die Kontaktpins bestehen in der Regel aus einer hochleitfähigen Kupferlegierung, die für eine optimale Lötbarkeit und Korrosionsbeständigkeit oberflächenveredelt ist (z.B. mit Gold oder Zinn). Das Gehäusematerial ist ein Hochtemperatur-Kunststoff wie LCP (Liquid Crystal Polymer) oder PBT (Polybutylene Terephthalate), der thermisch stabil und elektrisch isolierend ist.
