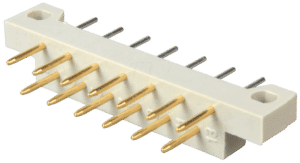

Messer-, Federl. DIN 41617

Messer-, Federleisten DIN 41617: Präzision für anspruchsvolle Verbindungen

In der Welt der Elektronik und IT sind zuverlässige und präzise Verbindungen das A und O. Unsere Kategorie für Messer-, Federleisten nach DIN 41617 bietet Ihnen eine umfassende Auswahl an hochqualitativen Steckverbindern, die speziell für Anwendungen entwickelt wurden, bei denen höchste Anforderungen an Stabilität, Leitfähigkeit und Langlebigkeit gestellt werden. Ob für Prototypenentwicklung, industrielle Steuerungssysteme, Messgeräte oder den Einsatz in rauen Umgebungen – diese Normteile gewährleisten eine sichere und effiziente Signalübertragung. Entdecken Sie Lösungen, die auf die Bedürfnisse von Ingenieuren, Technikern und anspruchsvollen Hobbyelektronikern zugeschnitten sind.

Was sind Messer-, Federleisten nach DIN 41617?

Messer-, Federleisten nach DIN 41617 sind eine spezielle Bauform von Steckverbindern, die primär in der industriellen Elektronik, Automatisierungstechnik und im Gerätebau zum Einsatz kommen. Sie zeichnen sich durch ihre robuste Konstruktion und die hohe Zuverlässigkeit ihrer Kontakte aus. Die „Messer“-Kontakte sind oft flach und federnd gestaltet, was eine gute elektrische Verbindung auch bei Vibrationen oder Temperaturschwankungen sicherstellt. Die Norm DIN 41617 definiert die genauen Abmessungen, die Kontaktanordnung und die elektrischen Eigenschaften dieser Steckverbinder, um eine Interoperabilität zwischen verschiedenen Herstellern zu gewährleisten. Sie finden sich häufig dort, wo hohe Stromstärken oder eine hohe Kontaktsicherheit gefordert sind und ersetzen oft aufwendigere Verdrahtungslösungen.

Anwendungsbereiche und Zielgruppen

Unsere Messer-, Federleisten DIN 41617 sind konzipiert für Profis und Enthusiasten, die Wert auf Langlebigkeit und Funktionssicherheit legen. Typische Anwendungsgebiete umfassen:

• Industrielle Automatisierung: Steuerungsmodule, Sensorik, Aktuatorik und BUS-Systeme.
• Mess- und Prüftechnik: Laborgeräte, Oszilloskope, Spektrumanalysatoren und Kalibratoren.
• Energieversorgung: Netzteilanschlüsse, Leistungselektronik und Batteriesysteme.
• Fahrzeugtechnik: Bordelektronik, Diagnoseanschlüsse und Spezialfahrzeuge.
• Medizintechnik: Diagnosegeräte, Patientenüberwachungssysteme und Laborausrüstung.
• Telekommunikation: Netzwerkausrüstung, Vermittlungsstellen und Signalverteilung.
• Prototypenbau und Entwicklung: Flexible und zuverlässige Verbindungen für neue Schaltungsdesigns.

Diese Kategorie richtet sich an Entwicklungsingenieure, Systemintegratoren, Wartungstechniker, Labormitarbeiter und anspruchsvolle Hobbyisten, die professionelle Komponenten für ihre Projekte benötigen.

Worauf sollten Sie beim Kauf von Messer-, Federleisten DIN 41617 achten?

Die Auswahl der richtigen Messer-, Federleisten DIN 41617 ist entscheidend für die Zuverlässigkeit Ihrer Anwendung. Berücksichtigen Sie folgende Punkte:

• Strombelastbarkeit: Prüfen Sie die maximal zulässige Stromstärke pro Kontakt und die Gesamtbelastbarkeit der Leiste. Dies ist essenziell, um Überhitzung und Ausfälle zu vermeiden.
• Spannungsfestigkeit: Stellen Sie sicher, dass die Spannungsfestigkeit für Ihre Anwendung ausreicht, insbesondere bei höheren Betriebsspannungen.
• Anzahl der Kontakte und Rastermaß: Wählen Sie die passende Anzahl an Kontakten und das spezifische Rastermaß (Abstand zwischen den Kontakten), das Ihren Schaltungsanforderungen entspricht. Die DIN 41617 normiert hier gängige Abstände.
• Material und Oberflächenveredelung: Die Kontaktmaterialien (oft Messing oder Bronze) und deren Oberflächenveredelung (z.B. verzinnt, versilbert, vergoldet) beeinflussen die Leitfähigkeit, Korrosionsbeständigkeit und Lebensdauer. Vergoldete Kontakte bieten oft die höchste Korrosionsbeständigkeit und geringste Übergangswiderstände für anspruchsvolle Anwendungen.
• Gehäusematerial: Das Gehäusematerial (oft PBT, PA oder andere Kunststoffe) muss thermischen und chemischen Belastungen standhalten und ggf. UL- oder VDE-Zulassungen aufweisen.
• Montageart: Achten Sie auf die vorgesehene Montageart – Lötanschluss, Crimpanschluss, Schraubklemme oder Steckmontage – und stellen Sie sicher, dass diese mit Ihrer Platine oder Ihrem Gehäuse kompatibel ist.
• Umgebungsbedingungen: Berücksichtigen Sie die Betriebs- und Lagertemperatur, die Luftfeuchtigkeit und eventuelle mechanische Belastungen (Vibrationen, Stoßfestigkeit).
• Normen und Zertifizierungen: Achten Sie auf relevante Normen (neben DIN 41617 auch IEC, UL, VDE) und Zertifizierungen, die für Ihre Branche oder Region vorgeschrieben sind.
• Hersteller und Qualität: Bevorzugen Sie renommierte Hersteller wie z.B. Harting, Wago (obwohl Wago eher für andere Steckertypen bekannt ist, gibt es oft alternative oder kompatible Lösungen), Molex oder TE Connectivity, die für ihre Qualität und Zuverlässigkeit bekannt sind.

Vielfalt und technische Merkmale

Die Kategorie Messer-, Federleisten nach DIN 41617 bietet eine beeindruckende Vielfalt, um den unterschiedlichsten technischen Anforderungen gerecht zu werden. Diese Steckverbinder sind nicht nur einfache Stromleiter; sie sind sorgfältig konstruierte Bauteile, die Präzision und Zuverlässigkeit in jeder Anwendung garantieren.

Konstruktionsmerkmale:

• Federnde Kontakte: Das Kernstück vieler Messerleisten sind die federnden Kontakte. Diese Federung stellt sicher, dass auch bei leichten Verschiebungen oder Vibrationen ein konstanter und niederimpedanter Kontakt aufrechterhalten wird. Dies minimiert das Risiko von Unterbrechungen und sorgt für eine stabile Signalintegrität.
• Messergeometrie: Die „Messer“-Form der männlichen Kontakte (Stecker) ermöglicht eine formschlüssige und oft großflächige Kontaktierung mit den weiblichen Gegenstücken (Buchsen). Diese Geometrie erhöht die mechanische Stabilität der Verbindung und verteilt die Stromlast auf eine größere Fläche, was die Wärmeentwicklung reduziert.
• Polung und Kodierung: Viele Steckverbinder dieser Norm bieten Optionen zur Polung und mechanischen Kodierung. Dies verhindert ein falsches Einstecken und schützt so vor Beschädigungen an der angeschlossenen Hardware oder vor Fehlfunktionen des Systems.
• Rastermaße: Die DIN 41617 spezifiziert gängige Rastermaße, wie z.B. 2,5 mm oder 5 mm. Diese genormten Abstände erleichtern die Integration in Leiterplattenlayouts und die Auswahl passender Gegenstücke.
• Einreihige und zweireihige Ausführungen: Je nach Platzbedarf und Kontaktanzahl sind Messer-, Federleisten sowohl in einreihiger als auch in zweireihiger Bauform erhältlich. Zweireihige Ausführungen ermöglichen eine höhere Kontaktdichte auf kleinem Raum.
• Gehäuseformen: Die Gehäuse können offen oder geschlossen sein, mit oder ohne Führung, und bieten Schutz vor mechanischen Einwirkungen und Verschmutzung. Manche Ausführungen sind auch für den Einsatz in rauen Umgebungen mit speziellen Dichtungen (IP-Schutzklassen) erhältlich.

Materialien und Oberflächen:

Die Auswahl des richtigen Materials und der Oberflächenveredelung ist für die Leistungsfähigkeit und Lebensdauer der Steckverbinder von entscheidender Bedeutung. Gängige Materialien und deren Vorteile:

• Kontaktträger: Hochleistungskunststoffe wie PBT (Polybutylenterephthalat) oder PA (Polyamid) werden aufgrund ihrer hohen thermischen Beständigkeit, guten elektrischen Isolationseigenschaften und mechanischen Festigkeit eingesetzt. Diese Materialien sind oft flammhemmend und erfüllen UL-Normen.
• Kontaktmaterialien: Oft werden Kupferlegierungen wie Messing oder Bronze verwendet, die eine gute Leitfähigkeit und mechanische Belastbarkeit aufweisen.
• Oberflächen:
  • Verzinnt: Kostengünstig und bietet guten Korrosionsschutz für weniger anspruchsvolle Anwendungen.
  • Versilbert: Bietet eine bessere Leitfähigkeit und Korrosionsbeständigkeit als Zinn, eignet sich gut für mittlere bis hohe Strombelastungen.
  • Vergoldet: Bietet höchste Korrosionsbeständigkeit, geringste Übergangswiderstände und ist ideal für empfindliche Signale, häufiges Stecken und aggressive Umgebungen. Insbesondere harte Goldlegierungen werden für Kontaktflächen verwendet, die mechanischer Belastung ausgesetzt sind.

Vergleichstabelle: Messer-, Federleisten DIN 41617 nach Typ und Anwendung

Messer-, Federleisten DIN 41617 im Kontext von Normen und Technologie

Die Konformität mit der Norm DIN 41617 ist ein entscheidendes Qualitätsmerkmal. Diese Norm stellt sicher, dass die Steckverbinder über Herstellergrenzen hinweg kompatibel sind und definierte Leistungskriterien erfüllen. Über die reine Maßhaltigkeit hinaus sind weitere Faktoren für die technologische Relevanz dieser Komponenten wichtig:

• Kontaktzuverlässigkeit bei Vibrationen: Die federnde Konstruktion der Messer- und Gegenkontakte ist explizit darauf ausgelegt, auch unter ungünstigen Umgebungsbedingungen, wie sie in der Automobilindustrie oder in Maschinen mit starker Vibrationsbelastung vorkommen, eine stabile elektrische Verbindung zu gewährleisten. Dies wird durch spezifische Federkräfte und Kontaktgeometrien erreicht.
• Reduzierung von Übergangswiderständen: Moderne Messer-, Federleisten werden oft mit hochentwickelten Oberflächenveredelungen versehen. Vergoldungen (oft harte Goldlegierungen wie AuNi oder AuSn) minimieren Übergangswiderstände, was besonders bei der Übertragung von hochfrequenten Signalen oder kleinen Stromstärken von großer Bedeutung ist. Ein niedriger Übergangswiderstand reduziert auch die Energieverluste und damit die Wärmeentwicklung.
• Materialien für extreme Bedingungen: Für spezielle Anwendungen in aggressiven chemischen Umgebungen oder bei extremen Temperaturen kommen Hochleistungskunststoffe für die Gehäuse und spezielle Legierungen für die Kontakte zum Einsatz. Diese Materialien sind oft gegen bestimmte Chemikalien resistent oder behalten ihre mechanischen und elektrischen Eigenschaften über einen weiten Temperaturbereich bei.
• Miniaturisierung und Kontaktdichte: Obwohl die DIN 41617 eine etablierte Norm ist, werden die Designs kontinuierlich weiterentwickelt, um höhere Kontaktdichten bei gleichbleibender oder verbesserter Leistung zu erzielen. Dies ermöglicht kompaktere Designs und eine effizientere Nutzung des verfügbaren Bauraums auf Leiterplatten.
• Umweltschutz und Nachhaltigkeit: Immer mehr Hersteller setzen auf RoHS-konforme Materialien, die keine gefährlichen Substanzen wie Blei oder Quecksilber enthalten. Auch die Langlebigkeit und Recyclingfähigkeit der Komponenten wird zunehmend zu einem wichtigen Aspekt bei der Auswahl.

FAQ – Häufig gestellte Fragen zu Messer-, Federl. DIN 41617

Was ist der Unterschied zwischen einer Messerleiste und einer Federleiste?

Die Messerleiste (oft die männliche Komponente) verfügt über flache, stiftförmige Kontakte, die häufig eine gewisse Flexibilität oder Federwirkung aufweisen. Die Federleiste (oft die weibliche Komponente) besitzt Aussparungen mit integrierten Federn, die die Messerleisten aufnehmen und einen festen, elektrisch leitenden Kontakt herstellen. Die Federung in beiden Komponenten sorgt für einen zuverlässigen Kontakt auch bei Vibrationen.

Welche Vorteile bieten Messer-, Federleisten nach DIN 41617 gegenüber anderen Steckverbindertypen?

Messer-, Federleisten nach DIN 41617 zeichnen sich durch ihre hohe mechanische Stabilität, Robustheit und zuverlässige elektrische Verbindung, insbesondere unter erschwerten Bedingungen (Vibrationen, Temperaturschwankungen), aus. Ihre genormten Abmessungen und Eigenschaften gewährleisten Kompatibilität und erleichtern die Integration in bestehende Systeme. Sie sind oft für höhere Stromstärken ausgelegt als viele andere, filigranere Stecksysteme.

Sind alle Messer-, Federleisten nach DIN 41617 untereinander kompatibel?

Ja, die Norm DIN 41617 definiert die kritischen Abmessungen, die Kontaktierung und die elektrischen Eigenschaften, sodass Steckverbinder von verschiedenen Herstellern, die dieser Norm entsprechen, miteinander kompatibel sein sollten. Dennoch empfiehlt es sich, bei kritischen Anwendungen die genauen Spezifikationen und Freigaben der Hersteller zu prüfen.

Welches Material ist für die Kontakte am besten geeignet?

Die Wahl des besten Kontaktmaterials hängt von der Anwendung ab. Messing und Bronze sind gängige Basiswerkstoffe. Für eine hohe Leitfähigkeit und Korrosionsbeständigkeit werden oft Oberflächenveredelungen wie Verzinnung, Versilberung oder Vergoldung eingesetzt. Vergoldete Kontakte bieten die höchste Leistung für anspruchsvolle Anwendungen mit geringen Übergangswiderständen und maximaler Langlebigkeit.

Können Messer-, Federleisten DIN 41617 in rauen Umgebungen eingesetzt werden?

Ja, viele Ausführungen sind speziell für den Einsatz in rauen Umgebungen konzipiert. Dies beinhaltet Gehäuse aus widerstandsfähigen Kunststoffen, erhöhte Temperaturbeständigkeit und oft auch Schutz gegen Staub und Feuchtigkeit (IP-Schutzklassen). Die robuste Bauweise selbst trägt bereits zur Widerstandsfähigkeit bei.

Welche Rolle spielt die Strombelastbarkeit bei der Auswahl?

Die Strombelastbarkeit ist ein entscheidender Parameter. Sie gibt an, wie viel Strom ein einzelner Kontakt oder die gesamte Leiste sicher führen kann, ohne zu überhitzen oder beschädigt zu werden. Eine unzureichende Strombelastbarkeit kann zu Ausfällen, Kurzschlüssen und sogar Bränden führen. Daher ist es unerlässlich, die Nennstromstärke der Steckverbinder an die Anforderungen Ihrer Anwendung anzupassen.
